LED HEADLAMP
INSTALLATION INSTRUCTIONS
Part No. LWP6800H
The operator/installer of the vehicle is fully responsible for installation of the light in accordance with
with regulations contained in CMVSS108 and CMVSS108.1. This includes, but is not limited to aiming,
wiring combinations with existing lighting (low beam, high beam, fog lamps, and/or day-time running
lamps), maximum luminous intensity, number or installed lamps, etc.
Voltage : 10V to 30V DC
Wiring:
Black - Ground
Red - High Beam
Yellow - Low Beam
Grey - Turn Signal
Green - Parking
LWP6800H is equipped with Automatic Lens Heater, which helps to reduce ice and snow build-up.
Lens heater will turn on automatically when light is turned on and will stay on until internal temperature
of the light reaches 40°C. Yellow indicator light will be lit when heating element is on. It will take a few
minutes for the lens to heat up and melting to commence. Outside temperature, thickness of ice & snow,
etc. can slow the heating process.
Light becomes hot under continuous use. Be cautious of hot surface when touching the lamp.
Please keep heat-sink clean and exposed to maintain air flow.
Wire from Power Source for each light should be fused with a 10.0 Amp Fuse (not included) per lamp.
Harness for two lamps is available - Part No.
PT8167 (
sold separately
)
Harness for single lamp is available - Part No.
PT6610 (
sold separately
)
For more information, visit our website at: www.unibondlighting.com

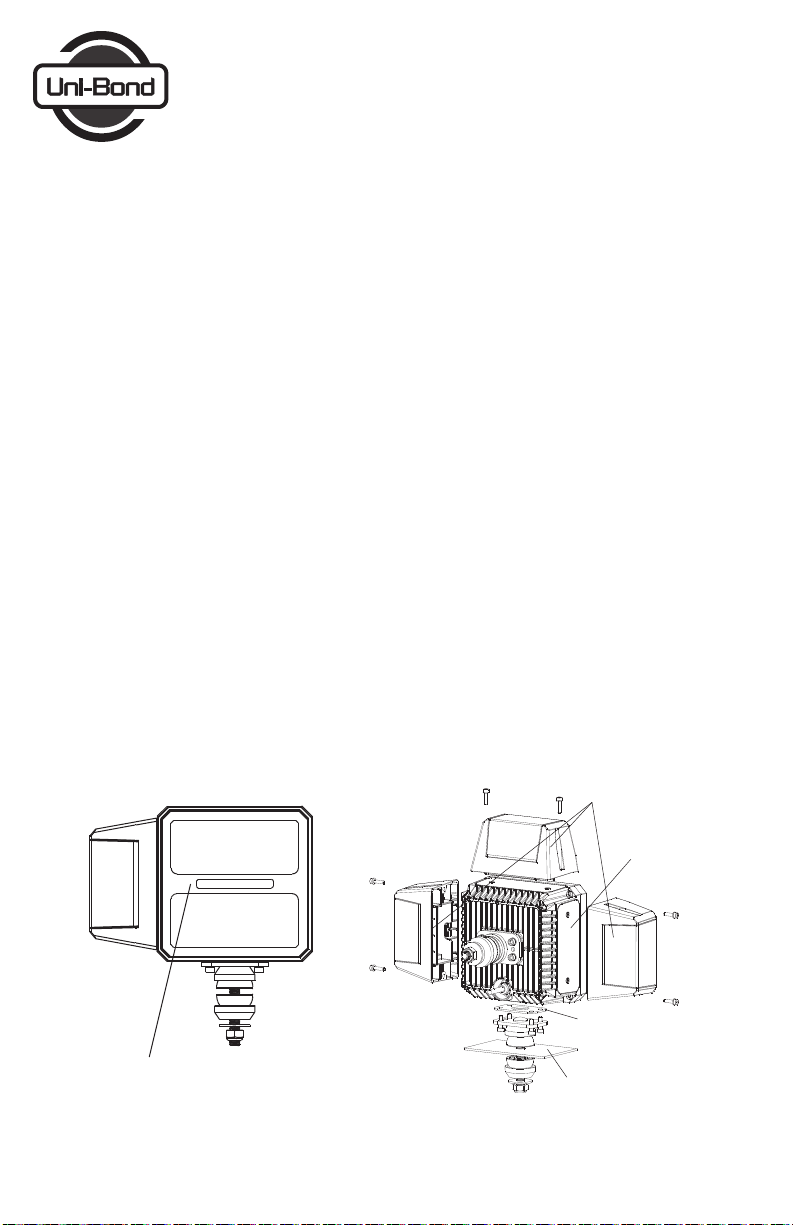

IMPORTANT NOTE:
The indicator for
heating function (Yellow LED)
Turn Signal
Remove the cover
Rubber
Mounting plate
PHARE DEL
MODE D’INSTALLATION
Part No. LWP6800H
Le conducteur/installeur du véhicules est entièrement responsable de l’installation des phares selon les
règlements de CMVSS 108 et CMVSS 108.1, incluant, mais non limité au pointage, filage combiné avec
les feux existants (feu à courte portée, feu de route, phare antibrouillard et ou feu de jour), intensité
lumineuse maximum, nombre de feux installés, etc.
Voltage : 10V to 30V DC
Filage:
Noir - Fil de garde
Rouge - Feu de route
Jaune - Feu de croisement
Gris - Signal de tournage
Vert - Stationnement
LWP1330-2K est équippé d’un radiateur automatique de lentilles qui permet de réduire l’accumulation
de glace et neige. Le radiateur de lentilles s’allume automatiquement lorsque le voyant est allumé et
demeurera jusqu’à ce que la température interne atteingne 40°C. Cela prendra quelques minutes avant
que la lentille se réchauffe et que le dégelage commence.
La lampe devient chaude pendant une utilisation continue. Attention à la surface chaude de la lampe.
Garder le dissipateur de chaleur propre et exposé à l’air pour maintenir l’aération.
Fil au bloc d’alimentation pour chaque lampe doit être utilisé avec un fusible de
10.0 amps par lampe (non inclus)
Harnais pour lampe double est disponible.
Pièce # PT8167
(Vendu séparément)
Harnais pour une lampe est disponible.
Pièce # PT6610
(Vendu séparément)
Pour plus d'informations, visitez notre site Web à l'adresse: www.unibondlighting.com
IMPORTANT À NOTER:
Lentilles de chauantes
Voyant de signalisation (jaune DEL)
Signal de tournage
Retirez le couvercle
Caoutchouc
Plaque de montage
