Urmet domus ALPHA 1168/48 Bedienungsanleitung

DS 1168-009A LBT 20492

Mod.

1168

MODULO ILA E SINTESI VOCALE

ILA AND VOICE SYNTHESIS MODULE

MODULE ILA ET SYNTHÈSE VOCALE

MÓDULO ILA Y SÍNTESIS VOCAL

ILA- UND SPRACHSYNTHESEMODUL

MODULE ILA EN VOICE-MODULE

Sch./Ref. 1168/48

(Nero, black, noir, negro, schwarz, zwart)

Sch./Ref. 1168/48W

(Bianco, white, blanc, blanco, weiß, wit)

LIBRETTO DI INSTALLAZIONE

INSTALLATION MANUAL

NOTICE D’INSTALLATION

MANUAL DE INSTALACIÓN

INSTALLATIONSHANDBUCH

GEBRUIKSAANWIJZINGEN VOOR DE INSTALLATIE

2DS1168-009A

ITALIANO

1 DESCRIZIONE GENERALE

Il modulo ILA e sintesi vocale Sch. 1168/48 è un dispositivo per pulsantiera modulare Mod.1168 che

permette agli utenti audiolesi di sentire l’audio del posto esterno e conoscere lo stato dell’impianto mediante

segnalazioni acustiche.

Afﬁnchè l’utente si possa interfacciare con il modulo di chiamata deve avvicinare l’apparecchio acustico

(con funzione T) alla parte frontale del dispositivo (max 20 cm), in corrispondenza del cartellino .

Le segnalazioni visive e acustiche sullo stato del sistema (vedere capitolo Azionamento led DDA)

sono descritte nel libretto a corredo dei moduli posti esterni audio Sch. 1083/38 e audio video

Sch. 1083/48.

2 STRUTTURA

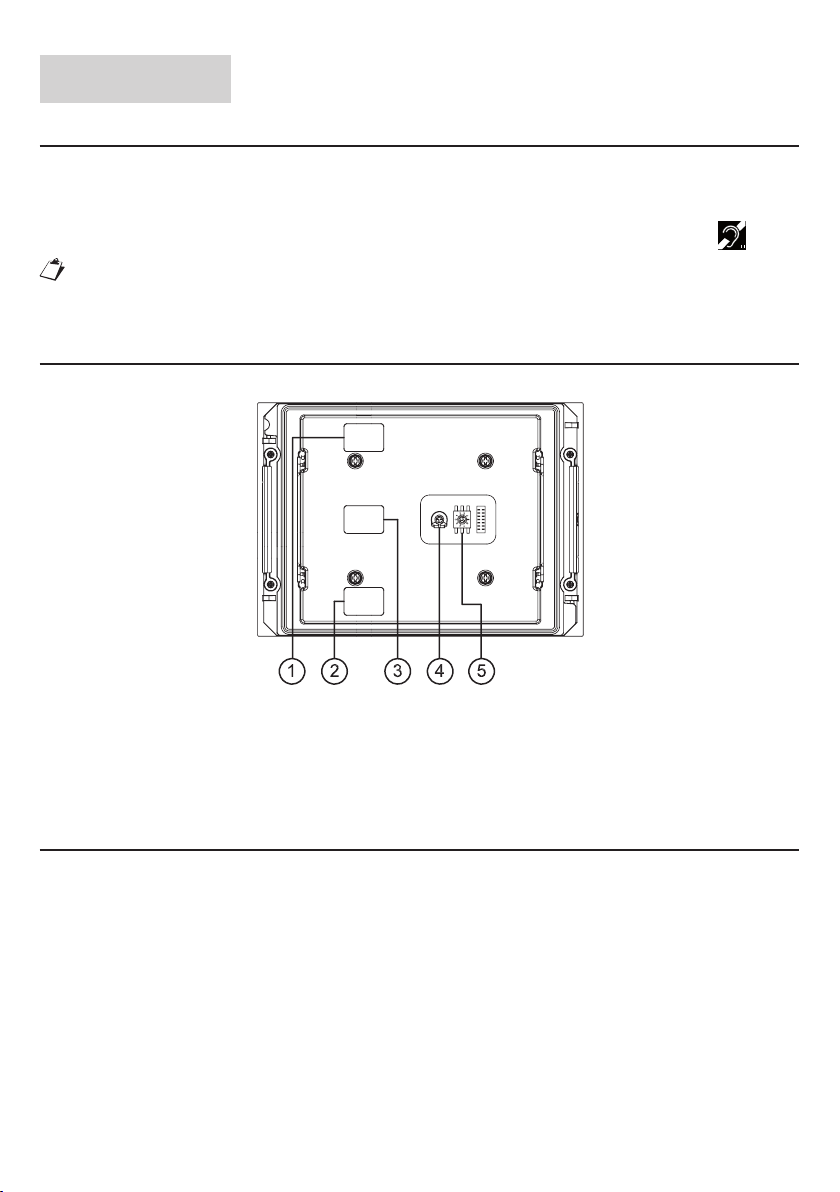

VISTA POSTERIORE

1. Connettore per il cavetto di connessione moduli (IN);

2. Connettore per il cavetto di connessione moduli (OUT);

3. Connettore per il cavetto audio;

4. Potenziometro per regolazione volume;

5. Selettore rotativo per la selezione della lingua;

3 MANUTENZIONE

Si suggerisce di pulire il frontale con un panno umido non abrasivo. Non usare liquidi contenenti alcol o

prodotti per la pulizia dei vetri.

DS1168-009A

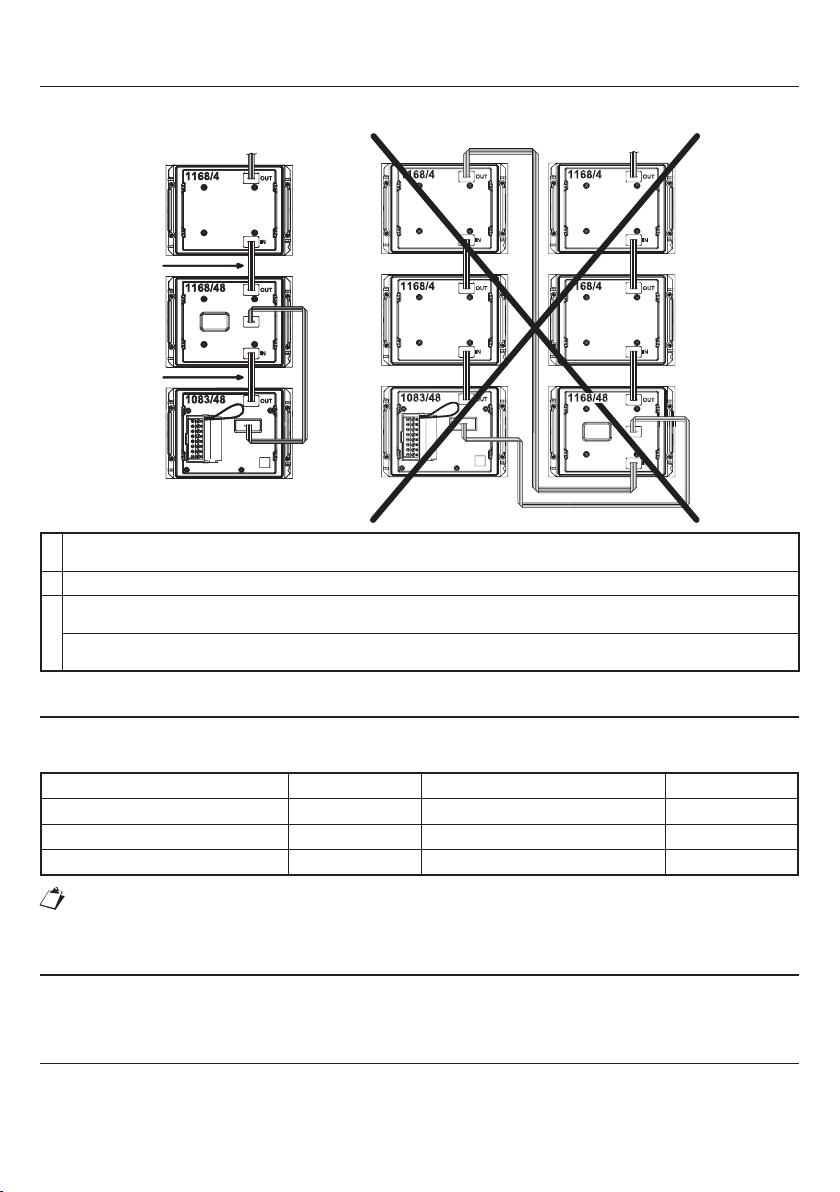

INSTALLAZIONE E COLLEGAMENTO CON IL POSTO ESTERNO

Il modulo ILA deve essere posizionato immediatamente vicino al modulo posto esterno; il collegamento tra

i moduli avviene mediante il cavo audio a 3 ﬁli fornito a corredo.

ACavetto lungo 6 cm a corredo del modulo tasti con espansore Sch. 1168/4, del modulo ILA e sintesi vocale

Sch. 1168/48.

BCavetto lungo 20 cm a corredo del modulo ILA e sintesi vocale Sch. 1168/48.

Cavetto lungo 38 cm a corredo del telaio 2 moduli Sch. 1168/62 e della custodia con telaio a 2 moduli

Sch. 1168/312.

Cavetto lungo 58 cm a corredo del telaio a 3 o 4 moduli (Sch. 1168/63 o 1168/64) e delle custodie 1 ﬁla con telaio a 3

o 4 moduli (Sch. 1168/313 o 1168/314).

5 SELEZIONE DELLA LINGUA

La selezione della lingua viene effettuata tramite il selettore rotativo (5) posto nella parte posteriore del

modulo (vedere capitolo Struttura), secondo la tabella seguente:

Posizione del selettore rotativo Lingua associata Posizione del selettore rotativo Lingua associata

1 Italiano (default) 4 Tedesco

2 Inglese 5 Spagnolo

3 Francese 6 Olandese

Per rendere attive le variazioni alla programmazione occorre togliere l’alimentazione al dispositivo

e rialimentarlo.

6 REGOLAZIONE DELLA FONIA

I livelli fonici sono tarati di fabbrica in modo da non dover essere variati nella maggioranza delle installazioni.

Qualora fosse necessario modiﬁcarli, agire col cacciavite sulle apposite regolazioni.

7 CARATTERISTICHE TECNICHE

Pressione acustica messaggi vocali ........................................................................................ 80 dB a 10 cm

Temperatura di funzionamento: .................................................................................................. -25 ÷ +40° C

4DS1168-009A

ENGLISH

1 GENERAL DESCRIPTION

The ILA and voice synthesis module Ref. 1168/48 is a device for modular panel Mod. 1168 allowing hearing

aid users to hear the door unit audio and be notiﬁed of system state by means of auditory indications.

In order to interface with the calling unit, the user must approach the hearing aid (with T function) to the front

part of the device (max. 20 cm) near the marking.

Visual and auditory indications on system state (see DDA LED Actuation chapter) are described

in the booklet provided with audio Ref. 1083/38 and audio video Ref. 1083/48 door units.

2 STRUCTURE

REAR VIEW

1. Module connection wire connector (IN)

2. Module connection wire connector (OUT)

3. Audio wire connector

4. Volume adjustment potentiometer

5. Rotary selector for selecting the language

3 MAINTENANCE

Use a soft damp cloth to clean the front panels. Do not use products containing alcohol or window cleaning

products

DS1168-009A

INSTALLATION AND CONNECTION TO THE DOOR UNIT

The ILA module must be positioned immediately near the door unit. The modules must be connected by

means of the three-wire audio cord provided.

A6 cm long cord provided with button module and expansion unit Ref. 1168/4 of the ILA and voice synthesis module

Ref. 1168/48.

B20 cm cord provided with ILA and voice synthesis module Ref. 1168/48.

38 cm long cord provided with two-module frame Ref. 1168/62 and with casing with two-module frame

Ref. 1168/312.

58 cm long cord provided with three or four-module frame Ref. 1168/63 or 1168/64) and of one-row casings with three

or four-module frame (Ref. 1168/313 or 1168/314).

5 SELECTING LANGUAGES

The language is selected by means of the rotary selector (5) in the rear part of the module (see Structure

chapter) as shown in the following table:

Rotary selector position Associated language Rotary selector position Associated language

1 Italian (default) 4 German

2 English 5 Spanish

3 French 6 Dutch

Disconnect the power from the device and reconnect it to activate the new programming.

6 ADJUSTING THE VOLUME

Volumes are calibrated by default so not to require adjustments in most cases. Use a screwdriver to adjust

the volume, if required.

7 SPECIFICATIONS

Voice message acoustic pressure.........................................................................................80 dB(A)a 10 cm

Working temperature range:....................................................................................................... -25 to +40° C

6DS1168-009A

FRANÇAIS

1 DESCRIPTION GENERALE

Le module ILA et synthèse vocale Réf. 1168/48 est un dispositif pour le clavier modulaire Mod. 1168,

permettant aux malentendants d’entendre l’audio du poste externe et de connaître l’état de l’installation par

le biais de signaux sonores.

Pour que l’utilisateur puisse s’interfacer avec le module d’appel, il doit rapprocher son appareil auditif (avec

fonction T) de la façade du dispositif (max. 20 cm), au niveau de l’étiquette .

Les signaux visuels et sonores sur l’état du système (voir chapitre Commande LED DDA) sont

décrits dans la notice qui accompagne les modules postes externes audio Réf. 1083/38 et audio-

vidéo Réf. 1083/48.

2 STRUCTURE

VUE ARRIERE

1. Connecteur pour câble de connexion des modules (IN) ;

2. Connecteur pour câble de connexion des modules (OUT) ;

3. Connecteur pour câble audio ;

4. Potentiomètre de réglage du volume ;

5. Sélecteur rotatif pour le choix de la langue ;

3 MAINTENANCE

Il est conseillé de nettoyer la façade à l’aide d’un chiffon humide, non abrasif. Ne pas utiliser de liquides à

base d’alcool ou de détergents pour les vitres.

DS1168-009A

INSTALLATION ET RACCORDEMENT AU POSTE EXTERNE

Le module ILA doit être installé à proximité immédiate du module poste externe ; les modules sont raccordés

à l’aide du câble audio à 3 ﬁls, livré de série.

ACâble de 6 cm livré avec le module touches avec expansion Réf. 1168/4 et le module ILA et synthèse vocale

Réf. 1168/48.

BCâble de 20 cm livré avec le module ILA et synthèse vocale Réf. 1168/48.

Câble de 38 cm livré avec le cadre à 2 modules Réf. 1168/62 et le boîtier avec cadre à 2 modules Réf. 1168/312.

Câble de 58 cm livré avec le cadre 3 ou 4 modules (Réf. 1168/63 ou 1168/64) et avec les boîtier 1 rangée avec cadre

à 3 ou 4 modules (Réf. 1168/313 ou 1168/314).

5 SÉLECTION DE LA LANGUE

Le choix de la langue se fait à l‘aide du sélecteur rotatif (5), situé à l’arrière du module (voir chapitre Structure),

selon le tableau suivant :

Position du sélecteur rotatif Langue associée Position du sélecteur rotatif Langue associée

1 Italien (par défaut) 4 Allemand

2 Anglais 5 Espagnol

3 Français 6 Néerlandais

Pour activer les modiﬁcations de programmation, il est nécessaire de couper puis de rétablir

l’alimentation du dispositif.

6 RÉGLAGE DE LA PHONIE

Les niveaux phoniques sont réglés en usine et ne doivent pas être modiﬁés dans la plupart des installations.

Si des modiﬁcation s’avèrent cependant nécessaires, agir sur les réglages spécialement prévus à cet effet

à l’aide d’un tournevis.

7 CARACTÉRISTIQUES TECHNIQUES

Pression sonore des messages vocaux :................................................................................. 80 dB à 10 cm

Température de fonctionnement :............................................................................................... -25 ÷ +40° C

8DS1168-009A

ESPAÑOL

1 DESCRIPCIÓN GENERAL

El módulo ILA y síntesis vocal Ref. 1168/48 es un dispositivo para teclado modular Mod. 1168 que permite

a los usuarios hipoacúsicos oír el audio del microaltavoz y conocer el estado del sistema mediante

indicaciones acústicas.

Para que el usuario pueda interactuar con el módulo de llamada, debe acercar el audífono (con función T)

a la parte frontal del dispositivo (máx. 20 cm), donde se encuentra la ﬁgura .

Las indicaciones visuales y acústicas sobre el estado del sistema (ver el capítulo Accionamiento

led DDA) se describen en el manual entregado con los módulos de microaltavoces audio

Ref. 1083/38 y audio vídeo Ref. 1083/48.

2 ESTRUCTURA

VISTA TRASERA

1. Conector para el cable de conexión módulos (IN);

2. Conector para el cable de conexión módulos (OUT);

3. Conector para el cable de audio;

4. Potenciómetro para regular el volumen;

5. Selector giratorio para seleccionar el idioma;

3 MANTENIMIENTO

Se aconseja limpiar el frente con un paño húmedo no abrasivo. No utilizar líquidos que contengan alcohol

ni productos para la limpieza de cristales.

DS1168-009A

INSTALACIÓN Y CONEXIÓN AL MICROALTAVOZ

El módulo ILA se debe ubicar junto al módulo microaltavoz; la conexión entre los módulos se realiza

mediante el cable de audio de 3 hilos entregado con el equipo.

ACable de 6 cm de longitud entregado con el módulo teclas con expansor Ref. 1168/4, del módulo ILA y síntesis vocal

Ref. 1168/48.

BCable de 20 cm de longitud entregado con el módulo ILA y síntesis vocal Ref. 1168/48.

Cable de 38 cm de longitud entregado con el bastidor de 2 módulos Ref. 1168/62 y con la cubierta con bastidor de

2 módulos Ref. 1168/312.

Cable de 58 cm de longitud entregado con el bastidor de 3 o 4 módulos (Ref. 1168/63 o 1168/64) y con las cubiertas

de 1 hilera con bastidor de 3 o 4 módulos (Ref. 1168/313 o 1168/314).

5 SELECCIÓN DEL IDIOMA

La selección del idioma se realiza mediante el selector giratorio (5) presente en la parte trasera del módulo

(ver el capítulo Estructura), según la tabla siguiente:

Posición del selector giratorio Idioma asociado Posición del selector giratorio Idioma asociado

1 Italiano (default) 4 Tedesco

2 Inglese 5 Spagnolo

3 Francese 6 Olandese

Para activar las modiﬁcaciones aportadas a la programación se debe cortar la alimentación al

dispositivo y activarla otra vez.

6 REGULACIÓN DE LA FONÍA

Los niveles fónicos están calibrados de fábrica, para que no haga falta modiﬁcarlos en la mayor parte

de las instalaciones. Si fuera necesario modiﬁcarlos, actuar con el destornillador en las correspondientes

regulaciones.

7 CARACTERÍSTICAS TÉCNICAS

Presión acústica mensajes de voz: .......................................................................................... 80 dB a 10 cm

Temperatura de funcionamiento: ................................................................................................ -25 ÷ +40° C

10 DS1168-009A

DEUTSCH

1 ALLGEMEINE BESCHREIBUNG

Bei dem ILA- und Sprachsynthesemodul BN 1168/48 handelt es sich um ein Gerät für modulare Tastaturen

Mod. 1168, das es hörgeschädigten Benutzern gestattet, den Audio der Außenstelle zu hören und den

Status der Anlage über akustische Meldungen zu erfahren.

Zur Verbindung des Benutzers mit dem Rufmodul muss dieser das Hörgerät (mit Funktion T) an den Frontteil

des Geräts (max. 20 cm) auf der Höhe des Namensschilds annähern.

Die visuellen und akustischen Meldungen zum Systemstatus (siehe Kapitel Betätigen der Led

DDA) sind in der Anleitung im Lieferumfang der Audio-Außenstellenmodule BN 1083/38 und

Audio-/Video-Außenstellen BN 1083/48 beschrieben.

2 STRUKTUR

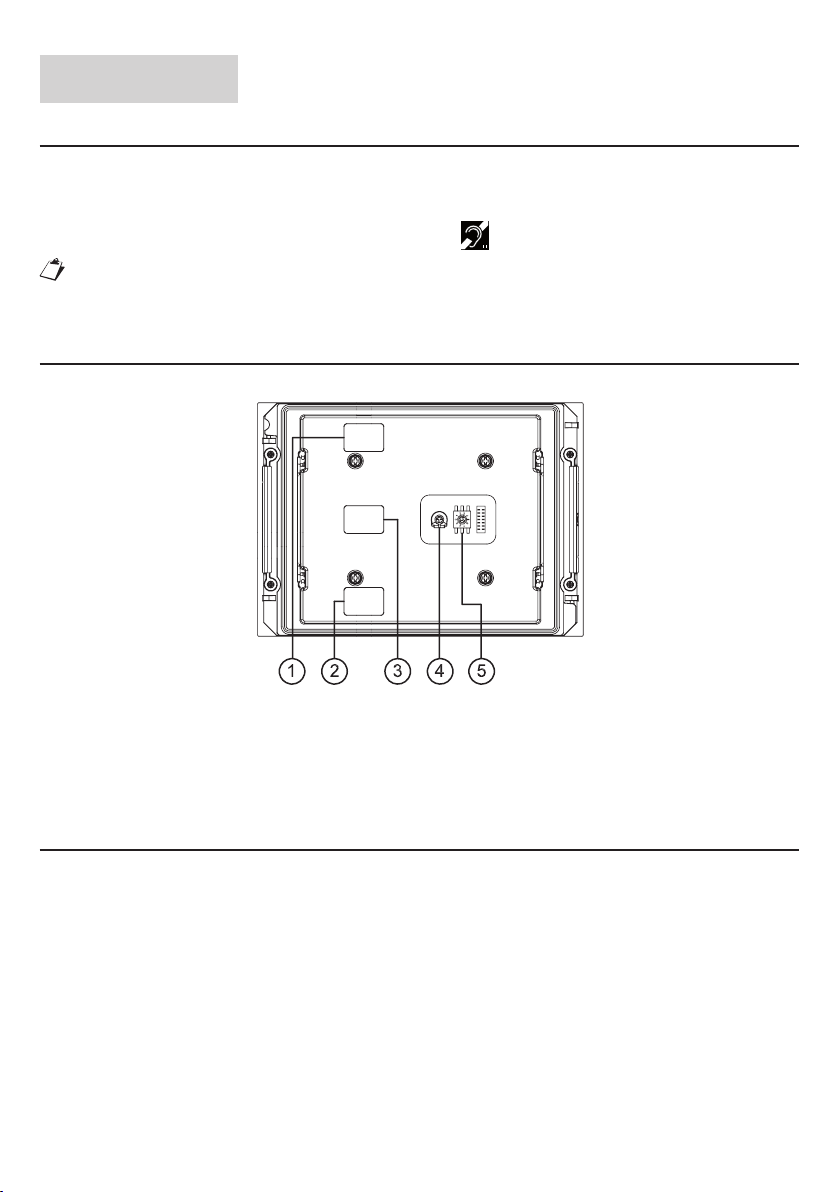

RÜCKANSICHT

1. Verbinder für das Modul-Anschlusskabel (IN);

2. Verbinder für das Modul-Anschlusskabel (OUT);

3. Verbinder für Audiokabel;

4. Potentiometer zur Lautstärkeregelung;

5. Drehwahlschalter für die Sprachauswahl;

3 WARTUNG

Es wird empfohlen, die Frontseite mit einem nicht scheuernden, feuchten Tuch zu reinigen. Keine

alkoholhaltigen Flüssigkeiten oder Glasreiniger verwenden.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere urmet domus Steuereinheit Handbücher

urmet domus

urmet domus 1083 Bedienungsanleitung

urmet domus

urmet domus elekta Bedienungsanleitung

urmet domus

urmet domus ALPHA 1168/50 Bedienungsanleitung

urmet domus

urmet domus 2 VOICE 1083/69 Bedienungsanleitung

urmet domus

urmet domus Sinthesi 1148 Bedienungsanleitung

urmet domus

urmet domus BiBus II ED. 1072 Bedienungsanleitung

urmet domus

urmet domus ALPHA 1168/50 Bedienungsanleitung

urmet domus

urmet domus 1083 Kurzanleitung

urmet domus

urmet domus Yokis MEP2000E Bedienungsanleitung

urmet domus

urmet domus 1043 Bedienungsanleitung

urmet domus

urmet domus 1083/19 Bedienungsanleitung

urmet domus

urmet domus Agora Montageanleitung

urmet domus

urmet domus elekta steel 1060 Bedienungsanleitung

urmet domus

urmet domus 1083 Bedienungsanleitung

urmet domus

urmet domus 1051/020 Bedienungsanleitung

urmet domus

urmet domus 1068 Bedienungsanleitung

urmet domus

urmet domus sinthesi steel 1083 Bedienungsanleitung

urmet domus

urmet domus sinthesi S2 1748 Bedienungsanleitung

urmet domus

urmet domus Sinthesi 1148/45 Programmierhandbuch

urmet domus

urmet domus 1043 Bedienungsanleitung

urmet domus

urmet domus Alpha 1168 Merkblatt

urmet domus

urmet domus K-STEEL 1072/14 Bedienungsanleitung

urmet domus

urmet domus 1060/85 Bedienungsanleitung

urmet domus

urmet domus Domus 1043/538 Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung

urmet domus ALPHA 1168/48 Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken
