Urmet domus IPERCOM 1761 Bedienungsanleitung

DS1761-001 LBT20887

Mod.

1761

VIDEOCITOFONO 5” VIVAVOCE IPERCOM

IPERCOM 5” HANDS-FREE VIDEO DOOR PHONE

MONITEUR 5” MAINS-LIBRES IPERCOM

VIDEOINTERFONO 5” MANOS LIBRES IPERCOM

FREISPRECH-VIDEOANLAGE 5” IPERCOM

BEELDINTERCOM 5” HANDSFREE IPERCOM

Sch./Ref.1761/6

GUIDA RAPIDA PER L’UTILIZZO

QUICK START GUIDE FOR USE

GUIDE RAPIDE D’UTILISATION

GUÍA RÁPIDA DE USO

SCHNELLANLEITUNG ZUM GEBRAUCH

SNELLE GIDS VOOR HET GEBRUIK

2DS1761-001

ITALIANO

1. DESCRIZIONE GENERALE

Il videocitofono Sch. 1761/6 è dedicato all’utilizzo in impianti videocitofonici del sistema Ipercom.

Le caratteristiche principali sono:

• schermo a colori TFT-LCD da 5’’ (wide angle);

• pulsanti soft-touch;

• possibilità di attivazioni delle funzioni del videocitofono tramite comandi gestuali (Gesture) sul sensore IR;

• possibilità di vedere l’immagine del chiamante in fase di ricezione della chiamata (early media) sul

videocitofono master in caso di più videocitofoni presenti nell’appartamento.

• possibilità di regolazione audio/video (volume altoparlante e luminosità) tramite menu OSD;

• possibilità di personalizzare la suoneria potendo scegliere tra 5 diversi tipi per ogni sorgente di chiamata;

• possibilità di regolazione del volume della suoneria tra: minimo, medio e massimo;

• indicatore di segnalazione porta aperta;

• funzione “MUTE”;

• funzione di “Pulizia schermo”.

2. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

1 2 3

1. Tasto multifunzione

: apriporta passo carraio o funzione speciale / chiamata intercomunicante 1

2. Tasto multifunzione

: funzione speciale / chiamata intercomunicante 2

3. Tasto apriporta pedonale (con led verde / rosso di retroilluminazione)

4. Tacche in rilievo per non vedenti

5. Display 5”

6. Microfono

7. Sensore IR per comandi gestuali

8. Tasto per l’accesso alla programmazione e al menu OSD (con led arancione di retroilluminazione)

9. Tasto attivazione/disattivazione fonia (con led verde di retroilluminazione)

10. Tasto multifunzione : funzione “Pulizia schermo” / chiamata a centralino

11. Tasto multifunzione : autoinserzione / palleggiamento video / funzione “Pulizia schermo”

12. Tasto multifunzione

: funzione “MUTE” (con led rosso di retroilluminazione) / chiamata

intercomunicante3/riutodiunachiamata/uscitaautoinserzione

13. Altoparlante

DS1761-001

3. FUNZIONE PULSANTI

Stato

Pulsante

RIPOSO

ATTESA

RISPOSTA

(ricezione

chiamata)

IN FONIA

RIPOSO E TASTO

PREMUTO

MENU DI CONFIGURAZIONE

(SOLO CON VIDEOCITOFONO

A RIPOSO)

- Apriporta

pedonale(#)

- Abilita/disabilita

apriporta

automatico (tenere

premuto il tasto per

più di 3 secondi)

Apriporta

pedonale

Apriporta

pedonale Apriporta pedonale

Visualizzazione della schermata

precedente del menu di

congurazione

- Accensione

display (pressione

breve)

- Accesso al menu

di congurazione

(tenere premuto il

tasto per più di 5

secondi)

Accesso e

uscita nel menu

OSD (pressione

prolungata)

Accesso e

uscita nel menu

OSD (pressione

prolungata)

---

Uscita dal menu di

congurazione (pressione

breve)

--- Attivazione della

fonia

Termina la

conversazione ---

Visualizzazione della schermata

successiva del menu di

congurazione

Apriporta

passo

carraio(#)

o funzione

speciale(§)

Apriporta

passo

carraio(#)

o funzione

speciale(§)

Apriporta

passo

carraio(#)

o funzione speciale(§)

Chiamata

intercomunicante

1(§)

SCHERMATA 1

- Abilita/disabilita apriporta

automatico

SCHERMATA 2

- Scelta della melodia di

chiamata (da postazione

di chiamata principale, da

postazione di chiamata

secondaria, al piano,

intercomunicante, da centralino)

SCHERMATA 3

- Abilita/disabilita sensore IR

2Funzione

Speciale(§)

- Funzione

Speciale(§)

- All’interno

del menu OSD

incrementa il

valore della

luminosità video

- Funzione

Speciale(§)

- All’interno

del menu OSD

incrementa il valore

della luminosità

video

Chiamata

intercomunicante

2(§)

SCHERMATA 1

- Regolazione volume di

chiamata videocitofonica (il

volume cambia secondo la

sequenza BASSO, MEDIO,

ALTO)

SCHERMATA 2

- Disabilitazione / abilitazione

volume pulsanti

SCHERMATA 3

- Reset ai parametri di fabbrica

Il videocitofono è dotato di dispositivo per audiolesi integrato, funzionante solo durante le

chiamate videocitofoniche. Inoltre il videocitofono è dotato di due tacche in rilievo, posizionate sui lati

in corrispondenza dei tasti e , per permettere agli utenti non vedenti di trovare tramite il tatto

la posizione dei due pulsanti.

4DS1761-001

Stato

Pulsante

RIPOSO ATTESA RISPOSTA

(ricezione chiamata) IN FONIA

RIPOSO E

TASTO

PREMUTO

MENU DI

CONFIGURAZIONE

(SOLO CON

VIDEOCITOFONO A

RIPOSO)

3Funzione

“MUTE”

- Riuto chiamata

- All’interno del menu

OSD decrementa il

valore della luminosità

video

- All’interno

del menu OSD

decrementa

il valore della

luminosità video

Chiamata

intercomunicante

3(§)

- SCHERMATA 1

- Selezione dello stato del

videocitofono: IN CASA /

REMOTO

SCHERMATA 2

- Selezione della lingua del

videocitofono

SCHERMATA 3

- Informazioni videocitofono

- Autoinserzione

- Funzione

“Pulizia schermo”

(tenere premuto il tasto

per più di 5 secondi

contemporaneamente

al tasto )

- Palleggiamento

video

- All’interno del menu

OSD incrementa il

valore del volume

dell’altoparlante

All’interno del

menu OSD

incrementa

il valore

del volume

dell’altoparlante

---

SCHERMATA 1

- Selezione del formato ora

visualizzato sul display

SCHERMATA 2

- Menu attivazione funzione

di rinvio di chiamata

- Modica dello stato

del videocitofono: IN

CASA / REMOTO

(tenere premuto il tasto

per più di 3 secondi)

- Funzione

“Pulizia schermo”

(tenere premuto il tasto

per più di 5 secondi

contemporaneamente

al tasto )

All’interno del menu

OSD decrementa il

valore del volume

dell’altoparlante

All’interno del

menu OSD

decrementa

il valore

del volume

dell’altoparlante

Chiamata al

centralino (§) ---

(#) In funzione della tipologia di programmazione dell’apriporta: libero o sotto segreto.

(§) Se preventivamente congurata.

3.1. SEGNALAZIONI STATO LED DEI PULSANTI

Stato

Pulsante

RIPOSO

ATTESA

RISPOSTA

(ricezione

chiamata)

IN FONIA

RIPOSO E

TASTO

PREMUTO

MENU DI

CONFIGURAZIONE

(SOLO CON

VIDEOCITOFONO A

RIPOSO)

Spento:

nessuna funzione

Verde lampeggiante: solo quando la

funzione apriporta automatica è attiva

Rosso acceso sso:

porta aperta

Verde sso Verde sso Spento Spento

Spento Spento Spento Spento Arancione

lampeggiante

DS1761-001

Stato

Pulsante

RIPOSO

ATTESA

RISPOSTA

(ricezione

chiamata)

IN FONIA

RIPOSO E

TASTO

PREMUTO

MENU DI

CONFIGURAZIONE

(SOLO CON

VIDEOCITOFONO A

RIPOSO)

Spento Verde sso Verde

lampeggiante Verde sso Spento

Spento:

MUTE OFF

Led rosso lampeggiante:

MUTE 8h

Led rosso sso:

MUTE

Led rosso sso Spento Spento Spento

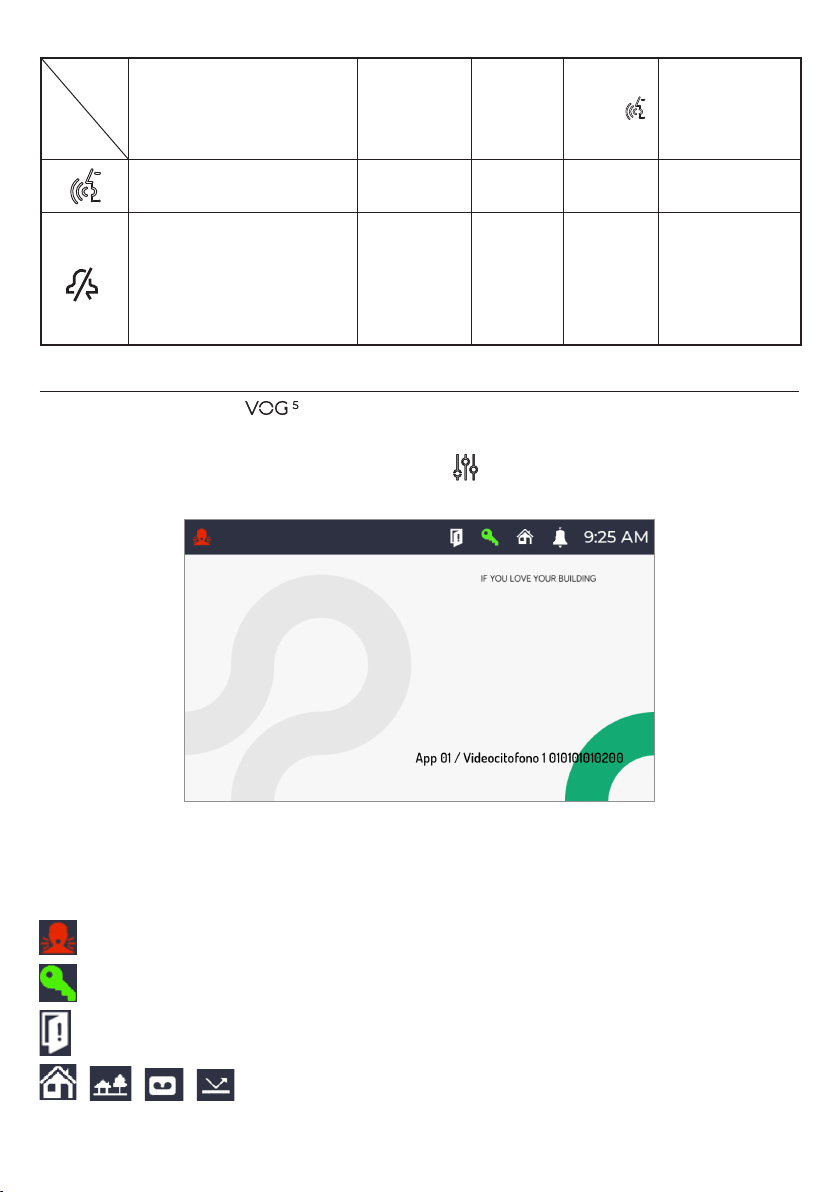

4. HOMEPAGE

Il display del videocitofono Sch. 1761/6 è normalmente spento e si accende automaticamente

quando riceve una chiamata.

Lo schermo può anche essere acceso volontariamente dall’utente, per accedere alle impostazioni del

videocitofono. Per accendere lo schermo premere il tasto o passare 1 volta la mano davanti al sensore

IR quando il videocitofono è a riposo.

Il display visualizza la seguente schermata:

dove sono presenti le seguenti indicazioni:

App 01: Indica il nome dell’appartamento in cui è presente il videocitofono.

Videocitofono 1: Indicailnomecheèstatoassegnatoalvideocitofonoinfasedicongurazione.

010101010200: Codiceidenticativodelvideocitofono.

:  Iconacheindicacheèstataeettuataunasegnalazionediallarmepanico.

: Icona che indica che la funzione di apriporta automatico è abilitata.

: Icona che indica se una o più porte sono rimaste aperte.

/ / / : Icona che indica i seguenti stati del videocitofono: In casa / Remoto /

Segreteria / Deviazione alternativi fra loro.

6DS1761-001

Lo stato di “Segreteria” e “Deviazione” non sono congurabili dal videocitofono Sch. 1761/6.

Il videocitofono acquisisce passivamente lo stato di “Segreteria” o “Rinvia” nel caso in cui in un

appartamento sia presente un videocitofono MAX Sch. 1717/31, /32, /33, /34 e /44 o un MAX Sch.

1717/21 o un Sch. 1761/31, /32 e /33 o un videocitofono Sch. 1741/1 congurato come

Master e su quest’ultimo vengano attivati uno dei due stati.

/ : Icona che indica se la funzione MUTE è disabilitata o abilitata.

: Indicazione dell’ora.

Lo schermo si spegne automaticamente quando è trascorso il tempo di time out (circa 10 secondi).

5. PRESTAZIONI

Leseguentiprestazionipossonoessereeettuateanchetramitecomandigestuali(Gesture).Permaggiori

informazioni fare riferimento alla “Guida rapida per i comandi gestuali” a corredo prodotto.

5.1. RICEZIONE E RISPOSTA AD UNA CHIAMATA DA

POSTAZIONE DI CHIAMATA

Alla ricezione di una chiamata, il videocitofono squilla e accende il display. Il videocitofono visualizza sul

display l’immagine del chiamante. Se nell’appartamento sono presenti più videocitofoni quando si riceve

una chiamata solo il videocitofono Master visualizza l’immagine del chiamante. Per visualizzare l’immagine

del chiamante su un videocitofono Slave è necessario premere il tasto sul videocitofono Slave.

Premendo il tasto

èpossibileriutarelachiamatainarrivo.

Premendo il tasto si entra in comunicazione con il chiamante (il led del tasto inizia a lampeggiare).

Premendo nuovamente il tasto la comunicazione viene chiusa e il display si spegne.

5.2. FUNZIONE DI APRIPORTA

Il videocitofono consente l’apertura della porta pedonale o passo carraio, associati alla postazione di

chiamata. Con il videocitofono a riposo(1) o in ricezione chiamata(1) (ricevuta dalla postazione di chiamata) o

in fonia(1) oppure durante un autoinserzione(1) (con la postazione di chiamata), è possibile aprire:

• la porta pedonale premendo il tasto , il display visualizza la seguente schermata:

DS1761-001

• il passo carraio premendo il tasto

, il display visualizza la seguente schermata:

(1) In funzione della tipologia di programmazione dell’apriporta: libero o sotto segreto.

5.3. CHIAMATA AL CENTRALINO O CHIAMATA

INTERCOMUNICANTE

La chiamata al centralino o la chiamata intercomunicante possono avvenire, se le prestazioni sono state

conguratedall’installatore.

La chiamata al centralino viene inoltrata ai soli centralini di competenza.

Pereettuareunachiamataprocederenelseguentemodo:conilvideocitofononellacondizione“RIPOSO”

premere brevemente il tasto , il display visualizza la seguente schermata:

• Premere il tasto pereettuarelachiamataalcentralino.

• Premere il tasto

pereettuareunachiamataintercomunicanteconunaltrocitofono

o videocitofono.

6. LIBRETTO UTENTE COMPLETO

Per tutte le informazioni sull’utilizzo del videocitofono, scaricare il libretto utente completo scansionando il

seguente QR Code con la fotocamera del proprio smartphone o tablet.

8DS1761-001

ENGLISH

1. DESCRIPTION

The Ref. 1761/6 video door phone is dedicated to the Ipercom system video door phones.

The main features are:

• 5’’ (Wide Angle) TFT-LCD colour screen;

• soft-touch buttons

• possibility of activating video door phone functions using gesture commands on the IR sensor

• possibility of seeing the caller’s image when receiving a call (early media) on the master video door

phone if several video door phones are present in the apartment.

• possibility of adjusting the audio/video (speaker volume and brightness) in OSD menu

• possibilityofcustomisingtheringtoneaccordingtothecallsourcewithachoiceofvedierenttypes

• possibility of adjusting the ring tone volume to minimum, medium and maximum

• open door indication

• “MUTE” function

• “Clean screen” function.

2. DESCRIPTION OF COMPONENTS AND FEATURES

1 2 3

1. Multifunction button

: garage door opener or special function / intercom call 1

2. Multifunction button

: special function / intercom call 2

3. Pedestrian door opener button (with green / red backlighting LED)

4. Raised notches for vision-impaired

5. 5” display

6. Microphone

7. IR sensor for gesture commands

8. Button for accessing programming and OSD menu (with orange backlighting LED)

9. Tasto attivazione/disattivazione fonia (with green backlighting LED)

10. Multifunction button : “Clean screen” function / call to switchboard

11. Multifunction button : “Auto-on function” / video switching / “Clean screen” function

12. Multifunction button

: “MUTE” function (with red backlighting LED) / intercom call 3 / refusal of a

call / exit auto-on function

13. Speaker

DS1761-001

3. BUTTON FUNCTIONS

State

Button

STAND-BY

WAITING FOR

AN ANSWER

(receiving call)

DURING AUDIO

OPERATION

STAND-BY AND

BUTTON

PRESSED

CONFIGURATION MENU

(WITH VIDEO DOOR

PHONE ON STAND-BY)

- Open pedestrian

door(#)

- Connect / disconnect

the automatic door

opening system (hold

the button pressed for

3 seconds)

Open pedestrian

door Open pedestrian door Open pedestrian

door

View previous

conguration

menu page

- Switch display on

(short press)

- Access the

conguration menu

(hold the button

pressed for more than

5 seconds)

Access and exit

the OSD menu

(long press)

Access and exit

the OSD menu

(long press)

--- Exit the conguration menu

(short press)

--- Activate audio End the conversation --- View the next page of the

conguration menu

1Garage door opener(#)

or special function(§)

Garage door

opener(#)

o funzione

speciale(§)

Garage door opener(#)

o funzione speciale(§) Intercom call 1(§)

PAGE 1

- Connect / disconnect the

automatic door opening

system

PAGE 2

- Call tone selection (from

main calling station, from

secondary calling station,

to oor, intercom, from

switchboard)

PAGE 3

- IR sensor on/off

2Special

function(§)

- Special

function(§)

- In the OSD

menu, increase

the video

brightness

- Special

function(§)

- In the OSD menu,

increase the video

brightness

Intercom call 2(§)

PAGE 1

- Adjust video call volume

(volume changes according

to the LOW, MEDIUM, HIGH

sequence)

PAGE 2

- Disable / enable volume

buttons

PAGE 3

- Reset default parameters

The video door phone is provided with a built-in hearing aid device, which only works during

video calls. Furthermore, the video door phone is equipped with two raised notches, positioned on the

sides next to the buttons and to help vision-impaired users locate the position of the two

buttons by touch.

10 DS1761-001

State

Button

STAND-BY

WAITING FOR AN

ANSWER

(receiving call)

DURING AUDIO

OPERATION

STAND-BY AND

BUTTON

PRESSED

CONFIGURATION MENU

(WITH VIDEO DOOR

PHONE ON STAND-BY)

3“MUTE”

function

- Reject call

- In the OSD menu,

decreases

video brightness

- In the OSD

menu, decreases

video brightness

Intercom call 3(§)

PAGE 1

- Select video door phone

status: AT HOME / REMOTE

PAGE 2

- Select the video intercom

language

PAGE 3

- Video intercom information

- Auto-on

- “Clean Screen”

function (hold

the button pressed for

more than 5 seconds

with button )

- Video switching

- In the OSD menu,

increase speaker

volume

In the OSD

menu, increase

speaker volume

---

PAGE 1

- Select the time format

shown on the display

PAGE 2

- Call forwarding function

menu on

- Change

the video intercom

status: AT HOME /

REMOTE

(hold the button

pressed for 3 seconds)

- “Clean Screen”

function (hold

the button pressed for

more than 5 seconds

with button )

In the OSD menu,

decrease speaker

volume

In the OSD

menu, decrease

speaker

volume

Call to

switchboard (§) ---

(#) According to how the door opener is programmed: free or secret.

(§) If congured beforehand.

3.1. BUTTON LED STATUS INDICATION

State

Button

STAND-BY

WAITING FOR

AN ANSWER

(receiving call)

DURING AUDIO

OPERATION

STAND-BY AND

BUTTON

PRESSED

CONFIGURATION MENU

(WITH VIDEO DOOR

PHONE ON STAND-BY)

Off = no function

Green blinking: (only

when the automatic door

opening function is on)

Red on xed:

door opened

Green xed Green xed Off Off

Off Off Off Off Orange blinking

Andere Handbücher für IPERCOM 1761

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere urmet domus Gegensprechanlage Handbücher

urmet domus

urmet domus Mikra2 1722 Bedienungsanleitung

urmet domus

urmet domus MATIBUS 1752/20D Bedienungsanleitung

urmet domus

urmet domus 1760 Installations- und Betriebshandbuch

urmet domus

urmet domus Mikra 1122/1 Bedienungsanleitung

urmet domus

urmet domus 1750/1 Bedienungsanleitung

urmet domus

urmet domus IperVoice 1717/31 Systemhandbuch

urmet domus

urmet domus CX-modo Bedienungsanleitung

urmet domus

urmet domus IPerCom 1741 Systemhandbuch

urmet domus

urmet domus iPerTAlk 1375 Gebrauchsanweisung

urmet domus

urmet domus IPerCom VOG 7 1761 Series Installations- und Betriebshandbuch

urmet domus

urmet domus IPERCOM 1761 Betriebsanleitung

urmet domus

urmet domus iPer voice 1717 Bedienungsanleitung

urmet domus

urmet domus miro 1183 Bedienungsanleitung

urmet domus

urmet domus 1717 Kurzanleitung

urmet domus

urmet domus Mikra 1122 Series Bedienungsanleitung

urmet domus

urmet domus VOG7 1760/32A Gebrauchsanweisung

urmet domus

urmet domus IPerCom VOG 5 1761 Installations- und Betriebshandbuch

urmet domus

urmet domus CallMe SET 1083 Installations- und Betriebshandbuch

urmet domus

urmet domus 1761/33 Bedienungsanleitung

urmet domus

urmet domus Alpha 1168 Bedienungsanleitung

urmet domus

urmet domus Miwi Matibus SE Bedienungsanleitung

urmet domus

urmet domus 1760 Installations- und Betriebshandbuch

urmet domus

urmet domus VOG7 1760 Installations- und Betriebshandbuch

urmet domus

urmet domus 1750 Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung

urmet domus IPERCOM 1761 Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken
