MODULO DISPLAY

DISPLAY MODULE

MODULE AFFICHEUR

MÓDULO PANTALLA

DISPLAY-MODUL

DISPLAY-MODULE

Sch./Ref. 1168/1

(Nero, black, noir, negro, schwarz, zwart)

Sch./Ref. 1168/1G

(Grigio, gray, gris, gris, grau, grijs)

GUIDA RAPIDA PER L’UTILIZZO DEL MODULO DI CHIAMATA IN IMPIANTI 2VOICE

CALLING MODULE USE QUICK GUIDE IN 2VOICE SYSTEMS

GUIDE RAPIDE D’UTILISATION DU MODULE D’APPEL DANS LES SYSTÈMES 2VOICE

GUÍA RÁPIDA DE USO DEL MÓDULO DE LLAMADA EN SISTEMAS 2VOICE

SCHNELLANLEITUNG ZUR VERWENDUNG DES RUFMODULS IN 2VOICE-SYSTEMEN

SNELGIDS BIJ HET GEBRUIK VAN DE OPROEPMODULE IN 2VOICE-SYSTEEM

2DS1168-022C

ITALIANO

VISUALIZZA HOME PAGE

Se il numero utenti è pari o inferiore a

30, l’Home Page è la seguente:

I tasti permettono lo

scorrimento dei nomi; premendoli

per un tempo maggiore di 1

secondo è possibile ottenere uno

scorrimento veloce.

Il tasto permette la chiamata

all’utente selezionato.

Se il numero utenti è superiore a 30, l’Home Page è invece la

seguente:

Gli utenti presenti in rubrica vengono suddivisi ugualmente in

tre liste interattive, rispettando l’ordine alfabetico dei cognomi.

Per selezionare il cognome di interesse, l’utente dovrà scegliere

l’intervallo entro il quale rientra l’iniziale del cognome e premere

il pulsante contestuale posto in corrispondenza della colonna

interessata. Una volta selezionato il blocco di nomi desiderato

(attraverso il tasto contestuale corrispondente all’intervallo)

si apre una schermata di scorrimento, e si procede con la

selezione utente e la chiamata.

CHIAMATA TRAMITE CODICE FISICO O LOGICO

A seguito della pressione di un qualsiasi tasto numerico o alfabetico, la videata che

si presenta è la seguente. Premendo il tasto in corrispondenza dell’icona si può

tornare alla Home Page iniziale.

Digitare il codice di chiamata associato all’utente che si desidera chiamare.

Il tasto in corrispondenza dell’icona o il tasto “X” presente sul modulo

tastiera permettono di cancellare eventuali errori di digitazione.

Lo stesso tasto inoltre, se premuto quando nessun carattere è presente

consente di tornare alla Home Page.

Premendo il tasto contestuale si inoltra la chiamata all’utente visualizzato.

Se la linea risulta occupata, o il posto interno è impegnato in un’altra conversazione,

sul display appare il messaggio mostrato a lato, con relativo messaggio vocale:

“LA LINEA E’ OCCUPATA”.

Sul posto esterno audio o audio-video inoltre, il led corrispondente al simbolo

(presente sul frontalino del modulo) si illuminerà di rosso.

Premendo il tasto in corrispondenza dell’icona l’utente può inoltrare

nuovamente la chiamata.

Per l’ascolto del messaggio vocale occorre la presenza del modulo per audiolesi

(ILA) Sch.1168/48.

Se entro 60 secondi il posto interno non risponde sul display appare il messaggio

di avviso mostrato a lato con il relativo messaggio vocale: “L’UTENTE NON

RISPONDE”.

Per l’ascolto del messaggio vocale occorre la presenza del modulo per audiolesi

(ILA) Sch.1168/48.

DS1168-022C

APERTURA PORTA TRAMITE CODICE APRIPORTA

A seguito della pressione del tasto sulla tastiera numerica Sch. 1168/46, sul

display comparirà la videata mostrata a lato.

Premendo il tasto contestuale in corrispondenza dell’icona si può tornare alla

pagina inziale.

Digitare quindi il codice apriporta e confermare con il tasto .

Le cifre digitate saranno nascoste da altrettanti *.

Premendo il tasto contestuale in corrispondenza dell’icona verrà scelta

l’apertura cancello, analogalmente per l’’icona si sceglierà l’apertura porta.

APERTURA PORTA TRAMITE CHIAVE TRASPONDER

Per aprire la porta con la chiave a transponder passare la chiave vicino al modulo

lettore chiave Sch. 1168/45. La videata che si aprirà sarà la seguente.

Premendo il tasto contestuale in corrispondenza dell’icona verrà scelta

l’apertura porta, mentre se si preme il tasto in corrispondenza dell’icona si

sceglierà l’apertura cancello.

CODICI SPECIALI

Per inviare un codice speciale premere 2 volte rapidamente il tasto 0sul modulo

tastiera numerica.

Sul display appare la schermata mostrata a lato.

Digitare il codice speciale, quindi confermare con il tasto .

VISUALIZZAZIONE INFO

Dalla schermata mostrata a anco è possibile visualizzare

i numeri utili agendo sul tasto contestuale posto in

corrispondenza dell’icona .

MANUTENZIONE

Si suggerisce di pulire i frontali con un panno umido non abrasivo. Non usare liquidi contenenti alcol o

prodotti per la pulizia dei vetri.

CARATTERISTICHE TECNICHE / LEGENDA SIMBOLI

Tensione di alimentazione: ............................................................................................................. 36÷48 V

(Alimentazione fornita direttamente dal posto esterno Sch. 1083/48 o /38 o /39 tramite il cavetto BUS).

Banda di frequenza: ......................................................................................................... 2400 ÷ 2483,5 MHz

Potenza di uscita (Max): ...................................................................................................................... 20 dBm

Tensione di alimentazione continua Riferirsi al manuale d’installazione del dispositivo

4DS1168-022C

ENGLISH

SHOW HOME PAGE

If there are 30 or less users, the Home

Page appears as follows:

The buttons can be used

to scroll the names. Hold pressed

for longer than 1 second for fast

scrolling.

Button can be used to call

the selected user.

If there are more than 30 users, the Home Page appears as

follows:

The users in the address book are also divided into three

interactive lists, in alphabetical order of surnames. To select

the surname you want, choose the range in which the initial of

the surname is included and press the shortcut button in the

respective column.

After having selected the desired range of names (pressing the

corresponding shortcut button), a scrolling screen will opens in

which you can selected and call the user.

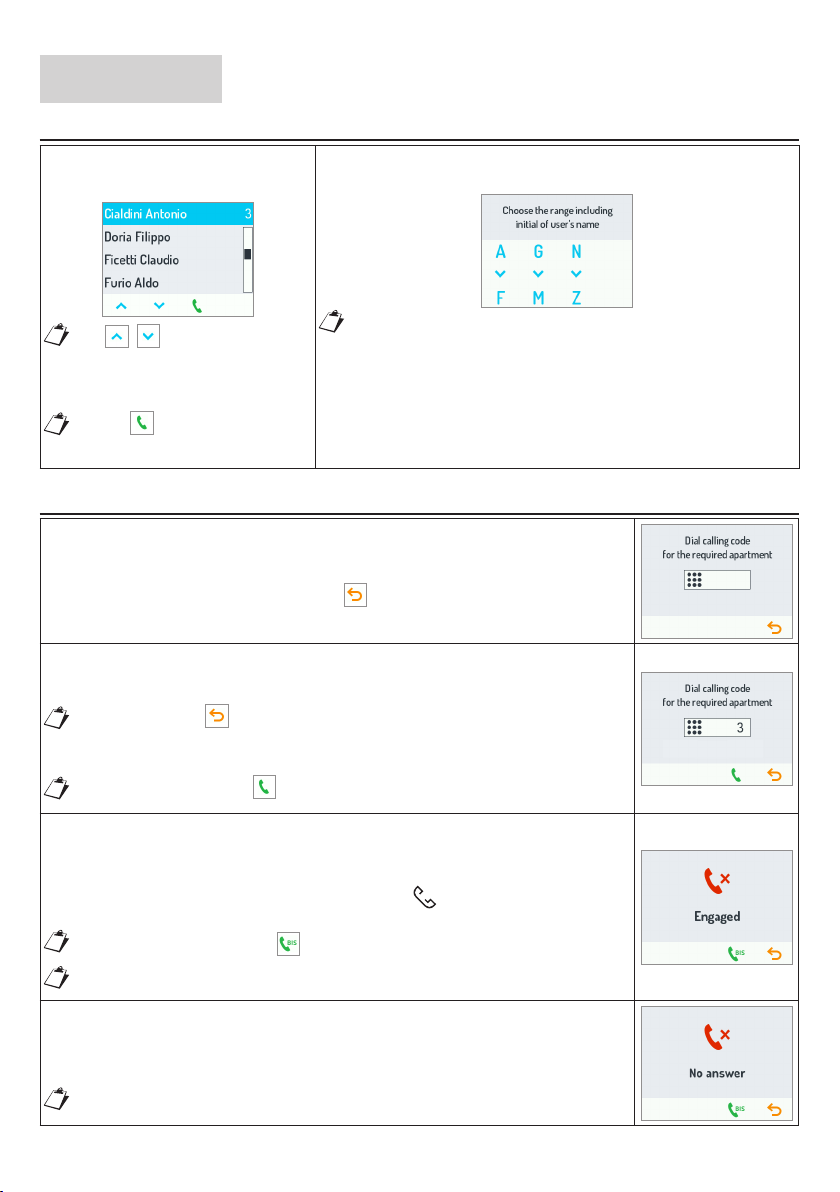

CALLING USING A PHYSICAL OR LOGICAL CODE

After pressing any numeric or alphabetic button, the following screen will appear.

Pressing the button corresponding to the icon to go back to the Home Page.

Enter the calling code associated with the user you want to call.

The button at the icon or “X” button on the keypad module can be used

to delete errors.

If no characters are present this button will go back to the Home Page.

Press the shortcut menu to all the viewed user.

The message shown by the side will appear and a voice message will be heard

if the line is busy or the apartment station is being used in another conversation.

“THE LINE IS BUSY.

Furthermore, the LED corresponding to the symbol (present on the front panel

of the module) will light up in red on the audio or audio-video door unit.

Press the button next to the icon to all the user again.

A hearing aid module (ILA) Ref.1168/48 is needed to hear the voice message.

The message shown here by the side will appear and the respective voice

message will be heard if the apartment station does not reply within 60 seconds.

“NO ANSWER”.

A hearing aid module (ILA) Ref.1168/48 is needed to hear the voice message

DS1168-022C

OPENING THE DOOR USING A DOOR CODE

The page shown by the side will appear after pressing the button on the

keypad Ref. 1168/46.

Pressing the shortcut button next to the icon to go back to the Home Page.

Then, enter the door opener code and press to conrm.

The digits entered will be hidden by an equal number of *signs.

Press the shortcut button next to the icon to open the gate. Similarly, press

the one next to the icon to open the door.

OPENING THE DOOR USING A TRANSPONDER KEY

Pass the transponder key near the reader on the key reader module Ref. 1168/45.

The following page will appear.

Press the shortcut menu next to the icon to open the door. Press the button

next to the icon to open the gate.

SPECIAL CODES

To send a special code, press the 0button on the keypad twice.

The screen shown at right appears on the display.

Enter the special code, then conrm by pressing the button.

INFO DISPLAY

The page shown here by the side shows the useful numbers

by pressing the shortcut button next to the icon.

MAINTENANCE

Use a soft damp cloth to clean the front panels. Do not use products containing alcohol or window cleaning

products.

TECHNICAL SPECIFICATIONS / KEY TO SYMBOLS

Power voltage: ................................................................................................................................ 36÷48 V

(Power supplied directly by door unit ref. 1083/48 or /38 or /39 via BUS wire).

Frequency band: .............................................................................................................. 2400 ÷ 2483,5 MHz

Output power (Max):............................................................................................................................ 20 dBm

Direct input voltage See the installation manual of the device

6DS1168-022C

This device complies with Part 15 of the FCC rules. Operation is subject to the following two

conditions:

1) This device may not cause harmful interference.

2) This device must accept all interference received, including interference that may cause undesired

operation.

15.105 Information to the user statements:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there

is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined

by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more

of the following measures:

―Reorient or relocate the receiving antenna.

―Increase the separation between the equipment and receiver.

― Connect the equipment into an outlet on a circuit dierent from that to which the receiver is

connected.

―Consult the dealer or an experienced radio/TV technician for help.

RF exposure warning statement

To comply with FCC RF exposure compliance requirements, a separation distance of at least 20 cm must

be maintained between the antenna of this device and all nearby persons.

Changes or modications not expressly approved by the party responsible for compliance could void

the user’s authority to operate the equipment.

DS1168-022C

FRANÇAIS

AFFICHAGE DE LA PAGE D’ACCUEIL

Si le nombre d’utilisateurs est égal ou

inférieur à 30, la page d’accueil est la

Les touches permettent

de faire déler les noms ; pour

accélérer le délement, maintenir

les touches enfoncées pendant

plus de 1 s.

La touche permet d’appeler

l’utilisateur sélectionné.

Si le nombre d’utilisateurs est supérieur à 30, la page d’accueil est

la suivante :

Les utilisateurs inclus dans le répertoire sont répartis dans trois

listes interactives, en respectant l’ordre alphabétique des noms.

Pour sélectionner un nom, l’utilisateur devra choisir l’intervalle

dans lequel se situe la lettre initiale et appuyer sur la touche

contextuelle située au niveau de la colonne concernée.

Une fois le bloc de noms sélectionné (à l’aide de la touche

contextuelle correspondant à l’intervalle), un écran de

délement s’ouvre pour la sélection utilisateur et l’appel.

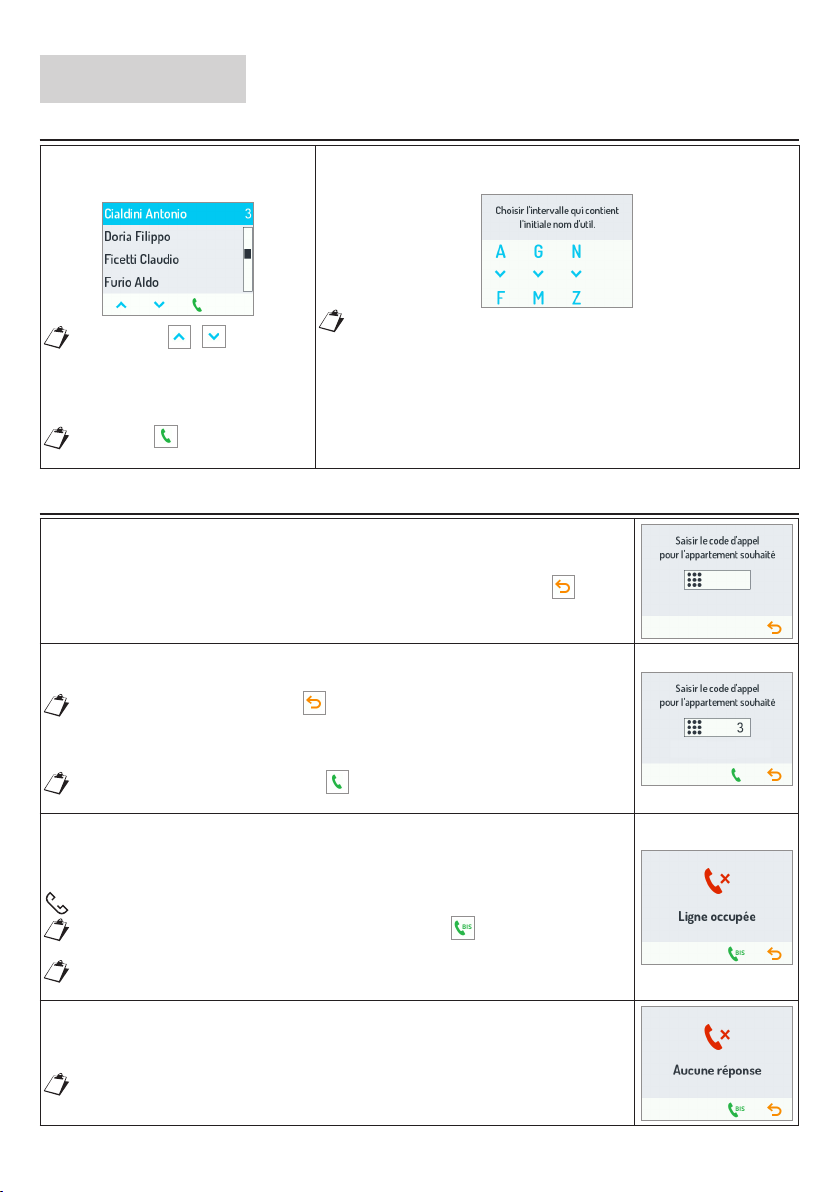

APPEL PAR CODE PHYSIQUE OU LOGIQUE

En appuyant sur n’importe quelle touche numérique ou alphabétique, l’écran

suivant est aché. En appuyant sur la touche au niveau de l’icône , il est

possible de revenir à la page d’accueil.

Entrez le code d’appel associé à l’utilisateur que vous souhaitez appeler.

La touche au niveau de l’icône ou la touche “X”, présente sur le module

clavier, permettent d’eacer d’éventuelles erreurs de frappe.

Si enfoncée en l’absence de caractères, cette même touche permet de revenir

à la page d’accueil.

Appuyer sur la touche contextuelle pour appeler l’utilisateur aché.

Si la ligne est occupée ou si le poste interne est déjà en communication, le

message ci-contre s’achera à l’écran, accompagné d’un message vocal : “LIGNE

OCCUPÉE”.

Sur le poste externe audio ou audio-vidéo, la LED correspondant au pictogramme

(présente sur la façade du module) s’allumera en rouge.

En appuyant sur la touche au niveau de l’icône , l’utilisateur pourra

acheminer une nouvelle fois l’appel.

Un module pour malentendants (ILA) Réf.1168/48 est nécessaire pour écouter

le message vocal.

Si le poste interne ne répond pas sous 60 s, le message d’avertissement ci-contre

s’achera à l’écran, accompagné d’un message vocal : “AUCUNE RÉPONSE”.

Un module pour malentendants (ILA) Réf.1168/48 est nécessaire pour écouter

le message vocal.

8DS1168-022C

OUVERTURE DE LA PORTE PAR CODE OUVRE-PORTE

Après avoir appuyé sur la touche du clavier numérique

Réf. 1168/46, l’écran ci-contre s’achera.

En appuyant sur la touche au niveau de l’icône , il est possible de revenir à la

page d’accueil. Saisir le code ouvre-porte et valider par la touche .

Les chires seront remplacés par autant de *.

En appuyant sur la touche contextuelle au niveau de l’icône , l’ouverture de

portail sera sélectionnée ; de même, l’icône correspond à la sélection de

l’ouverture de porte.

OUVERTURE DE LA PORTE PAR CLÉ À TRANSPONDEUR

Pour ouvrir la porte à l’aide de la clé à transpondeur, placer celle-ci près du module

lecteur de clé Réf. 1168/45. L’écran suivant s’achera.

En appuyant sur la touche contextuelle au niveau de l’icône , l’ouverture

de porte sera sélectionnée ; de même, la touche au niveau de l’icône

correspond à l’ouverture de portail.

CODES SPÉCIAUX

Pour envoyer un code spécial, appuyer rapidement à deux reprises sur la touche

0du module clavier numérique.

L’écran ci-contre s’achera.

Saisir le code spécial et valider par la touche .

AFFICHAGE INFOS

Depuis l’écran ci-contre, il est possible d’acher les

numéros utiles, en appuyant sur la touche contextuelle

située au niveau de l’icône .

MAINTENANCE

Il est conseillé de nettoyer les façades à l’aide d’un chion humide, non abrasif. Ne pas utiliser de liquides

à base d’alcool ou de détergents pour les vitres.

CARACTERISTIQUES TECHNIQUES / LÉGENDES SYMBOLES

Tension d’alimentation : ................................................................................................................. 36÷48 V

(Alimentation fournie directement par le poste externe Réf. 1083/48 ou /38 ou /39 par le câble BUS).

Bande de fréquence :....................................................................................................... 2400 ÷ 2483,5 MHz

Puissance de sortie (Max) : ................................................................................................................. 20 dBm

Tension d’alimentation continue Se reporter au manuel d’installation du dispositif

DS1168-022C

Le dispositif est conforme à la Partie 15 des normes FCC sujettes aux deux conditions suivantes:

1) Le dispositif ne doit pas causer d’interférences nocives.

2) Le dispositif doit supporter toutes les interférences reçues, y compris celles qui peuvent causer

un fonctionnement indésirable.

15.105 Informations sur les déclarations utilisateur:

L’appareillage a été testé et sa conformité aux limites pour les dispositifs numériques de Classe B a été

attestée, conformément à la partie 15 des normes FCC.

Ces limites sont établies pour fournir une protection raisonnable contre les interférences dangereuses sur

une installation résidentielle.

L’appareillage génère, utilise et peut irradier de l’énergie en radio fréquence et, dans le cas où il ne serait

pas installé et/ou utilisé conformément aux instructions, il peut causer des interférences dangereuses pour

les communications radio.

Toutefois, aucune garantie n’est fournie quant à l’éventualité d’interférences sur une installation donnée.

Si l’appareillage cause des interférences dangereuses pour la réception radio ou TV, qui peuvent intervenir

en éteignant et en rallumant l’appareillage, l’utilisateur est invité à corriger l’interférence en recourant à

une

des solutions suivantes :

― Orienter diéremment ou repositionner l’antenne du récepteur.

―Augmenter la distance entre l’appareillage et le récepteur.

―Brancher l’appareillage à une prise d’un circuit autre que celui auquel le récepteur est branché.

― Consulter le concessionnaire ou un technicien radio/TV qualié pour obtenir l’assistance nécessaire.

Déclaration d’avertissement pour l’exposition aux RF

An de respecter les standards requis de conformité FCC pour l’exposition aux RF, il est nécessaire de

maintenir une distance d’au moins 20 cm entre l’antenne du dispositif et toutes les personnes présentes à

proximité.

Toute modication non expressément approuvée par le responsable de la conformité peut invalider

le droit de l’utilisateur à utiliser l’appareillage.

10 DS1168-022C

ESPAÑOL

VER PÁGINA PRINCIPAL

Si el número de usuarios es igual o

inferior a 30, la Página Principal es la

Las teclas permiten

recorrer los nombres; pulsándolas

durante más de 1 segundo es

posible pasar al deslizamiento

rápido.

La tecla permite llamar al

usuario seleccionado.

Si el número de usuarios es superior a 30, la Página Principal es

la siguiente:

Los usuarios presentes en la agenda se dividen equitativamente

en tres listas interactivas, respetando el orden alfabético de los

apellidos. Para seleccionar el apellido buscado, el usuario debe

escoger el intervalo dentro del cual se encuentra la inicial del

apellido y pulsar la tecla contextual presente en coincidencia

con la columna interesada.

Después de seleccionar el bloque de nombres deseado (a

través de la tecla contextual correspondiente al intervalo) se

abre una pantalla de deslizamiento, y se realiza la selección del

usuario y la llamada.

LLAMADA MEDIANTE CÓDIGO FÍSICO O LÓGICO

Después de pulsar una tecla numérica o alfabética cualquiera, la pantalla que se

abre es la siguiente. Pulsando la tecla junto al icono se puede volver a la

Página Principal de inicio.

Ingrese el código de llamada asociado con el usuario al que desea llamar.

La tecla presente junto al icono o la tecla “X” presente en el módulo teclado

permiten cancelar posibles errores de escritura.

Además, la misma tecla, si se pulsa cuando no hay ningún carácter, permite

volver a la Página Principal.

Pulsando la tecla contextual se envía la llamada al usuario visualizado.

Si la línea está ocupada, o el aparato interior esta ocupado en otra conversación,

en la pantalla aparece el mensaje que se ve a la derecha, con el correspondiente

mensaje de voz: “LÍNEA OCUPADA”.

Además, en el microaltavoz audio o audio-vídeo, el led correspondiente al símbolo

(presente en la placa del módulo) se enciende de color rojo.

Pulsando la tecla junto al icono el usuario puede enviar nuevamente la

llamada.

Para escuchar el mensaje de voz es necesaria la presencia del módulo para

hipoacúsicos (ILA) Ref.1168/48.

Si en 60 segundos el aparato interior no responde, en la pantalla aparece el

mensaje de aviso ilustrado a la derecha, con el mensaje de voz correspondiente:

“NO RESPONDE”.

Para escuchar el mensaje de voz es necesaria la presencia del módulo para

hipoacúsicos (ILA) Ref.1168/48.

Andere Handbücher für Alpha 1168

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere urmet domus Monitor Handbücher

urmet domus

urmet domus alpha 1168/1 Bedienungsanleitung

urmet domus

urmet domus 1717/32 Systemhandbuch

urmet domus

urmet domus 3000 Bedienungsanleitung

urmet domus

urmet domus Miro 1722/88 Bedienungsanleitung

urmet domus

urmet domus 1092 Bedienungsanleitung

urmet domus

urmet domus 1092/400H Bedienungsanleitung

urmet domus

urmet domus 1092/419B Bedienungsanleitung

urmet domus

urmet domus Note 2 1723/71 Systemhandbuch

urmet domus

urmet domus alpha 1168/1 Bedienungsanleitung

urmet domus

urmet domus iPerVoice 1706 Systemhandbuch

urmet domus

urmet domus Alpha 1168 Bedienungsanleitung

urmet domus

urmet domus IperVoice 1717/31 Gebrauchsanweisung

urmet domus

urmet domus 1717 Bedienungsanleitung

urmet domus

urmet domus Alpha iPerCom 1168 Bedienungsanleitung

urmet domus

urmet domus 1092/418H Bedienungsanleitung

urmet domus

urmet domus 2 VOICE 1706/5 Bedienungsanleitung

urmet domus

urmet domus Max 1717/31 Gebrauchsanweisung

urmet domus

urmet domus IperVoice 1717/31 Systemhandbuch

urmet domus

urmet domus 1092 Bedienungsanleitung

urmet domus

urmet domus IperVoice 1717/31 Bedienungsanleitung

urmet domus

urmet domus 1722 Bedienungsanleitung

urmet domus

urmet domus 1092/401B Bedienungsanleitung

urmet domus

urmet domus 3000 Bedienungsanleitung

urmet domus

urmet domus 3000/328 Bedienungsanleitung

Beliebte Monitor Handbücher anderer Marken

Linear Acoustic

Linear Acoustic LQ-1000 Bedienungsanleitung

AOC

AOC I2579V Bedienungsanleitung

Gateway

Gateway FPD1520 Bedienungsanleitung

Furuno

Furuno Mu 120c Bedienungsanleitung

Asus

Asus VB171D - 17" LCD Monitor Bedienungsanleitung

Dell

Dell S2230MX Gebrauchsanweisung

Philips

Philips 107C64 Bedienungsanleitung

Dell

Dell S2409WFP Bedienungsanleitung

EverFocus

EverFocus EN-7517E Bedienungsanleitung

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Bedienungsanleitung

Dell

Dell Precision 7680 Bedienungsanleitung

LG 50PM1M - - 50" Plasma Panel Bedienungsanleitung

Bosch

Bosch DDU 9 Bedienungsanleitung

Acer

Acer A231HL Bedienungsanleitung

Philips

Philips 86BDL4152T Bedienungsanleitung

NEC

NEC AccuSync LCD5V Bedienungsanleitung

Emay

Emay SleepO2 Bedienungsanleitung

IBM

IBM 6360 Montageanleitung
