Uvex exxential II LED Bedienungsanleitung
uvex exxential II LED
XB055 LED
1 2
3 4
5 6
1 X = ON 2 X = BLINK
3 X = PULSE 2 SEC. HOLD = OFF
USB CABLEON/OFF
uvex exxential II LED
XB055 LED chain
7 8
9 10
Demontage
11
12
13
Montage
14 15
16 17
18 19
CONNECTOR
FOR BASE
MICRO-USB SLOT
STATUS LED
STATUS LED
20 XB055 LED chain
24 IP44 25 Li-ion 3.6V 180mAh
USB SIGN UP
21 22 23
Charging
MICRO-USB
CLOSED
DE
1. Sicherheitshinweise:
Das LED-Licht ersetzt nicht die von der deutschen StVZO (§67) vorgeschriebene
lichttechnische Einrichtung an Fahrrädern. Bitte verwenden Sie das LED-Licht nur
zusammen mit diesem Helm und demontieren es nicht. Das LED-Rücklicht ist nur für den
privaten Gebrauch gedacht. Bitte achten Sie darauf, dass das LED-Licht während der
Benutzung von Kragen, Rucksack oder durch Kopfbewegungen verdeckt bzw. nicht sichtbar
sein kann. Die LED‘s können nicht ersetzt werden. Bei Defekt ist deshalb die komplette
Beleuchtung (Helm) zu entsorgen. Die wieder auadbare Batterie (Lithium-Ionen-Akku) ist
nicht austauschbar.

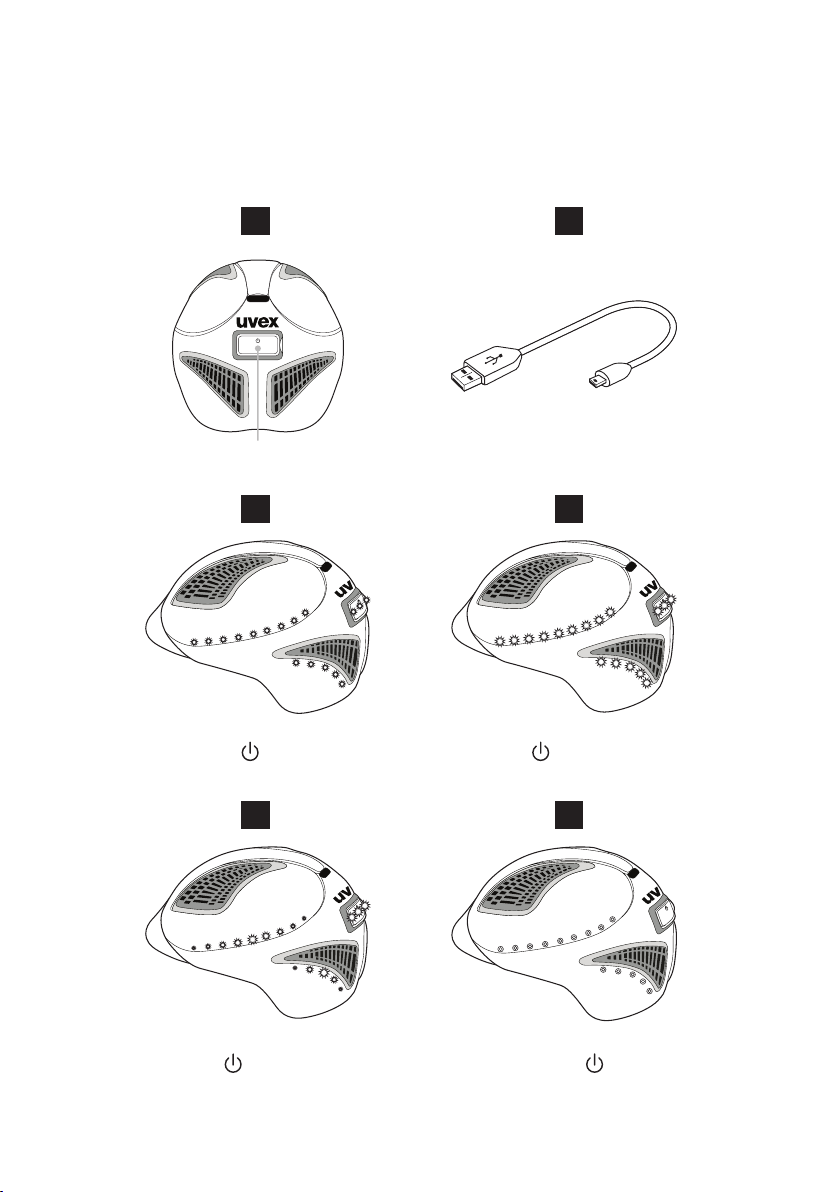

2. Gebrauch:
Das Licht wird durch kurzen Druck (< 1 sek.) auf den Schalter (Abb. 1) an- und ausgeschaltet
und bietet mehrere Funktionsstufen (Abb. 3-5). Nach dem ersten Druck-Kontakt wird das
Licht angeschaltet und das Licht leuchtet konstant. Bei dem zweiten Druck wird in einen
blinkenden (3 Hz) Modus gewechselt. Bei dem dritten Druck wird in einen pulsierenden
(in regelmäßigen Abständen an- und abschwellen) Modus gewechselt. In allen Modi bleibt
das rote Licht in der Basiseinheit konstant angeschaltet. Anhand eines längeren Drucks
(> 2 sek.) (Abb. 6) wird das Licht aus jedem Modus wieder ausgeschaltet. Der Status der
Batterieladung wird durch eine Status-LED (Abb. 14) beim An- und Ausschalten des LED-
Lichts 3 Sekunden lang angezeigt.
Status-LED grün → 60% - 100% Batterieladung
Status-LED grün-rot → 30% - 60% Batterieladung
Status-LED rot → unter 30% Batterieladung
3. Laden der Batterie:
Um die Batterie zu laden, gehen Sie gemäß den Abbildungen 14 bis 19 vor, die den Auade
Vorgang der Batterie beschreiben. Beim XB055 LED bendet sich der Micro USB Anschluss
auf der Rückseite der Basiseinheit. (Abb.15). Demontage und Montage sind in Punkt 5
genau beschrieben. Zuerst öffnen Sie die Mirco-USB Abdeckung (Abb. 16) des Lichtes,
indem Sie die Micro-USB Abdeckung vorsichtig nach oben. Jetzt können Sie die Micro-USB
Abdeckung zur Seite bewegen und den Micro-USB Anschluss sehen (Abb. 16). Hier können
Sie das mitgelieferte USB-Ladekabel (Abb. 2) richtigpolig einstecken (Abb. 17& 18) und die
Batterie mit einem handelsüblichen USB Ladegerät (5V – 2mA) auaden. Der Ladestatus
wird durch die Status-LED (Abb. 19) angezeigt.
Status-LED blinkt rot → unter 30% Batterieladung
Status-LED blinkt grün-rot → 30% - 60% Batterieladung
Status-LED blinkt grün → 60% - 95% Batterieladung
Status-LED konstant grün → über 95% voll geladen
Nach dem Ladevorgang gehen Sie in umgekehrter Reihenfolge vor. Achten Sie darauf, dass
die Micro-USB Abdeckung (Abb. 16) richtig in der vorgesehenen Öffnung einrastet. Die
Leuchtdauer mit einer vollständigen Akkuladung beträgt ca. 6 Stunden bei konstantem Licht
und maximal 12 Stunden bei blinkendem Licht.
4. ACHTUNG:
Bitte beachten Sie, dass die Batterie des LED-Lichts ausfallen bzw. entleert sein kann.
Kontrollieren Sie daher die Funktionsfähigkeit des Lichtes regelmäßig. Eltern sollen darauf
achten, dass auch ihr Kind die Funktionsfähigkeit des LED-Lichts regelmäßig kontrolliert.
Das LED-Licht ist kein Spielzeug und darf von Kindern nur unter Aufsicht von Erwachsenen
benutzt werden.
5. Demontage und Montage der LED-Basiseinheit
Da die LED- Basiseinheit magnetisch in der im Helm fest verbauten Aufnahme gehalten wird,
ist die Demontage und Montage ohne großen Kraftaufwand möglich.

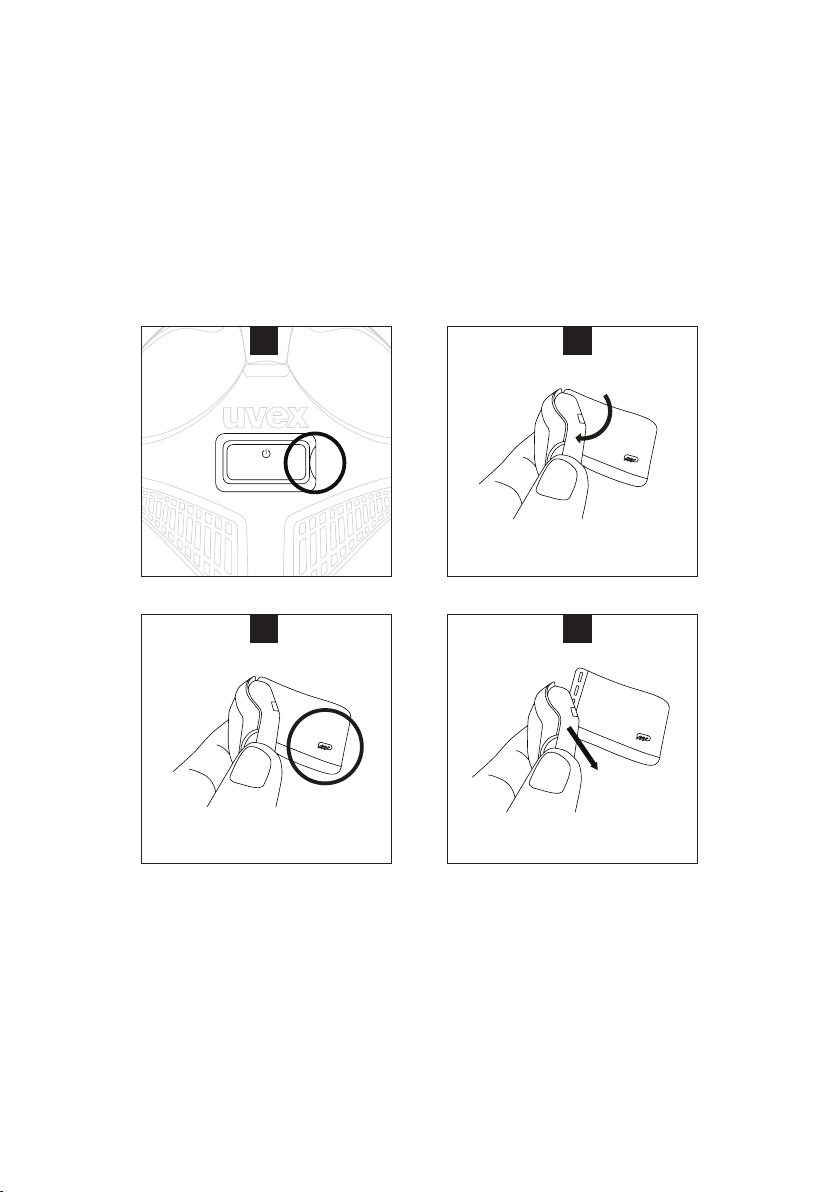

5.1. Demontage
Zum Herausnehmen der LED-Basiseinheit aus der Aufnahme wird diese mit einem Finger
unter der auf der rechten Seite bendlichen Angriffsmulde (Abb.7) nach Außen bewegt
(Abb.8), bis der dreipolige Stecker (Abb. 9) gut sichtbar ist. Danach kann die LED-
Steuerungselektronik nach rechts komplett aus der Aufnahme herausgenommen werden
(Abb.10). Auf der Rückseite der Elektronik bendet sich der Micro-USB Anschluss für das
Laden.
5.2. Montage der Basiseieinheit
Zur korrekten Montage der LED-Basiseinheit wird die auf der rechten Bodenseite bendliche
Feder (Abb. 11; 12) in die in der auch auf der rechten Seite in der Aufnahme bendliche Nut
eingesetzt. Danach kann die LED- Basiseinheit nach unten in die Aufnahme bewegt werden
und wird magnetisch festgehalten (Abb.13).
ACHTUNG: Bei der Montage der Basiseinheit ist darauf zu achten, dass die Kontakte des
dreipoligen Steckers in der Aufnahme auch in die Buchsen auf der Rückseite der LED-
Basiseinheit eingeführt werden.
6. Am Helm und Plug-In bendliche Symbole:
Sie nden in dem Helm und auf dem Plug-In folgende Hinweise/Symbole. (Abb. 20-25)
• Abb. 20: Modellname XB055 LED Chain: Um eine genaue Zuordnung des Produktes zu
gewährleisten.
• Abb. 21: CE-Zeichen: mit diesem Symbol gekennzeichnete Produkte erfüllen die
Vorgaben der CE-Richtlinien.
• Abb. 22: Mülltonne: Das Produkt darf nicht im Hausmüll entsorgt werden, sondern muss
bei einer kommunalen Sammelstelle bzw. Wertstoffhöfen abgegeben werden.
• Abb. 23: Mülltonne: Die wieder auadbare Batterie (Lithium-Ionen-Akku) ist nicht
austauschbar.
• Abb. 24: IP44 Schutzklasse: Die IP-Schutzklassen legen fest, in welchem Umfang ein
elektrisches Bauteil Umwelteinüssen ausgesetzt werden kann ohne beschädigt zu
werden oder ein Sicherheitsrisiko darzustellen. Die Schutzklasse dieses Lichts beträgt
IP 44 und ist damit geschützt gegen feste Fremdkörper 1,0 mm Ø und größer. Es bietet
Schutz gegen Spritzwasser.
• Abb. 25: Stromversorgung: Li-ion 3,6V; 180mAh.
7. Hinweise und Entsorgung:
Das Auaden darf nur von Erwachsenen durchgeführt werden. Stecken Sie den Micro-USB
Stecker stets richtigpolig ein (Abb. 10 & 11), versuchen Sie nicht, das Gehäuse (Abb. 1)
auszubauen und werfen Sie sie unter keinen Umständen ins Feuer. Bei unsachgemäßem
Gebrauch besteht Explosions- und Auslaufgefahr der Batterien. Ausgelaufene oder
beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen.
Tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe. Bitte beachten
Sie hierbei, dass Batterien nicht im Hausmüll entsorgt werden dürfen (Abb. 15), sondern
zu speziellen Sammelstellen zum Beispiel an Ihrem lokalen Recyclinghof gebracht
werden müssen. Die mit diesem Symbol (Abb. 15) gekennzeichneten Geräte unterliegen
der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen
getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der
ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine
Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen
Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt
oder in dem Geschäft, wo Sie das Produkt erworben haben. Denken Sie an den
Umweltschutz.
8. Reinigung und Lagerung:
Um das Licht zu reinigen verwenden Sie bitte nur ein feuchtes Tuch. Reinigungsmittel oder
sonstige Chemikalien können das Produkt beschädigen. Die Batterie darf nicht übermäßiger
Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden. Bei unsachgemäßem
Gebrauch besteht Explosionsgefahr.
EN
1. Safety instructions:
The LED light is not a replacement for the light device required for bicycles according to the
German StVZO (Straßenverkehrszulassungsordnung [Road Trafc Licensing Regulations])
(Sec. 67). Please use the LED light together with this helmet only and do not remove it.
The rear LED light is only intended for private use. Please note that the LED light could be
covered or hidden by a collar, rucksack or head movements during use. The LEDs cannot be
replaced. It is therefore necessary to discard the entire light (helmet) if there is a defect. The
rechargeable (lithium-ion) battery cannot be replaced.
2. Usage:
The light is switched on and off by briey (< 1 sec.) pressing the switch (Fig. 1), and it has
several functions (Fig. 3-5). After the rst pressure contact, the light turns on and shines
steadily. The second press switches to ashing (3 Hz) mode. The third press switches to
pulsing mode (increasing and decreasing in intensity at regular intervals). The red light in the
base unit remains on constantly in all modes. The light is switched off again by a prolonged
press (> 2 sec.) in each mode (Fig. 6). The battery charge status is shown by a status LED
(Fig. 14) for 3 seconds when the LED light is switched on and off.
LED status green → battery charge 60% - 100%
LED status green-red → battery charge 30% - 60%
LED status red → battery charge under 30%
3. Charging the battery:
To charge the battery, proceed according to Fig. 14 to 19, which describe the battery’s
charging process. The XB055 ED has a micro USB connection on the back of the base unit
(Fig.15). Point 5 describes exactly how to remove and remount the base unit. First open the
lights micro USB cover (Fig. 16) by carefully pushing the micro USB cover upwards. It is
now possible to move the micro USB cover to one side and see the micro USB connection
(Fig. 16). The included USB charging cable (Fig. 2) can be plugged in here with the proper
orientation (Fig. 17 & 18) and the battery charged with a standard charger (5 V - 2 mA). The
charging status is shown by the status LED (Fig. 19).
Status LED ashing red → battery charge under 30%
Status LED ashing green-red → battery charge 30% - 60%
Status LED ashing green → battery charge 60% - 95%
Status LED steady green → battery charge over 95%, fully charged
Follow the steps in reverse order after charging. Make sure that the micro USB cover (Fig.
16) properly clicks into the opening provided for it. When the battery is fully charged, the light
will last for approx. 6 hours with a steady light and up to 12 hours with a ashing light.
4. NOTE:
Please note that the LED light’s battery may fail or lose its charge. Therefore, check regularly
that the light is working properly. It is important for parents to make sure that their child also
checks regularly that the LED light is working properly. The LED light is not a toy and may
only be used by children while under adult supervision.
5. Removing and remounting the LED base unit
Removing and remounting the LED base unit is possible without a great deal of force, as it is
held magnetically in the helmet’s built-in holder.
5.1. Removing the base unit
The LED base unit is removed from the holder by inserting a nger under the gripping recess
(Fig. 7) and moving it outwards (Fig. 8) until the three-pole plug (Fig. 9) is readily visible. The
LED control electronic device can then be completely removed from the holder by sliding it to
the right (Fig. 10). The micro USB charging connection is found on the back of the electronic
device.
5.2. Mounting the base unit
To correctly mount the LED base unit, the spring on the right side of the base (Fig. 11, 12) is
inserted into the groove on the right side of the holder. The LED base unit can then be moved
downwards into the holder, and it is held in place magnetically (Fig. 13).
NOTE: When mounting the base unit, make sure that the contacts of the three-pole plug are
also inserted into the sockets on the back of the LED base unit.
6. Symbols on the helmet and plug-in:
The following information/symbols are found inside the helmet and on the plug-in.
(Fig. 20-25).
• Fig. 20: Model name XB055 LED Chain, ensuring precise product allocation.
• Fig. 21: CE mark: Products with this symbol meet the requirements of CE guidelines.
• Fig. 22: Rubbish bin: It is not permissible to dispose of the product in the household
rubbish – it must be brought to a municipal collection point or a recycling centre instead.
• Fig. 23: Rubbish bin: The rechargeable (lithium-ion) battery cannot be replaced.
• Fig. 24: IP 44 protection class: The IP protection classes specify the extent to which an
electrical component can be exposed to environmental inuences without becoming
damaged or constituting a safety risk. This light is in the IP 44 protection class and is
thus protected against solid foreign objects 1.0 mm in diameter and larger. It offers
protection against splash water.
• Fig. 25: Power supply: Li-ion 3.6 V; 180 mAh.
7. Instructions and disposal:
Charging must be carried out by an adult. Always insert the micro USB plug with the proper
orientation (Fig. 10 & 11). Do not attempt to remove the housing (Fig. 1), and never throw
the unit into re under any circumstances. If used improperly, there is a risk that the batteries
could explode or leak. Leaking or damaged batteries may cause chemical burns if they come
into contact with the skin.
Be sure to wear suitable protective gloves in this case. Please note that it is not permissible
to dispose of batteries in the household rubbish (Fig. 15); they must be brought to special
municipal collection points, such as the local recycling centre. Devices labelled with this
symbol (Fig. 15) are subject to European Directive 2002/96/EC. All electrical and electronic
devices must be disposed of separate from the household rubbish at ofcially designated
sites.
Properly disposing of the unit will prevent environmental damage and health impairment.
Contact the city administration, the disposal ofce or the business where the product
was purchased for more information on proper disposal of the device. Always protect the
environment!
8. Cleaning and storage:
Only use a moist cloth to clean the light. Cleaning agents or other chemicals may damage
the product. The battery must not be exposed to excessive heat, such as sunlight, re or the
like. There is a risk of explosion if used improperly.
ES
1. Advertencias de seguridad:
La luz LED no sustituye al dispositivo de alumbrado para bicicletas prescrito en el código de
circulación alemán (art. 67 StVZO). Utilice la luz LED exclusivamente junto con este casco y
no la desmonte. La luz trasera LED ha sido diseñada exclusivamente para un uso particular.
Tenga en cuenta que es posible que el cuello de la ropa, una mochila o los movimientos de
la cabeza oculten o impidan que se vea la luz LED. Los LED no se pueden sustituir. Por eso,
si deja de funcionar, deberá cambiar el sistema de iluminación completo (casco). La batería
recargable (batería de iones de litio) no se puede sustituir.
2. Uso:
La luz se enciende y se apaga presionando el interruptor (g. 1) brevemente (< 1 segundo)
y posee diferentes niveles de funcionamiento (g. 3-5). Si se presiona una vez, la luz se
enciende y queda ja. Si se presiona por segunda vez, pasa a un modo intermitente (3 Hz).
Si se presiona una tercera vez, pasa a un modo pulsátil (aumenta y disminuye en intervalos
regulares). La luz roja de la unidad base permanece encendida de forma constante en
todos los modos. Para apagarla, hay que presionar de forma prolongada (> 2 segundos) el
interruptor (g. 6), independientemente del modo en que esté. Cuando se enciende o apaga
la luz LED, el LED de estado (g. 14) indica durante 3 segundos el estado de carga de la
batería.
LED de estado verde → Carga de la batería: 60 % - 100 %
LED de estado verde-rojo → Carga de la batería: 30 % - 60 %
LED de estado rojo → Carga de la batería: por debajo del 30 %
3. Carga de la batería:
Para cargar la batería, siga las indicaciones de las guras 14 a 19 que describen el
proceso a seguir para cargar la batería. En el modelo XB055 LED, la conexión micro USB
se encuentra en la parte posterior de la unidad base. (Fig. 15). En el punto 5 se describe
exactamente cómo se desmonta y se vuelve a montar. Primero, abra la tapa de la conexión
micro USB (g. 16) de la luz tirando con cuidado de ella hacia arriba. Ahora puede deslizar la
tapa de la conexión micro USB hacia un lado, dejando a la vista la conexión micro USB (g.
16). Conecte el cable de carga USB suministrado (g. 2) respetando la polaridad correcta
(g. 17 y 18) y cargue la batería con un cargador USB estándar (5V – 2mA). El LED de
estado (g. 19) indica el nivel de carga.
LED de estado parpadea en rojo → Carga de la batería: menos del 30 %
LED de estado parpadea en verde y rojo → Carga de la batería: 30 % - 60 %
LED de estado parpadea en verde → Carga de la batería: 60 % - 95 %
LED de estado verde jo → Carga de la batería: más del 95 %
Una vez cargada, repita el procedimiento en el orden inverso. Vigile que la tapa de la
conexión micro USB (g. 16) encaje correctamente en el oricio previsto para ello. Con la
batería completamente cargada, la luz dura aprox. 6 horas encendida de forma ja y un
máximo de 12 horas en modo intermitente.
4. ATENCIÓN:
Tenga en cuenta que la batería de la luz LED puede fallar o estar descargada. Por este
motivo, recomendamos comprobar regularmente su funcionamiento. Los padres deberán
encargarse de que también los niños comprueben regularmente el funcionamiento de
la luz LED. La luz LED no es un juguete: los niños deberán utilizarla únicamente bajo la
supervisión de personas adultas.
5. Desmontaje y montaje de la unidad base LED:
Como la unidad base LED se sujeta magnéticamente en su alojamiento del casco, se
desmonta y vuelve a montar sin necesidad de hacer fuerza.
5.1. Desmontaje:
Para sacar la unidad base LED de su alojamiento, hay que meter un dedo en el rebaje que
tiene en el lado derecho (g. 7) y tirar hacia afuera (g. 8) hasta que quede bien a la vista el
conector de tres polos (g. 9). Después, la electrónica de control del LED se puede extraer
del todo de su alojamiento hacia la derecha (g. 10). En la parte posterior de la electrónica
de control se encuentra la conexión micro USB para conectar el cargador.
5.2. Montaje de la unidad base:
Para el correcto montaje de la unidad base LED, hay que introducir la lengüeta que hay en
la parte derecha de la base (g. 11, 12) en la ranura que hay también en la parte derecha
del alojamiento. Una vez hecho esto, se puede introducir la unidad base en el alojamiento,
donde quedará sujeta magnéticamente (g. 13).
ATENCIÓN: Al montar la unidad base hay que tener cuidado de que los contactos del
conector de tres polos que hay en el alojamiento encajen también en las clavijas de la parte
trasera de la unidad base.
6. Símbolos que aparecen en el casco y en el accesorio:
En el casco y en el accesorio encontrará los símbolos e indicaciones siguientes: (Fig. 20-25)
• Fig. 20: Nombre del modelo: XB055 LED Chain: para garantizar la clasicación exacta
del producto.
• Fig. 21: Marcado CE: los productos identicados con este símbolo cumplen los
requisitos de las directivas CE.
• Fig. 22: Contenedor de basura: el producto no debe tirarse a la basura doméstica, sino
entregarse en los puntos de recogida municipales o en centros de reciclaje.
• Fig. 23: Contenedor de basura: la batería recargable (batería de iones de litio) no se
puede sustituir.
• Fig. 24: Clase de protección IP44: las clases de protección IP indican las inuencias
externas a las que se puede someter un componente eléctrico sin que sufra daños o
presente riesgos para la seguridad. La clase de protección de esta luz es IP 44, por lo
que está protegida frente a cuerpos extraños sólidos de 1,0 mm de diámetro o más.
Ofrece protección frente a las salpicaduras de agua.
• Fig. 25: Alimentación de corriente: iones de litio 3,6V; 180mAh.
7. Advertencias y eliminación:
La batería debe ser cargada exclusivamente por personas adultas. Inserte el conector micro
USB respetando siempre la polaridad correcta (g. 10 y 11), no intente desmontar la carcasa
(g. 1) y no la arroje bajo ninguna circunstancia al fuego. Si no se utiliza correctamente,
existe peligro de explosión y derrame de las baterías. Las baterías dañadas o con derrames
son corrosivas si entran en contacto con la piel. Por este motivo, utilice siempre guantes
de protección si se diera ese caso. Recuerde que las baterías no deben tirarse a la basura
doméstica (g. 15), sino entregarse en puntos de recogida especiales, como el punto limpio
de su localidad. Los dispositivos identicados con este símbolo (g. 15) están sujetos a la
directiva europea 2002/96/CE. Los aparatos eléctricos y electrónicos viejos no deben tirarse
con la basura doméstica, sino depositarse en los puntos legalmente previstos para ello. La
correcta eliminación de los aparatos viejos evita daños al medio ambiente y riesgos para la
salud de las personas. Podrá obtener más información sobre la correcta eliminación de su
aparato viejo en su ayuntamiento, en el departamento de recogida de residuos o en la tienda
donde adquirió el producto. Piense en el medio ambiente.
8. Limpieza y almacenamiento:
Limpie la luz únicamente con un paño húmedo. Los detergentes y otros productos químicos
podrían dañar el producto. La batería no debe exponerse a un calor excesivo, como el del
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Uvex Motorradzubehör Handbücher
Beliebte Motorradzubehör Handbücher anderer Marken
SRC
SRC B-TRK502-01-01-SL Bedienungsanleitung
3M
3M Speedglas 9100 MP Bedienungsanleitung
hepco & becker
hepco & becker 6307520 00 01 Bedienungsanleitung
HOMCOM
HOMCOM AA0-077 Bedienungsanleitung
hepco & becker
hepco & becker 6307558 00 01 Bedienungsanleitung
Wunderkind Custom
Wunderkind Custom 106503-F15 Benutzerhandbuch
