NEDERLANDS
- 10 -
Lumos is een knipperlicht met leds voor de signalering
van gevaren die verband houden met het gebruik van
automatiseringen van hekken, garagedeuren en hefbomen; ieder
ander gebruik is verboden en oneigenlijk.
BELANGRIJKE WAARSCHUWINGEN
Let op! De installatie van het product moet uitgevoerd worden
door gekwalificeerd personeel met inachtneming van de wetten
en normen die van kracht zijn op het grondgebied en van de
instructies die in deze handleiding staan.
Het is belangrijk om de volgende waarschuwingen in acht te
nemen:
• Controleer of de voedingsspanning van het product compatibel
is met die, die op de klemmen van de stuurcentrale aanwezig is
die bestemd zijn voor de aansluiting van het knipperlicht.
• Alvorens de elektrische aansluitingen tot stand te brengen is
het zaak om de elektrische spanning naar de stuurcentrale weg
te nemen.
VERKLARING SYMBOLEN MARKERING
Op het etiket dat op het product is aangebracht staan symbolen,
die de volgende betekenis hebben:
spanning van de gelijkstroomvoeding
bescherming tegen elektrische schok, gegarandeerd door
versterkte isolatie
TECHNISCHE KENMERKEN
Voeding 24 ÷ 300V
24 ÷ 230V~ 50/60Hz
Verbruik
1,15W (230V - 5mA)
1,15W (115V - 10mA)
0,7W (24Vac - 30mA)
0,9W (30Vdc - 30mA)
Intermitterende werking automatisch
Isolatieklasse II
Beschermklasse IP54
Werktemperatuur -20 ÷ +60 °C
Afmetingen 136 x 82 x 35 mm (Fig. 1)
167 x 82 x 60 mm (Fig. 2)
CONTROLES VOORAF
• Controleer de intacte staat van de verpakking alvorens deze
te openen en controleer, wanneer de verpakking eenmaal
geopend is, de intacte staat van het product
• Controleer of de ruimte die voor de installatie uitgekozen
is de gebruiker volledig zicht en op grote afstand van het
knipperlicht garandeert
• Controleer of het oppervlak dat voor de installatie gekozen is,
stevig is en dus een stevige bevestiging kan garanderen
mLET OP: vermijd oppervlakken waarop bij regen
waterplassen gevormd kunnen worden
INSTALLATIE

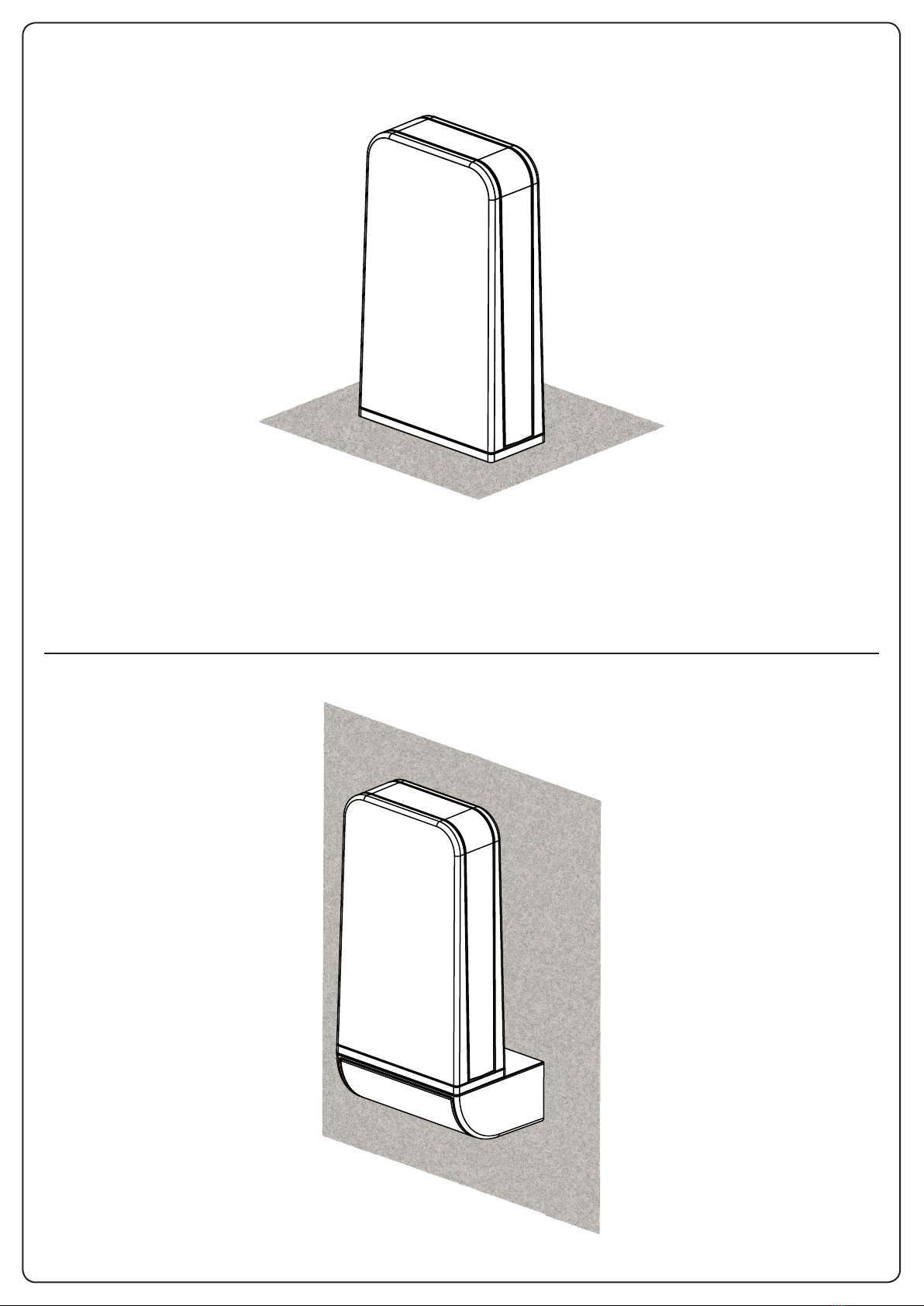

1. Bepaal de punten voor de installatie rekening houdend met het
feit dat het knipperlicht op een rechtlijnig en vlak oppervlak
bevestigd moet worden. Het apparaat kan uitsluitend verticaal
geïnstalleerd worden (Afb. 1 - 2)
2. Bepaal het traject van de kanalisering voor de passage van de
voedingskabels
3. Open de houder van het knipperlicht en gebruik basis Avoor
het traceren van de bevestigingsgaten indien het knipperlicht
op een horizontaal vlak geïnstalleerd wordt (Afb. 1); gebruik
onderdeel Bindien men het knipperlicht op een verticale wand
wenst te installeren (Afb. 2)
4. Bevestig de basis en breng de aansluitingen op de
klemmenstrook tot stand: sluit de uitgang van het knipperlicht
van de stuurcentrale, aan op de klemmen GROEN van het
knipperlicht
mLET OP: gebruik een kabel die geschikt is om buiten
gelegd te worden, met een doorsnede van minimum
2x0,5 mm2en maximum 2x1,5mm2
5. Sluit de ingebouwde antenne aan op de klemmen BLAUW.
Let op de zeefdruk van de terminal
mLET OP: gebruik een kabel RG174
6. Verzegel de gaten van de pluggen met siliconen zodat het
water niet binnenin de apparatuur gerecht kan komen
7. Sluit de houder met de daarvoor bestemde schroeven
VUILVERWERKING
Evenals voor de installatiewerkzaamheden moet ook de
ontmanteling van dit product, wanneer het einde van de
levensduur bereikt wordt, uitgevoerd worden door gekwalificeerd
personeel.
Dit product bestaat uit diverse soorten materiaal: enkele
materialen kunnen gerecycled worden terwijl andere moeten
worden weggegooid.
Win inlichtingen in over de systemen voor recycling of
vuilverwerking die voorzien worden door de reglementen die op
uw grondgebied van toepassing zijn voor deze productcategorie.
EU VERKLARING VAN OVEREENKOMST
V2 SPA verklaart dat de LUMOS producten voldoen aan de
essentiële vereisten die door de volgende richtlijnen bepaald zijn
Richtlijn laagspanning 2014/35/UE
Richtlijn elektromagnetische compatibiliteit 2014/30/UE
Richtlijn RoHS2 2011/65/CE
Racconigi, 01/02/2016
De rechtsgeldig vertegenwoordiger van V2 S.p.A.
Antonio Livio Costamagna
