ORIGINAL INSTRUCTION MANUAL
JIG SAW 0503JS0601 65mm
0503JS0601
WARNING
Read this manual carefully before using the machine, for your own safety.
SAFETY INSTRUCTIONS
When using the machine, always observe the enclosed safety instructions as well as
the additional safety instructions.
ADDITIONAL SAFETY INSTRUCTIONS FOR JIGSAWS
Make sure that the saw blade is mounted correctly before use.
Проверил: Р.Ч./24.03.2015г
Make sure that, when in use, the guard is pressed down as far as possible.
Never load the machine so much that the motor is coming to a standstill.
Never try to brake the saw blade after the machine has been switched off.
Use original accessories only.
ELECTRICAL SAFETY
Always check that the power supply corresponds to the voltage on the rating plate.

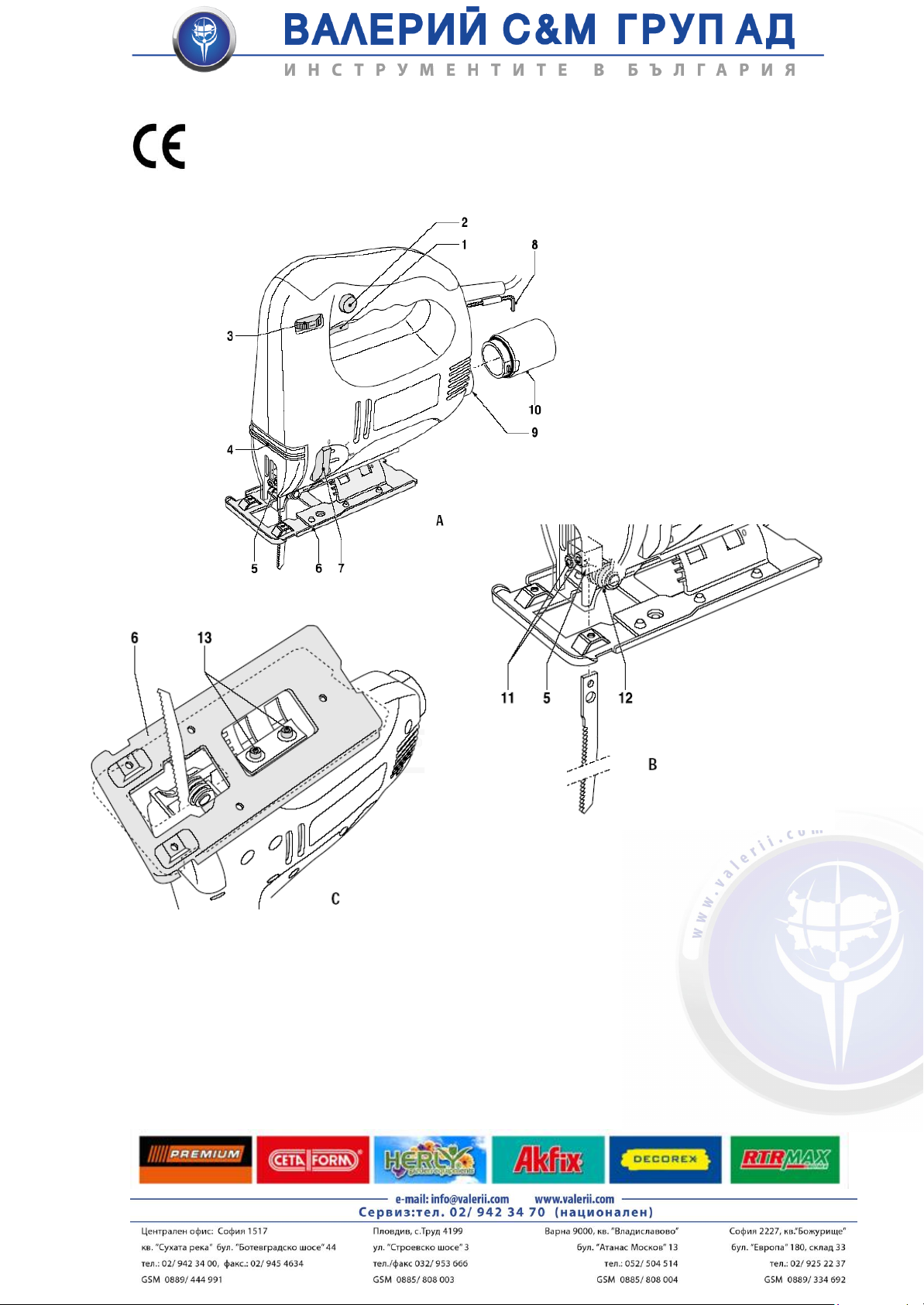

DESCRIPTION (fig. A)
Your pendulum action jigsaw has been designed for sawing wood, metal and plastics.
1 On/off switch
2 Lock button
3 Speed adjusting wheel
4 Safety guard
5 Saw blade holder
6 Shoe
7 Pendulum action switch
8 Allen key holder
9 Dust extraction connection
Mounting saw blades (fig. B)
The opening in the saw blade holder (5) must be clean and free from saw dust.
Loosen the set screws (11).
Slide the saw blade up to the stop in the saw blade holder (5). Make sure that the
back of the saw blade engages in the slot of the guide roller (12).
Tighten the set screws (11) firmly.
The set screws (11) may loosen during use by vibration and damage the saw blade. Regularly
check that the saw blade is fastened firmly and if necessary fasten the set screws. Only carry
out this inspection when the machine has been switched off, the plug has been removed from
the wall socket and the saw blade has come to a stand still!
Sharp saw blades produce the best result. Replace worn saw blades on time by new ones.
Remember that continuous use of worn saw blades reduces the accuracy of the machine and may
lead to overloading the motor!
Cutting of mitre angles (fig. C)
The max. mitre angle to the left/right is 45°.
Loosen the set screws (13).
Tilt the shoe (6) to the required mitre angle.
Tighten the set screws (13) firmly.
Using the pendulum action switch (fig. A)
The pendulum action switch (11) is used to set the correct sawing angle for the material.
Turn the switch (7) to the required pendulum action position. Refer to the
table below for the correct pendulum action position for different materials.
Material Pendulum action position
Wood I-II
Plastic I
Aluminium 0-I
Steel 0
Ceramics 0
Rubber 0
Проверил: Р.Ч./24.03.2015г
Using the dust extraction connection (fig. A)
The dust extraction (9) together with an external vacuum cleaner takes care of the
dust extraction of the working surface.
Place the adapter (10) on the dust extraction connection (9).
Connect a vacuum cleaner to the machine. Switching on and off (fig. A)
To switch on the machine press the on/off switch (1).
To switch off the machine, release the on/ off switch (1).
To switch the machine to continuous mode, you keep the on/off switch (1) fully
pressed and simultaneously press the lock button (2). And subsequently release
the on/off switch.
To switch off continuous mode, press the on/off switch (1) again.
When sawing metal always use a coolant (for example oil or water) to prevent the machine and work
piece from overheating.
Lubrication (fig. B)
Regularly apply a drop of oil to lubricate the guide roller (12).
CLEANING AND MAINTENANCE
The machine does not require any special maintenance.
Regularly clean the ventilation slots.
TECHNICAL DATA
Mains voltage V 230
Mains frequency Hz 50
Power input W 600
No load speed min-1 0-3.000
Stroke length mm 18
Max. cutting depth
wood mm 65
steel mm 6
Mitre angle ° 0-45
Weight kg 2.0
ENVIRONMENT
Should your machine need replacement after extended use, do not put it in the domestic
waste but dispose of it in an environmentally safe way.
Проверил: Р.Ч./24.03.2015г
ПРЕВОД НА
ОРИГИНАЛНА ИНСТРУКЦИЯ ЗА УПОТРЕБА
ЗЕГЕ 65мм
0503JS0601
Проверил: Р.Ч./24.03.2015г
ПРЕДУПРЕЖДЕНИЕ
Преди употреба на машината, за ваша собствена безопасност, внимателно прочетете тази
инструкция за употреба.
ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
Когато използвате машината, винаги спазвайте приложените мерки за безопаснот, както и
допълнителните инструкции за безопасност.
ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ЗЕГЕ
Преди употреба се уверете, че режещото острие е правилно монтирано.
Уверете се, че при употреба предпазителят е натиснат възможно най-надолу.
Никога не натоварвайте машината толкова много, че моторът да спира неподвижно.
Никога не се опитвайте да спрете острието след като машината е била изключена.
Използвайте само оригинални аксесоари.
ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ
Винаги се уверявайте, че захранващото напрежение отговаря на това изписано върху
информационната табела.
ОПИСАНИЕ (фиг. A)
Вашето зеге с махално движение е проектирано за рязане на дърво, метал и пластмаси.
1. Бутон „включен/ изключен”
2. Спирачен бутон
3. Колело за нагласяне на скоростта
4. Обезопасяващ предпазител
5. Държач на режещото острие
6. Железен плаз
7. Бутон на махално действие
8. Държач на ключ шестограм
9. Връзка за екстракция на прах
Поставяне на режещо острие (фиг. B)
При отваряне на държача на режещото острие (5) трябва да се пази чистота и да не попада прах,
отделил се при рязане.
Развийте застопоряващите винтове (11).
Плъзнете режещото острие нагоре до възпирката в държача на острието (5). Уверете се, че
задната част на режещото острие е скопчано в отвора на направляващата ролка (12).
Здраво затегнете застопоряващите винтове (11).
Застопоряващите винтове (11) могат да се разхлабят по време на употреба от вибрацията или да
режещото острие да се повреди. Периодично проверявайте дали острието е здраво захванато и ако
е необходимо затегнете застопоряващите винтове. Извършвайте тази проверка само след като
машината е била изключена, щепселът е бил изваден от контакта и режещото острие е застанало
напълно неподвижно!
Острите режещи остриета създават най-добър резултат. Подменяйте износеното острие с ново на
време.
Помнете, че продължителната употреба на износени режещи остриета намалява прецизността на
машината и може да доведе до претоварване на мотора!
Рязане под ъгъл за откос (фиг. C)
Максималното рязане под ъгъл за откос на ляво/ дясно е 45°.
Развийте застопоряващите винтове (13).
Наклонете железния плаз (6) до желания ъгъл на откоса.
Здраво завийте застопоряващите винтове (13).
Проверил: Р.Ч./24.03.2015г
Употреба на бутона за махално действие (фиг. A)
Бутонът за махално действие (11) се използва, за да се нагласи точния ъгъл на рязане за
материала.
Завъртете бутон (7) до желаната позиция на махално действие. Обърнете се към долната
таблица за коректната позиция на махално действие за различните материали.
Материал Позиция на махалното действие
Дърво I-II
Пластмаса I
Алуминий 0-I
Стомана 0
Керамика 0
Гума 0
Употреба на връзката за екстракция на прах (фиг. A)
Връзката за екстракция на прах (9) заедно с външен уред за вакуумно почистване извеждат праха от
работната повърхност.
Поставете адаптера (10) на връзката за извеждане на прах (9).
Свържете уреда за вакуумно почистване към машината.
Включване и Изключване (фиг. A)
За да включите машината, натиснете бутона „включен/ изключен” (1).
За да изключите машината, освободете бутона „включен/ изключен” (1).
За да превключите на непрекъснат режим на работа, държите бутона „включен/ изключен” (1)
напълно натиснат и едновременно с това натиснете спирачния бутон (2). После освободете бутона
„включен/ изключен”.
За да изключите непрекъснатия режим на работа, отново натиснете бутона „включен/ изключен”
(1).
Когато режете метал, винаги използвайте охлаждаща течност (например масло или вода), за да
предотвратите прегряване на машината или обработвания детайл.
Смазване (фиг. B)
Периодично добавяйте какпа масло за смазване на направляващата ролка (12).
ПОЧИСТВЕНЕ И ПОДДРЪЖКА
Машината не изисква някаква специална поддръжка.
Периодично почиствайте вентилационните отвори.
ТЕХНИЧЕСКИ ДАННИ
Напрежение на захранващата мрежа V 230
Честота на захранващата мрежа Hz 50
Консумирана мощност W 600
Скорост без натоварване мин-1 0-3.000
Дължина на хода мм 18
Максимална дълбочина при рязане
дърво мм 65
стомана мм 6
Ъгъл за откос º 0-45
Тегло кг 2.0
Проверил: Р.Ч./24.03.2015г
ОКОЛНА СРЕДА
Ако е необходимо да подмените своята машина след продължителна употреба не я оставяйте в
домашния отпадък, а я изхвърлете по природосъобразен.
