VISP2 - 1 - VELLEMAN

VISP2 – INDOOR CAMERA PAN-TILT MOTOR 24V AC

1. Introduction

Thank you for buying the VISP2! Please read the manual thoroughly before bringing this device into service.

If the device was damaged in transit, don't install or use it and contact your dealer.

2. Installation & Maintenance

Install the unit on a wall bracket by means of the 2 included stainless steel M6x15 screws. Secure the VISP2 to the

wall bracket by fastening the screws from the bottom of the wall bracket into the unit.

The VISP2 requires no lubrication or maintenance for the life of the unit.

3. Wiring

Compose the interconnecting cable in accordance with the figure below for proper operation.

1. COMMON (red)

2. AC24V/AUTO (black)

3. TILT DOWN (blue)

4. TILT UP (yellow)

5. PAN RIGHT (green)

6. PAN LEFT (white)

Inverted Mounting: when the unit is mounted in the inverted position, the left-right directions are reversed for manual

operation. This must be corrected when wiring the cable between control unit and the VISP2. Simply reverse the

leads going to terminals 5 and 6.

4. Adjusting Limit Stops

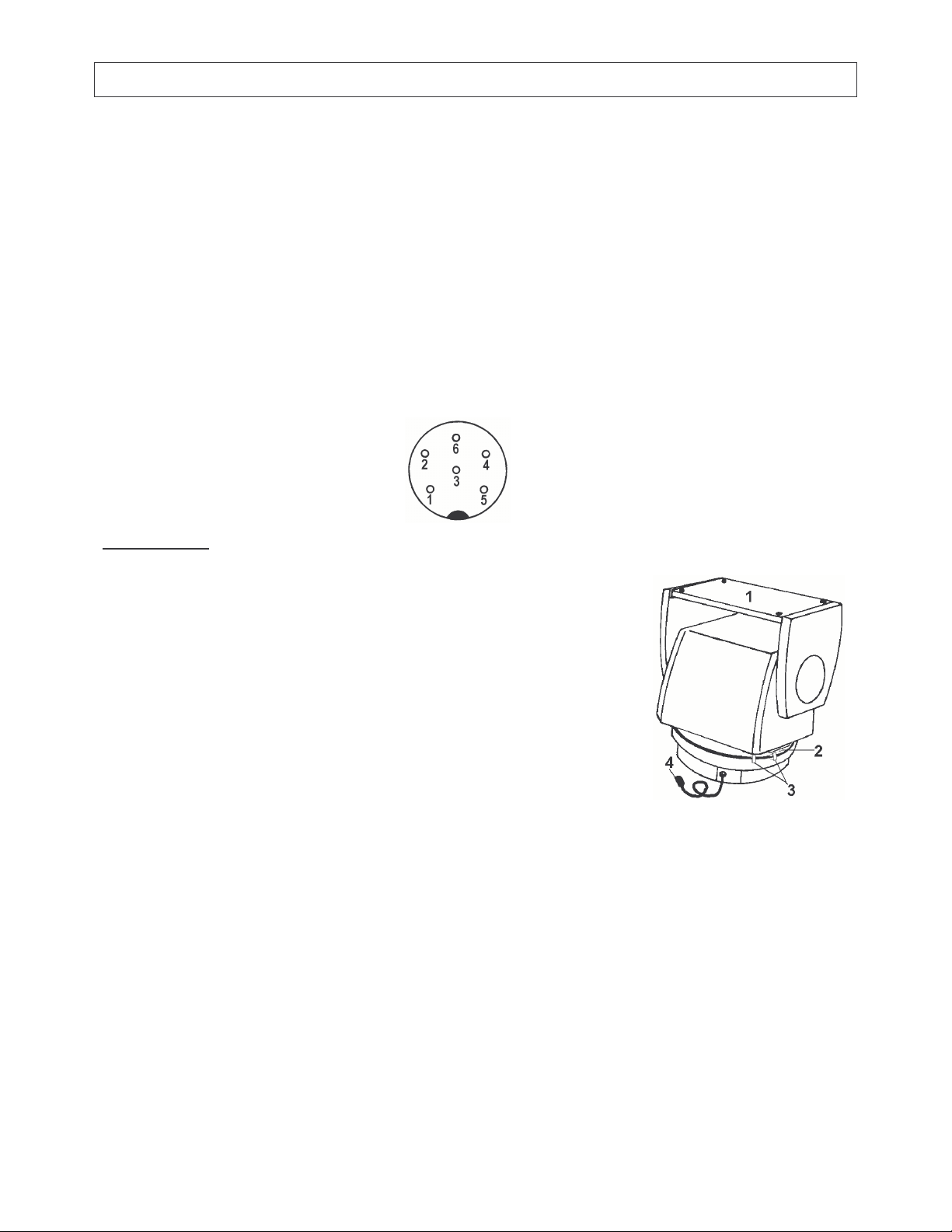

1. Camera Mounting Plate

2. Limit switch

3. Right/left pan limit stop

4. Connection to control (VSCP1)

When the cable is installed and unit has been mounted, plug the control unit into

AC 24V source. Make sure the auto switch is in the OFF position. Adjust the pan

limit stops by taking them off and putting them where you want them to be.

5. Specifications

Angular travel Pan: 355° / Tilt: ± 100°

Limited Stop Externally adjustable

Speed Pan/tilt: 5° / second

Load Rating 7 kg

Input Voltage 24Vac

Power Consumption 7W

Cable Requirement Six-conductor, unshielded

Operating Temperature -5°C to + 60°C

Construction plastic

Finish beige

Dimensions 179 x 115 x 180mm

Weight 1.6kg

The information in this manual is subject to change without prior notice.

VISP2 - 2 - VELLEMAN

VISP2 – PAN/TILT MOTOR VOOR BINNENCAMERA 24V AC

1. Inleiding

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Als het toestel werd

beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Installatie & onderhoud

De module moet op een wandhouder gemonteerd worden. Om de zwenk- en kantelmodule op de wandhouder te

bevestigen, heeft u de 2 roestvrijstalen schroeven M6x15 nodig die samen met de VISP2 geleverd wordt. Steek de

schroeven door de onderkant van de wandhouder in de module en draai ze stevig aan.

De VISP2 dient niet te worden gesmeerd en vereist geen onderhoud.

3. Bekabeling

Stel de verbindingskabel samen zoals aangeduid in de figuur hieronder voor een goede werking.

1. COMMON (rood)

2. AC24V/AUTO (zwart)

3. TILT NEER (blauw)

4. TILT OP (geel)

5. PAN RECHTS (groen)

6. PAN LINKS (wit)

Omgekeerde montage: wanneer de module ondersteboven wordt gemonteerd, wordt de links/rechts-regeling voor

manuele bediening omgekeerd. Dit moet gecorrigeerd worden bij het aanbrengen van de kabel tussen de

regeleenheid en de VISP2. Verwissel de verbindingsdraden van aansluitpunten 5 en 6.

4. Instellen van de eindbegrenzers

1. Camerahouder

2. Eindschakelaar

3. Eindbegrenzer links/rechts

4. Aansluiting op regeleenheid (VSCP1)

Sluit, na de installatie van kabel en module, de regeleenheid aan op een 24Vac

stroombron. Zorg dat de auto-schakelaar op OFF staat. Regel de eindbegrenzers

door deze eraf te nemen en te plaatsen waar u ze wenst.

5. Specificaties

Max. bewegingsvrijheid Zwenken: 355° / Kantelen: ± 100°

Eindbegrenzing Extern instelbaar

Snelheid zwenken/kantelen: 5° / seconde

Nominale belasting 7kg

Ingangsspanning 24Vac

Verbruik 7W

Kabelvereiste Zes stroomdraden, niet afgeschermd

Werktemperatuur -5°C tot + 60°C

Materiaal plastic

Afwerking beige

Afmetingen 179 x 115 x 180mm

Gewicht 1.6kg

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

VISP2 - 3 - VELLEMAN

VISP2 – MOTEUR PAN/TILT POUR CAMERA INTERIEUR 24V CA

1. Introduction

Nous vous remercions de votre achat ! Lisez le présent manuel attentivement avant la mise en service de l'appareil.

Si l’appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur.

2. Installation & maintenance

Installez le VISP2 sur un support mural avec les 2 vis M6x15 en acier inoxydable inclus. Fixez le dispositif au support

mural en insérant les vis dans le dispositif par le côté inférieur du support mural. Serrez bien les vis.

Le VISP2 ne nécessite pas de graissage ni de maintenance pendant toute la durée de vie du dispositif.

3. Câblage du dispositif

Confectionnez le câble d'interconnexion selon la figure ci-dessous en vue d'un fonctionnement correct.

1. COMMUN (rouge)

2. AC24V/AUTO (noir)

3. INCLINAISON (TILT) BAS (bleu)

4. INCLINAISON (TILT) HAUT (jaune)

5. BALAYAGE (PAN) DROITE (vert)

6. BALAYAGE (PAN) GAUCHE (blanc)

Montage inverse: lorsque le dispositif est monté en position inversée, les directions gauche et droite sont inversées

pour une utilisation manuelle. Cela doit être corrigé par le câblage entre l'unité de contrôle et le VISP2. Inversez les

fils allant vers les bornes 5 et 6.

4. Réglage des arrêts

1. Plateau de montage de la caméra

2. Interrupteur de fin de course

3. Arrêt du balayage gauche/droite

4. Connexion à l'unité de contrôle (VSCP1)

Quand le câble est installé et l'appareil est monté, connectez l'unité de contrôle à la

source 24Vca. Vérifiez que le commutateur auto est en position OFF. Réglez le

balayage horizontal en enlevant les arrêts et les installant où vous voulez.

5. Spécifications

Angle de balayage Horizontal : 355° / Vertical : ± 100°

Arrêt Réglage externe

Vitesse Balayage hor/vert: 5° / seconde

Charge estimée 7 kg

Tension d'entrée 24Vca

Consommation 7W

Câblage requis Six fils, non blindé

Température de fonctionnement -5°C à + 60°C

Structure plastique

Finition beige

Dimensions 179 x 115 x 180mm

Poids 1.6kg

Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable.

VISP2 - 4 - VELLEMAN

VISP2 – MOTOR PAN/TILT PARA CÁMARA INTERIOR 24V CA

1. Introducción

¡Gracias por haber comprado el VISP2! Lea cuidadosamente las instrucciones de este manual antes de usarlo.

Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instalación & mantenimiento

Instale el VISP2 con los 2 tornillos M6x15 de acero inoxidable (incl.) en un soporte mural. Fije el aparato al soporte

mural introduciendo los tornillos en la parte inferior del soporte mural. Apriételos bien.

No es necesario engrasar el VISP2 ni necesita un mantenimiento durante toda su duración de vida.

3. Cableado

Para obtener un funcionamiento correcto, forme el cable de conexión como se indica en la siguiente figura.

1. COMÚN (rojo)

2. AC24V/AUTO (negro)

3. INCLINACIÓN (TILT) HACIA ABAJO (azul)

4. INCLINACIÓN (TILT) HACIA ARRIBA (amarillo)

5. ROTACIÓN (PAN) HACIA LA DERECHA (verde)

6. ROTACIÓN (PAN) HACIA LA IZQUIERDA (blanco)

Montaje inverso: al montar el aparato al revés, se invierten las direcciones ‘izquierda’ y ‘derecha’ para un uso

manual. Esto debe corregirse al conectar el cable entre la unidad de control y el VISP2. Cambie los hilos de

conexión de los bornes 5 y 6.

4. Ajuste de las paradas

1. Soporte para la cámara

2. Parada de la rotación PAN izquierda/derecha

3. Botón de parada de rotación

4. Conexión a la unidad de control (VSCP1)

Después de haber conectado el cable y después de haber montado el aparato,

conecte la unidad de control a la fuente 24Vca. Verifique si el conmutador auto está

en la posición OFF. Ajuste la rotación PAN horizontal quitando las paradas e

instalándolas donde quiera.

5. Especificaciones

Ángulo de rotación Horizontal : 355° / Vertical : ± 100°

Parada Ajuste externo

Velocidad Rotación hor/vert: 5° / segundo

Carga estimada 7 kg

Tensión de entrada 24Vca

Consumo 7W

Cableado requerido Seis hilos, no blindados

Temperatura de funcionamiento de -5°C a + 60°C

Estructura de plástico

Acabado beige

Dimensiones 179 x 115 x 180mm

Peso 1.6kg

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

VISP2 - 5 - VELLEMAN

VISP2 – SCHWENK-/NEIGE-SYSTEM FÜR KAMERA (INNENBEREICH) - 24V AC

1. Einführung

Danke für den Kauf des VISP2! Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung sorgfältig durch.

Überprüfen Sie, ob Transportschäden vorliegen; sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden

Sie sich an Ihren Händler.

2. Installation und Wartung

Montieren Sie die Einheit auf einem Wandbügel mithilfe der 2 mitgelieferten rostfreien M6x15 Schrauben. Befestigen

Sie das VISP2 an der Wand, indem Sie die Schrauben von der Unterseite des Wandbügels in die Einheit einschrauben.

Das VISP2 erfordert keine Schmierung oder Wartung während der Lebensdauer.

3. Verkabelung

Schließen Sie, für korrekten Betrieb, das Verbindungskabel gemäß der Abbildung unten an.

1. COMMON (rot)

2. AC24V/AUTO (schwarz)

3. NEIGE ABWÄRTS (blau)

4. NEIGE AUFWÄRTS (gelb)

5. SCHWENK RECHTS (grün)

6. SCHWENK LINKS(weiß)

Umgekehrte Montage: wenn die Einheit in umgekehrter Position montiert ist, sind die links-rechts Richtungen bei dem

manuellen Betrieb umgekehrt. Das muss bei der Verkabelung zwischen der Steuereinheit und dem VISP2 korrigiert

werden. Kehren Sie einfach die Kabel zu den Anschlüssen 5 und 6 um.

4. Endanschläge einstellen

1. Kamera-Montageplatte

2. Endschalter

3. Rechts/Links Endanschlag

4. Verbindung zur Kamerasteuerung (VSCP1)

Wenn das Kabel angeschlossen ist und die Einheit montiert worden ist, stecken Sie

die Steuereinheit in die AC 24V Quelle. Achten Sie darauf, dass der Autoschalter in

der AUS-Position steht. Sie können die Endanschläge regeln, indem Sie diese

abnehmen und erneut an den von Ihnen gewünschten Positionen anbringen.

5. Technische Daten

Winkelausschlag Schwenkbereich : 355° / Neigebereich : ± 100°

Endanschläge von außen einstellbar

Geschwindigkeit Schwenk: 5°/Sek., Neige: 5°/Sek.

Tragkraft 7 kg

Eingangsspannung 24Vac

Stromverbrauch 7W

Kabelbedarf 6 Leitungen, nicht-abgeschirmt

Betriebstemperatur -5°C bis + 60°C

Material Plastik

Anstrichfarbe beige

Abmessungen 179 x 115 x 180mm

Gewicht 1.6kg

Alle Änderungen vorbehalten.
