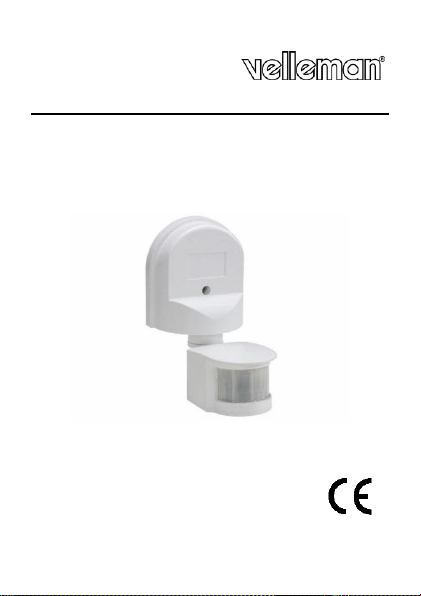

PIR1300

PIR MOTION DETECTOR

IR-BEWEGINGSDETECTOR

DÉTECTEUR DE MOUVEMENTS IR

DETECTOR DE MOVIMIENTOS IR

IR-BEWEGUNGSMELDER

CZUJNIK RUCHU NA PODCZERWIEŃ

SENSOR DE MOVIMENTO POR INFRAVERMELHOS

USER MANUAL 2

GEBRUIKERSHANDLEIDING 7

MODE D'EMPLOI 12

MANUAL DEL USUARIO 17

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 32

PIR1300

V. 02 –15/10/2015 2 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, do not install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized

users.

Risk of electroshock when opening the cover. Touching

live wires can cause life-threatening electroshocks. Do not

touch the metal parts of the socket!

There are no user-serviceable parts inside the device. Refer

to an authorized dealer for service and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last

pages of this manual.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

Protect the device against extreme heat and dust.

Familiarise yourself with the functions of the device before actually

using it.

PIR1300

V. 02 –15/10/2015 3 ©Velleman nv

All modifications of the device are forbidden for safety reasons.

Damage caused by user modifications to the device is not covered

by the warranty.

Only use the device for its intended purpose. Using the device in

an unauthorised way will void the warranty.

Damage caused by disregard of certain guidelines in this manual

is not covered by the warranty and the dealer will not accept

responsibility for any ensuing defects or problems.

4. Features

easy to install and to use

detects day and night automatically

adjustable detection area: down/up, left/right

adjustable activation duration

5. Installation

5.1 Installation Guidelines

Avoid pointing the detector towards objects with highly reflective

surfaces such as mirrors.

Avoid pointing the detector near heat sources such as heating

vents, air conditioning units, etc.

Avoid pointing the detector towards objects that may move in the

wind such as curtains, plants, etc.

Install the detector at a distance of minimum 60 cm when using a

lamp of 60 W or more.

5.2 Installation

Use an appropriate cross-headed screwdriver.

1. Loosen the screw at the front cover of the detector. Remove the

cover.

2. Fix the detector to the wall using the included screws and plugs.

PIR1300

V. 02 –15/10/2015 4 ©Velleman nv

loosen screw and remove

cover

fix detector to wall

5.3 Connection

Risk of electroshock! Touching live wires can cause life-

threatening electroshocks.

Have the device repaired by qualified personnel.

Disconnect the power source.

Cover and shield any adjacent live components.

Ensure the device cannot be switched on.

Make sure the power supply is disconnected.

1. Connect the necessary cables according to the markings inside

the detector’s housing. Make sure all connections are tightly

secured.

2. Close the detector and switch on the power. Proceed with the test.

PIR1300

V. 02 –15/10/2015 5 ©Velleman nv

5.4 Testing the Detector

1. Test the detector at the point of time you feel the lamp needs to

be switched on.

2. Turn the SENS and LUX knobs fully clockwise; turn the TIME

knob fully anti-clockwise.

3. Switch on the power. The detector needs a warm-up time of

± 30 seconds before it will switch on the connected lamp. When

no signal is detected, the lamp will switch off after

± 10 seconds.

4. Turn the LUX knob fully anti-clockwise. The lamp should switch

off.

5.5 Setting the Detector

1. Turn the SENS and LUX knobs until the lamp switches on.

2. Now, set the switch-off delay with the TIME knob going from

± 10 seconds to ± 7 minutes.

3. Close the detector with the cover and tighten the screw.

PIR1300

V. 02 –15/10/2015 6 ©Velleman nv

6. Cleaning and Maintenance

The detector does not need any particular maintenance. However,

occasionally wipe it with a damp cloth to keep it looking new. Do not

use harsh chemicals, cleaning solvents or strong detergents.

7. Technical Specifications

power supply

220-240 V~, 50 Hz, 6 A max.

detection range

5-12 m

detection angle

180°

light control

3 to 2000 lux (adjustable)

activation duration

min. 10 s ± 3 s to max. 7 min ± 2 min

installation height

1.8-2.5 m

power consumption

0.5 W

motion speed detection

0.6-1.5 m/s

working temperature

-20° C to +40° C

working humidity

< 93 % RH

max. rated load

resistive

1200 W

inductive

300 W

IP-rating

IP44

switch type

relay

relay output

normally open (N.O.)

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulting from (incorrect) use of this device. For more info

concerning this product and the latest version of this manual,

please visit our website www.velleman.eu. The information in

this manual is subject to change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

PIR1300

V. 02 –15/10/2015 7 ©Velleman nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle burgers van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw dealer of

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en

onbevoegden.

Elektrocutiegevaar bij het openen van de behuizing.

Raak geen kabels aan die onder stroom staan om dodelijke

elektrische schokken te vermijden. Raak de metalen

delen van het stopcontact nooit aan!

Er zijn geen door de gebruiker vervangbare onderdelen in

dit toestel. Voor onderhoud of reserveonderdelen,

contacteer uw dealer.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie

achteraan deze handleiding.

Bescherm tegen schokken. Vermijd brute kracht tijdens de

bediening.

Bescherm tegen stof en extreme temperaturen.

PIR1300

V. 02 –15/10/2015 8 ©Velleman nv

Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie

vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die hier

rechtstreeks verband mee houden.

4. Eigenschappen

eenvoudige installatie en bediening

detecteert automatisch dag en nacht

regelbaar detectiebereik: omlaag/omhoog, links/rechts

instelbare activeringsduur

5. Installatie

5.1 Installatie-instructies

Richt de detector niet op voorwerpen met sterk reflecterende

oppervlakken, zoals spiegels.

Richt de detector niet op warmtebronnen zoals

ventilatieopeningen, airconditioning, enz.

Richt de detector niet op voorwerpen die in de wind bewegen

zoals gordijnen, planten, enz.

Installeer de detector op een minimumafstand van 60 cm wanneer

u een lamp gebruikt van 60 W of hoger.

5.2 Installatie

Gebruik een geschikte kruiskopschroevendraaier.

1. Draai de schroef aan de voorkant van de detector los. Verwijder

de klep.

2. Bevestig de bewegingsdetector aan de muur met de

meegeleverde schroeven en pluggen.

PIR1300

V. 02 –15/10/2015 9 ©Velleman nv

draai de schroef los en

verwijder de klep

bevestig de

bewegingsdetector aan de

muur

5.3 Aansluiting

Elektrocutiegevaar! Raak geen kabels aan die onder

stroom staan om dodelijke elektrische schokken te

vermijden.

Laat het onderhoud van het toestel over aan een

vakman.

Ontkoppel het toestel van het lichtnet.

Zorg voor afscherming van nabijgelegen, onder

spanning staande onderdelen.

Zorg ervoor dat het toestel niet kan worden

ingeschakeld.

Trek de stekker uit het stopcontact.

1. Sluit de kabels aan volgens het aansluitschema, dat zich aan de

binnenkant van de behuizing bevindt. Zet alle aansluitingen

stevig vast.

2. Sluit de detector en schakel de stroom in. Begin met de test.

PIR1300

V. 02 –15/10/2015 10 ©Velleman nv

5.4 De detector testen

1. Test detector op het gewenste tijdstip.

2. Draai de SENS en LUX knoppen volledig in wijzerzin. Draai de

TIME knop geheel naar links.

3. Schakel het toestel in. Het duurt ± 30 seconden voordat de

bewegingsdetector de aangesloten lamp inschakelt. Als er geen

signaal wordt waargenomen, schakelt de lamp uit na

± 10 seconden.

4. Draai de LUX knop geheel naar links. De lamp schakelt uit.

5.5 De detector instellen

1. Draai aan de SENS en LUX knoppen tot de lamp inschakelt.

2. Stel de uitschakelvertraging in met de TIME knop

(± 10 seconden en ± 7 minuten).

3. Sluit de detector met de klep en draai de schroef vast.

Inhaltsverzeichnis

Sprachen:

Andere Velleman Sicherheitssensor Handbücher

Velleman

Velleman ZLUV220 Bedienungsanleitung

Velleman

Velleman Whadda WPM407 Bedienungsanleitung

Velleman

Velleman PIR45 Bedienungsanleitung

Velleman

Velleman ham1011 Bedienungsanleitung

Velleman

Velleman ZLLPIR Bedienungsanleitung

Velleman

Velleman PIR500 Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PIR500 Bedienungsanleitung

Velleman

Velleman Perel EMS100 Bedienungsanleitung

Velleman

Velleman PIR050 Bedienungsanleitung

Velleman

Velleman HAM841K Bedienungsanleitung

Velleman

Velleman CS100N Bedienungsanleitung

Velleman

Velleman PIR451B Bedienungsanleitung

Velleman

Velleman PEM300D Bedienungsanleitung

Velleman

Velleman PIR1200C Bedienungsanleitung

Velleman

Velleman PIR1200B Bedienungsanleitung

Velleman

Velleman PIR451 Bedienungsanleitung

Velleman

Velleman PIR105 Bedienungsanleitung

Velleman

Velleman PEREL EMS101 Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PIR41 Bedienungsanleitung

Velleman

Velleman PIR700 Bedienungsanleitung

Velleman

Velleman PIR416 Bedienungsanleitung

Velleman

Velleman PEM300D Bedienungsanleitung

Beliebte Sicherheitssensor Handbücher anderer Marken

THORLABS

THORLABS PDA10JT Bedienungsanleitung

Waeco

Waeco UV-DETECT Bedienungsanleitung

Intermatic

Intermatic IOS-DSIMF Bedienungsanleitung

urmet domus

urmet domus 1083 Bedienungsanleitung

Siemens

Siemens AZL66 Series Bedienungsanleitung

BTI

BTI Profiline Multi Finder Bedienungsanleitung

Challenger

Challenger SL01 Bedienungsanleitung

DMP Electronics

DMP Electronics 1122INT Bedienungsanleitung

Rielta

Rielta Ladoga MK-RK Bedienungsanleitung

Mirion Technologies

Mirion Technologies ACCURAD PRD Bedienungsanleitung

Bosch

Bosch DS835 Bedienungsanleitung

DBI SALA

DBI SALA EZ Stop Bedienerhandbuch

Lamptime

Lamptime ST05C Bedienungsanleitung

Ubiquiti

Ubiquiti MFI-MSC Bedienungsanleitung

Subsite

Subsite 910R Montageanleitung

Satel

Satel OPAL Pro Bedienungsanleitung

Aleph

Aleph XC-1XTEU Bedienungsanleitung

Pima

Pima LARIS QUAD Bedienungsanleitung
