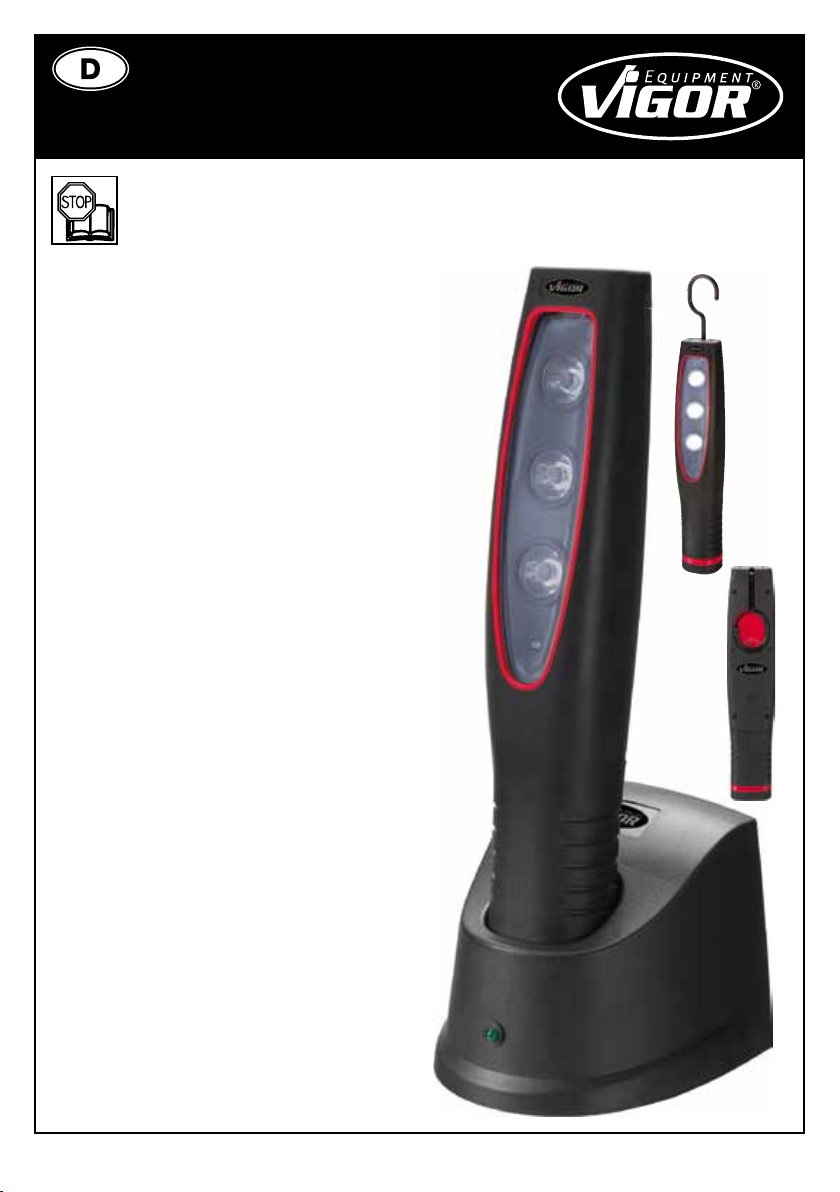

Vigor V 2668 Montage- und Bedienungsanleitung

ViGOR GmbH • } 10 04 61 • D-42804 Remscheid • Germany

[

+49 (0) 21 91 / 97 95 •

+49 (0) 21 91 / 97 96 00 •

]

[email protected] •

vigor-equipment.com

Die 3 Watt LED Leuchte ist sehr energiesparend,

langlebig und vielseitig einsetzbar in:

Werkstatt, Garage, Automobil, Lager, Haushalt

und anderen Bereichen.

Funktion und Beschreibung - 3 Watt LED Leuchte:

1. 3x 1Watt Hochleistungs LEDs ca.

1200 Lux (1 m Abstand)

2. Wieder auadbarer LI-ON-Akku

3. Leuchtdauer 4,5 h

4. Mit Ein-/Aus-Schalter

5. Einklappbarer Kunststoffhaken oben

6. IP Code 54

7. LI-ON-Akku: 3,7 Volt DC, 3500 m AH

Elektrische Leistung - Ladegerät:

Eingang: 100 – 240 Volt AC, 50 / 60 Hz

Ausgang: 5 Volt DC / 1200 mA

IP Schutzklasse: 20

Auade Anweisung

• Ladegerät in eine Steckdose (100 – 240 Volt AC,

50 / 60 Hz) einstecken und Lampe in das Ladege-

rät stellen.

Die LED Anzeige am Ladegerät leuchtet rot.

• Nach einer Auadezeit von ca. 3,5 – 4 Stunden ist

der Akku vollständig geladen. (Erstes Auaden

ca. 5 h).

• Ladekabel aus der Steckdose ausstecken.

Die Leuchte ist nun betriebsbereit und kann mit

dem Schalter eingeschaltet werden.

• Der Akku darf nur mit dem mitgelieferten Lade-

gerät des Herstellers aufgeladen werden.

Um Beschädigungen zu vermeiden, verwenden

Sie bitte keine anderen Ladegeräte.

• Bei Nichtgebrauch, muss das Ladekabel aus der

Steckdose ausgesteckt werden.

• Leuchte möglichst im Trockenen verwenden.

Keinesfalls dauerhaft in feuchter oder nasser

Umgebung einsetzen.

Anwendungshinweis

3 Watt LED-Leuchte

V 2668

V 2668 AH-I

ViGOR GmbH • } 10 04 61 • D-42804 Remscheid • Germany

[

+49 (0) 21 91 / 97 95 •

+49 (0) 21 91 / 97 96 00 •

]

[email protected] •

vigor-equipment.com

Warnhinweise

Elektrische Energien können schwere Verlet-

zungen verursachen.

Zum Schutz gegen elektrischen Schlag, Verlet-

zungs- und Brandgefahr sind folgende grundsätz-

liche Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht

beschädigt sein. Leuchten / Ladestationen, die

fallen gelassen wurden oder beschädigt sind,

müssen vor Wiederinbetriebnahme von Fachper-

sonal geprüft werden.

• Verlegte Kabel dürfen keine heißen oder schar-

fen Teile berühren oder in einer anderen Weise

beschädigt werden. Kabel sind so zu verlegen,

dass sie für Personen keine Stolpergefahr darstel-

len.

• 3 Watt LED Leuchte nicht Wasser oder anderen

Flüssigkeiten aussetzen. Dabei können gefähr-

liche Spannungsentladungen entstehen.

• Alle Service- oder Reparaturarbeiten immer

durch Fachpersonal ausführen zu lassen. Um die

Betriebssicherheit auf Dauer zu gewährleisten,

dürfen nur Originalersatzteile verwendet werden.

• Die 3 Watt LED Leuchte nicht selbst zerlegen / öff-

nen. Unsachgemäßer Zusammenbau kann zur

Beeinträchtigung der Funktionstüchtigkeit, zu

Feuer, zu einem elektrischen Schlag und / oder

zu Verletzungen führen.

• Schutzvorrichtungen dürfen nicht entfernt wer-

den.

• Niemals direkt in die Leuchte sehen, die Lichtstär-

ke kann Verletzungen am Auge hervorrufen.

• Verlängerungskabel müssen für die Ladestation

ausreichend dimensioniert sein. Kabel, die nicht

für die betreffende Stromstärke ausgelegt sind,

können überhitzen.

• Die 3 Watt LED Leuchte und Ladegerät erwär-

men sich während des Ladevorganges leicht.

Dies stellt keine Beeinträchtigung der Funktion

dar. Bei der Handhabung ist entsprechende

Vorsicht geboten.

• Die 3 Watt LED Leuchte nur an Orten verwenden,

die durch geltende Verordnungen für Arbeits-

bereiche und elektrische Anlagen bestimmt und

vorgeschrieben werden.

Entsorgung

Zur Entsorgung muss die Leuchte und der

LI-ION-Akku dem jeweiligen öffentlichen

Recyclingsystem zugeführt werden.

Gewährleistung

Bei nicht bestimmungsgemäßer Verwendung

erlischt die Gewährleistung. Nicht bestimmungs-

gemäße Verwendung liegt vor:

• Für Produkte, die von Personen verändert, mo-

diziert oder repariert wurden, die nicht ViGOR-

Equipment angehören,

• Bei Missbrauch, unsachgemäßer Handhabung,

Fahrlässigkeit und Abweichung von normalen

Verfahrensweisen oder den Anweisungen und

Spezikationen von ViGOR-Equipment oder

• Bei Verwendung in Zusammenhang mit einem

anderen Produkt, Gerät, Bauteil oder System,

das entweder defekt, die Ursache für einen De-

fekt oder nicht für den Gebrauch in Zusammen-

hang mit diesem Produkt vorgesehen ist.

EG-Konformitätserklärung

Produktbezeichnung: 3x1 Watt LED Leuchte

Typenbezeichnung: ViGOR V2668

Wir erklären, dass das bezeichnete Produkt die Be-

stimmungen der EU-Richtlinien Elektro magnetische

Verträglichkeit 2004/108/EG und Niederspannung

2006/95/EG erfüllt.

Des Weiteren erklären wir, dass die Konformität zu

folgenden Normen gegeben ist:

DIN EN 55015:2006+A1:2007+A2:2009; DIN EN

61547:2009; DIN EN 61000-3-2:2006+A2:2009

DIN EN 61000-3-3:2008; DIN EN 60598-

1:2008+A11:2009; DIN EN 60529:1991+A1:2000

Datum: 16.04.2012

Hermann J. ZERVER

HAZET-WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstr. 25*29

42857 Remscheid

ViGOR GmbH • } 10 04 61 • D-42804 Remscheid • Germany

[

+49 (0) 21 91 / 97 95 •

+49 (0) 21 91 / 97 96 00 •

]

[email protected] •

vigor-equipment.com

The 3 Watt LED Work Light is very power-saving,

durable and versatile for using in:

workshops, garages, cars, storages, household and

other areas.

Operation and specication:

- 3 Watt LED Work Light:

1. 3x 1Watt high-performance LED approx.

1200 Lux (at a distance of 1 m)

2. Rechargeable Lithium-Ion battery

3. Operation time 4.5 h

4. With on/off-switch

5. Retractable plastic hooks above

6. IP Code 54

7. Lithium-Ion battery: 3.7 volts DC, 3500 m AH

Electric power - Battery charger:

Input: 100 – 240 volts AC, 50 / 60 Hz

Output: 5 volts DC / 1200 mA

Protection degree: IP 20

Charging Instructions

• Plug the battery charger into an outlet (100 – 240

volts AC, 50 / 60 Hz) and put the work light into

the battery charger.

The red LED at the battery charger lights up.

• After a charging time of approx. 3.5 – 4 hours the

battery is fully charged. (Initial charging approx.

5 h).

• Plug out the battery charger of the outlet rst.

Now the light is ready for operation and may be

switched on.

• The battery may only be charged by the pro-

vided battery charger of the manufacturer.

In order to avoid damages please do not use

other battery chargers.

• The battery charger must be unplugged when it

is not in use.

• Use the light in dry areas if possible. It may not be

permanently used in humid or wet environment.

Application Note

3 Watt LED Work Light

V 2668

ViGOR GmbH • } 10 04 61 • D-42804 Remscheid • Germany

[

+49 (0) 21 91 / 97 95 •

+49 (0) 21 91 / 97 96 00 •

]

[email protected] •

vigor-equipment.com

Warning

Electrical energy can cause serious injuries.

In order to avoid electrical shock, injuries or 

re the following safety instructions have to be

observed and respected:

• Please make sure that lead and housing are

not damaged. Lights and charging stations that

have been dropped or that are damaged,

must be checked by qualied personnel before

restarting operation.

• When laying the power supply lead, please

make sure that it does not come into contact

with hot or sharp parts and that it cannot be

damaged in another way. The lead is to be laid

in such a way that it does not constitute a risk of

stumbling.

• 3 Watt LED Work Light must not be exposed to

water or other liquids.

Dangerous voltage discharge may occur.

• Service and repair work should be carried out

by qualied technical personnel only. In order

to ensure the working reliability in the long term,

always use original spare parts.

• The 3 Watt LED Work Light must not be disas-

sembled. Inappropriate assembly can lead to a

reduction of the functionality, to  re, to electrical

shocks and/or to injury.

• Do not remove any safety devices.

• Never look directly into the light, the light intensity

is strong enough to cause eye injuries.

• If an extension cord is necessary, it must be

sufciently dimensioned for the charging station.

Cables which are not appropriate for the neces-

sary amperage may overheat.

• When recharging, both the 3 Watt LED Work

Light and the charging station slightly warm up

which does not reduce their functionality. When

working with the work light, appropriate caution

is required.

• Only use the 3 Watt LED Work Light within the pre-

scribed places, and governed under the current

regulations relating to the working environment

and to electrical systems.

Disposal

For disposal the light and the Lithium-Ion

battery must be supplied to the respective

public recycling system.

Warranty

Any deviation from the intended use is not allowed

and will be considered as improper use. Improper

use means:

• Products that have been modied or repaired by

persons not belonging to ViGOR-Equipment.

• Misuse, improper handling, negligence and

any deviation from the intended use or from

the instructions and specications of ViGOR-

Equipment or

• Use in combination with any other product,

device, component or system that is damaged,

may cause malfunction or is not intended for use

in combination with this tool.

EC Declaration of Conformity

Product: 3x1 Watt LED Work Light

Article No.: ViGOR V2668

We declare that the above designated product is

in compliance with the following European Com-

munity Directives: Electromagnetic Compatibility

2004/108/EC and Low Voltage Directive 2006/95/

EC.

Furthermore we declare that the product is in com-

pliance with the following standards:

DIN EN 55015:2006+A1:2007+A2:2009; DIN EN

61547:2009; DIN EN 61000-3-2:2006+A2:2009

DIN EN 61000-3-3:2008; DIN EN 60598-

1:2008+A11:2009; DIN EN 60529:1991+A1:2000

Date: April 16, 2012

Hermann J. ZERVER

HAZET-WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstr. 25-29

42857 Remscheid

Germany

V 2668 AH-I 05.12/∞ 330
