Villeroy & Boch ViConnect ProActive+ Bedienungsanleitung
ProActive
DE Bedienungsanleitung NL Gebruikershandleiding
EN Operating instructions RU Руководство по
эксплуатации
ES Instrucciones de uso ZH 操作说明
FR Manuel d'utilisation PL Instrukcja obsługi
IT Istruzioni per l'uso
M.VILLEROY-BOCH.COM
Impressum
Villeroy&Boch AG
Saaruferstraße
66693 Mettlach
Deutschland
Telefon: 49 (0) 68 64 / 8 10
E-Mail: information@villeroy-boch.com
www.villeroy-boch.com
Das Herunterladen und Verwenden von Bildern
unserer Seiten ist ohne die schriftliche Zustimmung
der Villeroy&Boch AG nicht gestattet.
Copyright
Villeroy&Boch AG
Haftung
Die Inhalte unserer Seiten wurden mit
größter Sorgfalt erstellt. Für die Richtigkeit,
Vollständigkeit und Aktualität der Inhalte
können wir jedoch keine Gewähr übernehmen.
Villeroy&Boch AG ist für die eigenen Inhalte,
die sie zur Nutzung bereithält, nach den
allgemeinen Gesetzen verantwortlich. Von diesen
eigenen Inhalten sind Querverweise ("Links")
auf die von anderen Anbietern bereitgehaltenen
Inhalte zu unterscheiden. Erhalten wir davon
Kenntnis, dass die verlinkten Inhalte eine zivil-
oder strafrechtliche Verantwortlichkeit auslösen,
werden wir diese Links beseitigen.
Die Bluetooth® Wortmar-
ke und Logos sind eingetra-
gene Warenzeichen, deren
Rechte Bluetooth SIG gehö-
ren. Jeglicher Gebrauch durch
Villeroy&Boch geschieht mit
Lizenz.
Andere Warenzeichen und
Markennamen sind die ihrer
jeweiligen Besitzer.
Dieses Produkt erfüllt alle
CE Kriterien. Die Erklärung
zur Konformität kann von
Villeroy&Boch erlangt werden.
2M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7
nhaltsverzeichnis
1 Allgemeine Angaben.......................................................................................................................................... 4
1.1 Verwendete Darstellung 4
1.2 Zielgruppen 5
1.3 Gewährleistung 5
2 Sicherheit........................................................................................................................................................... 6
2.1 Bestimmungsgemäße Verwendung 6
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 6
3 Technische Daten.............................................................................................................................................. 7
4 Produktbeschreibung......................................................................................................................................... 9
4.1 Übersicht der Bauteile 9
4.2 Allgemeine Funktionsbeschreibung 11
4.3 Steuereinheit mit integriertem IR Sensor 12
4.4 Bluetooth 13
5 Bedienung.......................................................................................................................................................... 13
5.1 Bedienkonzept über das Sensorfenster 14
5.2 Bedienung über App 15
5.3 Werkseinstellungen 15
5.4 Basisfunktionen 16
5.4.1 Spülmenge............................................................................................................................................................ 16
5.4.2 Twistflush............................................................................................................................................................. 17
5.4.3 Hygienespülung.................................................................................................................................................... 17
5.4.4 AUTO-Flush Modus............................................................................................................................................. 18
5.4.5 Sensorreichweite................................................................................................................................................... 20
5.4.6 Automatische Vorspülung.................................................................................................................................... 21
5.4.7 Reinigungsmodus................................................................................................................................................. 21
5.4.8 Beleuchtungsfunktion........................................................................................................................................... 24
5.5 Servicefunktionen 25
5.5.1 Diagnosefunktion................................................................................................................................................. 25
5.5.2 Nutzerstatistik...................................................................................................................................................... 25
6 Fehlerbehebung.................................................................................................................................................. 27
7 Entsorgung......................................................................................................................................................... 29
DE
M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7 3
1 Allgemeine Angaben
Lesen Sie vor der Verwendung des Geräts die Bedienungsanleitung sorgfältig durch. Bewahren Sie
die Bedienungsanleitung stets an einem für Sie zugänglichen Ort auf.
Prüfen Sie nach der Montage das Produkt auf Schäden.
1.1 Verwendete Darstellung
Sicherheitshinweise
Warnung!
Warnung vor möglicher Gefahr.
Schwere Körperverletzung oder Tod sind möglich.
Vorsicht!
Warnung vor möglichen Gefahrensituationen.
Leichte Körperverletzung beziehungsweise Sachschäden sind möglich.
Hinweis
Für Anwendungshinweise und andere nützliche Informationen.
Handlungsanweisungen
Auszuführende Schritte sind als nummerierte Liste dargestellt. Die Reihenfolge der Schritte ist
einzuhalten.
Beispiel: 1. Handlungsschritt
2. Handlungsschritt
Ergebnisse einer Handlungsanweisung werden wie folgt dargestellt:
Beispiel: ➯Pfeil
➯Pfeil
Aufz hlungen
Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt.
Beispiel: •Punkt 1
•Punkt 2
4M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7
1.2 Zielgruppen
Die Zielgruppen dieses Quickguides sind sowohl Installateure und Elektrofachkräfte als auch die
Betreiber des Produkts.
Installateure:
Diese Fachkräfte führen gemäß Autorisierung durch den Betreiber Arbeiten aus, für die
sie durch eine Berufsausbildung oder eine vergleichbare betriebliche Ausbildung die not-
wendigen Kenntnisse besitzen, um die anfallenden Arbeiten fach- und sachgerecht sowie
sicherheits- und gefahrengerecht ausführen zu können. Ihre Arbeit unterliegt der Einwei-
sung, Kontrolle und Verantwortung durch geschultes Aufsichtspersonal/Fachpersonal,
welches durch den Betreiber eingesetzt ist.
Elektrofachkraft:
Diese Fachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an
elektrischen Anlagen auszuführen und mögliche Gefahren selbstständig zu erkennen und
zu vermeiden. Die Elektrofachkraft ist für den speziellen Einsatzort, in dem sie tätig ist,
ausgebildet und kennt die relevanten Normen und Bestimmungen.
Betreiber:
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn diese beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
1.3 Gewährleistung
Villeroy&Boch übernimmt keine Verantwortung für Fehlfunktionen und Beschädigungen bei
unsachgemäßer Montage. Verwenden Sie nur Originalteile von Villeroy&Boch.
DE
M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7 5
2 Sicherheit
Hinweis
Wichtige Informationen zum Thema Sicherheit finden Sie im begefügten
Sicherheitsheft.
Lesen Sie es aufmerksam und beachten Sie den Inhalt bei der Bedienung
des Produkts.
2.1 Bestimmungsgemäße Verwendung
ProActive darf ausschließlich mit Frischwasser verwendet werden.
ProActive nur in Verbindung mit den ViConnect-Spülkästen mit
Gesamthöhe 1120 mm – 1180 mm verwenden.
Zur bestimmungsgemäßen Verwendung gehören auch:
•das Einhalten aller Anweisungen in der Bedienungsanleitung.
•das Einhalten aller Anweisungen in der Installationsanleitung.
•das ausschließliche Verwenden von Originalersatzteilen.
•das ausschließliche Verwenden des Produkts in Gebäuden.
2.2 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter der „Bestimmungsgemäßen Verwendung“ festgelegte oder über diese
hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige
Verantwortung und der Hersteller übernimmt keinerlei Haftung.
6M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7
3 Technische Daten
Kategorie Beschreibung
Sensorfunktion Erkennen eines Objekts/einer Person im Erfassungsfeld
Sensorprinzip Aktiv-Infrarot
Spannungsversorgung ausschließlich Netzbetrieb über Schaltnetzteil
•primär: 100-240 V AC, /- 10 %, 50 - 60 Hz
•sekundär: 7 V DC, 2,5 A
Bedienelemente •Bedienung über App, siehe Kapitel 5.2, "Bedienung über
App"
•Bedienung über Sensorfenster für selektive Einstellungen/
Funktionen, siehe Kapitel 5.1, "Bedienkonzept über das
Sensorfenster"
Anzeigeelemente Smartphone oder Tablet, eine Feedback LED im Sensorfenster
Einstellfunktionen (Werkseinstellungen in Fett dargestellt)
Kategorie Beschreibung
Sensorreichweite •nah (ca. 40 cm)
•normal (ca. 65 cm)
•fern (ca. 90 cm)
Siehe Kapitel 5.4.5, "Sensorreichweite".
Schutzgrad der Elektronik IP 64*
* Staubdicht, Schutz gegen Spritzwasser aus
allen Richtungen
DE
M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7 7
Kategorie Beschreibung
Spülmenge 6,0/3,0 l/min oder 4,5/3,0 l/min
Siehe Kapitel 5.4.1, "Spülmenge".
Hygienespülung ein/aus
Hygienespülintervalle 3/6/12/24/48/72 h
Siehe Kapitel 5.4.3, "Hygienespülung".
Vorspülung ein/aus
Siehe "Automatische Vorspülung".
Spülung
AUTO-Flush-Modus aus/Single Modus/Dual Modus
Siehe Kapitel 5.4.4, "AUTO-Flush Modus".
Funktion allgemein Funktion erlaubt/Funktion ausgeblendet
Reinigungsmodus
starten
Modus aktiviert/Modus deaktiviert
Siehe Kapitel 5.4.7, "Reinigungsmodus".
Reinigungsmodus
vorzeitig stoppen
Ausschließlich über App möglich
Reinigungs-/
Sperrmodus
Reinigungsmodusdauer 60/90/120/180 s
Funktion allgemein ein/aus
Siehe Kapitel 5.4.8, "Beleuchtungsfunktion".
Helligkeit Zwischen 10 %-100 % in Intervallen von 10 %
einstellbar.
Die Werkseinstellung beträgt 70 %.
Dauer Zwischen 10 s-"EIN" in zehn Intervallen von
jeweils 10 Sekunden einstellbar.
Falls die Stufe "EIN" gewählt wird, bleibt die
Logo-Beleuchtung permanent eingeschaltet.
Die Werkseinstellung beträgt 60 s.
Beleuchtungsfunktion
Farbtemperatur In fünf Stufen zwischen 1 (=kaltweiß)-5
(=warmweiß) einstellbar. Die Werkseinstellung
ist Stufe 3.
Sämtliche Einstellfunktionen können mit der App bzw. dem Sensorfenster auf die
Werksteinstellungen zurückgesetzt werden, siehe Kapitel 5.3, "Werkseinstellungen".
8M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7
4 Produktbeschreibung

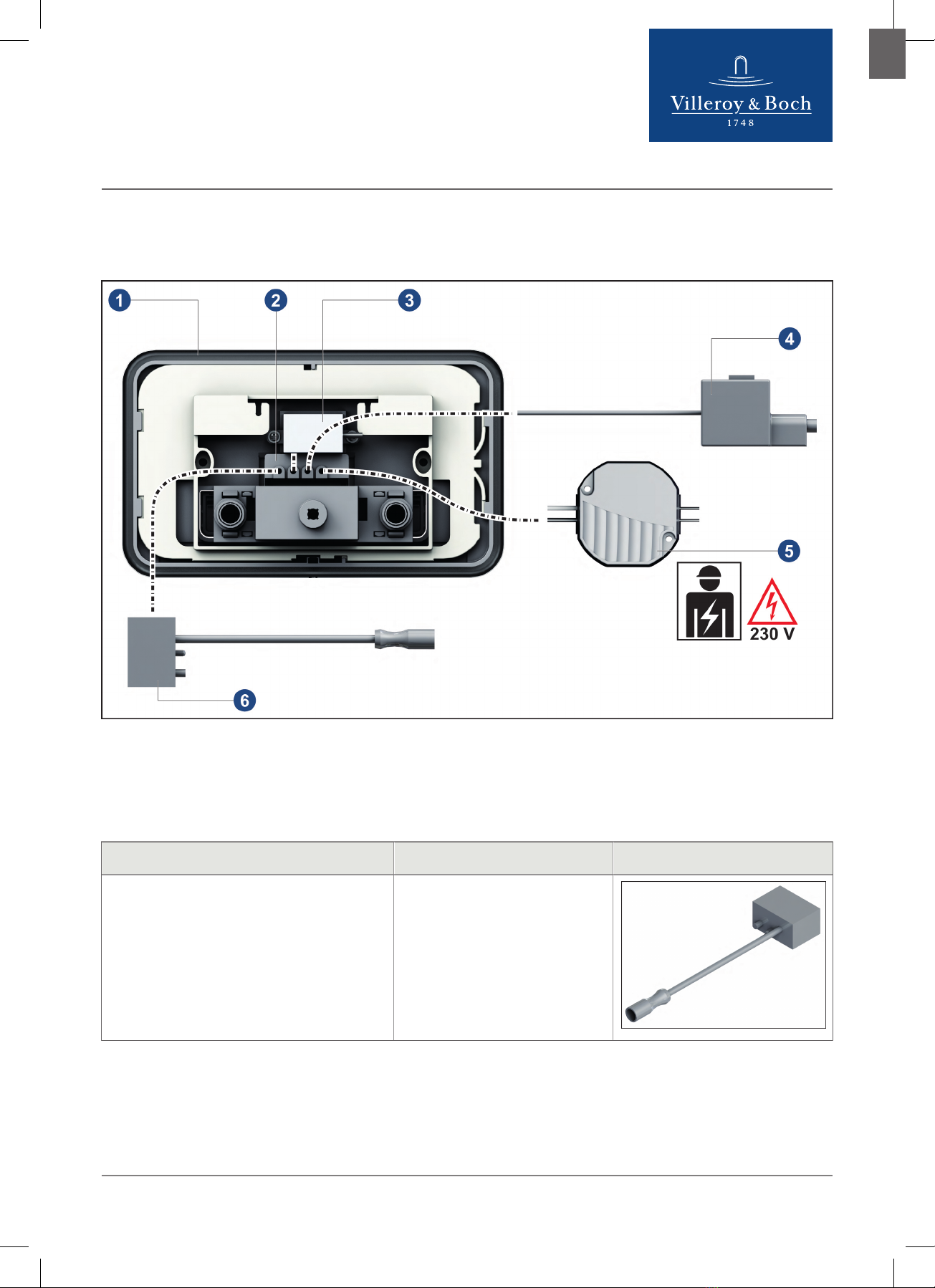

4.1 Übersicht der Bauteile
1 Betätigungsplatte 4 Motoreinheit
2 Steuerungsmodul 5 Netzteil
3 LED-Modul 6 Funk-Empfänger (optional)
Optionale Bauteile
Bezeichnung Artikelnummer Abbildung
Funkempfänger 92091000
DE
M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7 9

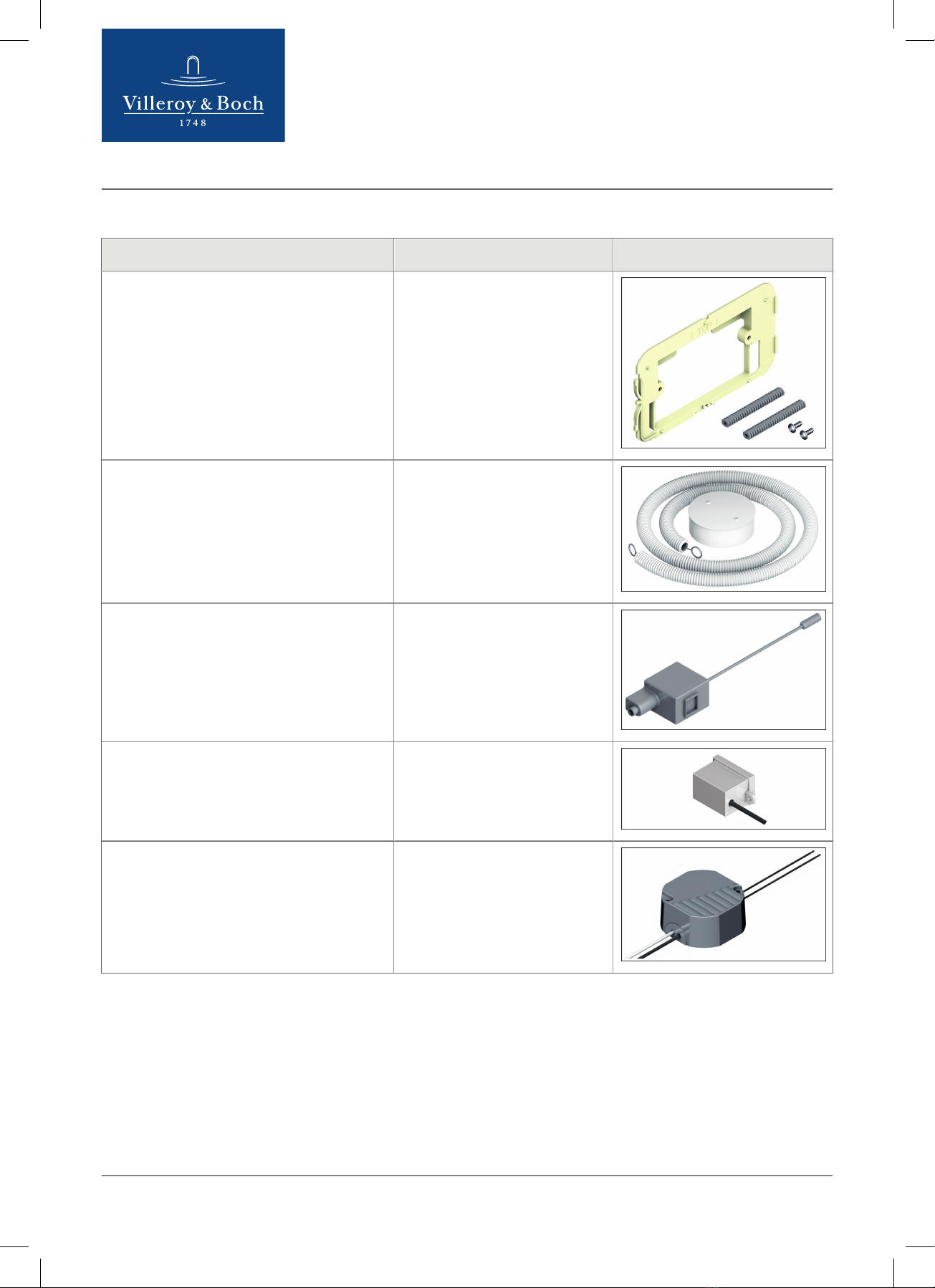

Ersatzteile
Bezeichnung Artikelnummer Abbildung
Einhängerahmen für A200
Befestigungsset
92090500
Rohrbauset für ProActive 92090600
Motoreinheit 92090700
LED-Modul 92090800
Netzteil 100-240 V AC / 7 V DC 92090900
10 M.VILLEROY-BOCH.COM // V 0.6 // 23.10.2020 // 921100D7
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Villeroy & Boch Badezimmerarmatur Handbücher
Villeroy & Boch
Villeroy & Boch SQUARO EDGE 12 - AVEO - LA BELLE Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Squaro Super Flat Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch viClean D Series Handbuch
Villeroy & Boch
Villeroy & Boch Subway 2.0 9M68S1 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch ViCare UNIVERSAL 921702 68 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch 36 115 960 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch ViCare UNIVERSAL 921701 68 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Finion F030PDGN Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch 25 963 960 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch 1748 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Subway 2.0 Slim 9M78 S1 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Pure Stone Wood 98M1 61 Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch PRO Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Venticello A9350 Series Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch ProActive+ Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch PURE STONE Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch Subway 3.0 Waste Overflow Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch VICLEAN U Bedienungsanleitung
Villeroy & Boch
Villeroy & Boch viClean E Series Handbuch
Villeroy & Boch
Villeroy & Boch ViCare DESIGN 9217322A Bedienungsanleitung
