D Be ienungsanleitung
Bevor Sie Ihr Gerät benutzen, lesen Sie bitte
zuerst die Sicherheitshinweise und diese
Gebrauchsanleitung aufmerksam durch. Nur
so können Sie alle Funktionen sicher und zuverlässig
nutzen. Bewahren Sie die Gebrauchsanleitung gut auf
und geben Sie sie an mögliche Nachbesitzer weiter.
Bestimmungsgemäßer Gebrauch
Der Rauchmelder SD 5Y ist ein akustisches photoelektri-
sches Rauch- und Feueralarmsystem, das Sie vor lang-
sam brennendem, schwelendem Feuer in Ihrer Wohnung,
Ihrem Haus oder auch im Wohnwagen oder Gartenhaus
warnt. Das Gerät spürt Rauch und andere Verbrennungs-
produkte frühzeitig auf und eine lautstarke Sirene
(85 dBA) warnt Sie vor der Gefahr des Erstickens oder
Verbrennens. Das Gerät ist ausschließlich zum Einsatz
gemäß dieser Anleitung im privaten Bereich bestimmt
und darf nicht für gewerbliche Zwecke verwendet wer-
den. Jede andere Verwendung gilt als nicht bestim-
mungsgemäß und kann zu Sachschaden oder sogar zu
Personenschäden führen. Der Hersteller übernimmt keine
Haftung für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch entstanden sind.
Sicherheitshinweise
- Nutzen Sie das Gerät bitte nicht, wenn es beschädigt
zu sein scheint.
- Stellen Sie das Gerät so auf, dass Kinder es nicht
erreichen können.
- Das Gerät ist nur für Innenräume vorgesehen.
Bitte installieren Sie es nicht in feuchten
Räumen, in der Nähe von Wasser oder an ungeeigne-
ten Plätzen, s. Kapitel „Ungeeignete Aufstellungsorte“
- Führen Sie regemäßig den Selbst-Test gemäß dieser
Anleitung durch. Der Rauchmelder erzeugt einen sehr
lauten und schrillen Ton (> 85 dBA), der das Gehör
schädigen kann. Halten Sie deshalb beim Selbst-Test
einen Mindestabstand von 50 cm ein.
- Beachten Sie das Batterie schwach Warnsignal, s.
Kapitel „Batteriewarnsystem“.
- Erstellen Sie einen Fluchtplan und üben Sie den
Notfall gemäß dieser Anleitung.
- Bitte keine wiederaufladbaren Batterien (Akkus) oder
Netzgeräte zur Spannungsversorgung verwenden.
- Rauchmelder bitte nicht mit Farbe überstreichen.
Batteriesicherheit
Bitte diese Hinweise sehr sorgfältig beachten. Die
Missachtung dieser Hinweise kann zu Beschädigungen/
Verletzungen und unter Umständen gar zur Explosion von
Batterien führen!
Schließen Sie die Kontakte nicht, z.B. durch gemeinsame
Lagerung mit metallischen Gegenständen, kurz.
Setzen Sie Batterien nie längerer, direkter
Sonneneinstrahlung oder Hitze aus.
Werfen Sie Batterien nicht ins Feuer.
Öffnen Sie Batterien niemals, es sind keine zu warten-
den Teile enthalten.
Bitte Batterien nur gegen gleiche Typen oder vom
Hersteller empfohlene gleichwertige Typen austauschen.
Batterien bitte niemals aufladen.
2
3
Empfohlene Aufstellungsorte
- Platzieren Sie SD 5Y in unmittelbarer Nähe von
Schlaf- und Kinderzimmern.
- Bringen Sie das Alarmsystem in Treppenhäusern an,
denn Treppenhäuser können leicht als Schornsteine
für Rauch und Feuer dienen.
- Achten Sie darauf, mindestens einen Rauchmelder
in jeder Etage anzubringen.
- Platzieren Sie einen SD 5Y in Räumen, in denen
sich elektrische Geräte befinden.
- Rauch und andere Verbrennungsrückstände steigen
nach oben an die Zimmerdecke und verbreiten sich
horizontal. Bringen Sie deshalb die Rauchmelder an
der Decke in der Mitte des Zimmers an. In
Wohnmobilen wird ein Anbringen an den Seiten-
wänden erforderlich sein, um eine thermale Barriere,
die sich an der Decke bilden kann, zu verhindern.

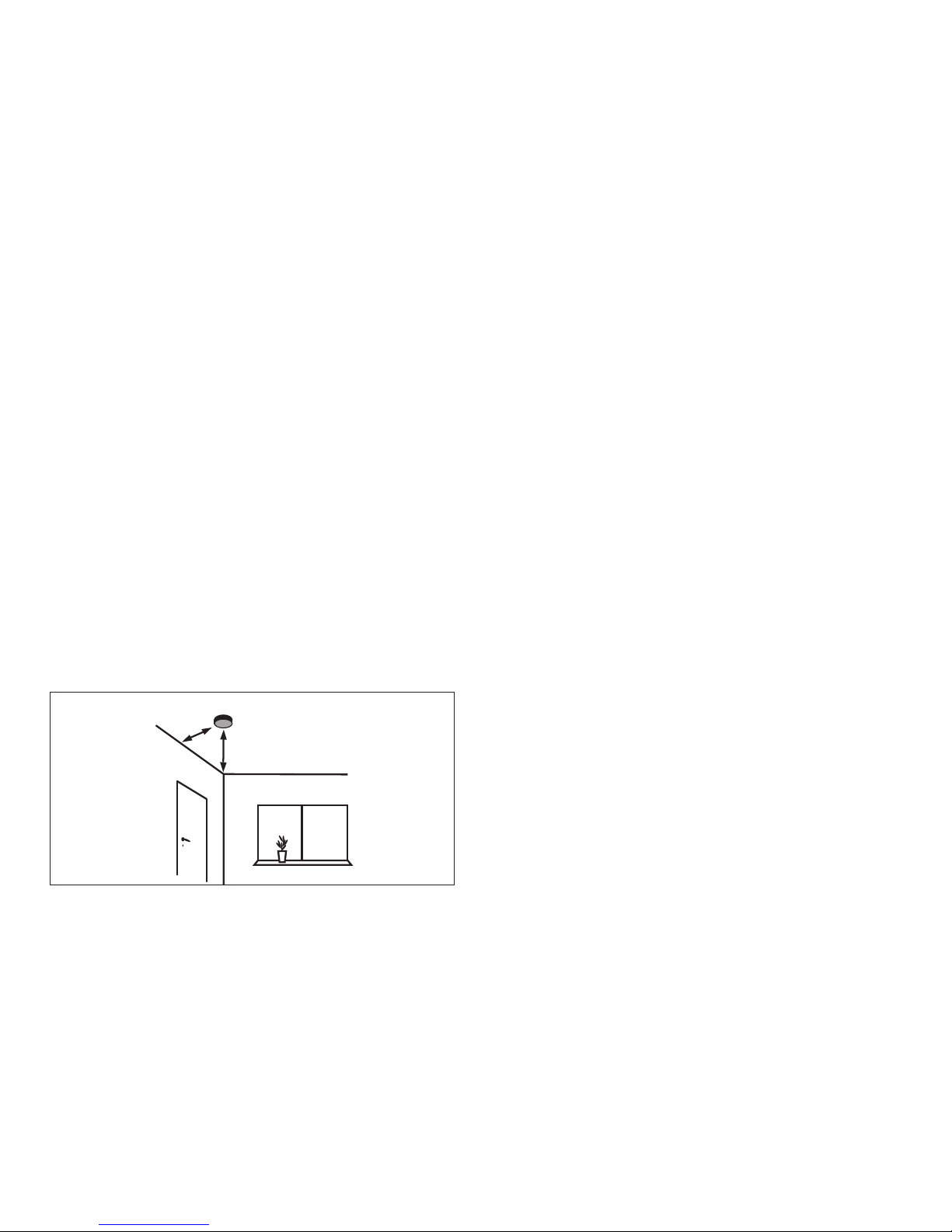

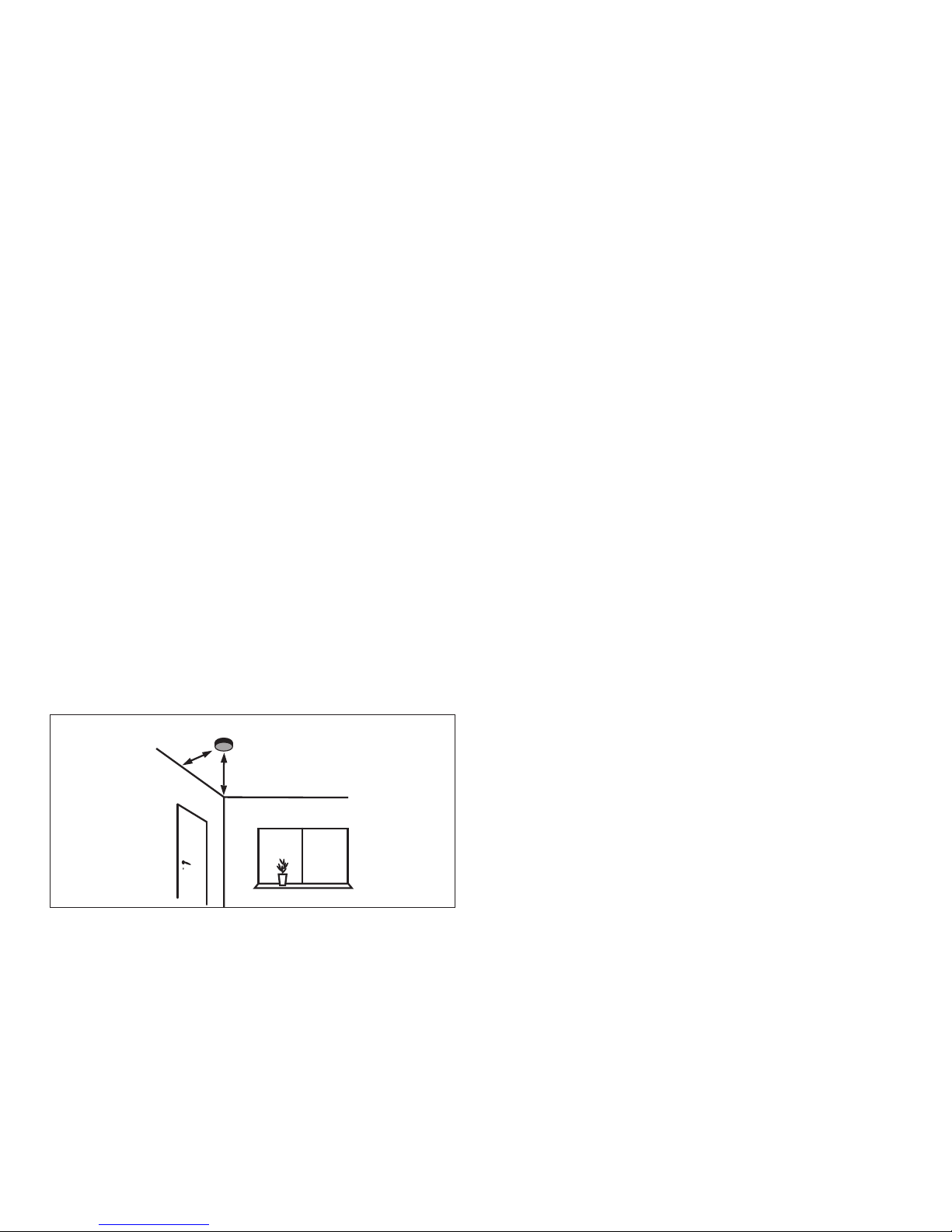

- Bei der Deckenmontage achten Sie bitte darauf, dass
der Rauchmelder mindestens 50 cm von der Seiten-
wand und 60 cm von jeder Ecke entfernt ist.
Ungeeignete Aufstellungsorte
In bestimmten Situationen kann das Rauchmeldesystem
SD 5Y nicht effektiv genutzt werden.
- Beim Rauchen im Bett.
- Bei Kindern, die sich unbeaufsichtigt im Haus
befinden.
- Beim Säubern mit entzündlichen Flüssigkeiten
(z. B. Benzin).
- In der Küche; entstehender Küchendampf könnte den
Alarm auslösen.
- In der Garage; austretende Abgase beim Starten Ihres
Fahrzeugs können den Rauchmelder aktivieren.
- In Räumen, in denen die Temperaturen unter 4,4 °C
fallen oder über 37,8 °C steigen.
- Vor Anlagen zum Heizen oder klimatischem
Ausgleichen.
- Am höchsten Punkt unter spitzförmigen Dächern.
- In Räumen mit stark verunreinigter Luft, hoher Luft-
feuchtigkeit oder Abgasen, z.B.Küchen, Bäder, Garagen,
Werkräume: Staub- und Wasserdampfpartikel können
sofort oder langfristig einen Fehlalarm auslösen.
Installation un Befestigung
1. Öffnen Sie den Rauchmelder, indem Sie den Gehäuse-
boden leicht gegen den Uhrzeigersinn drehen.
2. Benutzen Sie nun den Gehäuseboden mit seinen
beiden Bohrlöchern als Schablone für die Decken-
montage. Markieren Sie die beiden Bohrlöcher mit
einem Bleistift.
3. Beim Bohren in Beton oder Mauerwerk benutzen
Sie bitte einen Bohrer mit 5,5 mm ø
und bohren ca. 25-30 mm tief. Stellen Sie sicher, dass
die Dübel in den Bohrlöchern halten, falls nicht,
suchen Sie eine andere Position für den Rauchmelder
min . 50 cm min . 60 cm
4
oder verwenden Sie stärkeres Befestigungsmaterial,
das Sie im Fachhandel erwerben können. An
Holzverkleidungen oder Balken bohren Sie bitte nur
mit einem Bohrer mit 2,5 mm ø ca. 20 mm tief.
4. Nun befestigen Sie den Gehäuseboden mit dem
beiliegenden Befestigungsmaterial.
5. Klemmen Sie anschließend die beigelegte 9-Volt-
Blockbatterie an den Batterieclip fest und legen die
Batterie in das Batteriefach ein.
6. Nun führen Sie das Gerät wieder an den Gehäuse-
boden (bitte beachten Sie dabei, dass die
Halteklemmen
des Gehäusebodens in die dafür vor
gesehenen Öffnungen des Alarmsystems platziert
werden) und drehen es im Uhrzeigersinn wieder fest.
Achtun ! Das System ist mit einer Sicherheitsaus-
stattun versehen worden, die ein Anbrin en des
Rauchmelders an der Gehäuserückwand verhindert,
wenn keine Batterie ein ele t wurde.
Wenn der Rauchmelder nicht in die Halteklemmen
passt, stellen Sie bitte sicher, dass die Batterie
ordnun s emäß installiert und in das Batteriefach
ein ele t ist.
Selbst-Test-Funktion
Diese Funktion ermöglicht Ihnen die regelmäßige
Funktionsüberwachung von SD 5Y. Drücken Sie für
ca. 4 Sekunden den Testknopf, bis der Alarm ertönt.
Durch das Betätigen des Testknopfes wird ein Selbst-
Test-Programm aktiviert. Der Alarm ertönt, wenn der
elektronische Kreislauf (Horn und Batterie)
funktionieren. Bitte zur eigenen Sicherheit die Selbst-
Test-Funktion einmal wöchentlich durchführen, um
eine ordnungsgemäße Funktion zu gewährleisten.
Wenn kein Alarm ertönt, liegt das in aller Regel an
einer entleerten Batterie. In diesem Fall bitte die
Batterie austauschen (siehe „6. Batteriewechsel“).
Batteriewarnsystem
Die Batterie ist unter normalen Umständen für
mindestens 5 Jahre betriebsbereit. Der Rauchmelder
SD 5Y ist mit einem Batteriewarnsystem ausgestattet.
Bei immer schwächer werdender Batterie erzeugt das
Gerät im Abstand von 30-40 Sekunden einen hörbaren
Warnton. Dieser Warnton wird für mindestens 30
Tage ertönen. Sobald Sie den Warnton vernehmen,
tauschen Sie bitte die Batterie umgehend aus.
Batteriewechsel
Um eine entleerte Batterie auszutauschen, drehen
Sie bitte den Rauchmelder gegen den Uhrzeigersinn
vom Gehäuseboden ab.
Entfernen Sie nun die entleerte 9-Volt-Blockbatterie
und klemmen Sie eine neue Batterie an dem Batterie-
clip fest. Nun befestigen Sie das Gerät wieder an dem
Gehäuseboden (bitte beachten Sie dabei, dass die
Halteklemmen des Gehäusebodens in die dafür vor-
gesehenen Öffnungen des Alarmsystems platziert
werden) und drehen den Gehäuseboden im
Uhrzeigersinn wieder fest.
5

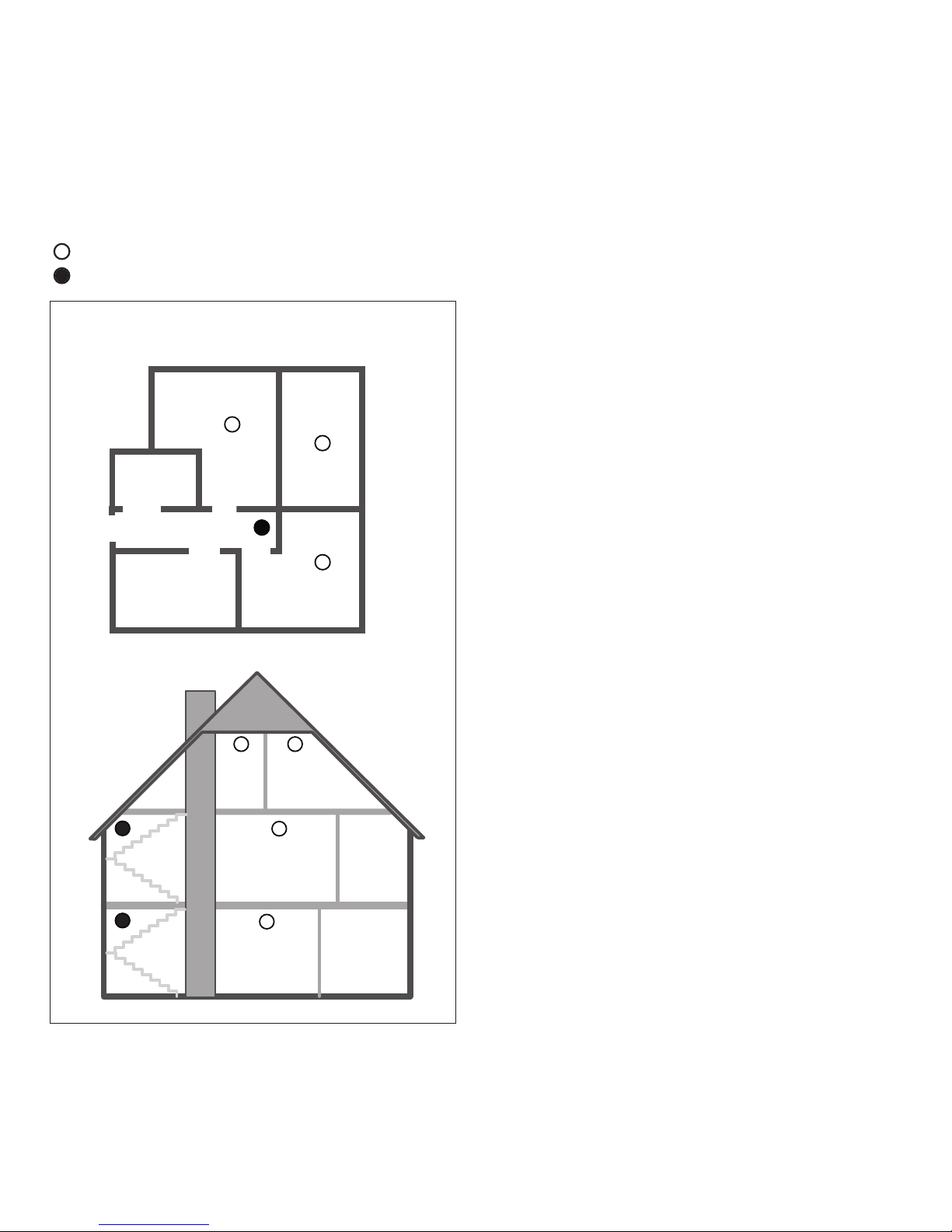

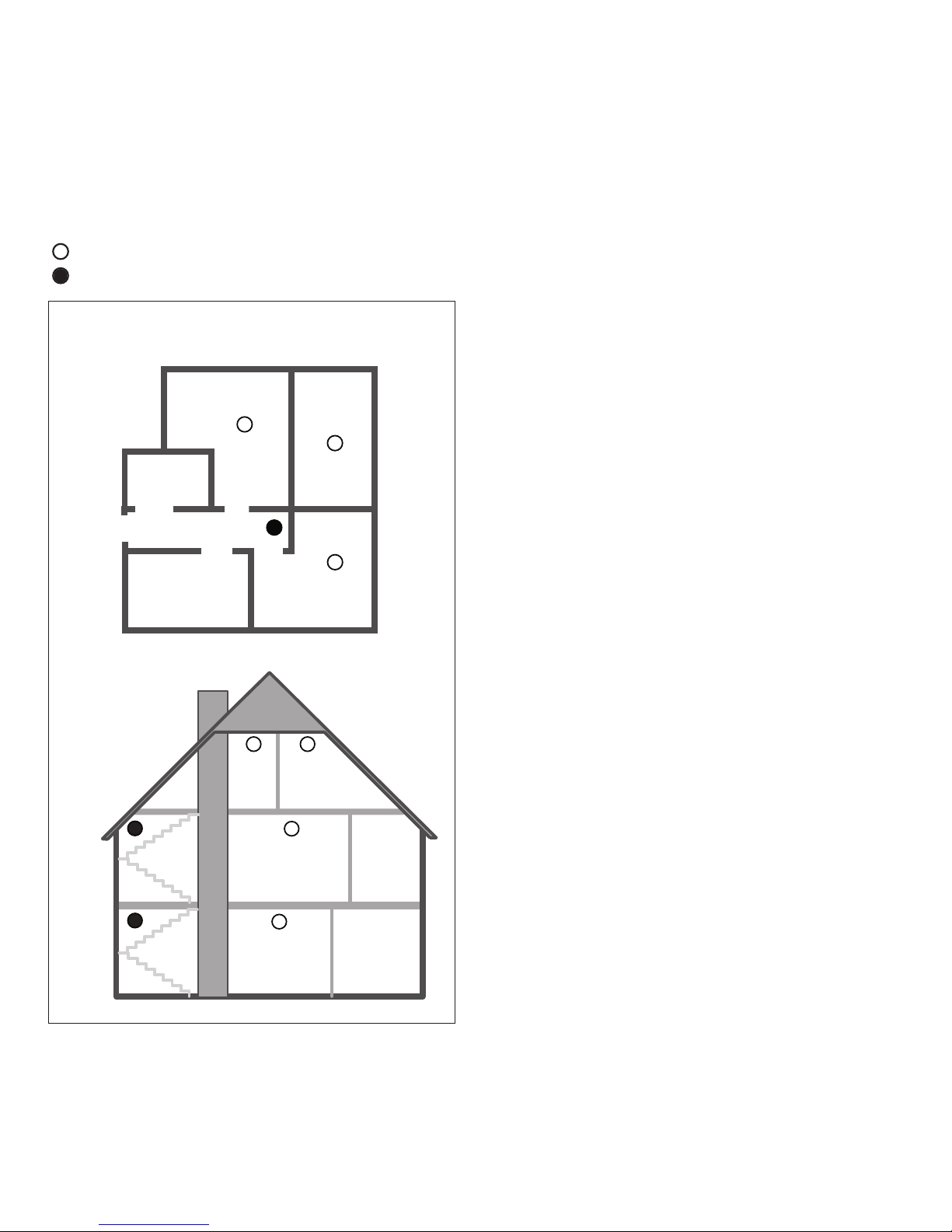

Minimaler un optimaler Rauchschutz
für Wohnungen un in Häusern
= Rauchmelder für zusätzlichen Schutz
= Rauchmelder für minimalen Schutz
Erstellen Sie einen Fluchtplan
un üben Sie en Notfall
- Erstellen Sie einen Etagenplan, der alle Türen und
Fenster aufzeigt und mindestens zwei Fluchtwege aus
jedem Raum heraus.
- Berufen Sie ein Familientreffen ein, um den Fluchtplan
zu besprechen und jedem zu erklären, was im Falle
eines Feuers zu tun ist.
- Bestimmen Sie einen Ort außerhalb Ihres Hauses als
Treffpunkt im Falle eines Feuers.
- Machen Sie jeden mit dem Geräusch des Rauchalarm-
systems vertraut und weisen Sie jeden darauf hin,
dass das Haus zu verlassen ist, sobald das Geräusch
ertönt.
- Üben Sie einen Feueralarm mindestens alle 6 Monate
einmal. Übungen helfen Ihnen, Ihren Fluchtplan vor
dem Notfall zu testen. Es kann passieren, dass Sie
Ihren Kindern nicht zur Hilfe kommen können, daher
ist es wichtig, dass sie wissen, was zu tun ist.
Sofortmaßnahmen beim Ertönen es Alarms
- Verlassen Sie sofort das Haus oder Ihre Wohnung nach
dem von Ihnen erstellten Fluchtplan. Jede Sekunde
zählt, also verschwenden Sie keine Zeit durch An-
kleiden oder Mitnehmen von Wertgegenständen.
- Beim Verlassen eines Zimmers öffnen Sie keine Tür,
ohne vorher die Oberfläche zu berühren. Wenn diese
heiß ist oder wenn Sie Rauch unter der Tür herein-
strömen sehen, öffnen Sie die Tür nicht! Stattdessen
benutzen Sie den alternativen Fluchtweg. Sollte die
Oberfläche der Tür kühl sein, pressen Sie Ihre
Schulter dagegen, öffnen Sie die Tür leicht und halten
Sie sich bereit, sie zuzuschlagen, falls Hitze und
Rauch eindringen sollten.
Etagenwohnung
Schlafzimmer Schlaf-
zimmer
Bad
Diele
Küche Wohn-
zimmer
Wohnhaus
Schlafzimmer
Treppen-
haus
Schlafzimmer
Schlafzimmer
Küche
Bad
Wohnzimmer
Instan haltung
Der SD 5Y erfordert fast keine Pflege oder
Instandhaltung. In Räumen mit hohem Staubaufkommen
sollten Sie jedoch monatlich den Rauchmelder von Staub
befreien, um den einwandfreien Betrieb zu gewährlei-
sten. In normaler Umgebung ist dieses alle 6 Monate
erforderlich.
Technische Daten
Versorgungsspannung: 9-Volt-Blockbatterie
Batteriealarm: akustisches Signal (85 dBA) bei
entleerter Batterie
Technik: Photoelektrik-Technik
Abmessungen: 106 mm ø, Höhe 32 mm
Aktuelle Produktinformationen finden Sie auf unserer
Internet-Seite http://www.vivanco.de
Technische Änderungen vorbehalten!
Konformitätserklärung
Hiermit erklärt die Vivanco GmbH, dass sich
33508, SD 5Y in Übereinstimmung mit den grundlegen-
den Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2004/108/EG befindet.
Entsorgung es Gerätes
Dieses Gerät darf nicht mit dem Hausmüll
entsorgt werden. Bitte geben Sie es bei
einer Sammelstelle für Elektrogeräte Ihrer
Gemeinde oder Ihres Stadtteils ab. Damit wird
gewährleistet, dass die Altgeräte fachgerecht,
wirtschaftlich verwertet und potentielle Umwelt- und
Gesundheitsschäden vermieden werden.
Batterie- o er Akkuentsorgung
Batterien und Akkus dürfen nicht in den
Hausmüll gegeben werden. Sie sind zur
Rückgabe von Altbatterien gesetzlich
verpflichtet, damit eine fachgerechte, umweltschonende
Verwertung gewährleistet werden kann. Bitte geben Sie
Altbatterien an einer kommunalen Sammelstelle oder im
Handel ab.
Batterien und Akkus bitte nur in entladenem Zustand
abgeben.
Entsorgung er Verpackung
Die Verpackung ist einer Wiederverwendung zuzuführen.
Bitte werfen Sie sie nicht in den Hausmüll und handeln
Sie entsprechend der lokalen
Entsorgungsvorschriften.
6
7
GB Operating instructions
Before using your device, please read the
safety and operating instructions carefully.
Only then you will be able to use all the func-
tions safely and reliably. Keep this manual safe and pass
it on to any subsequent user.
Proper use
The SD 5Y smoke detector is an acoustical photoelectrical
smoke and fire alarm system which alerts you in case of
slowly burning, smouldering fire in your apartment,
house or caravan and the garden house. The smoke
detector detects smoke and other combustion products
early. A loud siren (85 dBA) warns you from the danger
of suffocating and burning.
This device is exclusively intended for use in private
domains in accordance with this manual and may not be
used for commercial purposes.
Any other form of use constitutes improper use and can
result in material damage and even personal injury.
The manufacturer does not accept any liability for
damage caused due improper use.
Safety Instructions
- Do not use the device if it is damaged or appears to
be damaged.
- Locate the device out of the reach of children.
- The device is meant only for indoor use.
Please do not locate the device in moist
areas in the vicinity of water or at places,
which are listed below as unsuitable.
- Follow the regulary the Self test function as described
below.
- Pay attention to the battery low warning system.
- Establish an escape scheme and exercise for emergen-
cies according instructions below.
Battery safety
Please read these instructions very carefully.
Disregarding these instructions can cause damages/
injuries and possibly even an explosion of batteries!
Do not short-circuit the contacts, for example by
common storage with metallic objects.
Do not expose batteries to long periods of direct sunlight
or heat.
Do not throw batteries into the fire.
Do not open batteries, they do not contain any parts that
need to be maintained.
Only replace batteries with the same type or with an
equivalent recommended by the manufacturer.
Never charge batteries.
Recommen e places for installation
- Please place the SD 5Y in the immediate vicinity
of sleeping and children’s rooms.
- Attach the alarm system in stair cases, because
stair cases can become chimneys for smoke and fire
easily.
- Make sure to attach at least one smoke detector
per floor.
- Place the SD 5Y in rooms where electrical appliances
are accommodated.
- Smoke and other combustion residues rise towards
the room ceiling and propagate horizontally.
Fix the smoke detector at the ceiling in the centre of
the room. In mobile homes, fix it at the lateral walls
in order to avoid a thermal barrier which may form at
the ceiling.
- When installing the system at the ceiling make sure
to place the smoke detector at a distance of 50 cm
from the lateral wall and 60 cm from each corner.
Unsuitable places of installation
The SD 5Y smoke detector system cannot be used
efficiently under certain situations.
- If smoking in bed.
- If children are unattended in the house.
- If liquids (e. g. gasoline) are used for cleaning.
- In the kitchen: kitchen vapours may release the alarm.
- In the garage: exhaust gases when starting your car
may activate the smoke detector.
- In rooms where the temperature falls below 4.4 °C or
exceeds 37.8 °C.
- In front of heating or air-conditioning systems.
- At the highest point under peaked roofs.
- In rooms with heavily polluted air, high atmospheric
humidity or exhaust fumes, for example in kitchens,
bathrooms, garages, craft rooms: dust and water
vapour particles can cause an immediate or
long-term
false alarm.
Installation an mounting
1. Open the smoke detector by cautiously turning the
casing bottom anti-clockwise.
2. Now use the casing bottom with the two drill holes as
a template for ceiling mounting. Mark the two drill
holes by means of the pencil.
3. When drilling in concrete or masonry, please use a
dia. 5.5 mm drill and drill to a depth of approx. 25 - 30
mm. Make sure to fix the dowels in the drill holes,
otherwise look for another position for the smoke
detector or use stronger fixing material which can be
bought in special shops. In case of wooden panels or
beams, drill up to a depth of 20 mm using a dia.
2.5 mm drill.
8
min . 50 cm min . 60 cm
4. Now mount the casing bottom, use the enclosed fixing
material.
5. Then connect the enclosed 9 V bloc battery to the bat-
tery clip and insert the battery in the battery compart-
ment.
6. Now re-insert the appliance in the casing (please note
to place the holding clips of the casing bottom into the
openings provided for this purpose) and tighten it
clockwise.
Caution! The system is provided with a safety feature
which prevents the smoke detector from fixin at the
rear wall of the casin unless a battery is inserted. If the
smoke detector does not fit in the holdin clips, please
make sure to have installed the battery correctly and
inserted in the battery compartment.
Self test function
This function allows to check SD 5Y for proper functio-
ning at regular intervals. Press the test button for
approx. 4 s until the alarm sounds. The self test program
is activated when pressing the test button. The alarm
indicates that the electronic circuit (hooter and battery)
function properly. Please carry out the self test function
once a week for safety reasons in order to ensure proper
functioning. If no alarm is given, the reason is in most
cases a discharged battery. In this case please replace
the battery (refer to “6. Battery replacement”).
Battery warning system
Under normal circumstances the battery is ready for ser-
vice for at least 5 years. The SD 5Y smoke detector is
provided with a battery warning system. If the battery
becomes weaker, the appliance generates a warning
sound at intervals of 30-40 s. This warningsound will be
given for at least 30 days. As soon as you can hear this
sound, please replace the battery immediately.
Battery replacement
To replace a discharged battery unscrew the smoke
detector from the casing bottom anticlockwise. Remove
the discharged 9 V bloc battery and connect a new one
at the battery clip. Now mount the appliance at the
casing bottom (please note to place the holding clips of
the casing bottom into the openings provided for this
purpose) and re-tighten the casing bottom clock-wise.
9
Minimum an optimum protection
of apartment an houses from smoke
= optimum protection
= minimum protection
Establishing an escape scheme an
exercising for emergencies
- Establish an escape scheme which includes all doors
and windows, and at least two escape routes out of
each room.
- Inform your family of the escape scheme and explain
what to do in case of fire.
- Determine a place in the open as the meeting place in
case of fire.
-
Make all members of your family familiar with the
noise of the smoke alarm system and indicate that all
have to leave the house as soon as this noise is heard.
- Make a fire alarm exercise at least every 6 months.
Exercises will help you to test you escape scheme
prior to an emergency. It may happen that you can’t help
your children, thus it is important to know what to do.
Imme iate actions in case of alarm
- Immediately leave your home or apartment in
accordance with the escape scheme established by
you. Each second will count, thus do not loose time by
putting on clothes or looking for valuables.
- When leaving a room, do not open the door unless
having touched the surface. If hot or if you see smoke
flowing in from under the door, do not open this door!
Use another escape route instead. If the door surface
is cold, press your shoulder against it, open the door
slightly and be prepared to shut the door immediately
if heat and smoke penetrate.
10
Apartments
Sleeping room Sleeping
room
Bath room
Stair case
Kitchen Living
room
Residential building
Sleeping room
Stair case
Sleeping room
Sleeping room
Kitchen
Bath
room
Living room
Inhaltsverzeichnis
Sprachen:
Andere Vivanco Rauchmelder Handbücher
Beliebte Rauchmelder Handbücher anderer Marken
System Sensor
System Sensor DH500ACDC Bedienungsanleitung
Resolution Products
Resolution Products RE612 CryptiX Bedienungsanleitung
First Alert
First Alert PC900V Bedienungsanleitung
Eminent
Eminent EM6590 E-Domotica Bedienungsanleitung
Ei Electronics
Ei Electronics Ei Ei168RC Bedienungsanleitung
Carrier
Carrier Kidde Quell Q301 Bedienungsanleitung
