2. Assemblez la girouette Hawk et xez-la sur
l’antenne AVANT l’installation.
VOIR INSTRUCTIONS EN ANNEXE.
3. Ajustez le support plat, idéalement sur la
plaque en haut du mât, avec l’extrémité arrondie
et fendue pointant vers la poupe de sorte que la
girouette Hawk soit visible depuis le cockpit.

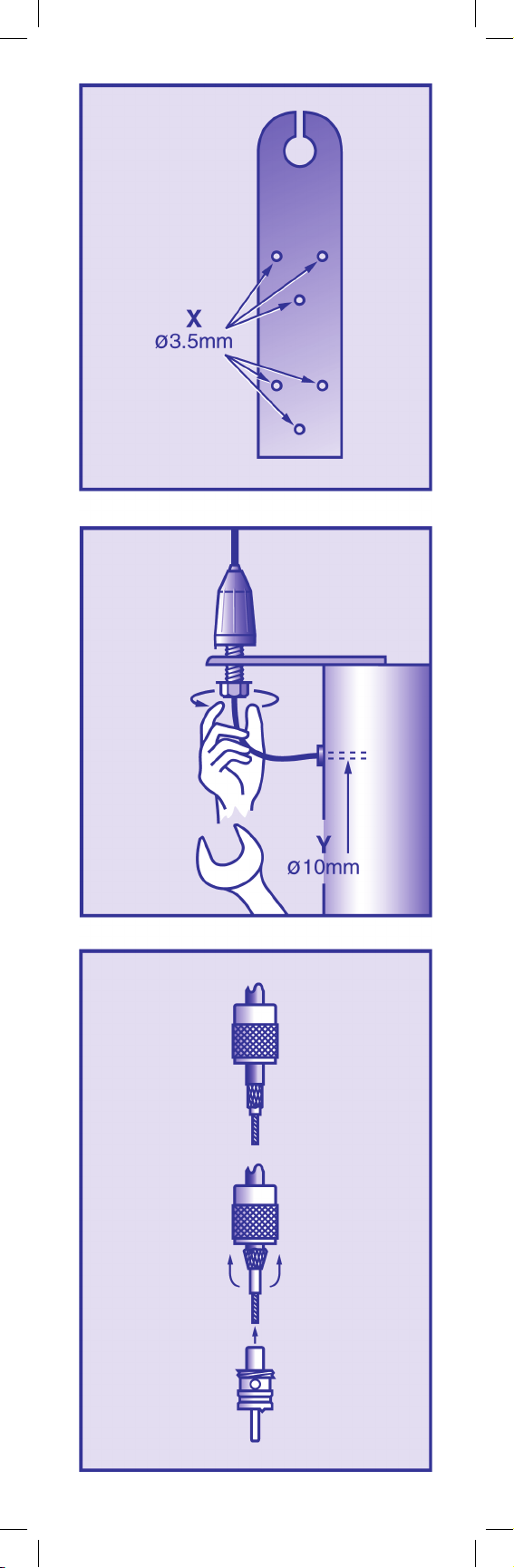

4. Utilisez le support comme guide de gabarit
et percez les 3 trous marqués X à 3,5 mm de
diamètre. Marquez un point d’entrée de câble
sur le côté du mât et percez un trou de 10 mm
de diamètre Y. Fig. C & D.
5. Fixez le support au haut du mât avec les vis
fournies. Placez l’antenne sans oublier la girouette
sur le support et vissez l’écrou noir sur la tige letée
de la base ; la partie plate et la plus large de l’écrou
doit être contre la face inférieure du support.
Assurez-vous que la base est correctement insérée
dans le support. Tournez l’écrou manuellement au-
dessous du support et utilisez une clé de 25 mm
pour ajouter ¼ de tour supplémentaire pour le
xer fermement. Fig. D.
6. Tournez le bloc de verrouillage de la
girouette (pièce 1) jusqu’à ce que les 2 bras de
référence (pièce 3) soient à distance égale de
l’axe longitudinal du bateau. Serrez la vis latérale
(pièce 1a) fermement à la tige de l’antenne. En
guise de test nal, tenez la èche et l’ailette de
la girouette et balancez le bras de la girouette
an de vous assurer qu’il n’y a pas de mouvement
à la pale du bras de la girouette qui pourrait lui
permettre de passer la pièce de verrouillage et de
s’échapper au-dessus du fouet.
Ne laissez pas votre Hawk s’envoler!
(Remarque: assurez-vous d’avoir solidement
collé le bout au sommet du fouet d’antenne.)
7. Assurez-vous que l’œillet en plastique est
placé correctement sur le câble près de l’antenne.
Dévissez la prise radio PL259 de l’extrémité du
câble et replacez l’œillet près de cette prise.
Introduisez le câble dans le trou Y en haut du mât
et faites descendre le câble le long du mât. Laissez
une petite boucle de câble entre l’antenne et le
trou Y. Pressez l’œillet fermement dans le trou de
façon à ce qu’il maintienne le câble en place.
8. Passez le câble en dehors du fond du mât à
travers un trou pré-percé de 10 mm et installez
l’autre œillet fourni. Pour un démâtage facile
et un retrait du câble de la radio, placez un
connecteur passe-pont V-Tronix ACC 105, en
suivant les instructions dans ce pack. (Assurez-
vous que l’extrémité du câble est protégée
contre l’eau dans l’espace de rangement).
9. Acheminez le câble vers la radio en utilisant
le trajet le plus court possible, en évitant tout
ce qui pourrait endommager le câble. Laissez
une courte longueur de câble pour accéder à la
radio et coupez tout excédent. Reconnectez la
prise PL259 comme dans la Fig. E.
Remarque: pour vérier la continuité, il devrait
y avoir une résistance ohmique de 10 k entre le
conducteur interne du câble et la gaine externe.
