Watchguard XTM 8 series Bedienungsanleitung

WatchGuard® Technologies, Inc.

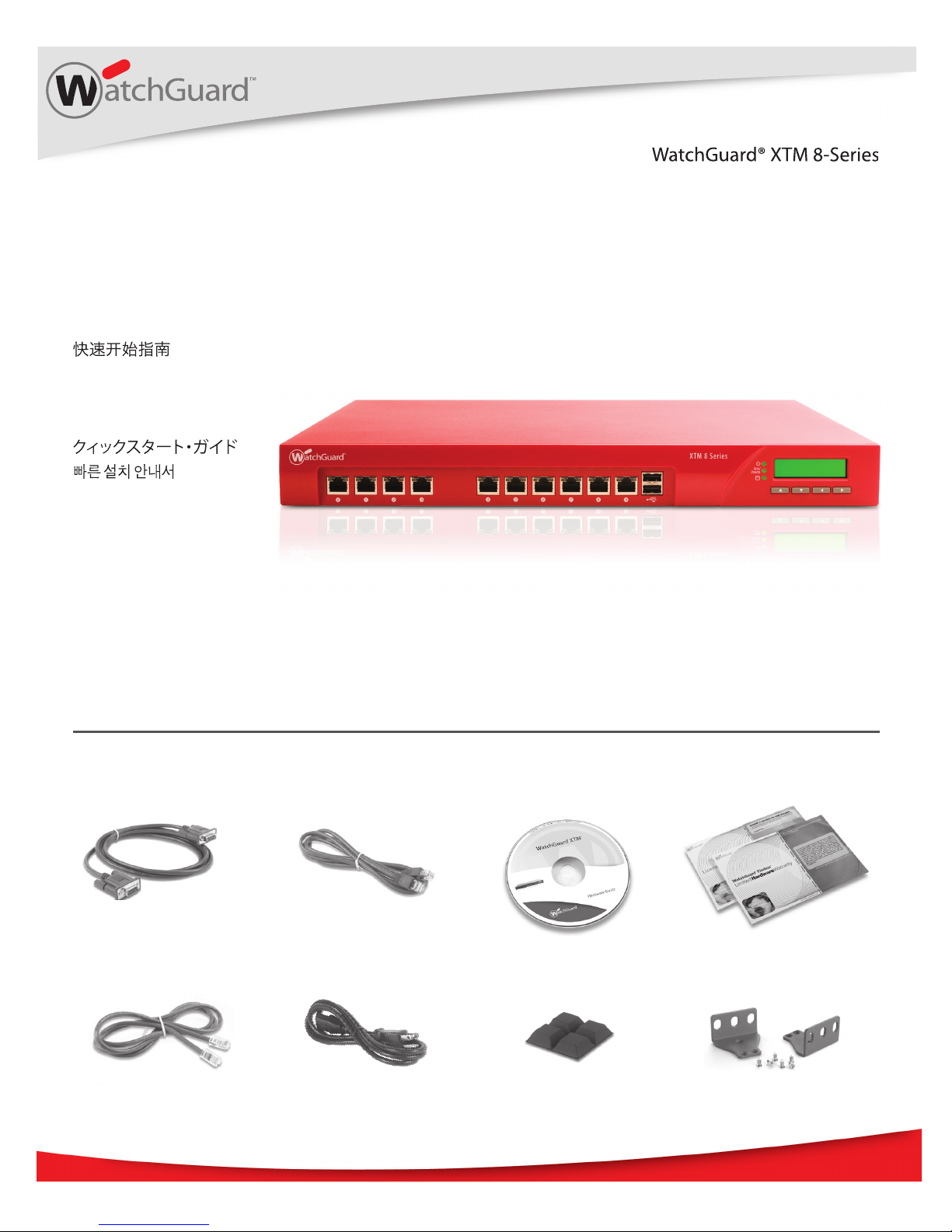

WatchGuard® XTM 8-Series

Quick Start Guide

Guide de démarrage rapide

Kurzanleitung

Guida introduttiva

Guía Rápida

WatchGuard® XTM 8-Series

red

green

Internet

Router

Eth 1Eth 0

Getting Started

• Make sure your computer is congured to use DHCP. When you connect it to the

XTM 8-Series device, make sure your computer gets an IP address on the 10.0.1.0/24

network.

• Find the serial number on your device and record it.

• Go to http://www.watchguard.com/activate

• Log in.

NOTE: If you are new to WatchGuard, follow the instructions to create a prole.

• Follow the instructions on the screen.

• If you will not have an Internet connection when you run the Web Setup Wizard, it is a

good idea to copy your feature key to a text le during the activation process.

Run the Web Setup Wizard

• Open a web browser and type https://10.0.1.1:8080 to start the Web Setup Wizard.

NOTE: Because the XTM device uses a self-signed certicate, you may see a certicate warning in your

browser. It is safe to ignore the warning (Internet Explorer) or to add a certicate exception (Mozilla Firefox).

• Log in with the user name admin and the passphrase readwrite.

• Follow the instructions on the screen and complete the Wizard.

NOTE: Your WatchGuard XTM device now has a basic conguration that allows outbound TCP, UDP, and ping

trac, and blocks all unrequested trac from the external network.

• Log in to the Fireware XTM Web UI with the user name admin and the conguration

passphrase you set in the Wizard.

Connect your WatchGuard XTM 8-Series Device and Power it On

English

Congratulations! You have nished basic setup of your WatchGuard XTM device. You

can use the Web UI to continue basic conguration and management tasks. Before you

begin, we strongly recommend that you use the instructions on this page to:

• Upgrade your XTM device to the latest Fireware XTM OS.

• Install WatchGuard System Manager (WSM). WSM provides a full suite of management

and monitoring tools for your XTM device. It includes WatchGuard server software and

access to features such as logging, reporting, and oine conguration editing.

Download Latest Software

• Go to www.watchguard.com/archive/softwarecenter.asp

• Find and download the latest version of Fireware XTM OS and WSM software.

Upgrade your XTM 8-Series device with latest Fireware XTM OS

• On the computer you use to connect to the XTM device, nd and run the Fireware XTM

OS installation package you downloaded from the WatchGuard web site.

• Connect to your XTM device with the Fireware XTM Web UI.

Select System > Upgrade OS.

NOTE: The default location for the upgrade le is C:\Program Files\Common Files\WatchGuard\resources\

FirewareXTM\[version number\model]. The le name is utm_xtm8.sysa-dl.

Install and Start WatchGuard System Manager

• On the computer you use to connect to your XTM device, run the WSM installation

package you downloaded from the WatchGuard web site.

NOTE: For WSM minimum system requirements, see the product release notes.

• Select Start > All Programs > WatchGuard System Manager.

• From WSM, click the Connect to Device icon to connect your management computer

to the WatchGuard XTM device.

For more information about how to congure your WatchGuard XTM 8-Series device,

go to www.watchguard.com/help/documentation and open the current help system.

Next Steps

Connect to

Device icon

rouge

vert

Internet

Routeur

Eth 1Eth 0

Guide de démarrage rapide

• Assurez-vous que votre ordinateur est conguré de façon à utiliser DHCP. Lors de la

connexion de votre appareil XTM 8-Series, vériez que votre ordinateur dispose d’une

adresse IP sur le réseau 10.0.1.0/24

Inscrivez-vous au Service LiveSecurity®

• Enregistrez votre numéro de série.

• Allez sur http://www.watchguard.com/activate.

• Connectez-vous.

REMARQUE : Si vous n’êtes pas encore inscrit chez WatchGuard, suivez les instructions pour créer votre prol.

• Suivez les instructions achées à l’écran.

• Si vous n’avez pas de connexion Internet pendant que l’assistant d’installation Web est

en cours, nous vous conseillons de copier votre clé fonctionnelle dans un chier texte

pendant l’activation.

Lancez l’assistant d’installation Web

• Ouvrez un navigateur Internet et tapez https://10.0.1.1:8080 pour démarrer l’assistant

d’installation Web.

REMARQUE : Comme l’appareil XTM utilise un certicat auto-signé, un avertissement sur ce certicat peut

s’acher dans votre navigateur. Vous pouvez ignorer cet avertissement (Internet Explorer) ou ajouter une

exception (Mozilla Firefox).

• Connectez-vous avec le nom d’utilisateur admin et le mot de passe readwrite.

• Suivez les instructions achées à l’écran et terminez l’assistant.

REMARQUE : Votre appareil WatchGuard XTM dispose maintenant d’une conguration de base autorisant

tout le trac sortant TCP, UDP et ping, et bloque tout le trac indésirable du réseau externe.

• Connectez-vous à l’interface utilisateur Web du Fireware XTM en utilisant le nom

d’utilisateur admin et le mot de passe de conguration entré lors de l’installation.

Connectez votre appareil WatchGuard XTM 8-Series et allumez-le

Français

Bravo ! L’installation de base de votre appareil WatchGuard XTM est terminée. Vous pouvez

maintenant utiliser l’interface utilisateur Web pour poursuivre les tâches de conguration et

de gestion. Avant de démarrer, nous vous recommandons fortement de suivre les instructions

indiquées sur cette page pour :

• Mettre à jour votre appareil XTM avec le système d’exploitation Fireware XTM le plus récent.

• Installer WatchGuard System Manager (WSM). WSM propose une suite complète d’outils

de gestion et de contrôle pour votre appareil XTM. Il comprend le logiciel serveur de

WatchGuard et l’accès à des fonctions telles que la production de journaux et de rapports et

la modication de la conguration

o-line

Téléchargez les derniers logiciels

• Allez sur www.watchguard.com/archive/softwarecenter.asp

• Téléchargez la dernière version du système d’exploitation Fireware XTM et du logiciel WSM.

Mettez à jour votre appareil XTM 8-Series avec le système d’exploitation

Fireware XTM le plus récent

• Lancez, sur l’ordinateur sur lequel est branché votre appareil XTM, le package d’installation

du système d’exploitation Fireware XTM que vous avez téléchargé depuis le site Internet de

WatchGuard.

• Connectez-vous à votre appareil XTM avec l’interface utilisateur Web du Fireware XTM.

Sélectionnez System > Upgrade OS.

REMARQUE : L’emplacement par défaut du chier de mise à jour est C:\Program Files\Common Files\WatchGuard\

resources\FirewareXTM\[numéro de la version\modèle]. Le nom du chier est utm_xtm8.sysa-dl.

Installez et démarrez WatchGuard System Manager

• Lancez, sur l’ordinateur sur lequel est branché votre appareil XTM, le package d’installation

WSM que vous avez téléchargé depuis le site Internet de WatchGuard.

REMARQUE : Pour connaître la conguration minimale requise pour WSM, consultez les notes de version du produit.

• Sélectionnez Démarrer > Programmes > WatchGuard System Manager.

• Sur WSM, cliquez sur l’icône Connect to Device pour connecter votre ordinateur de gestion à

l’appareil WatchGuard XTM.

Pour de plus amples informations sur la façon de congurer votre appareil WatchGuard

XTM 8-Series, rendez-vous sur www.watchguard.com/help/documentation et ouvrez le

système d’aide.

Étapes suivantes

Icône

Connect to

Device

Rot

Grün

Internet

Router

Eth 1Eth 0

Kurzanleitung

• Ihr PC muss auf die Verwendung von DHCP konguriert sein, um bei der Verbindung zur

XTM-8-Series-Appliance eine IP-Adresse vom 10.0.1.0/24-Netzwerk beziehen zu können.

Registrieren beim LiveSecurity®-Service

• Notieren Sie sich die Seriennummer Ihres Geräts.

• Gehen Sie zu http://www.watchguard.com/activate.

• Melden Sie sich an.

HINWEIS: Wenn Sie Neukunde sind, erstellen Sie zunächst ein Prol gemäß den Anweisungen.

• Folgen Sie den Anweisungen auf dem Bildschirm.

• Für den Fall, dass Ihnen für das Setup keine Internetverbindung zur Verfügung stehen

sollte, kopieren Sie während der Aktivierung vorsichtshalber Ihren Feature-Key in eine

Textdatei.

Ausführen des Installationsassistenten

• Starten Sie Ihren Webbrowser. Geben Sie als URL https://10.0.1.1:8080 ein, um den

Installationsassistenten zu starten.

HINWEIS: Da die XTM-Appliance ein selbstsigniertes Zertikat benutzt, kann es sein, dass der Browser eine

Warnmeldung anzeigt. Beim Internet Explorer können Sie diese ignorieren, bei Mozilla Firefox müssen Sie eine

Ausnahme hinzufügen).

• Melden Sie sich mit dem Benutzernamen admin und der Passphrase readwrite an.

• Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen.

HINWEIS: Ihre WatchGuard-XTM-Appliance ist jetzt so konguriert, dass sie abgehenden TCP-, UDP- und Ping-

Verkehr zulässt und unerwünschte Daten von externen Netzwerken blockiert.

• Melden Sie sich mit dem Benutzernamen admin und der kongurierten Passphrase bei

der Fireware-XTM-Webschnittstelle an.

Anschließen/Starten Ihrer XTM-8-Series-Appliance

Deutsch

Herzlichen Glückwunsch! Das Setup für Ihre WatchGuard-XTM-8-Series ist abgeschlossen.

Weitere Kongurations- und Verwaltungsaufgaben können Sie über die Webschnittstelle

erledigen. Bevor Sie beginnen, führen Sie mit Hilfe der Anweisungen auf dieser Seite

zunächst folgende Schritte durch:

• Upgrade Ihrer XTM-Appliance auf die neueste Version von Fireware XTM.

• Installation des WatchGuard System Manager (WSM) mit einer vollständigen Suite aus

Management- und Überwachungs-Tools für Ihre XTM. Darin enthalten: WatchGuard-Server-

Software mit Funktionen wie Protokollierung, Berichterstellung und Oine-Konguration.

Download aktueller Software

• Gehen Sie zu www.watchguard.com/archive/softwarecenter.asp.

• Laden Sie von dort die aktuellen Softwareversionen für Fireware XTM und den WSM herunter.

Upgrade Ihrer XTM-8-Series mit der aktuellen Fireware-XTM-Version

• Führen Sie auf dem für die XTM-Appliance zu verwendenden PC das Fireware-XTM-

Installationspaket aus, das Sie von der WatchGuard-Website heruntergeladen haben.

• Stellen Sie über die Fireware-XTM-Webschnittstelle eine Verbindung zu Ihrer XTM-8-Series

her. Wählen Sie dann System > Upgrade OS.

HINWEIS: Die Upgrade-Datei utm_xtm8.sysa-dl nden Sie im Standardverzeichnis C:\Program Files\Common

Files\WatchGuard\resources\FirewareXTM\[version number\model].

Installieren/Starten des WatchGuard System Manager

• Führen Sie auf dem für die XTM-Appliance zu verwendenden PC das WSM-

Installationspaket aus, das Sie von der WatchGuard-Website heruntergeladen haben.

HINWEIS: Die Mindest-Systemanforderungen für den WSM nden Sie in den Versionshinweisen.

• Wählen Sie Start > Alle Programme > WatchGuard System Manager.

• Klicken Sie im WSM auf das im nachfolgenden Bild angezeigte Symbol, um eine

Verbindung zwischen Ihrem Management-PC und der WatchGuard-XTM-Appliance

herzustellen.

Weitere Infos zur Konguration Ihrer WatchGuard-XTM-8-Series-Appliance nden Sie im

aktuellen Hilfe-System unter www.watchguard.com/help/documentation.

Weitere Schritte

Verbindungssymbol

rosso

verde

Internet

Router

Eth 1Eth 0

Guida introduttiva

• Assicurarsi che il computer sia congurato per utilizzare DHCP. Quando si esegue il

collegamento al dispositivo XTM 8-Series, assicurarsi che il computer utilizzato ottenga

un indirizzo IP sulla rete 10.0.1.0/24.

Eseguire la registrazione LiveSecurity® Service

• Individuare il numero di serie sul dispositivo e registrarlo.

• Visitare http://www.watchguard.com/activate

• Eseguire l’accesso.

NOTA: Se è la prima volta che si utilizza il sito WatchGuard, seguire le istruzioni per creare un prolo.

• Seguire le istruzioni visualizzate sullo schermo.

• Se non si dispone di una connessione Internet quando viene eseguita la congurazione

guidata Web, è opportuno copiare la feature key in un le di testo durante la procedura

di attivazione.

Eseguire la congurazione guidata Web

• Aprire un browser Web e digitare https://10.0.1.1:8080 per avviare la congurazione guidataWeb.

NOTA: Il dispositivo XTM utilizza un certicato self-signed, il browser può pertanto visualizzare un avviso di

certicato. Ignorare l’avviso (Internet Explorer) oppure aggiungere un’eccezione di certicato (Mozilla Firefox).

• Eseguire l’accesso con il nome utente admin e la password readwrite.

• Seguire le istruzioni visualizzate e completare la procedura guidata.

NOTE: Il dispositivo WatchGuard XTM dispone ora di una congurazione di base che consente il traco TCP,

UDP e ping in uscita e blocca tutto il traco non richiesto dalla rete esterna.

• Eseguire l’accesso all’interfaccia Web di Fireware XTM utilizzando il nome utente admin e

la password di congurazione impostata durante la procedura guidata.

Collegare e accendere WatchGuard XTM 8-Series

Andere Handbücher für XTM 8 series

Inhaltsverzeichnis

Sprachen:

Andere Watchguard Firewall Handbücher

Watchguard

Watchguard Firebox M4600 Montageanleitung

Watchguard

Watchguard Firebox V10 Bedienungsanleitung

Watchguard

Watchguard Firebox Vclass V200 Montageanleitung

Watchguard

Watchguard Firebox SOHO 6 Wireless Referenzhandbuch

Watchguard

Watchguard Firebox t10 Bedienungsanleitung

Watchguard

Watchguard Firebox T55 Bedienungsanleitung

Watchguard

Watchguard SOHO Bedienungsanleitung

Watchguard

Watchguard Firebox T85 Bedienungsanleitung

Watchguard

Watchguard Firebox M4800 Bedienungsanleitung

Watchguard

Watchguard XTM 5 Series Bedienungsanleitung

Watchguard

Watchguard Firebox SOHO 6 Wireless Bedienungsanleitung

Watchguard

Watchguard Firebox NV5 Bedienungsanleitung

Watchguard

Watchguard SOHO Technisches Datenblatt

Watchguard

Watchguard SOHO Bedienungsanleitung

Watchguard

Watchguard XTM 1050 Bedienungsanleitung

Watchguard

Watchguard Firebox M5800 Montageanleitung

Watchguard

Watchguard Firebox T25-W Bedienungsanleitung

Watchguard

Watchguard 970 Bedienungsanleitung

Watchguard

Watchguard Firebox V60 Montage- und Bedienungsanleitung

Watchguard

Watchguard XTM 1520-RP Bedienungsanleitung

Watchguard

Watchguard XTM 330 Bedienungsanleitung

Watchguard

Watchguard Firebox T20 Bedienungsanleitung

Watchguard

Watchguard Firebox Vclass Bedienungsanleitung

Watchguard

Watchguard XCS Series Montageanleitung

Beliebte Firewall Handbücher anderer Marken

Cisco

Cisco S190 Bedienungsanleitung

Fortinet

Fortinet FortiGate Voice Series Bedienungsanleitung

ADTRAN

ADTRAN NetVanta 2300 Bedienungsanleitung

SecureLogix

SecureLogix ETM System Bedienungsanleitung

NETGEAR

NETGEAR ProSafe FVX538 Bedienungsanleitung

Lanner

Lanner FW-8877 Bedienungsanleitung

Huawei

Huawei USG6000 Series Installations- und Betriebshandbuch

H3C

H3C SecPath F5000-AI-15 Bedienungsanleitung

Nexcom

Nexcom DNA 1150 Bedienungsanleitung

Fortinet

Fortinet FortiGate-60 series Bedienungsanleitung

Cisco

Cisco 3110 Handbuch

Draytek

Draytek Vigor2860 Series Bedienungsanleitung

Lanner electronics

Lanner electronics FW-7650 Series Bedienungsanleitung

Swisscom

Swisscom Internet Backup Bedienungsanleitung

SonicWALL

SonicWALL NSa 5700 Bedienungsanleitung

DPtech

DPtech FW1000 SERIES Bedienungsanleitung

FEITIAN

FEITIAN MultiPass FIDO Bedienungsanleitung

EBLOCKER

EBLOCKER PRO Bedienungsanleitung
