English Español1 SAFETY INFORMATION
1.1 SAFETY WARNINGS
NOTE!
Only use the filter kit RFI (CFW300-KFB) on WEG CFW300 series
inverters.
The CFW300-KFB filter kit can be used only for the models of the
frames sizes single-phase B of the CFW300.
It is recommended to read the CFW300 user manual before installing
or operating this accessory.
This guide contains important information regarding the proper
understanding and correct operation of this module.
1.2 PRELIMINARY RECOMMENDATIONS
ATTENTION!
Always disconnect the general power supply before connecting or
disconnecting the accessories of the CFW300 frequency inverter.
Wait for at least ten minutes for the full discharge of the power
capacitors.
2 GENERAL INFORMATION
This guide contains instructions for the installation, configuration and operation
of the RFI filter (CFW300-KFB) for inverters of the CFW300 line to reduce the
electromagnetic interference, and it must be used together with the CFW300
user’s manual.
3 CONTENT OF THE PACKAGE
Upon receiving the product, check if the package contains:
Accessory composed of: filter set and connecting bars in anti-static package
(see Figure A1).
Installation, configuration and operation guide.
4 INSTALLATION OF THE ACCESSORY
The CFW300-KFB is easily connected to the CFW300 frequency inverter by means
of the plug-and-play concept. The procedures below must be observed for the
proper installation and start-up:
1. With the inverter powered down, plug the filter set into the CFW300 (see Figure
A2).
2. Connect the lower part of the connecting bars to the filter set and fit the upper
part into the power supply terminal of the CFW300 (L1, L2 and PE) (see Figure
A3 (a) and (b)).
3. Tighten the screws of the filter set and power supply terminal of the CFW300
(see Figure A3 (c) and (d)).
4. Figure A4 shows the CFW300 power supply and motor connecting terminal.
Make the connections according to this indication:
- L/L1, N/L2 = single-phase supply of the CFW300 according the product
model.
- PE = grounding connection.
- U, V, W = motor connection.
5. Install the inverter according to the recommendation of the user’s manual
Chapter 3 (access www.weg.net).
Figure A5 shows the dimensions of the CFW300 when installed with the
CFW300-KFB kit.
For information on the compatible levels, refer to the user’s manual, Chapter 3
(access www.weg.net) or the quick installation guide attached with the product.
1 INFORMACIONES DE SEGURIDAD
1.1 AVISOS DE SEGURIDAD
¡NOTA!
Solamente utilizar el kit filtro RFI (CFW300-KFB) nos inversores WEG
série CFW300.
El Kit filtro CFW300-KFB puede ser utilizado solamente para los
modelos monofásicos del tamaño B del CFW300.
Se recomienda la lectura del manual del usuario del CFW300 antes
de instalar u operar este accesorio.
El contenido de esta guía se proporciona información importante para
el correcto entendimiento y buen funcionamiento de este módulo.
1.2 RECOMENDACIONES PRELIMINARES
¡ATENCIÓN!
Siempre desconecte la alimentación general antes de conectar o
desconectar los accesorios del convertidor de frecuencia CFW300.
Espere al menos 10 minutos para garantizar la desenergización
completa del convertidor.
2 INFORMACIONES GENERALES
Esta guía orienta en la instalación, configuración y operación del filtro RFI
(CFW300-KFB) para los convertidores de la línea CFW300, para reducción
de la interferencia electromagnética, debiendo ser utilizado con el manual del
usuario CFW300.
3 CONTENIDO DEL EMBALAJE
Al recibir el producto, verificar si el embalaje contiene:
Accesorio compuesto por: conjunto filtro y barras de conexión en embalaje
antiestático (ver Figura A1).
Guía de instalación, configuración y operación.
4 INSTALACIÓN DEL ACCESORIO
El CFW300-KFB es fácilmente conectado al convertidor de frecuencia CFW300
utilizando el concepto “plug-and-play”. Para la correcta instalación y puesta en
funcionamiento deben ser seguidos los procedimientos de abajo:
1. Con el convertidor sin tensión, encaje el conjunto filtro en el CFW300 (ver Figura
A2).
2. Conecte la parte inferior de las barras de conexión en el conjunto filtro y encaje
la parte superior en el borne de alimentación del CFW300 (L1, L2 y PE) (ver
Figura A3 (a) y (b)).
3. Apriete los tornillos del conjunto filtro y del borne de alimentación del CFW300
(ver Figura A3 (c) y (d)).
4. En la Figura A4 es identificado el borne de alimentación del CFW300 y de
conexión del motor. Haga las conexiones de acuerdo con esta indicación:
- L/L1, N/L2 = alimentación monofásica del CFW300 de acuerdo al modelo
del producto.
- PE = conexión de puesta a tierra.
- U, V, W = conexión del motor.
5. Instale el convertidor de acuerdo con las recomendaciones del manual del
usuario Capítulo 3 (acceda a www.weg.net).
En la Figura A5 son presentadas las dimensiones del CFW300 cuando es instalado
con el Kit CFW300-KFB.
Para Información sobre los niveles seguidos consulte el manual del usuario Capítulo
3 (acceda a www.weg.net) o la guía de instalación rápida que se acompaña
con el producto.
1 INFORMAÇÕES DE SEGURANÇA
1.1 AVISOS DE SEGURANÇA
NOTA!
Somente utilizar o kit filtro RFI (CFW300-KFB) nos inversores WEG
série CFW300.
O Kit filtro CFW300-KFB pode ser utilizado somente para os modelos
monofásicos da mecânica B do CFW300.
Recomenda-se a leitura do manual do usuário do CFW300 antes
de instalar ou operar esse acessório.
O conteúdo deste guia fornece informações importantes para o
correto entendimento e bom funcionamento deste acessório.
1.2 RECOMENDAÇÕES PRELIMINARES
ATENÇÃO!
Sempre desconecte a alimentação geral antes de conectar ou
desconectar os acessórios do inversor de frequência CFW300.
Aguarde pelo menos 10 minutos para garantir a desenergização
completa do inversor.
2 INFORMAÇÕES GERAIS
Este guia orienta na instalação, configuração e operação do filtro RFI
(CFW300-KFB) para os inversores da linha CFW300, para redução da
interferência eletromagnética, e deve ser utilizado juntamente com o manual
do usuário CFW300.
3 CONTEÚDO DA EMBALAGEM
Ao receber o produto, verificar se a embalagem contém:
Acessório composto por: conjunto filtro e barras de conexão em embalagem
anti-estática (ver Figura A1).
Guia de instalação, configuração e operação.
4 INSTALAÇÃO DO ACESSÓRIO
O CFW300 - KFB é facilmente conectado ao inversor de frequência CFW300 utilizando
o conceito “plug-and-play”. Os procedimentos abaixo devem ser seguidos para a
correta instalação e colocação em funcionamento:
1. Com o inversor desenergizado, encaixe o conjunto filtro no CFW300 (ver Figura
A2).
2. Conecte a parte inferior das barras de conexão no conjunto filtro e encaixe a
parte superior no borne de alimentação do CFW300 (L1, L2 e PE) (ver Figura
A3 (a) e (b)).
3. Aperte os parafusos do conjunto filtro e do borne de alimentação do CFW300
(ver Figura A3 (c) e (d)).
4. Na Figura A4 é identificado o borne de alimentação do CFW300 e de conexão
do motor. Faça as conexões de acordo com esta indicação:
- L/L1, N/L2 = alimentação monofásica do CFW300 de acordo o modelo do
produto.
- PE = conexão de aterramento.
- U, V, W = conexão do motor.
5. Instale o inversor de acordo com as recomendações do manual do usuário
Capítulo 3 (acesse www.weg.net).
Na Figura A5 são apresentadas as dimensões do CFW300 quando instalado
com o Kit CFW300-KFB.
Para informação dos níveis atendidos consulte o manual do usuário Capítulo 3
(acesse www.weg.net) ou o guia de instalação rápida que acompanha o produto.

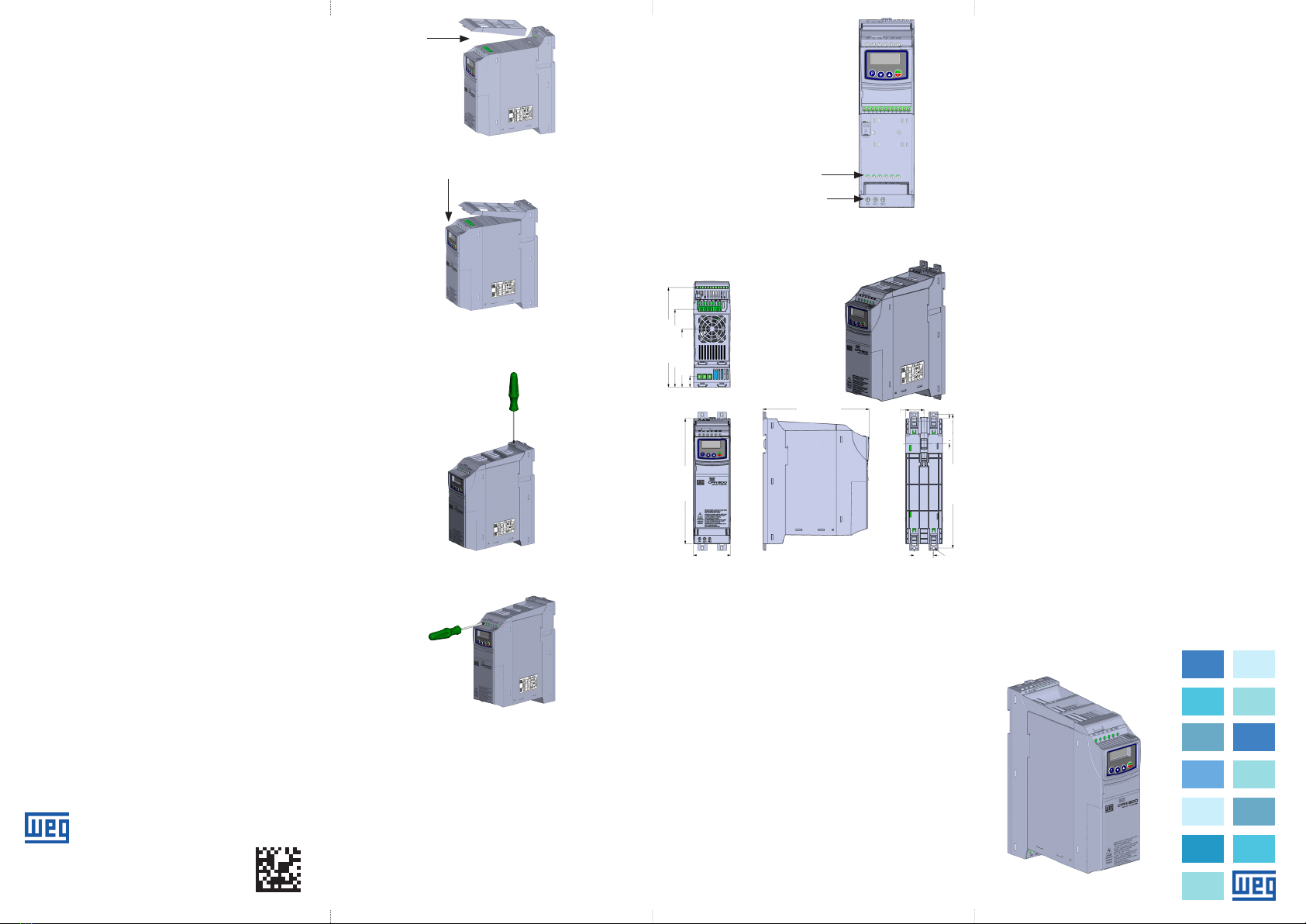

Português APPENDIX A - FIGURES
ANEXO A - FIGURAS
(a) Filter set
(a) Conjunto filtro
(a) Conjunto filtro
(b) Connecting bars
(b) Barras de conexión
(b) Barras de conexão
Figure A1: (a) and (b) Parts of the CFW300-KFB filter kit
Figura A1: (a) y (b) Piezas del kit filtro CFW300-KFB
Figura A1: (a) e (b) Peças do kit filtro CFW300-KFB
(a) Detach the fixture snaps by screws
(a) Destacar las trabas de fijación por tornillos
(a) Destacar as travas de fixação por parafusos
(b) Fit the filter set on the CFW300 base
(b) Encaje el conjunto filtro en la base del CFW300
(b) Encaixe o conjunto filtro na base do CFW300
(c) Retract the lower snaps of the filter set into the CFW300 base
(c) Retraer as trabas inferiores del conjunto filtro en la base del CFW300
(c) Recolha as travas inferiores do conjunto filtro na base do CFW300
(d) Filter set assembled on the base CFW300
(d) Conjunto filtro montado en la base del CFW300
(d) Conjunto filtro montado na base do CFW300
Figure A2: (a) to (d) Assembly of the filter set
Figura A2: (a) a (d) Montaje del conjunto filtro
Figura A2: (a) a (d) Montagem do conjunto filtro
