1
数控直流稳压电源使用说明
Instructions for use of numerical control DC
stabilized voltage power supply
English Instruction Manual
中文说明书
2
数控直流稳压电源使用说明
产品型号 WZ6012
修订时间 2021/10/08
版本号 V1.0
注：为了更好的了解和使用本产品的全部功能，获得好的用
户体验，请仔细阅读本产品的说明书，避免误操作。
3
目录
1.1 操作面板说明…………………………… 5
1.1.1前面板…………………………… 5
1.1.2后面板…………………………… 5
1.2 产品技术指标…………………………… 7
1.3 产品核心功能…………………………… 7
1.4 操作说明………………………………… 7
1.4.1 主界面…………………………… 8
1.4.2 使用说明………………………… 8
1.4.2.1主界面电压电流设置、保护设
置………………………………………… 8
1.4.2.2快捷存储和调出…………… 9
1.4.2.3按键锁定解锁……………… 10
1.4.2.4曲线显示界面刻度调节…… 10
1.4.2.5 系统设置………………… 11
WIFI 版电源安卓手机 APP 使用说明…………… 13
1手机 APP 扫码下载安装……………………… 13
2 安装注意事项………………………………… 13
2.1 软件更新……………………………… 14
2.2 APP 界面显示………………………… 14
4
2.2.1 启动完成界面………………… 14
2.2.2 APP 主界面显示………………… 15
2.2.3 地址选择界面显示……………… 16
2.2.4 存储数据方式选择……………… 17
3.APP 的使用…………………………………… 19
3.1 设置 WZ6012 通信接口……………… 19
3.2 APP 智能配网………………………… 20
APP 使用注意事项……………………………… 22
上位机软件的安装使用说明…………………… 24
附录 1 通讯协议………………………………… 25
5
1.1 操作面板说明
1.1.1 前面板
1.1.2 后面板
6
注意事项：
电源输入接口必须严格接入 9-70V 的稳压直流电(切勿接入交
流电或超过电压范围的电源。否则会烧毁本产品！)，当电流或
功率或温度过高时，风扇打开，否则关闭，当温度高于 80 度时
显示 OTP 并关闭输出。通讯端口为专用接口，请勿接别的模块或
设备。WIFI 模块和 USB 模块、RS485 模块为选配，需要请另行购
买。
7
1.2 产品技术指标
1.3 产品核心功能
1.8 寸高清彩屏显示
安卓 APP/PC 上位机
4组快捷存储调用
多种显示界面
扩展外接 USB/RS485/WIFI
一体化面板，方便装配
多重防护
1.4 操作说明
上电后，如果菜单里面设置的是 WIFI 模式，先连接 WIFI 服
务器，再显示开机界面，否则直接显示开机界面，然后进入主界
面。
8
1.4.1 主界面
数据显示界面 统计界面
曲线界面
1.4.2 使用说明
菜单操作中，红色阴影处为当前选中菜单，绿色为未选中状
态，按方向键移动光标或切换菜单，选中后按 OK 键确认。
按上或下方向键可以切换数据显示或统计界面。
1.4.2.1 主界面电压电流设置、保护设置
电压设置：按下电压设置键 ，电压设置被选中(曲线显
示界面设置会自动跳出)，设置选中位反红显示，左右按键移位，
转动旋转编码器顺时针加，逆时针减。设定完成，按 键、
9
或其它设置按键，退出并保存设置值。
电流设置：按下电流设置键 ，电流设置被选中(曲线显
示界面设置会自动跳出)，设置选中位反红显示，左右按键移位，
转动旋转编码器顺时针加，逆时针减。设定完成，按 键、
或其它设置按键，退出并保存设置值。
过压保护设置：按下保护设置键 ，过压保护设置被选中
(曲线显示界面设置会自动跳出)，设置选中位反红显示，左右按
键移位，转动旋转编码器顺时针加，逆时针减。设定完成，按
键、 或其它设置按键，退出并保存设置值。
过流保护设置：按下保护设置键 ，过压保护设置被选中
(曲线显示界面设置会自动跳出)，再按下保护设置键 ，过
流保护设置被选中，设置选中位反红显示，左右按键移位，转动
旋转编码器顺时针加，逆时针减。设定完成，按 键、 或
其它设置按键，退出并保存设置值。
10
1.4.2.2 快捷存储和调出
长按上左下右 4个方向键，调出 M1、M2、M3、M4。设置当前
输出电压、输出电流、过压保护、过流保护值，设置完自动存储。
1.4.2.3 按键锁定解锁
长按 键2S 以上，可以手动锁定或者解锁键盘。
在通信状态下，通信状态标志变为绿色，此时按键也自动被
锁定，通信断开，标志位变成白色，自动解锁。

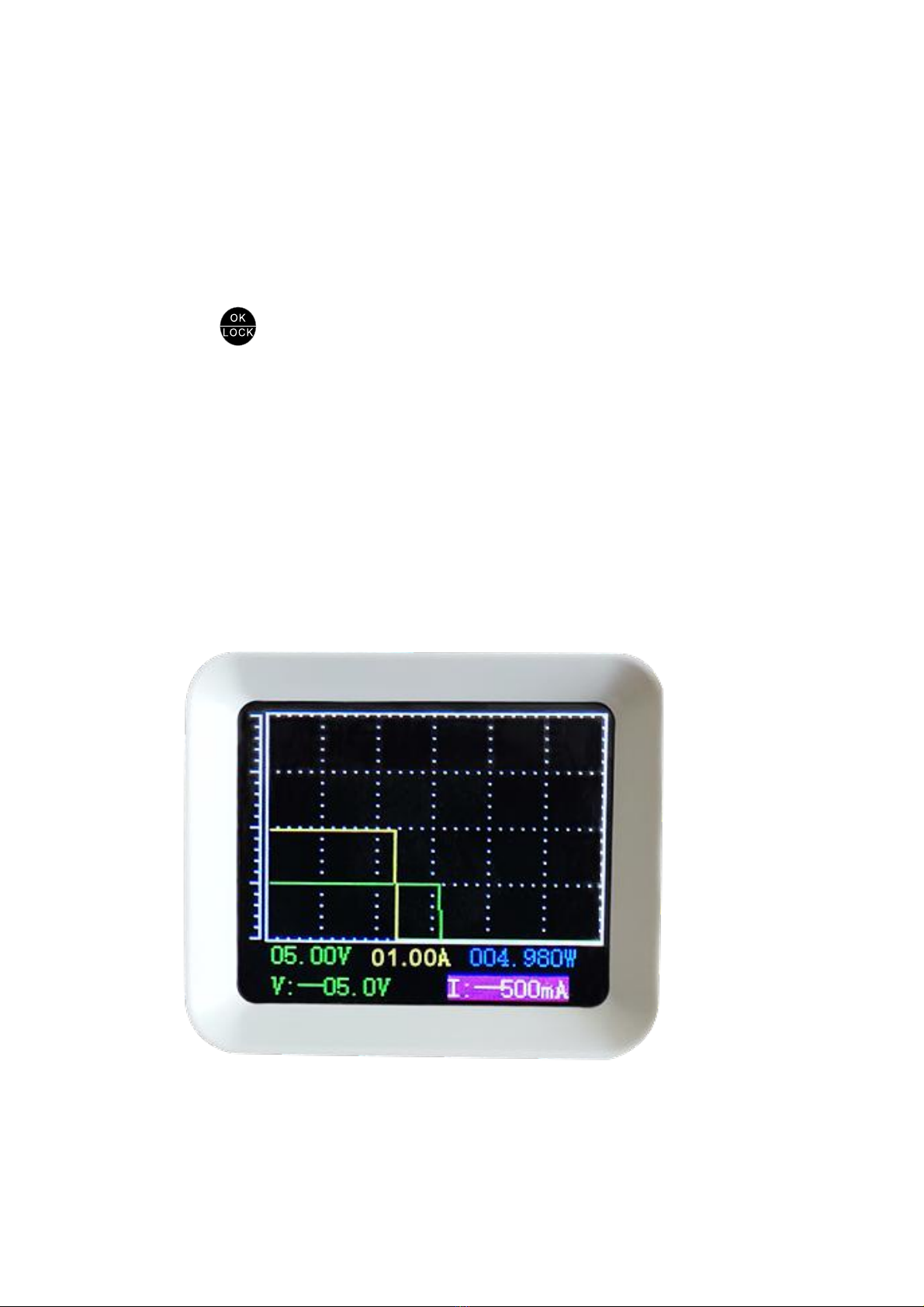

1.4.2.4 曲线显示界面刻度调节
在曲线显示界面，坐标轴刻度值大小根据每格刻度决定。在
下方默认选中电压刻度设置，按左右方向键更改选中设置对象，
设置值反红显示，转动旋转编码器改变每刻度大小。
