Westfalia AT858 Bedienungsanleitung

Westfalia Bedienungsanleitung

Nr. 106655

Keramik-Heizlüfter 150 W

Artikel Nr. 59 22 79

Ceramic Fan Heater 150 W

Article No. 59 22 79

Bedienungsanleitung

Instruction Manual

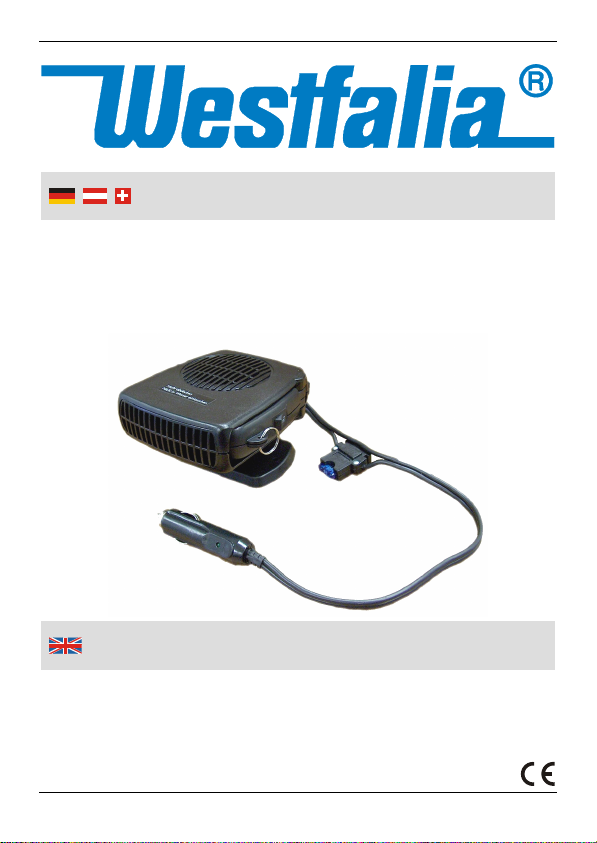

This compact heater provides rapid heating of the interior of your

car, RV, boat, etc. It is also suited for defrosting the windows.

With the fold-out handle it can be used as a handheld fan and

heater, e.g. to defrost hard to reach areas of the windscreen.

For added safety, there is an automatic temperature regulation.

Please familiarize yourself with the proper usage of the device by

reading and following each chapter of this manual, in the order

presented. Keep these operating instructions for further

reference.

Please read the safety instructions!

These instructions will make it easier for you to handle the device

appropriately and help prevent misunderstandings and possible

damage or injury.

Dieser kompakte Heizlüfter sorgt für besonders schnelle

Erwärmung des Innenraumes von Fahrzeugen, Wohnmobilen,

Booten usw. Auch zum Freihalten von beschlagenen Scheiben

ist der Lüfter bestens geeignet. Mit Hilfe des ausklappbaren Griffs

können Sie den Heizlüfter auch als Handlüfter verwenden um an

schwer erreichbare Stellen zu gelangen (z. B. beim Scheiben-

enteisen).

Er besitzt eine automatische Temperaturregelung und ist damit

besonders betriebssicher.

Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem

Gerät vertraut und bewahren Sie diese Bedienungsanleitung für

spätere Zwecke gut auf.

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und

Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Sehr

eehrte Damen und Herren

Dear Customers

III

Übersicht | Overview

Kippschalter 1 Toggle Switch

Ausklappbarer Griff 2 Swivel-mounted Handle

Halter 3 Base

Sicherungshalterung 4 Fuse Holder

12 V Stecker 5 12 V Plug

Kontroll-LED 6 Control LED

5 6

Inhaltsverzeichnis

Safety Notes.......................................................................Page 5

Mounting the Unit ...............................................................Page 6

Operating as Heater or Fan ...............................................Page 6

Operating as Windscreen Defroster...................................Page 7

Changing the Fuse .............................................................Page 7

Technical Data ...................................................................Page 8

Sicherheitshinweise............................................................Seite 1

Befestigung.........................................................................Seite 3

Bedienung zum Heizen oder Lüften...................................Seite 3

Bedienung als Scheibenenteiser........................................Seite 4

Sicherungswechsel ............................................................Seite 4

Technische Daten ..............................................................Seite 8

Table of Contents

Sicherheitshinweise

Lesen Sie vor Anschluss des Heizlüfters die

Betriebsanleitung Ihres Fahrzeugs und informieren Sie

sich über die maximal zulässige Anschlussbelastung

Ihrer Bordnetzsteckdose!

Der Heizlüfter darf nur an einem 12 V - Bordnetz betrieben

werden und muss mit mindestens 15 A abgesichert sein.

Beachten Sie auch, dass sich die Sicherung und der

Netzstecker bei längerem Gebrauch erwärmen!

Bitte lesen Sie diese Bedienungsanleitung aufmerksam

durch und benutzen Sie den Heizlüfter ausschließlich

gemäß dieser Anleitung.

Entsorgen Sie nicht benötigtes Verpackungsmaterial oder

bewahren Sie dieses an einem für Kinder unzugänglichen

Ort auf. Es besteht Erstickungsgefahr!

Halten Sie das Gerät von Kindern fern.

Setzen Sie den Heizlüfter niemals Wasser oder großer

Feuchtigkeit aus. Halten Sie ihn fern von brennbaren

Gegenständen.

Führen Sie das Netzkabel nicht über scharfe Ecken und

Kanten oder heiße Oberflächen.

Betreiben Sie den Heizlüfter niemals im Kofferraum eines

Fahrzeuges oder in einem beengten Raum, wo keine

Frischluftzufuhr gewährleistet ist.

Die Lüftergitter des Heizlüfters sollten stets sauber sein und

niemals abgedeckt werden. Es besteht Überhitzungsgefahr!

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen die

folgenden Hinweise:

Sicherheitshinweise

Um Verletzungen bei den Fahrzeuginsassen zu vermeiden,

darf der Heizlüfter nicht im Entfaltungsbereich des Airbags

oder im Kopfaufschlagsbereich der im Fahrzeug

befindlichen Personen montiert werden.

Lassen Sie den Heizlüfter nicht unbeaufsichtigt

eingeschaltet.

Ziehen Sie bei Nichtbenutzung stets den Netzstecker.

Lassen Sie den Heizlüfter komplett abkühlen, bevor Sie ihn

reinigen oder lagern.

Zerlegen Sie das Gerät nicht, es enthält keine durch Sie

instand zu setzenden Teile.

Benutzun

Informieren Sie sich, vor Anschluss des Heizlüfters, in der

Betriebsanleitung Ihres Fahrzeugs über die maximal

zulässige Anschlussbelastung Ihrer Bordnetzsteckdose! Der

Heizlüfter darf nur an einem 12 V Bordnetz betrieben werden

und muss mit mindestens 15 A abgesichert sein.

Befestigung

1. Zur Befestigung des Gerätes nehmen Sie den abnehmbaren

Halter (3) ab, indem Sie ihn nach hinten hinausschieben.

Kleben Sie entweder auf die Bodenplatte des Halters einen

Teil des mitgelieferten Klett-Klebestreifens auf. Den anderen

Teil kleben Sie auf die ausgewählte und vorher gereinigte

Stelle im Fahrzeug. Oder befestigen Sie den Halter des

Heizlüfters kann auch mit Hilfe der zwei mitgelieferten

Schauben auf eine ebene Fläche angeschraubt werden.

2. Schieben Sie danach den Heizlüfter auf den befestigten

Halter auf.

Achtung:

Beachten Sie, dass sich der Heizlüfter nicht im unmittelbaren

Sichtfeld des Fahrers (Front- und Seitenscheibe) befinden

darf. Außerdem sollte der Heizlüfter so untergebracht sein,

dass sich dieser z. B. beim Fahren von Kurven oder beim

starken Abbremsen nicht lösen kann. Beachten Sie bei der

Wahl des Montageortes, dass die Lüftungsöffnungen frei

bleiben. Es besteht Überhitzungsgefahr!

Legen Sie das Zuleitungskabel so, dass es beim Fahren oder

Bedienungen der Pedale nicht stören kann, also niemals

entlang der Lenksäule oder den Pedalen.

Bedienung zum Heizen oder Lüften

1. Verbinden Sie den Netzstecker des Heizlüfters mit der 12 V

Bordnetzsteckdose. An der integrierten grünen LED (6) im

Benutzun

Netzstecker können Sie ablesen ob Spannung an der

Bordnetzsteckdose anliegt.

An der rechten Seite befindet sich der Kippschalter (1) mit

drei Schalterstellungen

„Heat“ – Heizen „0“ – Ausstellung „Fan“ – Lüfter

2. Für die Heizfunktion drücken Sie den Schalter auf „Heat“ und

für die Lüfterfunktion (ohne Heizfunktion) auf „Fan“.

Bedienung als Scheibenenteiser

1. Um z. B. eine vereiste Stelle direkt

abzutauen, nehmen Sie den Heizlüfter

aus der Befestigung, in dem Sie das

Gerät nach vorn herausziehen.

2. Halten Sie das Gerät am ausklappbaren

Griff (2).

3. Stellen Sie den Schalter des Gerätes auf

„Heat“. Nach der Benutzung klappen Sie

den Griff wieder ein und schieben den

Heizlüfter wieder auf den Halter.

Achtung:

Beachten Sie, dass bei den meisten Fahrzeugen die

Bordnetzsteckdose erst eingeschaltet ist, wenn auch die

Zündung eingeschaltet wird.

Ziehen Sie bei Nichtgebrauch des Gerätes den Netzstecker

aus der Bordnetzsteckdose, um bei einem versehentlichen

Einschalten nicht die Batterie zu entladen.

Sicherungswechsel

Um die 15 A Flachsicherung (4) in der Zuleitung zu ersetzen,

ziehen Sie diese heraus und tauschen sie gegen eine gleichen

Typs und Abmessung aus.

Safet

Notes

Before connecting the unit to your cigarette lighter

socket, please check the maximum allowed load!

The heater must only be operated on a 12 V power supply

and be protected by a 15 A fuse.

Please keep in mind that power plug and fuse may become

hot during operation!

Please read this manual carefully and use the item only

according to the manual.

Carefully dispose of the packaging materials or store them

out of the reach of children. There is risk of suffocation!

Keep the unit out of the reach of children.

Do not expose the heater to water or moisture. Keep it away

from combustible materials.

Do not lead the power cord around sharp corners or over hot

surfaces.

Do not operate the heater in the boot of your car or in other

confined spaces, which do not provide enough fresh air.

The air intake of the heater must be clean and free from

foreign objects. Otherwise the unit will overheat!

To avoid injury, do not mount the unit in the deployment

area of an airbag or in the impact area of a passenger’s

head.

Do not leave the unit unsupervised during operation.

Pull the power plug while the unit is not in operation or when

cleaning the unit. Allow the unit to cool down during

cleaning.

Do not disassemble the unit; it does not contain parts

serviceable by you.

Please note the following safety notes to avoid

malfunctions, damage or physical injury:
