COOKTOP PARTS

For Models: GJC3654RB02, GJC3654RP02, GJC3654RS02

(Black) (Pure White) (Stainless)

02−07 Litho in U.S.A. (amd) Part No. W10121625 Rev. A

36" ELECTRIC

CERAN COOKTOP

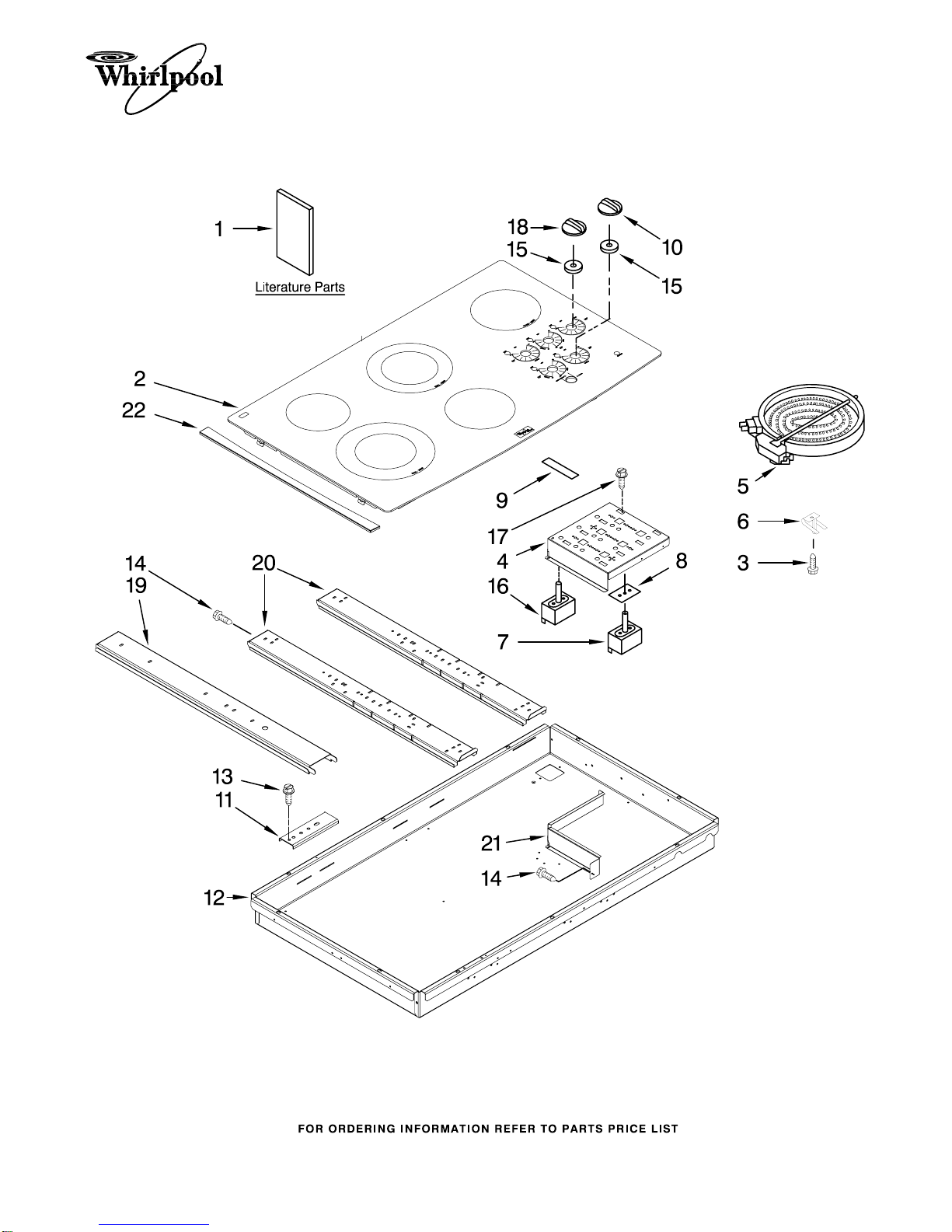

COOKTOP PARTS

For Models: GJC3654RB02, GJC3654RP02, GJC3654RS02

(Black) (Pure White) (Stainless)

W10121625

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 Cooktop

8304571 Built−In Oven

8286614 Use & Care Guide

8286340 Wiring Diagram

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop & Bracket

Assembly

W10048570

Black

W10048580

White

3 246119 Screw (8)

4 8285929 Bracket, Switch

Mounting

5 Element, Surface

8523698 1200W − RR

8523697 1500W − CF

8285937 2000/1000W − CR

4453909 2500/1200W − LF

8523700 100W (Warm Elem)

6 9759094 Spring,

Locator (10)

7 Switch, Infinite

9759474 LF & CR Burner

3191049 RR & CF Burner

8286517 Warm Zone

8 3183956 Seal, Switch

Cover (6)

9 3192439 Seal, Limiter (5)

10 Knob, Control (4)

8286043BL

Black

8286043WH

White

11 4455917 Bracket, Mounting

12 8286556 Box, Burner

13 3400093 Screw

14 3196537 Screw

15 8285469 Seal, Infinite

Switch (6)

16 9762441 Switch, Rotary

Accusimer

17 311865 Screw

18 Knob, Accusimer

8286044BL

Black

8286044WH

White

19 8286345 Rail, Element

20 9763517 Rail, Element

21 8285950 Control, Heat

Shield

22 Trim, Cooktop

(Stainless Only)

8285991 Right

8285990 Left

Following Parts Not Illustrated

3172515 Mounting,

Hardware Kit

4455364 Bracket,

Support (6)

8286642 Tape, Foam

OPTIONAL PARTS

For Models: GJC3654RB02, GJC3654RP02, GJC3654RS02

(Black) (Pure White) (Stainless)

W10121625

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner

WIRING HARNESS PARTS

9760880 Wiring Harness

Surface Unit

8286415 Harness, Conduit

3196160 Screw

8286348 Harness, Light

3400015 Screw
