Whirlpool CF 26 T Montageanleitung

SERVICE Whirlpool Europe

Customer Services

Model CF 26 T

Version 8549 520 66010 Page

Technical data 2

Spare part list 3

Exploded view 4

Circuit and Wiring diagram 5

Service Manual

Horizontal Freezer

CF 26 T

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 22.04.1999 Subject to modiﬁcation

Document-No.: 4812 710 15538

SERVICE

22.04.1999 / Page 2 CF 26 T Whirlpool Europe

Doc. No: 4812 710 15538 8549 520 66010 Customer Service

Technical data

Dimensions

Height 86.7 cm

Width 80.6 cm

Depth 60 cm

Capacity

gross 245 l

Electrical connection

Voltage 110 - 127 V

Frequency 50 - 60 Hz

Power consumption

in 24 hours 1.13 kWh

Freezing capacity

in 24 hours 14 kg

Compressor

Type GL 60 AD

Capacity (CECOMAF) 133 W

Refrigerant

Type R 134 a

Quantity 120 g

Thermostat switching value

Switch on temperature min. - 14 ˚C

Switch on temperature max. - 23.5 ˚C

Switch off temperature min. - 20 ˚C

Switch off temperature max. - 29.5 ˚C

SERVICE Whirlpool Europe CF26T 22.04.1999 / Page 3

Customer Service 8549 520 66010 Doc. No: 4812 710 15538

Spare part list

Model CF 26 T

Service No. 854952066010

Version 854952066010

Pos. No. 12NC Code Description

012 0 4819 462 48511 Foot

040 0 4819 417 19585 Hinge

040 1 4819 417 19584 Hinge

040 7 4819 462 58187 Cover,hinge

040 8 4819 462 58354 Cover,hinge

101 0 4819 442 69242 Door,freezer

111 0 4819 498 78464 Handle,door

111 8 4819 462 88135 Handle,cover

130 2 4819 417 38118 Lock

130 3 4819 401 18332 Hook

130 4 4819 532 58291 Washer

130 5 4819 462 58402 Cover ,lock

130 6 4819 404 79522 Support

241 0 4819 458 68203 Basket

252 0 4819 418 79816 Thermostathous.

252 1 4819 462 88091 Cover

301 0 4819 459 48912 Frame

321 0 4819 381 18251 Lens

321 1 4819 381 18252 Lens

335 0 4819 411 29585 Knob thermostat

339 0 4819 535 98662 Rod

350 0 4812 134 18001 Pilot lamp

350 2 4812 134 48228 Pilot lamp

402 0 4819 360 58749 Compressor GL60AD

442 0 4819 361 18486 Motor

442 1 4819 404 79496 Bracket

443 0 4819 515 38001 Fan wheel

491 0 4819 462 79805 Cover

561 0 4819 282 28722 Protect,motor

561 2 4819 290 68367 Connectionblock ,Zanussi

566 2 4819 271 29077 Thermostat A04-0282-29

614 0 4819 280 68398 Relay

740 0 4819 121 18326 Capacitor

740 3 4819 466 68644 Fixation

740 4 4819 404 79471 Holder

764 0 4819 480 28144 Dryer

781 0 4819 462 88134 Panel f.drain

SERVICE

22.04.1999 / Page 4 CF 26 T Whirlpool Europe

Doc. No: 4812 710 15538 8549 520 66010 Customer Service

Exploded view

SERVICE Whirlpool Europe CF 26 T 22.04.1999 / Page 5

Customer Service 8549 520 66010 Doc. No: 4812 710 15538

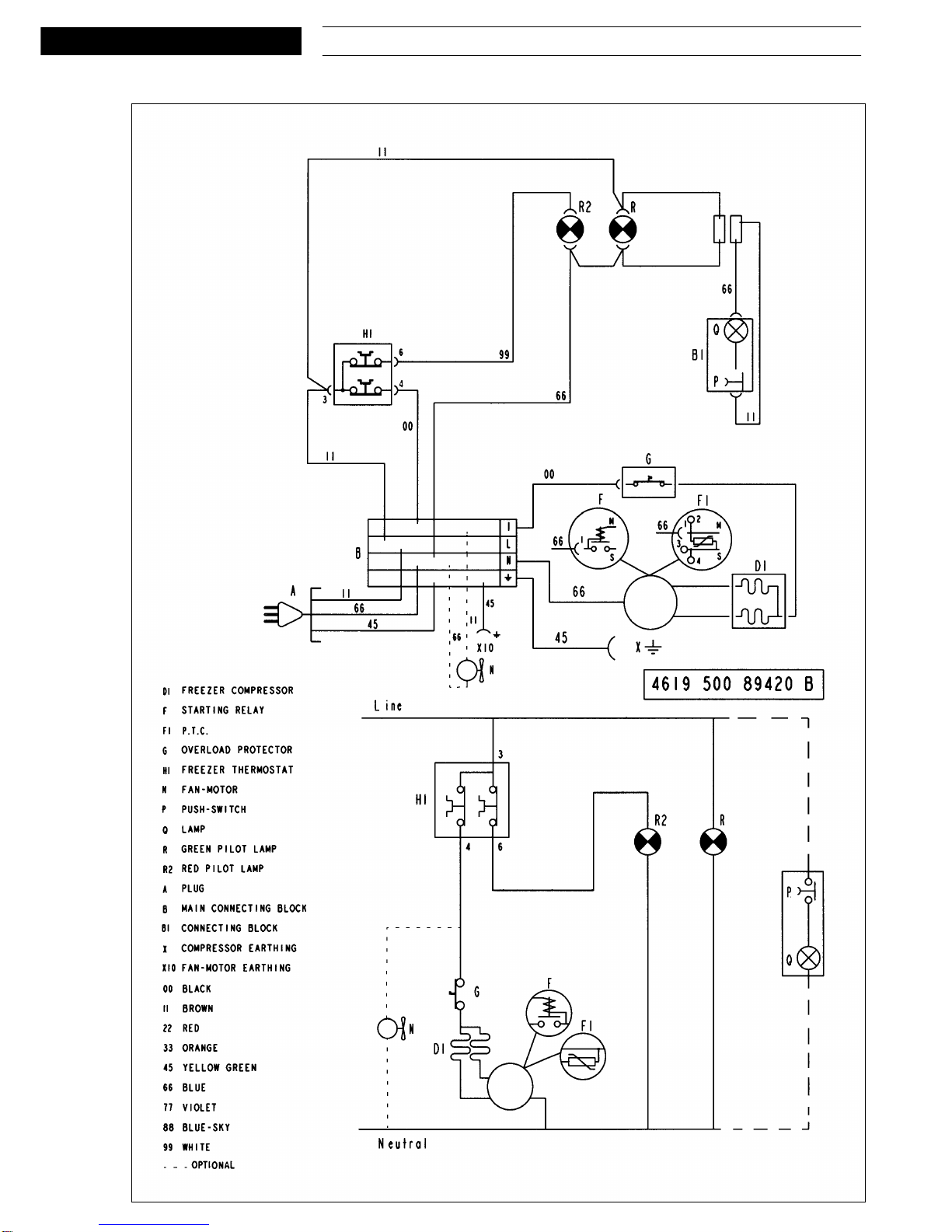

Circuit and Wiring diagram
