SERVICE MANUAL

Model : ACG531IX

Version : xxxxxxx

Contents

Technical Data

..............................................3

..............................................2

..............................................4

..............................................7

Exploded view

Spare parts list

Wiring diagram

Technical Data

Electricity supply: 220-240V~50/60Hz

Inner volume of the oven: 56 Liters

Hot Plate Power: 1000W

Bottom Gas Power: 2500W

Max Gas Power: 5750W

Top Gas Power: 1700W

Oven light: 25W

Exploded view

Spare parts list

Parts No. Code Descripon Qty

1 2030300108 Inner assembly 1

2 2030400003 Doorframe Sealer Subassembly 0.067

3 30302700136 Connecon panel 2

4 30302900171 Fixing sleeve 2

5 30307100134 Drawer panel 1

6 30307200021 Drawer baﬄe 2

7 30307800013 Drawer paron 1

8 30313200065 Oven bracket 2

9 30200900016 Inner glass ﬁxing block 4

10 30200900018 Inner glass ﬁxing block 1

11 30200900019 Inner glass ﬁxing block 1

12 30201300001 Handle ﬁxing sleeve 2

13 30201400003 Handle gasket 2

14 30303400134 Door frame lebracket 1

15 30303400135 Door frame right bracket 1

16 30303500067 Door bracket 1

17 30400600043 No. 30 Hinge 2

18 30400700157 H13 handle 1

19 30500400125 Inner glass 1

20 30400100003 Shelf 1

21 30304200002 Grease tray 1

22 30402500031 K21 knob 6

23 30201600011 An-p foot 4

24 30100500035 Funcon switch 1

24.1 30100500043 Funcon switch 1

24.2 30100500048 Funcon switch 1

25 30101000001 Lamp components 1

26 30102300008 Ignion 1

27 30102500003 Indicator light 1

28 30202100003 Heel block 2

29 30300100030 Fixing device 1

30 30300400515 Hob panel 1

31 30301500018 Inner rear bracket 1

32 30302200110 Back cover panel 1

Spare parts list

33 30302300087 Side panel 2

34 30302600032 Hinge ﬁxed plate-le1

35 30302600033 Hinge ﬁxed plate-right 1

36 30302700138 Connecon panel 2

37 30302700153 Connecon panel 2

38 30302700157 Connecon panel 4

39 30302900184 Oven ﬁxed plate 1

40 30302900185 Oven ﬁxed plate 1

41 30302900215 Oven ﬁxed plate 1

42 30302900216 Oven ﬁxed plate 1

43 30302900219 Oven ﬁxed plate 1

44 30303900001 Burner baﬄe 1

45 30304000001 Burner ﬁxaon plate 1

46 30304100001 Fixaon thermostate sensor 2

47 30305900263 Switch plate 1

48 30306700005 limited block for panel 2

49 30313200060 Oven bracket 1

50 30313300008 Nozzle ﬁxaon seat 2

51 30315000252 Inner panel 2

52 30316200067 Baﬄe for load-bearing le 2

53 30319600003 load-bearing le 7

54 30319600004 Fixiaon panel for load-bearing le 1

55 30401500001 Combuson tube assembly 1

56 30401500013 Combuson tube assembly 1

57 30401800001 Thermopcouple(semi-rapid burner,360mm) 2

57.1 30401800002 Thermopcouple(semi-rapid burner,500mm) 1

57.2 30401800062 Thermopcouple 1

57.3 30401800067 Thermopcouple 1

58 30401900274 Inlet pipe 1

59 30402000908 Aluminum pipe 1

59.1 30402000911 Aluminum pipe 1

59.2 30402000914 Aluminum pipe 1

59.3 30402000915 Aluminum pipe 1

59.4 30402000916 Aluminum pipe 1

Spare parts list

60 30402100100 Nozzle-upper burner 1

60.1 30402100101 Nozzle-semi-rapid burner 2

60.2 30402100111 Nozzle 1

60.3 30402100119 Nozzle-rapid burner 1

61 30402300002 Inlet connector 1

62 30402400003 Ignion needle-semi-rapid burner 350mm 2

62.1 30402400004 Ignion needle-semi-rapid burner 500mm 1

62.2 30402400049 Ignion needle 2

63 30402800016 Base cup for auxiliary burner 1

64 30402800032 Base cup for rapid burner 1

65 30402800022 Base cup for semi-rapid burner 1

66 30402900018 Flamethrower-auxiliary burner 1

67 30402900026 Flamethrower-semi-rapid burner 1

68 30402900037 Flamethrower-rapid burner 1

69 30403000038 Burner cap-auxiliary burner 1

70 30403000050 Burner cap-semi-rapid burner 1

71 30403000064 Burner cap-rapid burner 1

72 30403100082 Cooktop valve 1

72.1 30403100083 Cooktop valve 2

72.2 30403100084 Cooktop valve 1

73 30403600001 Glass lid support seat-le1

74 30403600002 Glass lid support seat-right 1

75 30403700013 Glass lid rear baﬄe-le1

76 30403700014 Glass lid rear baﬄe-right 1

77 30405300019 Thermostat 1

78 30500800035 Flip-open glass 1

79 30500200882 Door glass 1

80 30301400063 Switch panel ﬁxing plate-le1

80.1 30301400064 Switch panel ﬁxing plate-right 1

81 30313200063 Oven bracket 2

82 30400400005 Rotary baking rod assembly 1

83 30400500002 Rotary roasng bar rack 1

84 30300300002 Hotplate ﬁxing plate 1

85 30102700006 Hotplate 1

86 30101300008 Rosserie 1

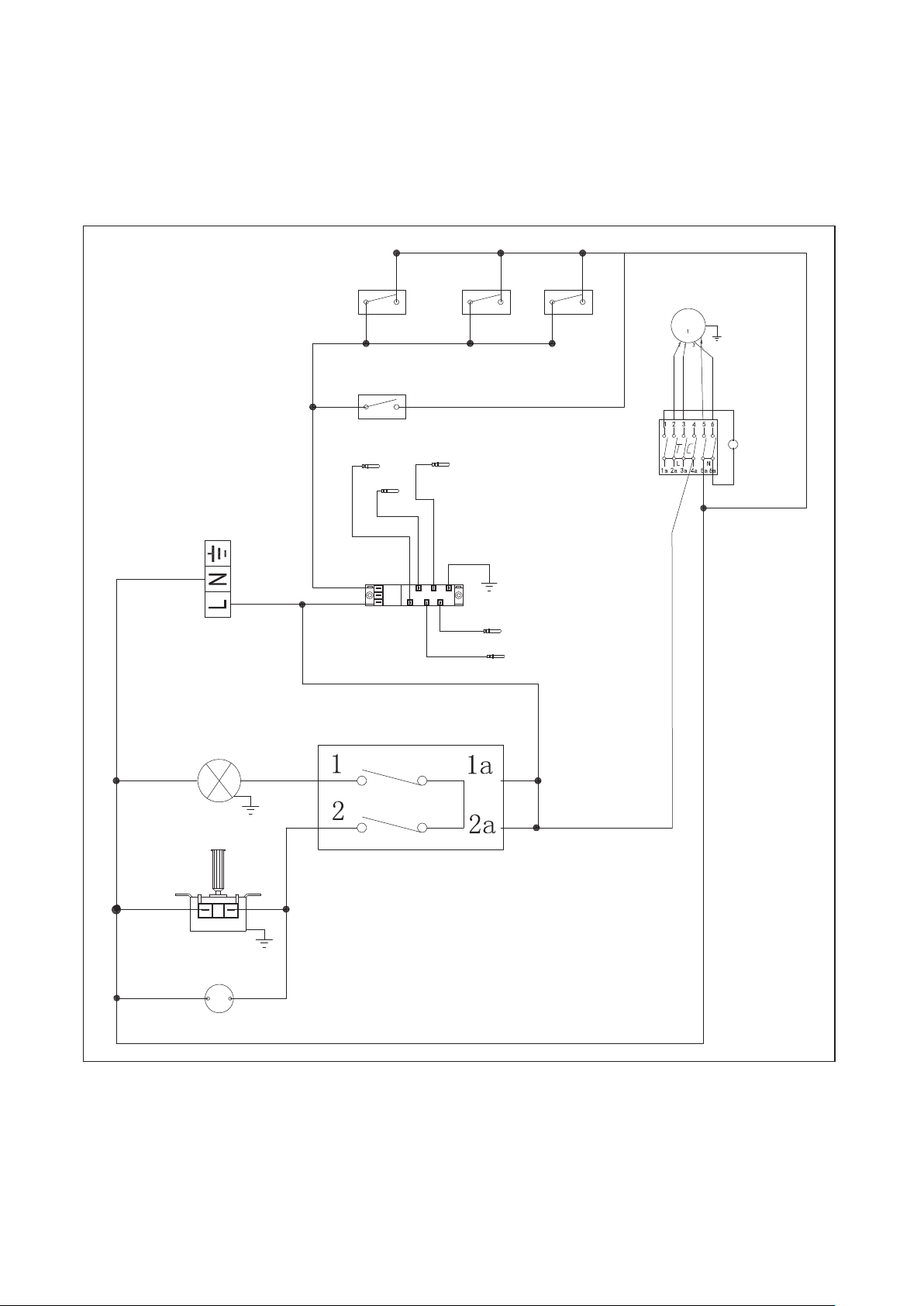

Wiring diagram

Spark pin switch Spark pin switch Spark pin switch

Oven Spark pin switch

Light

Lamp

HOT PLATE

Rotisserie

Bottom burner

Top burner

40402501293
