SERVICE Whirlpool Europe

Customer Services

Model AKP 756/IX/01

Version 8577 756 18060 Page

Spare part list 2

Exploded view 3

Wiring diagram 4 - 5

Technical data 6

Service Manual

Built-in oven

AKP 756/IX/01

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 30.06.1998 Subject to modiﬁcation

Document-No.: 4812 715 18578

SERVICE

30.06.1998 / Page 2 AKP756/IX/01 Whirlpool Europe

Doc. No: 4812 715 18578 8577 756 18060 Customer Service

Spare part list

Model AKP 756/IX/01

Service No. 857775618060

Version 857775618060

Pos. No. 12NC Code Description from to

025 1 4819 460 78479 Trim, side right

025 2 4819 460 78481 Trim, side left

040 0 4819 417 19457 Hinge

047 0 4819 466 89197 Hinge run.mech.

110 0 4819 498 78005 Handle,door

110 1 4819 462 48456 Rubber ring

121 0 4819 442 38091 Innerdoor,oven + glass

121 3 4819 460 89431 Trim

141 0 4819 450 69864 Oven glass

191 0 4819 468 18109 Gasket

201 0 4819 442 38093 Plate

204 0 4819 442 38201 Side panel

232 0 4819 460 78321 Trim

245 0 4819 458 19991 Oven shelf

246 0 4819 418 38366 Baking tray

247 0 4819 418 38367 Tray,leak

261 0 4819 458 19999 Inset grid left

261 1 4819 458 19998 Inset grid right

301 3 4819 460 78627 Trim, lower

320 0 4819 453 58261 Control panel

332 0 4819 410 28689 Button,push

334 1 4819 411 29351 Knob thermostat

334 2 4819 411 28984 Knob

334 3 4819 411 28959 Knob

334 4 4819 411 29211 Knob

334 5 4819 411 28987 Knob,regulation

334 6 4819 411 29123 Knob,regulation

351 0 4812 134 48021 Pilot lamp

354 0 4819 381 18076 Lens red

440 0 4819 361 78242 Motor

441 0 4819 361 18457 Motor cooling fan

443 0 4819 515 48065 Fan wheel

452 0 4819 259 28915 Heating element upper

456 0 4819 259 28948 Heating element lower

483 5 4819 290 68302 Plug,female

491 0 4819 290 68364 Connect.block

500 0 4819 282 18726 Autotimer

523 1 4819 526 48416 Coupling

554 0 4819 271 29042 Thermostat

562 0 4819 282 28695 Thermal fuse

620 0 4819 273 28402 Hex.code switch

651 0 4819 134 88153 Lamp,oven

652 0 4819 255 18237 Holder,lamp

652 1 4819 450 69844 Lamp screen

914 0 4819 505 18323 Nut

915 0 4819 505 18145 Nut

932 0 4819 492 68714 Spring

993 0 4819 310 39087 Mounting kit

SERVICE Whirlpool Europe AKP756/IX/01 30.06.1998 / Page 3

Customer Service 8577 756 18060 Doc. No: 4812 715 18578

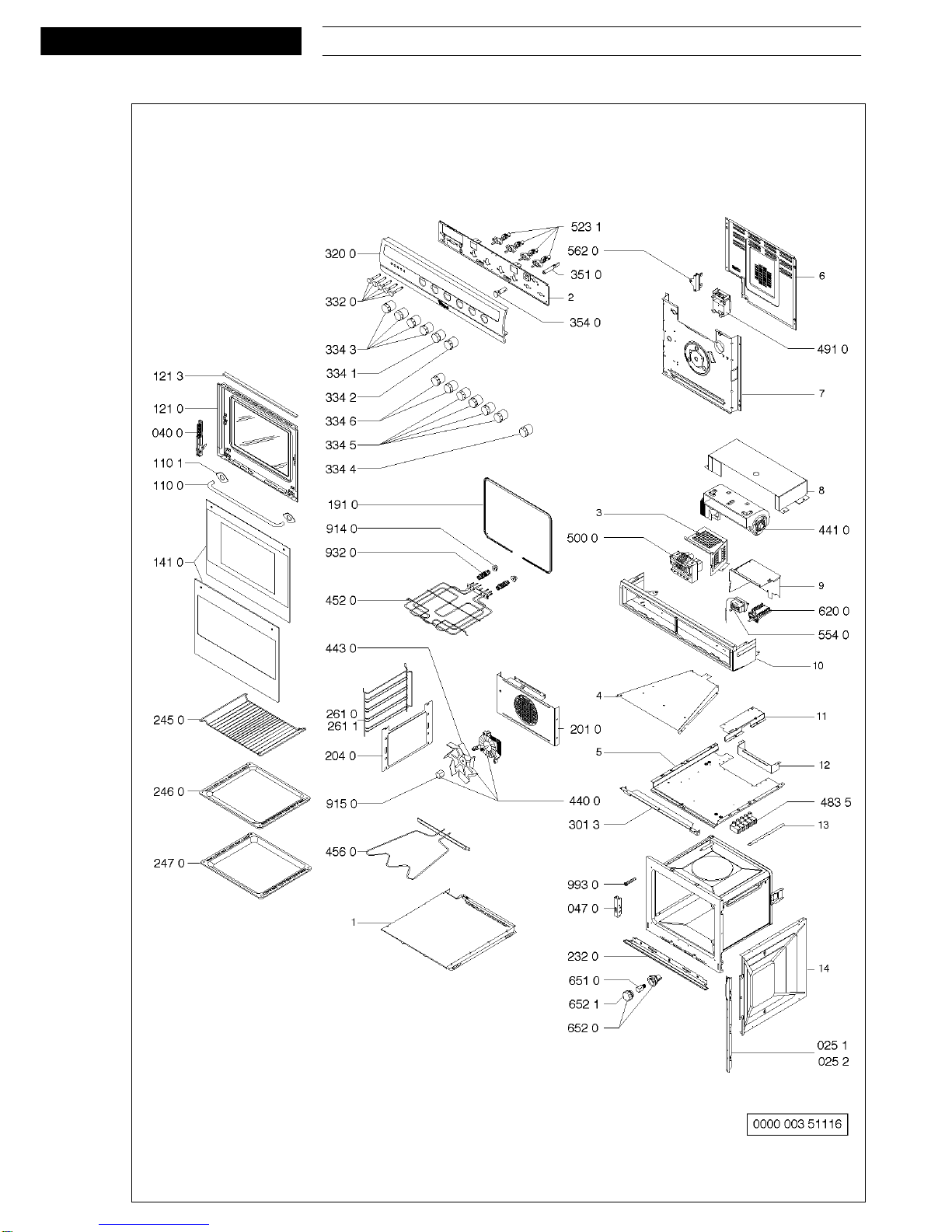

Exploded view

SERVICE

30.06.1998 / Page 4 AKP756/IX/01 Whirlpool Europe

Doc. No: 4812 715 18578 8577 756 18060 Customer Service

Wiring diagram

SERVICE Whirlpool Europe AKP756/IX/01 30.06.1998 / Page 5

Customer Service 8577 756 18060 Doc. No: 4812 715 18578

Wiring diagram

SERVICE

30.06.1998 / Page 6 AKP756/IX/01 Whirlpool Europe

Doc. No: 4812 715 18578 8577 756 18060 Customer Service

Technical data

Electrical connection

Rated voltage 230V ~

Main connection 400V 3N~ 50 Hz

400V 2N~ 50 Hz

230V 1N~ 50 Hz

Power usable contemporaneously 2550 W

Upper heating element 900 W

Lower heating element 1150 W

Forced air - W

Grill heating element 2450 W

Electrical components

Electronic timer type Polino

Hob control Polivalente

Accessories

Baking tray enameled 375 x 445.5 mm

Fat pan enameled 375 x 445.5 mm

Grid chrome 446.5 x 340 mm

Service sticker
