White Knight CL42 Bedienungsanleitung

SERVICE MANUAL

Wiring Diagram

Exploded Views

Parts List

March 2005

White Knight CL42 Basic Air Vented Dryer

0312 427 15003

4213 094 86242

369

394

196

353

352

554

386

385

248

370

376

199

White Knight CL42 Basic Air Vented Dryer - Exploded View 1

362

201

203

366

365

364

363a

363

203a

359

211

449

391

235

450

403

144

446

112

447

432

101

437

402

427

399

400

413

230

390

395

227

125

142

408

228

393

White Knight CL42 Basic Air Vented Dryer - Exploded View 2

270

141

444

266

White Knight CL42 Basic Air Vented Dryer - Exploded View 3

440

441

442

248

454

445

446

447a

537a

447

229

445a

456

457

458

459

448

437

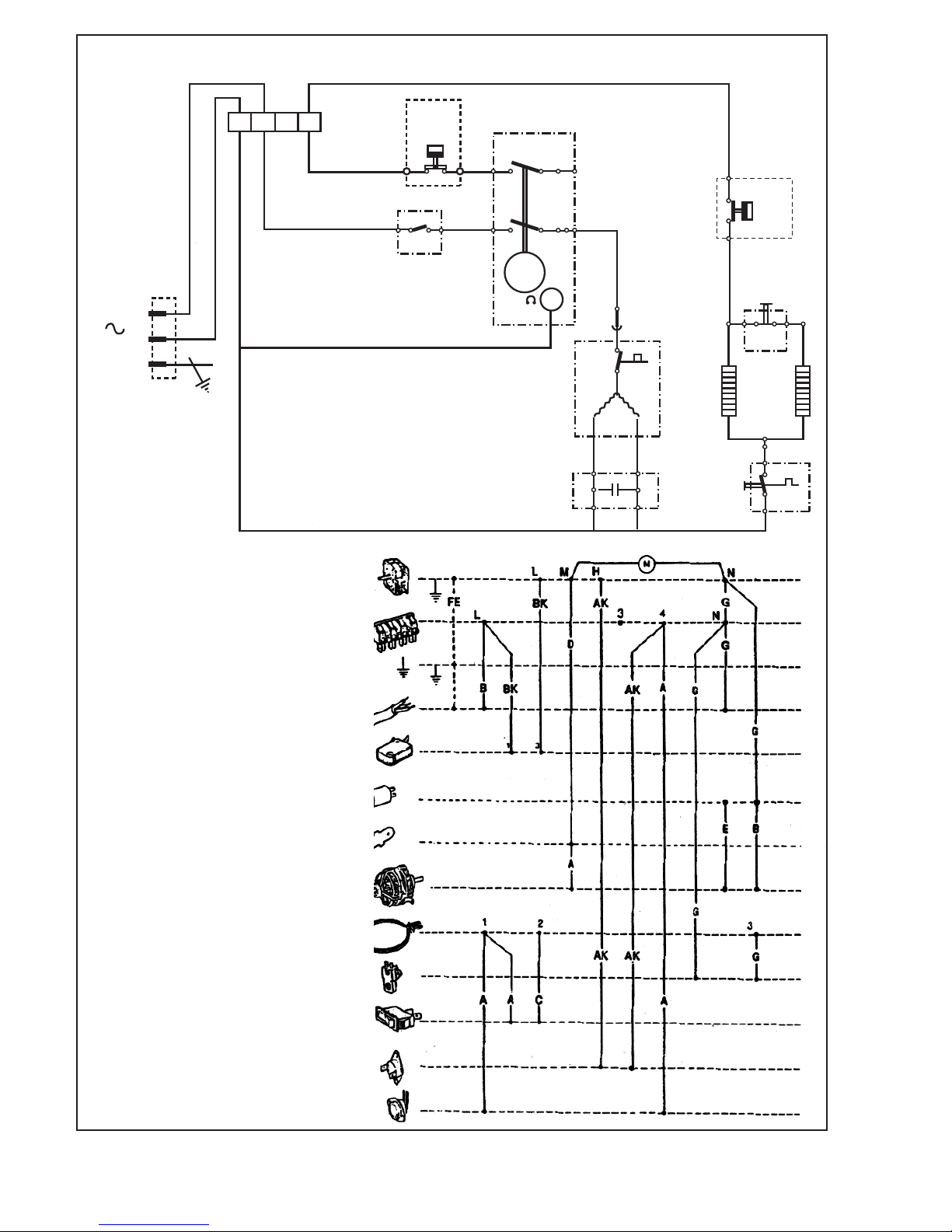

White Knight CL 427 Air Vented Dryer - Wiring Diagram

Colour Code

Black

Brown

Red

Orange

Yellow

Green

Blue

Violet

White

TH(I)

CON

HES

TH(E)

CS

TB

TDM

C

TI

MRTL

Thermostat (inlet)

Temperature Limiter

Connecting Link

Door Switch

Heater

Heat Switch

Motor

Mains Cord

Thermostat (exhaust)

Centrifugal Switch

Terminal Block

Tumble Dryer Motor

Capacitor

Timer

Temp Limiter (manual reset)

COM

TDM

MRTL

HES

TH(E)

TH(I)

NL34TB TH(E)

60ºC

MAX

120

MINS

10 K

APPROX. CON

TDM

HES

MRTL

TH(I)

146ºC

White Knight Basic Air Vented Dryer - Parts List

Item Description Code Expl.View

101 Motor & 8µf Capacitor Assembly 4213 092 25611 3

102 Pulley 4213 075 13932 3

112 8µf Capacitor 4213 092 08091 3

125 Drive Belt 4213 092 18601 3

141 Mains Cable & Plug 4213 076 35123 3

142 Terminal Block 4213 078 44613 3

144 Earth Tab Assembly 4213 092 41181 2

196 Cabinet Assembly 4213 092 17761 1

199 Plinth Assembly 4213 092 35741 1

203 Complete Door/Window Assembly 4213 092 28061 1

203a Ignis Door Frame Assembly 4213 092 17771 1

211 Timer MS65 4213 078 55121 1

227 Heating Element 4213 092 38041 1

228 Heat TOC 4213 078 50161 3

229 Thermostat (exhaust) 4213 078 48373 2

230 Thermostat (inlet) 4213 078 56261 3

235 Rocker Switch 4213 078 51061 1

248 Microswitch/Bracket Assembly 4213 092 05251 1 & 2

266 Drum Assembly 4213 092 05531 3

270 Drum Shaft/Bearing Kit 4213 092 05591 3

352 Timer Knob Assembly 4213 092 38401 1

353 Control Panel Assembly 4213 092 38411 1

359 Door Hinge Assembly 4213 092 26071 1

362 Window 4213 077 44094 1

363 Door Frame 4213 077 52694 1

363a Door Insert 4213 077 52982 1

364 Latch Pivot 4213 075 13013 1

365 Latch Spring 4213 075 70833 1

366 Door Latch 4213 077 53413 1

367 Switch Strike 4213 077 83571 1

369 Loom Clip 4213 075 70941 1

370 Latch Guide 4213 077 40992 1

376 Front Panel Assembly 4213 092 18271 1 & 2

385 Top Cover Bracket 4213 077 40923 1

386 Top Cover Assembly 4213 092 21521 1

390 Gasket 4213 074 50862 3

391 Rocker Button 4213 077 59394 1

393 Flex Support Clip 4213 077 40982 3

394 Foot 4213 077 39833 1

395 Heater Wires Clip 4213 075 70971 3

399 Heater Support 4213 080 06619 3

400 Heater Plate 4213 080 14551 3

401 Access Panel Plate 4213 080 06622 2

402 Access Panel 4213 080 06555 3

403 Roller Assembly 4213 092 35651 1

408 Cable Clamp 4213 077 47303 3

413 Back Panel 4213 080 0654B 3

427 Motor Spring Clip 4213 078 45362 3

432 Motor Mount Bracket 4213 080 0675A 3

437 Fixed Rear Vent Assembly 4213 092 06511 2 & 3

440 Banjo Assembly 4213 092 17811 2

441 Front Bearing (short) 4213 077 40952 2

442 Front Seal 4213 077 61701 2

444 Lifter 4213 077 41009 3

445 Front Bearing (long) 4213 077 40962 2

445a Bearing Pads & Brush Seal Kit 4213 092 21171 2

446 Fan 4213 077 40896 2 & 3

447 Access Cover Assembly 4213 092 18081 2 & 3

448 Spring Clip (Fan) 4213 075 71162 2

449 Button Switch Spring 4213 075 71151 1

450 Switch Bracket 4213 070 11631 1

454 Filter 4213 092 17821 2

455 Screw 6 x 10 Countersunk Head 8213 130 30971 2

456 Banjo Seal 4213 077 07991 2

457 J' Clip 2513 482 08002 2

458 Banjo Insert No 2 White 4213 077 40962 2

4213 094 86242

White Knight Basic Air Vented Dryer - Parts List

459 Banjo Insert No 1 White 4213 077 40952 2

471 U' Type Captive Nut 2513 483 12036 2

537 W' Button Plug 4213 078 26311 2

554 Timer Shaft Support 4213 077 60081 1

Loom Assembly 4213 076 41932

User Instruction Booklet 4213 094 5932A

Not Shown On Exploded Views
