WITA SM WR FR Series Bedienungsanleitung
NUR ORIGINAL MIT DER RAUTE®
|www.wita.de | www.wita.pl |
WITA Festwertregler SM WR FR
INSTALLATIONSHANDBUCH
FESTWERTREGLER SEITE 2–20
FIXED SETPOINT CONTROLLER
INSTALLATION MANUAL PAGE 22–40
INSTRUKCJA MONTAŻU I OBSŁUGI SIŁOWNIKA
Z REGULATOREM STAŁO-WARTOŚCIOWYM STRONA 42–60
D
GB
PL
Bedienungsanleitung
WITA Festwertregler SM WR FR
Inhalt
EU Konformitätserklärung .........................................................................................................
Sicherheitshinweise.....................................................................................................................
Allgemein ....................................................................................................................................................
Kennzeichnung von Hinweisen in der Betriebsanleitung ..............................................................
Personalqualifikationen ...........................................................................................................................
Gefahren bei Nichtbeachtung der Sicherheitshinweise .................................................................
Sicherheitsbewusstes Arbeiten .............................................................................................................
Sicherheitshinweise für den Betreiber ................................................................................................
Sicherheitshinweise für Montage- und Wartungsarbeiten ............................................................
Eigenmächtiger Umbau und Ersatzteilherstellung ..........................................................................
Unzulässige Betriebsweisen ...................................................................................................................
Lagerung und Transport ............................................................................................................
Bestimmungsgemäße Verwendung .........................................................................................
Technische Angaben zum Festwertregler SM WR FR ............................................................
Abmessungen ............................................................................................................................................
Technische Daten ......................................................................................................................................

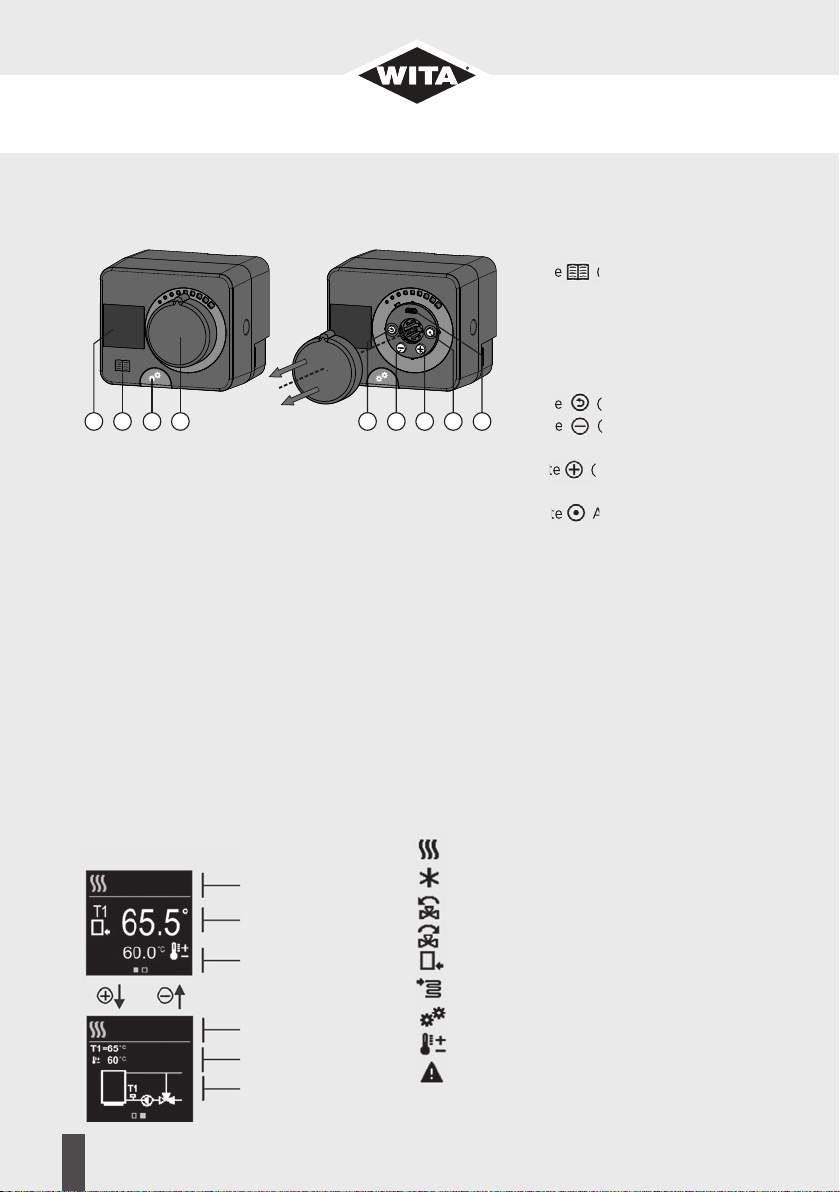

Bedienungselemente des Festwertreglers SM WR FR ................................................................
Grafisches Display ..................................................................................................................................
Benutzer Anleitung ................................................................................................................................
Anzeigen im Fall einer Störung ..........................................................................................................
Manuelle Betriebsart ..............................................................................................................................
Montage des Festwertreglers SM WR FR auf Heizungsmischer
auf unterschiedliche Mischer-Fabrikate ................................................................................
Montage des Festwertreglers SM WR FR mit Bausatz (Lieferumfang)
zb WITA Mischer ...................................................................................................................................
Montage des Festwertreglers mit Bausatz Euro ............................................................................
Elektrische Installation ..........................................................................................................................
Sicherheitshinweise vor und zur Inbetriebnahme ................................................................
Bei sichtbaren Beschädigungen .........................................................................................................
Auswahl und Einstellung derAnwendungen Soll-Temperatur
und Mischer- (Ventil-) Drehrichtung .................................................................................................
Auswahl der Anwendung Heizen .......................................................................................................
Auswahl und Einstellung der Soll-Temperatur ..............................................................................
Auswahl und Einstellung der Mischer- (Ventil-) Drehrichtung ..................................................
Auswahl Hydraulikschema und Einstellung der minimalen
maximalen und Soll-Temperatur ........................................................................................................
Auswahl Hydraulikschema ...................................................................................................................
Auswahl und Einstellung der minimalen maximalen und Soll-Temperatur
bei der Anwendung Heizen .................................................................................................................
Auswahl und Einstellung der minimalen maximalen und Soll-Temperatur
bei der Anwendung Kühlen ..................................................................................................................
Inbetriebnahme des Festwertreglers SM WR FR ..................................................................
Fühlerausstattung......................................................................................................................
Fühlerwiderstandswerte........................................................................................................................
2
Display HE Pumpen
Bedienungsanleitung
WITA Festwertregler SM WR FR
3
EU KONFORMITÄTSERKLÄRUNG
Name des Ausstellers: WITA-Wilhelm Taake GmbH
Pumpen-, Armaturen- und Regeltechnik
Böllingshöfen 85
D-32549 Bad Oeynhausen
Gegenstand der Erklärung: Festwertregler
Typ: SM WR FR
Ausführung: SM W FR
SM W FR
Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf
die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und
Richtlinien übereinstimmen:
Elektromagnetische Verträglichkeit Richtlinie 2014/30/EU
EN 55014-1 : 2006 + A1 : 2009 + A2 : 2011
EN 55014-2 : 1997 + A1 : 2001 + A2 : 2008
EN 61000-3-2 : 2014
EN 61000-3-3 : 2013
Niederspannungsrichtlinie 2014/35/EU
EN 60730-1:2017-05
EN 60730-2-14 : 2009-06
EN 60335-1 : A11:2014
RoHS-Richtlinie
RoHS 2011/65/EU
EN 63000:2019-05
Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch:
Bad Oeynhausen, 06.12.2019
Frank Kerstan
Geschäftleitung
Bedienungsanleitung
WITA Festwertregler SM WR FR
2 Sicherheitshinweise
2.1 Allgemeines
Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro-
duktes und enthält grundlegende Informationen, die bei Mon-
tage, Betrieb und Wartung zu beachten sind. Aus diesem
Grund muss sie unbedingt vor der Aufstellung vom Monteur
und dem zuständigen Fachpersonal bzw. Betreiber gelesen
werden.
Es sind nicht nur die allgemeinen unter Punkt 2 genannten Si-
cherheitshinweise zu beachten sondern auch die in den ande-
ren Abschnitten genannten speziellen Sicherheitshinweise.
Dieser Anleitung ist eine Kopie der EU-Konformitätserklärung
beigefügt. Bei einer mit uns nicht abgestimmten Änderung
verliert diese ihre Gültigkeit.
2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung
Allgemeines Gefahrensymbol
Warnung! Gefahr von Personenschäden!
Die bestehenden Vorschriften zur
Unfallverhütung sind zu beachten.
Warnung! Gefahr durch elektrische
Spannung! Gefährdungen durch
elektrische Energie sind auszuschließen.
Weisungen lokaler oder genereller
Vorschriften (z. B. IEC, VDE usw.) und
der örtlichen Energieunternehmen sind
zu beachten.
4
Bedienungsanleitung
WITA Festwertregler SM WR FR
Hier stehen nützliche Hinweise zur
Handhabung des Produktes. Sie machen
auf mögliche Schwierigkeiten aufmerk-
sam und sollen für einen sicheren
Betrieb sorgen.
Direkt am Produkt angebrachte Hinweise wie zum Beispiel:
• Drehrichtungspfeil
• Typenschild
• Kennzeichnung der Anschlüsse müssen unbedingt beachtet
werden und in einem gut lesbaren Zustand gehalten werden.
2.3 Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung muss
die entsprechende Qualifikation aufweisen. Verantwor-
tungsbereich, Zuständigkeit und Überwachung des
Personals sind durch den Betreiber sicherzustellen.
Sollte das Personal nicht die erforderlichen Kenntnisse aufwei-
sen, so ist dieses entsprechend zu schulen oder zu unterwei-
sen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
genutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Geräts unterwiesen wurden und sie die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
5
Hinweis
Bedienungsanleitung
WITA Festwertregler SM WR FR
2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Werden die Sicherheitshinweise nicht beachtet, kann dies eine
Gefährdung von Personen, Umwelt und Anlage zur Folge
haben. Die Nichtbeachtung der Sicherheitshinweise führt zum
Verlust jeglicher Schadenersatzansprüche.
Mögliche Gefährdungen sind zum Beispiel:
• Gefährdungen von Personen durch elektrische und
mechanische Einwirkungen.
• Versagen wichtiger Funktionen der Anlage.
• Gefährdung der Umwelt durch Austreten von Flüssigkeiten
in Folge eines Lecks.
• Versagen vorgeschriebener Reparatur- und Wartungsarbeiten.
2.5 Sicherheitsbewusstes Arbeiten
Die in dieser Anleitung aufgeführten Sicherheitshinweise und
auch die bestehenden nationalen Unfallverhütungsvorschriften
sind zu beachten. Bestehen außerdem interne Vorschriften des
Betreibers der Anlage, so sind auch diese zu beachten.
2.6 Sicherheitshinweise für den Betreiber
• ein evtl. vorhandener Berührungsschutz vor sich bewegen-
den Teilen darf bei der sich in Betrieb befindlichen Anlage
weder entfernt noch außer Funktion gesetzt werden.
• sollten durch ein Leck Flüssigkeiten austreten, so sind diese
so aufzufangen oder abzuleiten, dass keine Gefährdungen für
Personen oder die Umwelt entstehen können.
6
Display HE Pumpen
Bedienungsanleitung
WITA Festwertregler SM WR FR
• Gefährdungen durch elektrische Energie müssen
ausgeschlossen werden.
Hierzu sind z. B. die Vorschriften des VDE und der
lokalen Energieversorgungsunternehmen zu beachten.
• Sollten an der Anlage Gefahren durch heiße oder kalte Teile
auftreten, so müssen diese mit einem Berührungsschutz ver-
sehen werden.
• Leicht entzündliche Stoe sind vom Produkt fernzuhalten.
2.7 Sicherheitshinweise für Montage und Wartungsarbeiten
Der Betreiber der Anlage ist dafür verantwortlich, dass alle
Montage- oder Wartungsarbeiten von qualifiziertem Fachper-
sonal vorgenommen werden. Sie müssen sich vorher anhand
der Bedienungsanleitung mit dem Produkt vertraut gemacht
haben. Arbeiten an der Pumpe sind grundsätzlich nur im Still-
stand der Anlage zulässig.
Es muss eine sichere Trennung vom Stromnetz erfolgen. Hierzu
den Gerätestecker abziehen. Vorgeschriebene Vorgehenswei-
sen zum Stillsetzen sind gegebenenfalls aus der Betriebsanlei-
tung zu entnehmen. Nach Beendigung der Arbeiten sind alle
Schutzeinrichtungen, wie zum Beispiel ein Berührungsschutz
wieder vorschriftsmäßig anzubringen.
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Veränderungen oder Umbau des Produktes sind nur in vorheri-
ger Absprache mit dem Hersteller zulässig. Für Reparaturen
sind nur Originalersatzteile zulässig. Es darf nur vom Hersteller
7
Bedienungsanleitung
WITA Festwertregler SM WR FR
zugelassenes Zubehör verwendet werden. Werden andere Teile
verwendet, so ist eine Haftung des Herstellers für die daraus
entstehenden Folgen ausgeschlossen.
2.9 Unzulässige Betriebsweisen
Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal-
ten eine Wartezeit von mindestens 1 Minute eingehalten werden.
Die Einschaltstrombegrenzung der Pumpe ist sonst wirkungs-
los und es kann zu Funktionsstörungen, oder Beschädigungen
eines evtl. angeschlossenen Heizungsreglers kommen.
Die Betriebssicherheit der Pumpe ist nur bei
bestimmungsgemäßer Verwendung gewährleistet.
Punkt 4 dieser Betriebsanleitung ist hierbei zu
beachten. Die in den technischen Daten angegebenen
Grenzwerte sind unbedingt einzuhalten.
3 Transport und Lagerung
Das Produkt ist sofort nach Erhalt auf etwaige Transportschäden hin zu untersuchen. Sollten
Transportschäden festgestellt werden, so sind diese beim Spediteur geltend zu machen.
Unsachgemäßer Transport und unsachgemäße Lagerung können zu Personenschäden
oder zu Schäden am Produkt führen.
• Bei Lagerung und Transport ist das Produkt vor Frost, Feuchtigkeit und
Beschädigungen zu schützen.
• Die Pumpe niemals an Anschlusskabel oder Klemmkasten tragen, sondern
nur am Pumpengehäuse.
• Sollte die Verpackung durch Feuchtigkeit aufgeweicht worden sein, kann
ein Herausfallen der Pumpe zu ernsten Verletzungen führen.
8
Display HE Pumpen
Bedienungsanleitung
WITA Festwertregler SM WR FR
4 Bestimmungsgemäße Verwendung
Der Festwertregler SM WR FR ist ein Konstant- oder Festwert-
Temperaturregler für Heiz- oder Kühlsysteme. Sein Einsatzbereich ist
die Rücklaufhochhaltung, die Regelung von Flächenheizungen oder
wo konstante Temperaturen benötigt werden.
5 Technische Angaben zum WITA Festwertregler
5.1 Abmessungen
5.2 Technische Daten
SM WR 5FR SM WR 10FR
Drehmoment 5 Nm 10 Nm
Drehwinkel 90 °
Drehgeschwindigkeit 2 min / 90°
Betriebsart 3-Point,PDI
Versorgungsspannung 230 VAC, 50Hz
Leistungsaufnahme max. 5W
Leistungsaufnahme
bei Standby max. 0,5 W
Temperaturbereich 0 -50 °C
Schutzart nach EN 60730 -1
Schutzklasse IP 42 nach EN60529
Abmessungen (w x l x h) 95 x 80 x 92 mm
Gewicht ca. 900 g
9
Bedienungsanleitung
WITA Festwertregler SM WR FR
5.3 Bedienungselemente des Festwertregler SM WR FR
1. Grafisches Display.
2. Taste (Hilfe / Benutzer
Anleitung).
3. Kupplung für manuelle
Betätigung.
4. Abnehmbarer Knopf für
manuelle Betätigung.
5. Taste (Zurücksetzen)
6. Taste (Bewegung nach links
oder Wertabnahme)
7. Taste (Bewegung nach
rechts oder Wertzunahme)
8. Taste Anwahlbestätigung)
9. USB Anschluss für PC
Bei betätigen von Auswahltasten(2) oder Einstelltasten(5,6,7,8) erfolgt bei Betätigung
ein akustisches Signal.
5.4 Grafisches Display
In der Basis Anzeige des Festwertreglers werden
• die Betriebsart
• die Ist- und Soll-Temperatur
• sowie bei Bedarf auch das Hydraulikschema angezeigt
mit Symbolen und mit den aktuellen Werten angezeigt.
Angezeigte Symbole:
Heizung
Kühlung
Ventil Drehrichtung gegen Uhrzeigersinn
Ventil Drehrichtung Uhrzeigersinn
Rücklauftemperatur
Vorlauftemperatur
Getriebe defekt
Soll-Temperatur
Fehler
10
Betriebsart
Ist-Temperatur
Soll-Temperatur
Betriebsart
Ist- und Soll-Temperatur
Hydraulikschema
2 3 4 5 6 7 8 91
