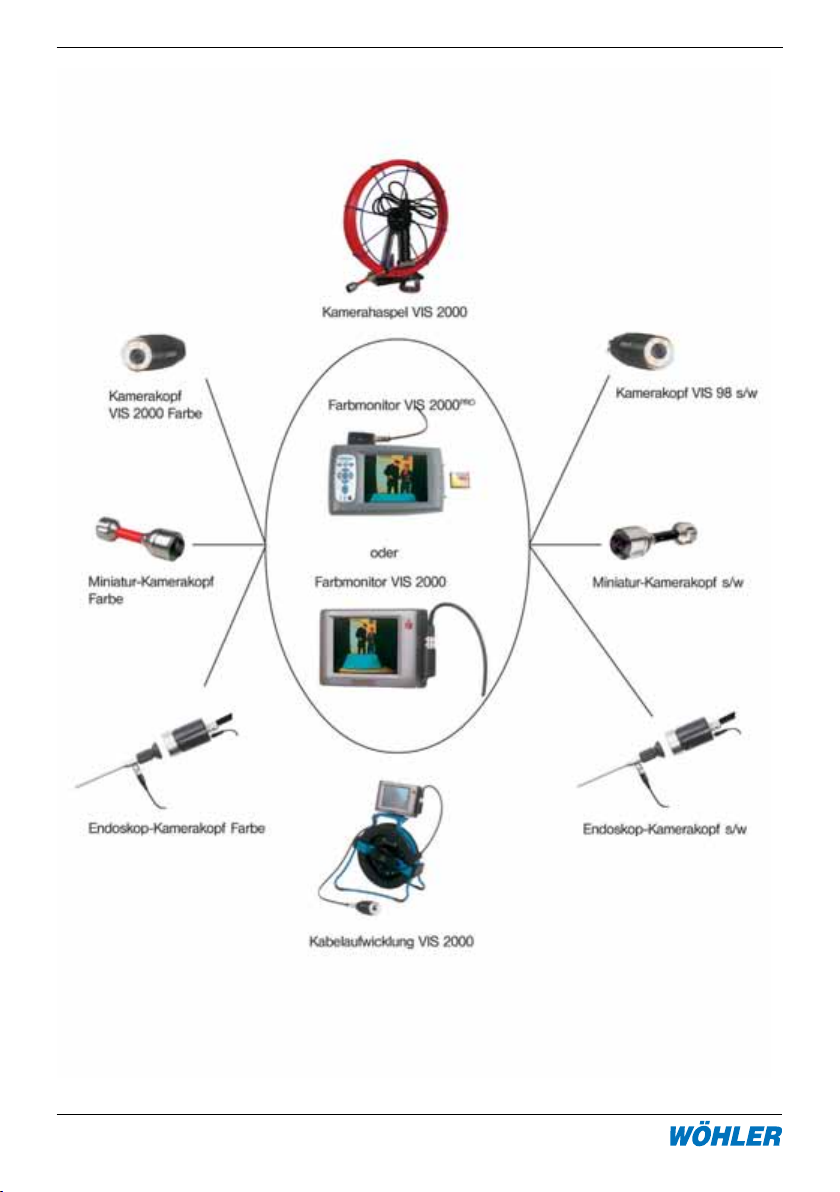

Kabelaufwicklung VIS 2000
e-mail: mgkg@woehler.de Internet: http://mgkg.woehler.
DEUTSCH
2.3 Digitale Meterzählung
In der Kabelaufwicklung ist eine digitale Meterzählung integriert, so dass die
Position der Schadstelle während der Inspektion genau bestimmt werden
kann und außerdem eine genaue Abstandsmessung im Rohr möglich ist. Die
Betriebsbereitschaft der Meterzählung wird durch eine grüne LED angezeigt,
die aufleuchtet, sobald der Kamerakopf eingeschaltet ist. Das Ergebnis der

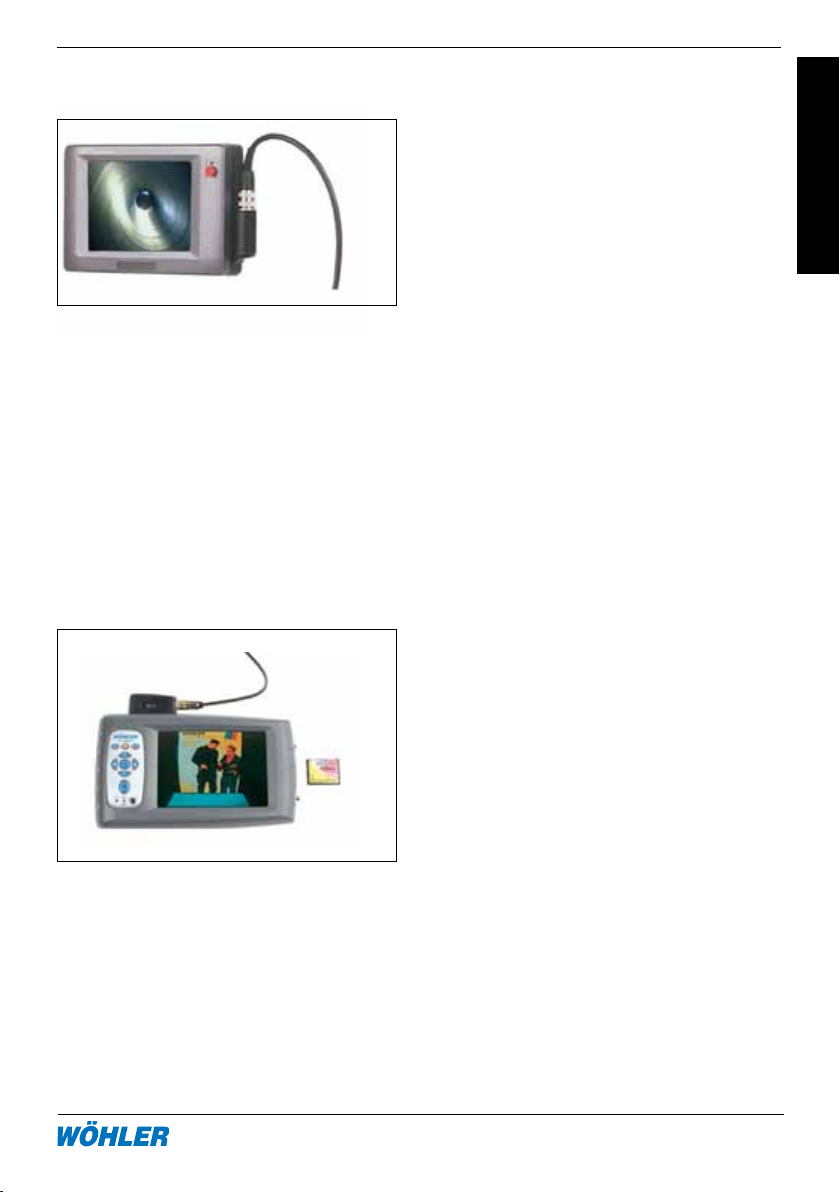

Meterzählung ist auf dem Monitor abzulesen. Dazu ist ggf. das Bildschirmmenü
des Monitors entsprechend zu konfigurieren.
Eine Bedientaste ermöglicht es, die Meterzählung an beliebiger Position, z.B. am
Schornsteineingang, auf Null zu setzen. Der Weg des Kabels bis zum Schorn-
steineingang wird so nicht mitgezählt, und die genaue Position der Schadstelle im
Schacht wird angegeben. Zur Abstandsmessung setzen sie die Metrierung beim
Ausgangspunkt auf Null (durch Halten des Tasters an der Aufwicklung ca. 2 Sek.)
und lesen dann bequem am Endpunkt den Abstand ab.
3. Kabelwechsel
Zum Austausch des Kabels ist zunächst die Bremse zu lösen. Das Kabel muss
dann vorsichtig bis zum Ende herausgezogen werden. Lösen Sie nun die
Steckverbindung zwischen Kabel und Kabelführung und nehmen Sie das Kabel
heraus.
Drehen Sie anschließend die Kabelaufwicklung im Uhrzeigersinn knapp eine Drehung
vorsichtig bis zum Anschlag zurück. Führen Sie die Kupplungsbuchse des neuen
Kabels durch die Öse zur Steckeraufnahme und verbinden Sie sie mit dem Stecker
der Kabelaufwicklung. Jetzt können sie das Kabel linksherum aufwickeln. Beim
Hereinschieben des Kabels sollte darauf geachtet werden, dass es sich gleichmäßig
über die Breite der Kabeltrommel aufwickelt.
Stellen Sie die Trommelbremse wie unter Punkt 2.2.3 beschrieben fest.
Sollte ein Kabel anderer Länge eingesetzt worden sein, ist eine Neuprogrammierung
der Parameter notwendig. Dazu halten Sie die Bedientaste der Kabelaufwicklung
ca. 3 Sekunden lang gedrückt und schalten den Monitor ein. Es erscheint oben eine
Zeile mit Parametern. Mit Doppelklick auf die Bedientaste der Kabelaufwicklung
lässt sich der blinkende Cursor nach rechts bewegen, mit Einmalklick der Zähler
verändern. Abspeichern lassen sich die Werte mit einem 3s Dauerklick. Anschlie-
ßend werden die aktuellen Parameter neu angezeigt. Die Parameter müssen nach
folgender Tabelle eingestellt werden:
