Interruttore sensibile al tocco
IT
FR
EN ES DE NL
MTT
PANORAMICA
INSTALLAZIONE
Introduzione
Montaggio
APPLICAZIONI
Caratteristiche Speciiche
MTT è un interruttore di richiesta d’uscita che può funzionare in modo indipendente (autonomo),o può essere collegato ad un
controller per gestire l’uscita da un’area protetta (Ingresso pulsante). Grazie all’estetica slanciata ed il corpo in metallo (o ABS)
realizzato in pressofusione, MTT abbina eleganza ed estetica con resistenza ed aidabilità.
- Controllo a sioramento supersensibile.
- Funziona in modalità Impulso e Serratura.
- Ideale per un’ampia gamma di applicazioni
- Anti-vandalismo
Indicazioni acustiche e visive:
- Doppio indicatore luminoso anteriore.
- Cicalino per ogni tocco.
Tensione in ingresso: 1224V CC; 1524V CA
Consumo di corrente: max.65mA
Uscita: Relè (2 A a 24 V CC / 120 V CA).
Connessione del pannello: Cavo, 0.5 m
Illuminazione (LED): Normale - ROSSO
In funzione – VERDE
Temperatura di esercizio: da -20°C a 50°C
Umidità di esercizio: Non condensante ino al 95%
Dimensioni (mm): 92L x 51W x 25H (Metal)
92L x 51W x 27H (ABS)
Custodia: Custodia pressofusa in lega di alluminio
Piastra soramento: Acciaio dolce verniciato
Protezione: IP65
1. Identiicare una posizione idonea su un parete o una supericie piana.
2. Fissare la sagoma di foratura in dotazione nella posizione scelta. Praticare 3 fori come indicato nel diagramma.
3. Inserire 3 tasselli da 5 mm in dotazione nei fori praticati.
4. Far passare i cavi nei fori della piastra posteriore.
5. Fissare saldamente la piastra posteriore alla parete utilizzando 3 viti CSK 3 x 30 mm.

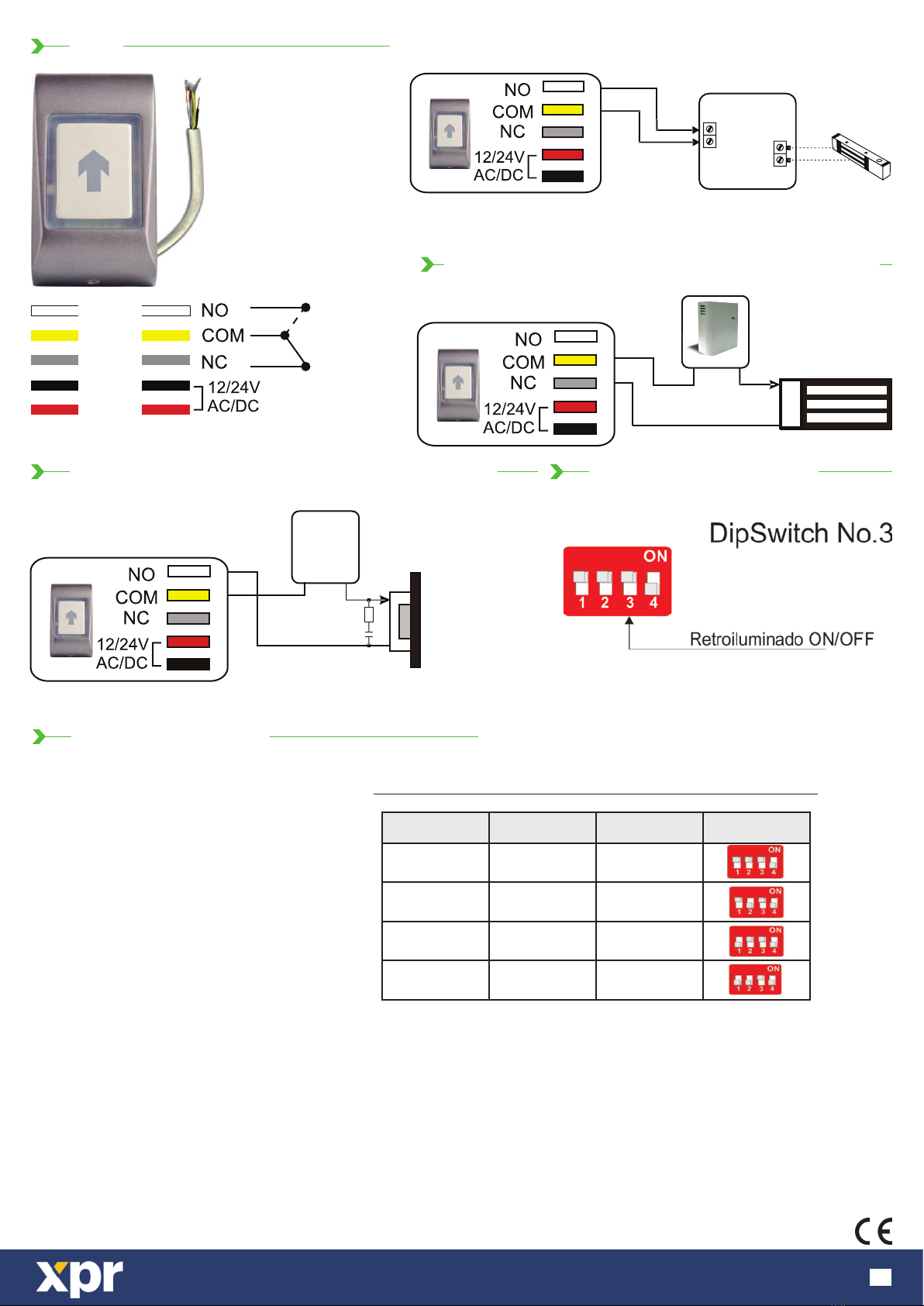

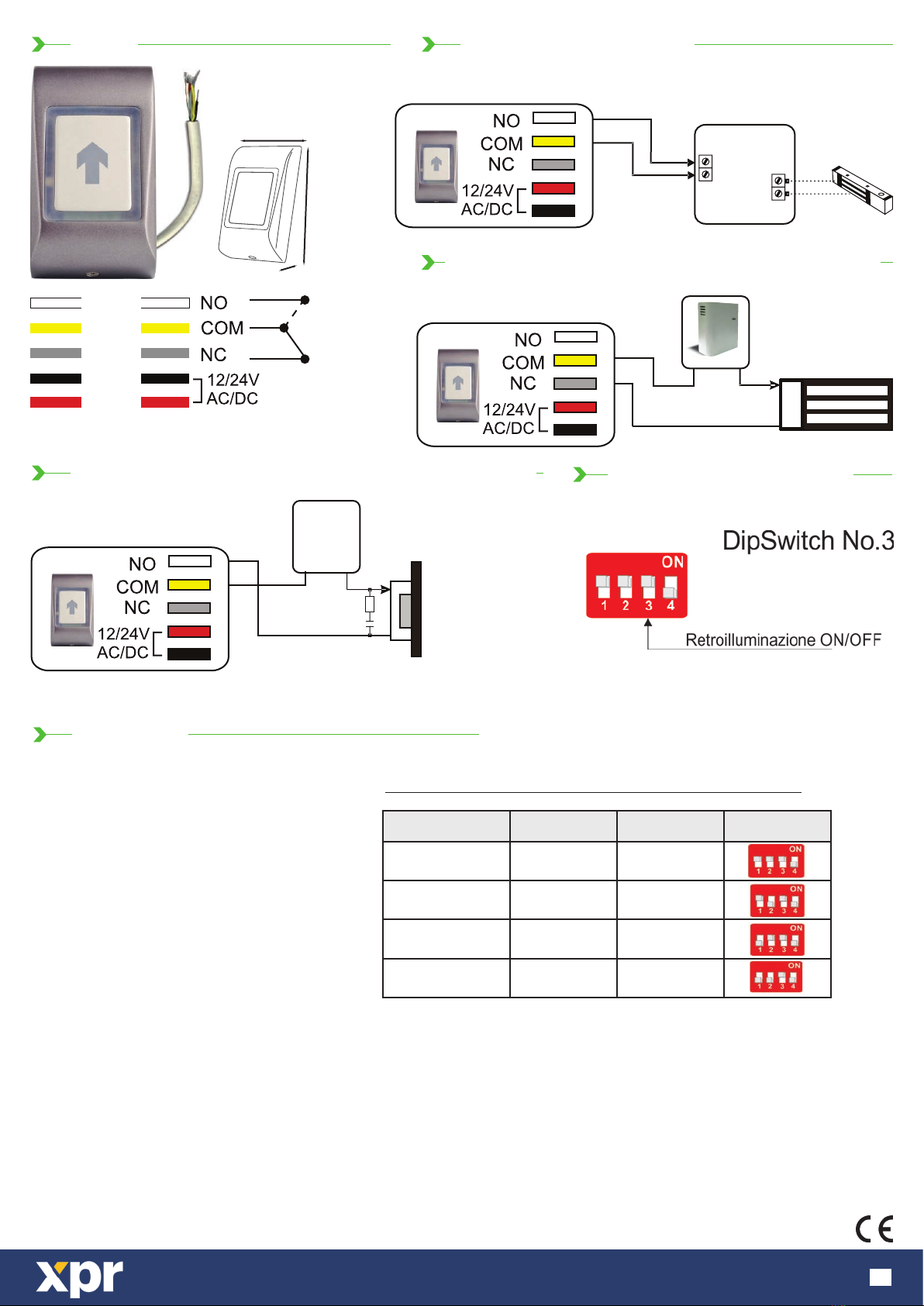

6. Collegare i cavi.
7. Una volta terminato il cablaggio, posizionare la custodia sulla piastra posteriore appena issata e farla scivolare verso il basso.
8. Fissare la custodia alla piastra posteriore con una vite di sicurezza M3 x 6 mm nella parte inferiore della custodia, utilizzando il
cacciavite di sicurezza in dotazione.
- Interruttori per illuminazione
- Pulsante di uscita (Controllo degli accessi)
- Pulsanti di ascensori
- Pannelli industriali
Nota importante: Sono presenti diversi livelli di protezione contro le tensioni transienti causate da scariche elettrostatiche, fulmini e
picchi di tensione. Per una protezione completamente eicace è necessario provvedere una corretta messa a terra.
