1 704.138 HBGepäckbrücke

1 704.411 HBKofferträger links

1 704.412 HBKofferträger rechts

1 704.276 HBHalteadapter links

1 704.277 HBHalteadapter rechts

1 704.278 HBAdapterlasche links

1 704.279 HBAdapterlasche rechts

1 704.281 HBHaltelasche links

1 704.283 HBHaltelasche rechts

1 704.284 HBBlinkerhaltebügel

4 300.300 Blinkerverlängerungskabel 15 cm

4 150.938 Linsenkopfschrauben M 8 x 20

1 150.923 Linsenkopfschrauben M 8 x 30

2 150.897 Linsenkopfschrauben M 8 x 50

2 150.787 Inbusschrauben M 8 x 45

4 150.905 Linsenkopfschrauben M 6 x 20

2 150.829 Sechskantschraube M6 x 20

1 151.115 Sechskantschraube M10 x 1,25 x 45

4 150.761 Inbusschraube M6 x 16

16 150.809 U-Scheiben ø6,4

7 150.810 U-Scheibe ø8,4

1 150.811 U-Scheibe ø10,5

3 150.912 Karosserie-Scheibe ø8,4 x 24 x 2

2 150.883 Distanzen ø15 x ø9 x 20

6 151.070 Lock it - Systemschraube

6 150.071 Sicherungsscheibe Lock it

6 150.799 Selbstsichernde Mutter M6

3 150.800 Selbstsichernde Mutter M8

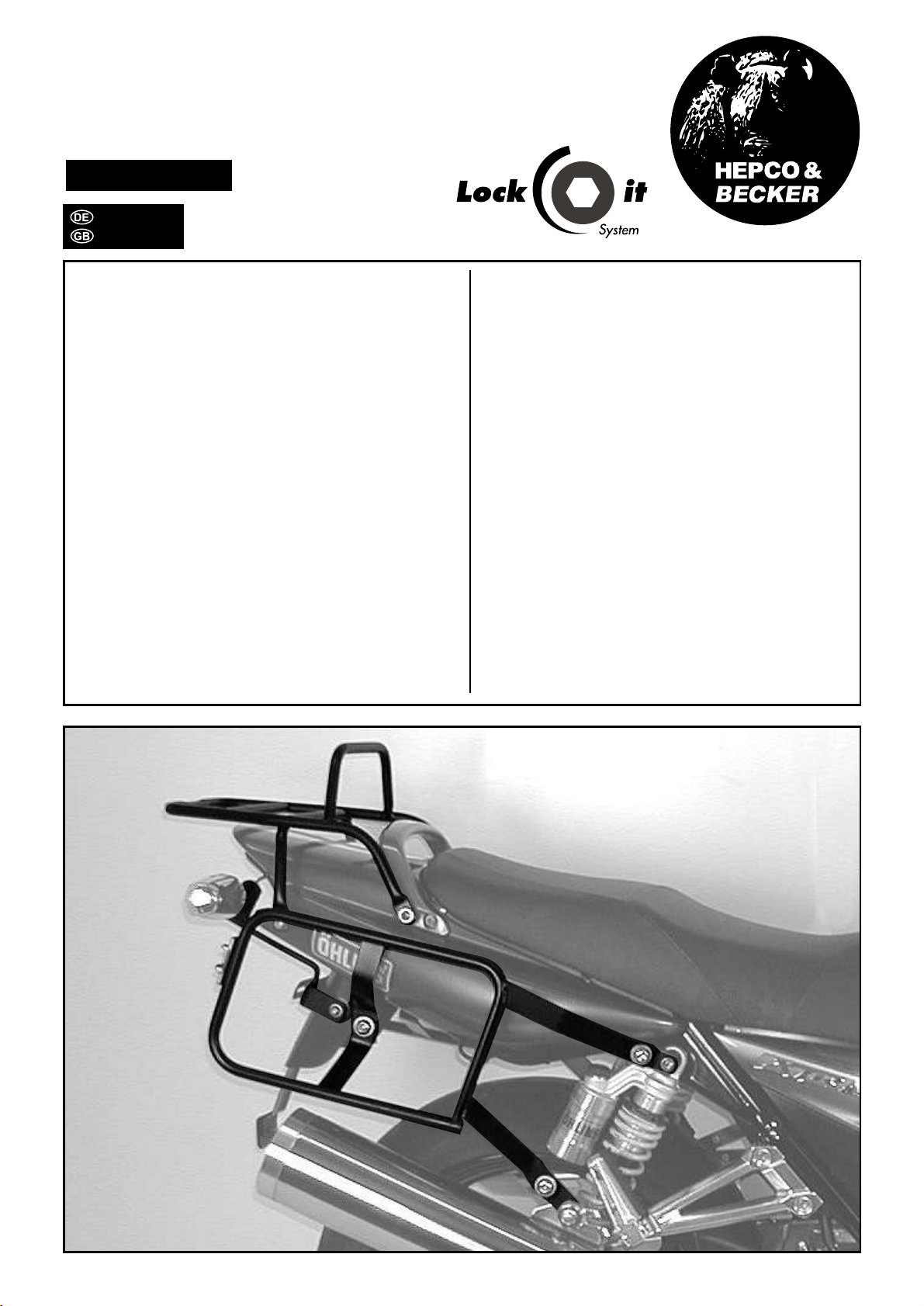

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

1 704.138 HBrear rack

1 704.411 HBcarrier left

1 704.412 HBcarrier right

1 704.276 HBadapter left

1 704.277 HBadapter right

1 704.278 HBmounting adapter left

1 704.279 HBmounting adapter right

1 704.281 HBmounting strut left

1 704.283 HBmounting strut right

1 704.284 HBwinker mounting

4 300.300 winker cable 15 cm

4 150.938 fillister headscrew M 8 x 20

1 150.923 fillister headscrew M 8 x 30

2 150.897 fillister headscrew M 8 x 50

2 150.787 allen screwn M 8 x 45

4 150.905 fillister headscrew M 6 x 20

2 150.829 hexagon bolt M6 x 20

1 151.115 hexagon bolt M10 x 1,25 x 45

4 150.761 allen screw M6 x 16

16 150.809 washer ø6,4

7 150.810 washer ø8,4

1 150.811 washer ø10,5

3 150.912 body washer ø8,4 x 24 x 2

2 150.883 spacer ø15 x ø9 x 20

6 151.070 Lock it - screw

6 150.071 Lock washer

6 150.799 self-nock nut M6

3 150.800 self-nock nut M8

INHALT

CONTENTS

1- Soziushaltegriff demontieren

- Heckverkleidung abbauen

- Blinker und Gepäckhaken abschrauben

ACHTUNG

Die Kofferträger können nur in Verbindung

mit der Gepäckbrücke montiert werden !

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

Notice:

It is not possible, to mount the side carrier alone.

You always need the rear rack.

- Unmount the rear winker and strap loops.

- Unmount the

rear cover

- Unmount the original handrails

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

WICHTIG

IMPORTANT

Ratsche/Ratchet

Verlängerung/extension

Set

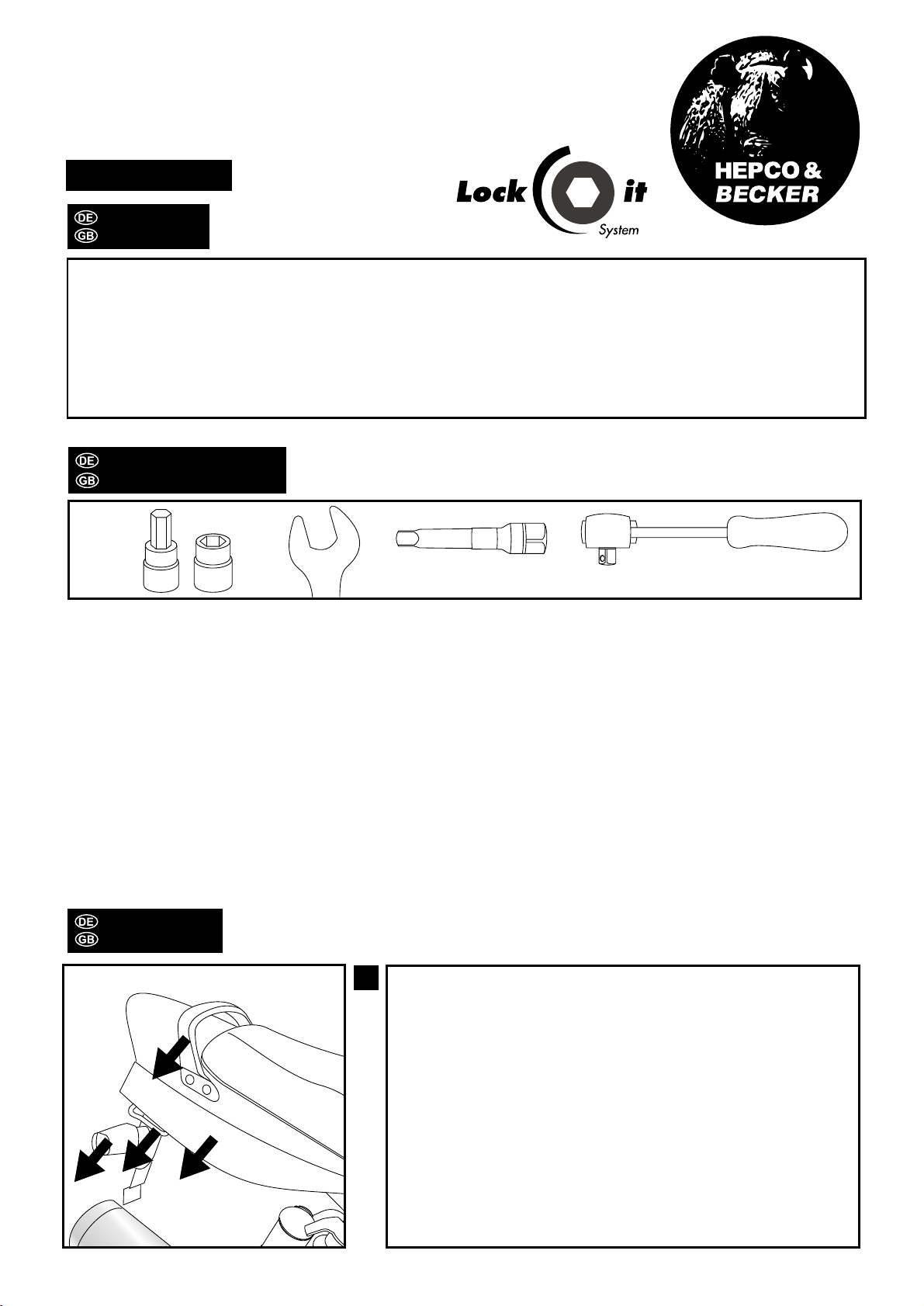

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

VORBEREITUNG

PREPARING

je/each 4x

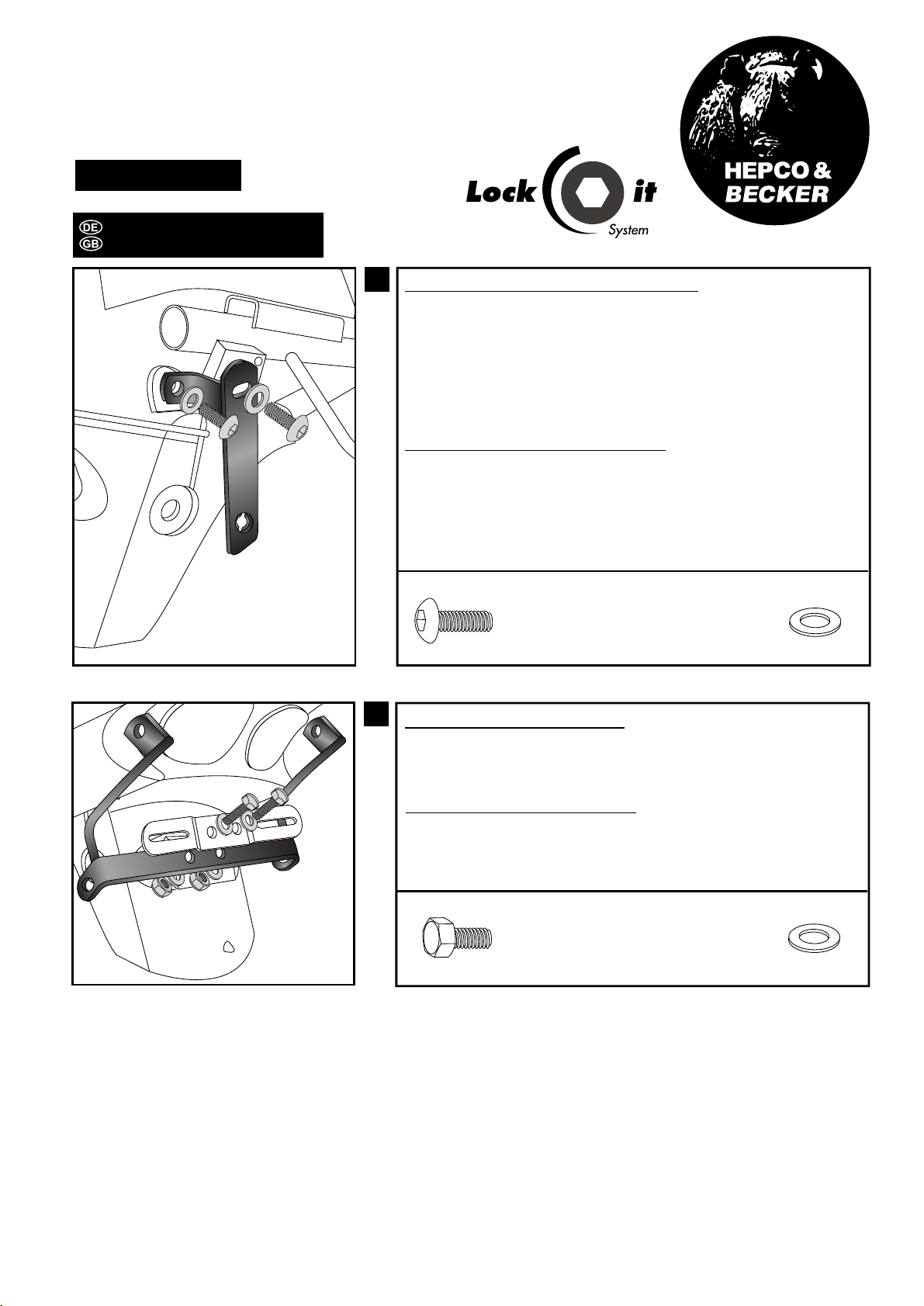

Montage der Halteadapter links und rechts:

Halteadapter an der freien Bohrung des Gepäckhakens mit den

Linsenkopfschrauben M6 x 20 und U-Scheiben ø 6,4 befestigen.

Zusätzlich an der hinteren Kotflügelverschraubung mit den

Linsenkopfschrauben M6 x 20 und U-Scheiben ø 6,4 befestigen.

Anschließend Heckverkleidung wieder montieren.

Der Soziushaltegriff wird ebenfalls wieder befestigt, jedoch nur mit

der vorderen Schraube.

3Montage des Blinkerhaltebügels:

Haltebügel zusammen mit der Nummernschildhalterung mit den

Sechskantschrauben M6 x 20 und U-Scheiben ø6,4 montieren;

innen mit U-Scheiben ø6,4 und den Originalmuttern befestigen.

2x 4x

Fastening of the adapter left und right:

Fix adapter with fillister headscrew M6 x 20 and washer ø 6,4. -

use the free boring of the strap loops.

Second fixing at the fender with fillister headscrew M6 x 20 and

washer ø 6,4.Mount rear cover.

Mount the original handrails but only with the front screws.

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

Fastening of the winker mounting:

Fix winker mounting together with the number plate holder.

Use hexagon bolt M6 x 20 and washer ø6,4; inside fender use

washer ø6,4 and original nuts.

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

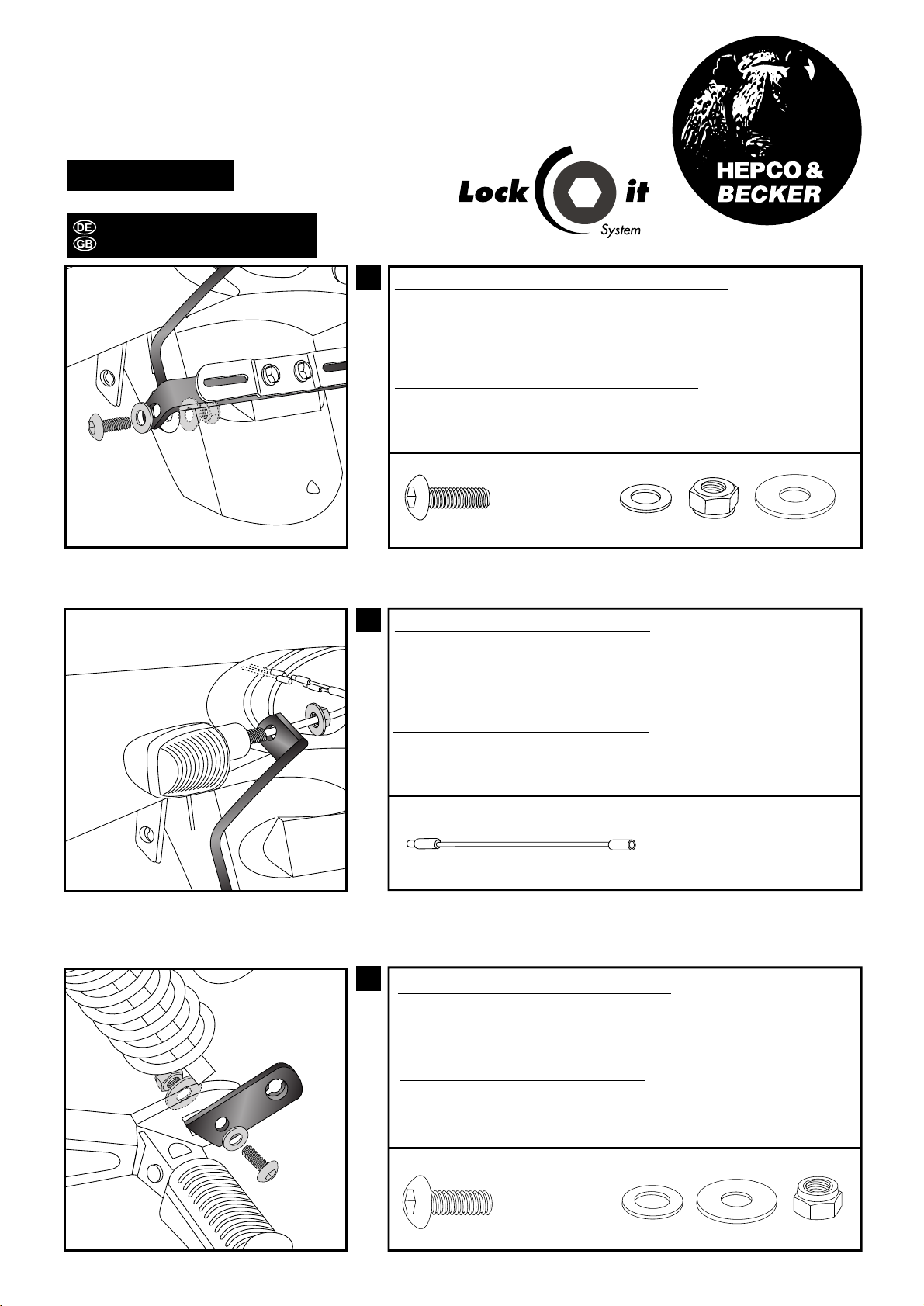

Montage des Blinkerhaltebügels links und rechts:

Eine weitere Befestigung erfolgt an den freien Bohrungen der

Blinker mit den Linsenkopfschrauben M8 x 20 und U-Scheibe ø8,4.

Auf der Innenseite eine Karosseriescheibe ø8,4 x ø24 x 2 und eine

selbstsichernde Mutter M8 montieren.

je/each 2x

Montage der Blinker links und rechts:

Am Blinkerhaltebügel werden die Blinker mit den Originalmuttern

befestigt.

Die Kabel links und rechts neben der Schlussleuchte hindurchführen

und mit den Blinkerverlängerungen anschließen.

Befestigung der Haltelasche links unten:

An der Soziusfußraste von außen mit der Linsenkopfschraube M

8 x 30 und U-Scheibe ø8,4 und von innen mit der Karosseriescheibe

ø8,4 x ø24 x 2 und selbstsichernder Muttern M 8 verschrauben.

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

Fastening of the winker mounting left + right:

Another fixing point are the winker borings.

Use filister headscrew M8 x 20 and washer ø8,4.

At the inside a body washer ø8,4 x ø24 x 2 and a self-lock nut M8.

Fastening of the mounting strut left :

At the outside of the footrest bracket with filister head screw M 8

x 30 and washer ø8,4.

Inside use body washer ø8,4 x ø24 x 2 and self-lock nut M 8.

Fastening of the winkers left and right:

Fix the winker at the winker mounting with original screw.

Lay the original winker cable left and right next to the tail light and

use winker cable in this kit to connect.

je/each 1x

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

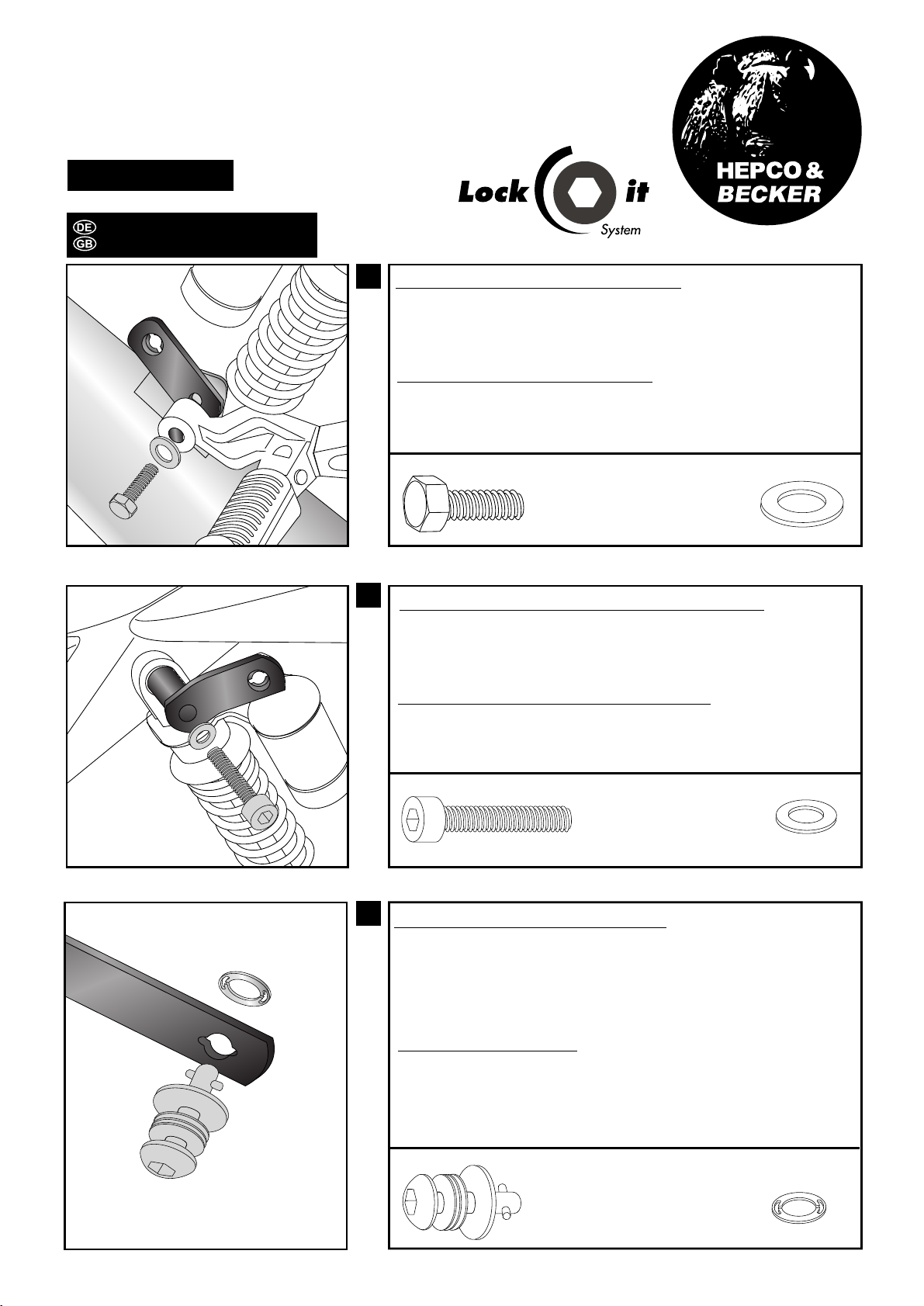

Befestigung der Apapterlasche links und rechts oben:

Originalschraube der Federbeinbefestigung entfernen - diese enfällt.

Montage an der oberen Verschraubung des Stoßdämpfers mit der

Inbusschraube M 8 x 45 und U-Scheibe ø8,4.

je/each 2x

je/each 1x

Befestigung der Haltelasche rechts unten:

Originalschraube am Auspufftopf entfernen - diese enfällt.

Die Montage erfolgt zwischen Auspufftopfbefestigung und dem

Fußrastenausleger mit der Sechskantschraube M 10 x 1,25 x 45

und U-Scheibe ø10,5.

Montage der Lock it System-Schrauben:

An den Kofferträgern links / rechts werden die Lock it System-

Schrauben an den Befestigungslaschen mittels der

Sicherungsscheibe montiert. Die Scheiben und Lock it System-

Schrauben verbleiben bei Demontage an den Befestigungspunkten

der Kofferträger.

Fastening of the mounting strut right :

Unmount original screw at the exhaust muffler - screw is not needed

any more. Add mounting strut between exhaust muffler and footrest

bracket. Fix it with hexagon bolt M 10 x 1,25 x 45 and washer ø10,5.

Fastening of the mounting strut left and right :

Unmount screw at the attachment of the suspension strut and

replace it with allen screw M 8 x 45 and washer ø8,4.

Before sandwich mounting strut.

Fastening of

Lock it screws:

The

Lock it screws will be fixed at the

carriers left and right

with

lock washers.

You have to do it only once - the srews and lock washers remain

at the carriers.

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

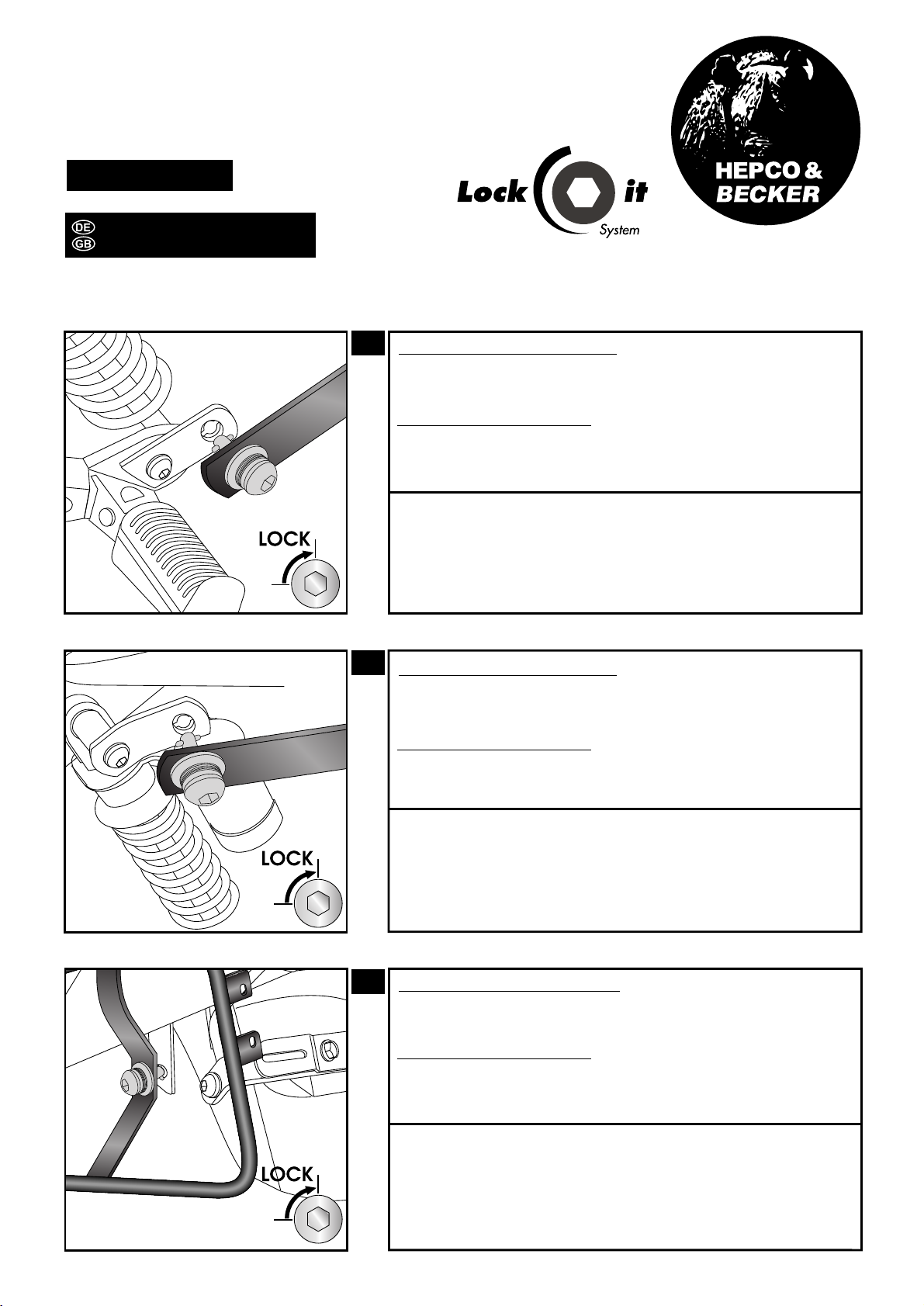

Montage der Kofferträger oben:

Die so vorbereiteten Kofferträger werden an den Adapterlaschen

mittels der Lock it System-Schrauben befestigt.

ACHTUNG: Lock it System-Schrauben nicht überdrehen !

Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar

einrastet und am Anschlag anliegt.

Montage der Kofferträger unten:

Die so vorbereiteten Kofferträger werden an den Adapterplatten

mittels der Lock it System-Schrauben befestigt.

12 Montage der Kofferträger hinten:

Die so vorbereiteten Kofferträger werden an den Adapterlaschen

mittels der Lock it System-Schrauben befestigt.

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

Attention ! Don´t overturn the Lock it screw !

Rotate slowly one quarter of a turn until screw engages.

Fastening of carrier left+right:

The carriers will now be fixed to the adapter with Lock it -screws

Fastening of carrier left+right:

The carriers will now be fixed to the adapter with Lock it -screws

Fastening of carrier left+right:

The carriers will now be fixed to the adapter with Lock it -screws

ACHTUNG: Lock it System-Schrauben nicht überdrehen !

Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar

einrastet und am Anschlag anliegt.

Attention ! Don´t overturn the Lock it screw !

Rotate slowly one quarter of a turn until screw engages.

ACHTUNG: Lock it System-Schrauben nicht überdrehen !

Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar

einrastet und am Anschlag anliegt.

Attention ! Don´t overturn the Lock it screw !

Rotate slowly one quarter of a turn until screw engages.

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

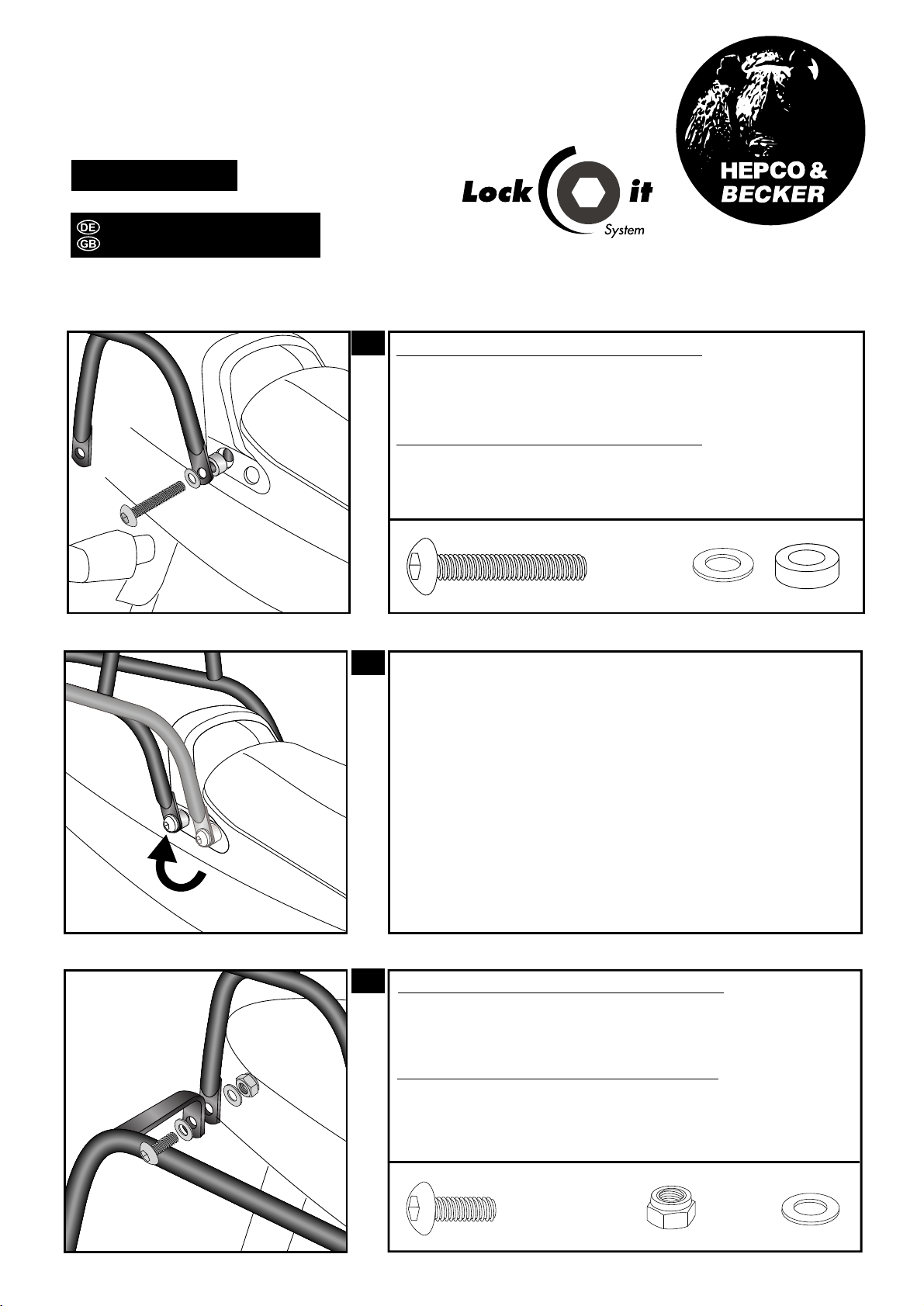

ACHTUNG:

Wenn die Brücke bereits montiert ist, muß die Position

verändert werden !

Zur Montage mit dem Kofferträger muß die Brücke an der hinteren

Verschraubung des Kofferträgers befestigt werden.

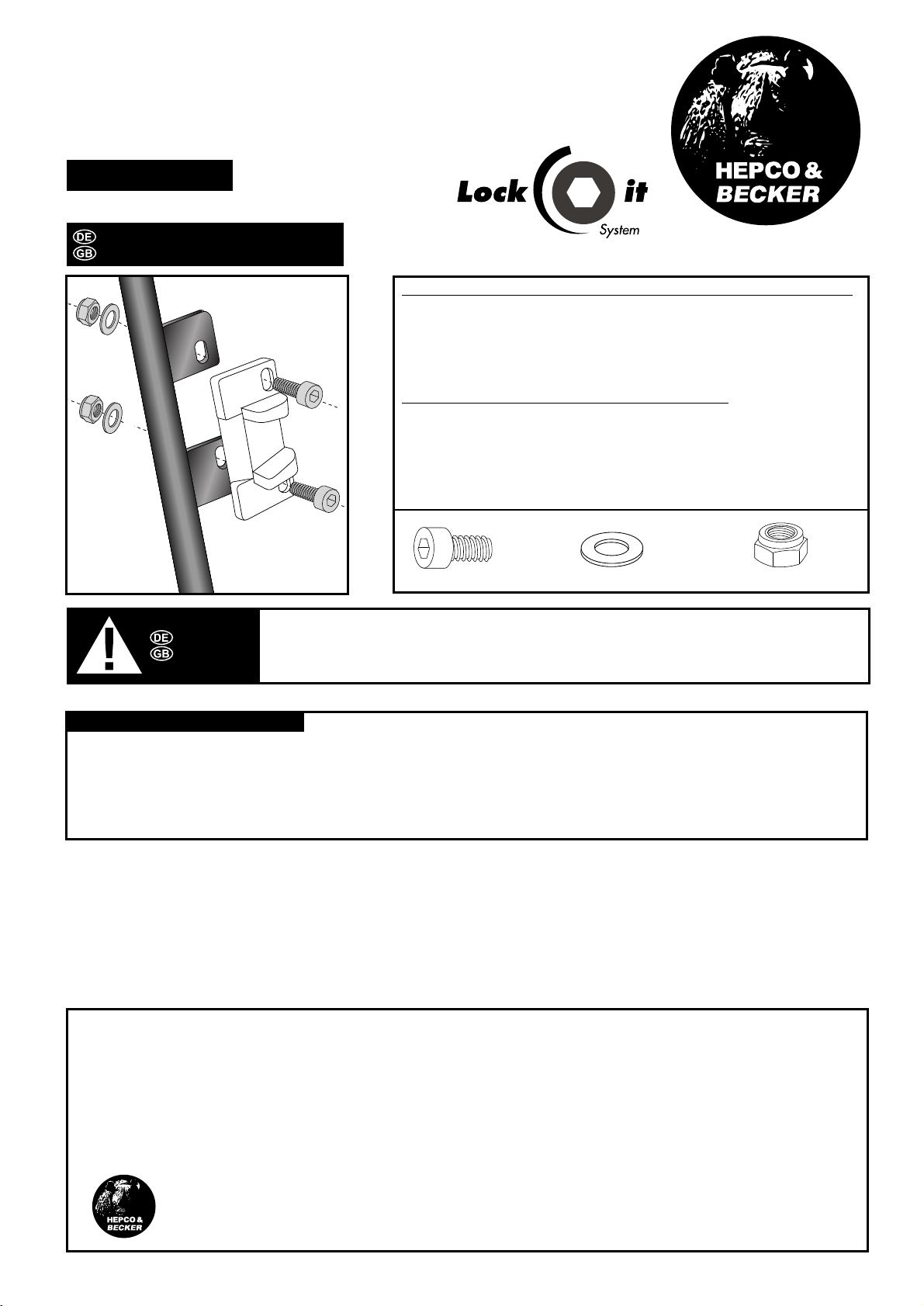

Montage Kofferträger mit Gepäckbrücke hinten:

An der Lasche der Gepäckbrücke mit den Linsenkopfschrauben

M 6 x 20, U-Scheiben ø6,4 und selbstsichernden Muttern M6

montieren.

Montage der Gepäckbrücke links und rechts:

An der hinteren Befestigung des Soziushaltegriffs mit den

Linsenkopfschrauben M 8 x 50 und U-Scheibe ø8,4 montieren.

Zwischen Brücke und Griff eine Distanz ø15 x ø9 x 20 einfügen.

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

Notice:

If the rear rack is already mounted, it is necessary to change

the position !

The rack must be fastened to the rear screw connection of the

carrier.

Fastening of the side carrier at the rear carrier:

With fillister headscrew M 6 x 20, washers ø6,4 und self-lock nut

M6.

Fastening of the rear rack left and right:

At the rear attachment of the handrails with fillister headscrew

M 8 x 50 and washer ø8,4.

Sandwich spacer ø15 x ø9 x 20.

je/each 2x

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Als weiteres Zubehör lieferbar / Also available:

6504518 01 01 Gepäckbrücke / Rear rack

5014518 00 01 Motorschutzbügel, schwarz / Engine guard, black

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

4x 4x

Diebstahlschutz / Anti-theft-device

Die optional unter der Bestell-Nummer: 151050 erhältlichen abschließbaren Lock it System-Schrauben stellen einen

wirksamen Diebstahlschutz des Kofferträgers dar. Es wird empfohlen, pro Seite eine normale Lock it System-Schraube

durch diese abschließbare Schraube zu ersetzen.

The Lock it system locking screws, optionally available under item no. 151050, provide effective theft protection of

the rear carrier. It is recommended to use one on each side of the side-carrier, instead of the ordinary lock-it screw,

for theft protection.

Fastening of adapter to hook in the fixing lock

The adapters are enclosed with the side cases.

They are not included in the side carrier set.

The necessary screws for mounting the metal adapter on the carrier

are part of this set.

(Allen screw M6 x 16, washer ø6,4 and self lock nut M6).

Montage des Metalladapters zum Einhaken des Kofferhalteschlosses

Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset.

Die notwendigen Schrauben zur Montage der Metalladapter am

Kofferträger sind beigefügt (Zylinderschraube M6 x 16,

U-Scheiben ø6,4, selbstsichernde Muttern M6).

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

Metalladapter

Adapters

Komplettträger / Complete carrier

YAMAHA XJR 1300

Baujahr 2007-2014 / date of manufacture 2007-2014

Artikel Nr.: / Item-no.:

6504518 00 01 Schwarz/black

HINWEISE ZUR KOFFERMONTAGE

HINT: ASSEMBLING SIDE CASES

Andere Handbücher für XJR1300

Andere Yamaha Motorrad Handbücher

Yamaha

Yamaha Libero Gebrauchsanweisung

Yamaha

Yamaha XP500 Bedienungsanleitung

Yamaha

Yamaha MT-09 SP Bedienungsanleitung

Yamaha

Yamaha YZF-R7 Anwendungshandbuch

Yamaha

Yamaha LB50IIAC Bedienungsanleitung

Yamaha

Yamaha YZF-R1 Bedienungsanleitung

Yamaha

Yamaha MZ250 2012 Handbuch

Yamaha

Yamaha YBR125 Custom Bedienungsanleitung

Yamaha

Yamaha star 2012 Bedienungsanleitung

Yamaha

Yamaha Y15ZR Bedienungsanleitung

Yamaha

Yamaha DRAG STAR XVS125 Bedienungsanleitung

Yamaha

Yamaha PW50(W) Bedienungsanleitung

Yamaha

Yamaha WR25RB Bedienungsanleitung

Yamaha

Yamaha YZ125 2019 Anwendungshandbuch

Yamaha

Yamaha XV Bedienungsanleitung

Yamaha

Yamaha WR450F(V) Anwendungshandbuch

Yamaha

Yamaha FZ1 Bedienungsanleitung

Yamaha

Yamaha FZS1000N Bedienungsanleitung

Yamaha

Yamaha XVS650 Handbuch

Yamaha

Yamaha TT-R50E Bedienungsanleitung

Yamaha

Yamaha YZ85M 2021 Bedienungsanleitung

Yamaha

Yamaha Fazer FZ6-SHG Bedienungsanleitung

Yamaha

Yamaha CE50T Bedienungsanleitung

Yamaha

Yamaha XSR125 2021 Bedienungsanleitung

Beliebte Motorrad Handbücher anderer Marken

OHVALE

OHVALE GP-0 Stücklistenhandbuch

KTM

KTM 350 XCF-W USA Bedienungsanleitung

HYOSUNG

HYOSUNG ST7 Bedienungsanleitung

Husqvarna

Husqvarna FC 250 2016 Bedienungsanleitung

Ducati

Ducati SCRAMBLER 800 Gebrauchsanweisung

MOTO GUZZI

MOTO GUZZI QUOTA 1100 ES Bedienungsanleitung

APRILIA

APRILIA ETV MILLE CAPONORD - PART1 02-2001 Bedienungsanleitung

KTM

KTM Freeride E-XC 2021 Bedienungsanleitung

Fantic

Fantic Enduro 125 Bedienungsanleitung

Ducati

Ducati Supersport 750 desmodue Bedienungsanleitung

MV Agusta

MV Agusta 2008 F4 312RR 1078 Gebrauchsanweisung

Ducati

Ducati 748 monoposto strada Bedienungsanleitung

ATK

ATK 1988 250 Bedienungsanleitung

Excelsior-HENDERSON

Excelsior-HENDERSON 1999 HCX Bedienungsanleitung

Triumph

Triumph Thunderbird Bedienungsanleitung

Ducati

Ducati 996 Bedienungsanleitung

BMW

BMW MOTORRAD K 1200 R Sport Installations- und Wartungshandbuch

BMW Motorrad

BMW Motorrad G 650 GS 2007 Installations- und Wartungshandbuch
