Yamaha YPC-1 Bedienungsanleitung

100877

P.O.Box 1, Hamamatsu, Japan

■CONTENTS

FRONT PANEL .............................................................. 3

REAR PANEL ................................................................ 3

SPECIFICATIONS.......................................................... 3

INTERNAL VIEW ........................................................... 4

DISASSEMBLY PROCEDURES / 分解手順 ............... 5~7

BLOCK DIAGRAM ......................................................... 7

PRINTED CIRCUIT BOARD .......................................... 8

SCHEMATIC DIAGRAM ................................................ 9

EXPLODED VIEW ........................................................ 10

MECHANICAL PARTS ................................................ 11

SERVICE MANUAL

PASSIVE CONTROLLER

YPC-1

IMPORTANT NOTICE

This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.

It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already

known and understood by the users, and have therefore not been restated.

WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal

injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons,

we advise all YAMAHA product owners that any service required should be performed by an authorized

YAMAHA Retailer or the appointed service representative.

IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or

recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form.

The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and

service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable

and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please

contact the distributor's Service Division.

WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have

accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss).

IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.

YPC-1

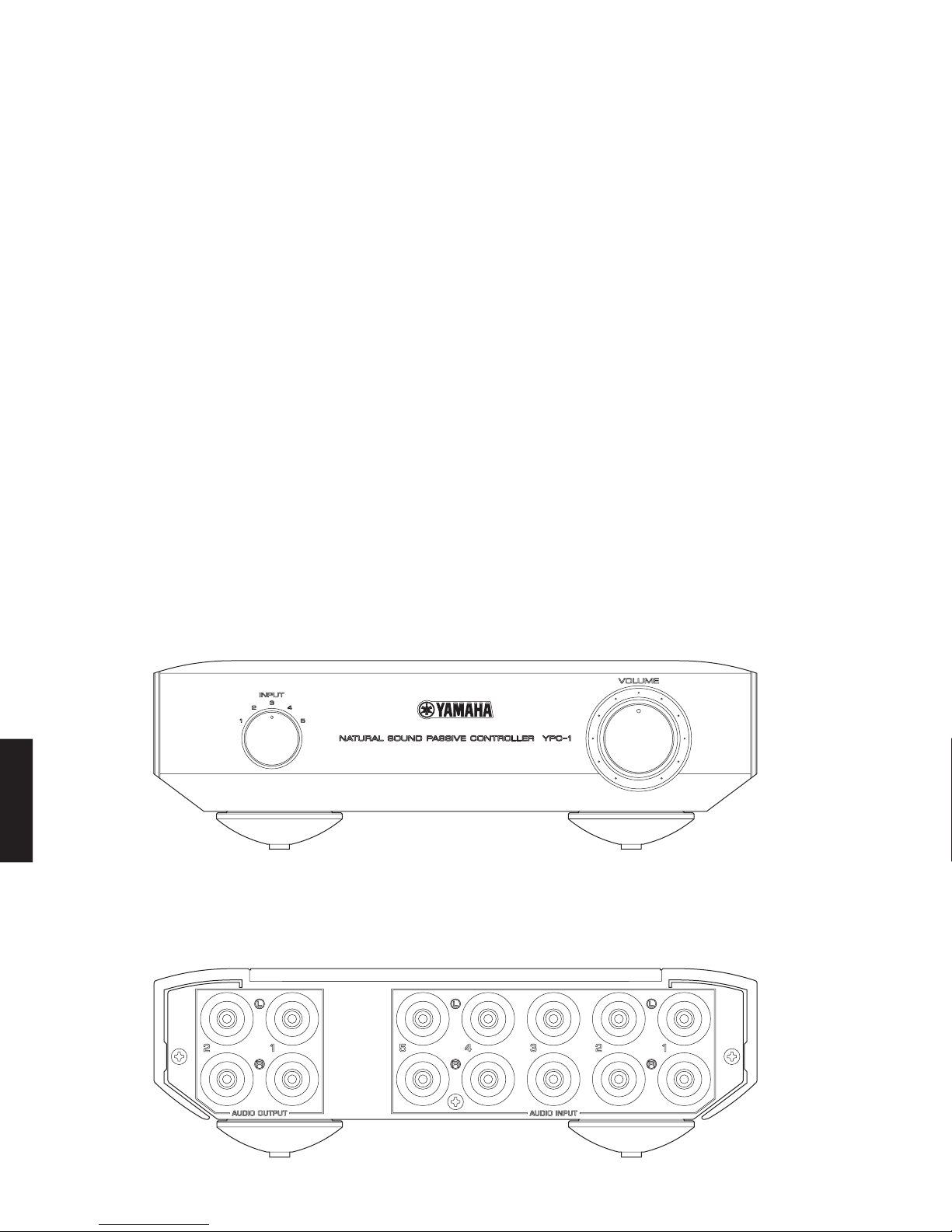

■REAR PANEL

■FRONT PANEL

この製品に使用されている基板のハンダ付けおよびピンジャック

＋側（14箇所）の配線のハンダ付けには、Sn+Ag+Cu（錫+銀+銅）

の合金である無鉛ハンダが使用されています。

無鉛ハンダにはいくつかの種類がありますが、修理時には下記の

ような無鉛ハンダの使用を推奨します。

・Sn+Ag+Cu（錫+銀+銅）

・Sn+Cu（錫+銅）

・Sn+Zn+Bi（錫+亜鉛+ビスマス）

注意：

① 無鉛ハンダの融点温度は通常の鉛入りハンダに比べ30〜40℃

程度高くなっていますので、それぞれのハンダに合ったハンダ

ごてをご使用ください。

② 鉛入りハンダを使わざるを得ない場合は、あらかじめ交換する

部品端子部やその周辺部の無鉛ハンダをすべて取り除くか、あ

るいは無鉛ハンダと鉛入りハンダが十分に溶けた状態となるよ

うにハンダ付けしてください。

The foil side of all P.C.B.s used for this product and the

wire on the positive (+) side of the pin jack (at 14 points)

are soldered with lead-free soldering material which is an

alloy of Sn+Ag+Cu (tin + silver + copper).

Among some types of lead-free solder currently available,

it is recommended to use one of the following types for the

repair work.

• Sn + Ag + Cu (tin + silver + copper)

• Sn + Cu (tin + copper)

• Sn + Zn + Bi (tin + zinc + bismuth)

Caution:

1. As the melting point temperature of the lead-free solder

is about 30°C to 40°C (50°F to 70°F) higher than that of

the lead solder, be sure to use a soldering iron suitable

to each solder.

2. If lead solder must be used, be sure to remove lead-

free solder from each terminal section of the parts to be

replaced and from the area around it completely before

soldering, or make sure that the lead-free solder and

lead solder melt together fully.

About lead-free solder / 無鉛ハンダについて

YPC-1

239.5 (9-7/16")

(2-3/8")

12.5

(1/2")

(11/16")

(9/16") 269 (10-9/16")75 (2-15/16")

240 (9-7/16")

Unit : mm (inch)



Input Connectors / 入力端子

................................. Five stereo pairs (RCA pin jacks)

Output Connectors / 出力端子

................................. Two stereo pairs (RCA pin jacks)

Input Impedance / 入力インピーダンス

..................................................................... 10 k-ohms

Maximum Input Signal Level / 最大許容入力

................................................................................ 30V

Output Impedance / 出力インピーダンス

.......................................................... 10 k-ohms or less

Volume Maximum Attenuation / ボリューム最大減衰量

........................................................................... 120 dB

Volume LR Tracking Tolerance / ボリューム連動誤差

................................................ ±1 dB (-100 dB to 0 dB)

Dimensions/寸法 (W x H x D)

..... 240 x 75 x 269 mm (9-7/16" x 2-15/16" x 10-9/16")

Weight/重量

....................................................... 3.4 kg (7 lbs. 8 oz.)

* Specifications are subject to change without notice due

to product improvements.

※ 参考仕様および外観は予告なく変更されることがあります。

■SPECIFICATIONS/参考仕様

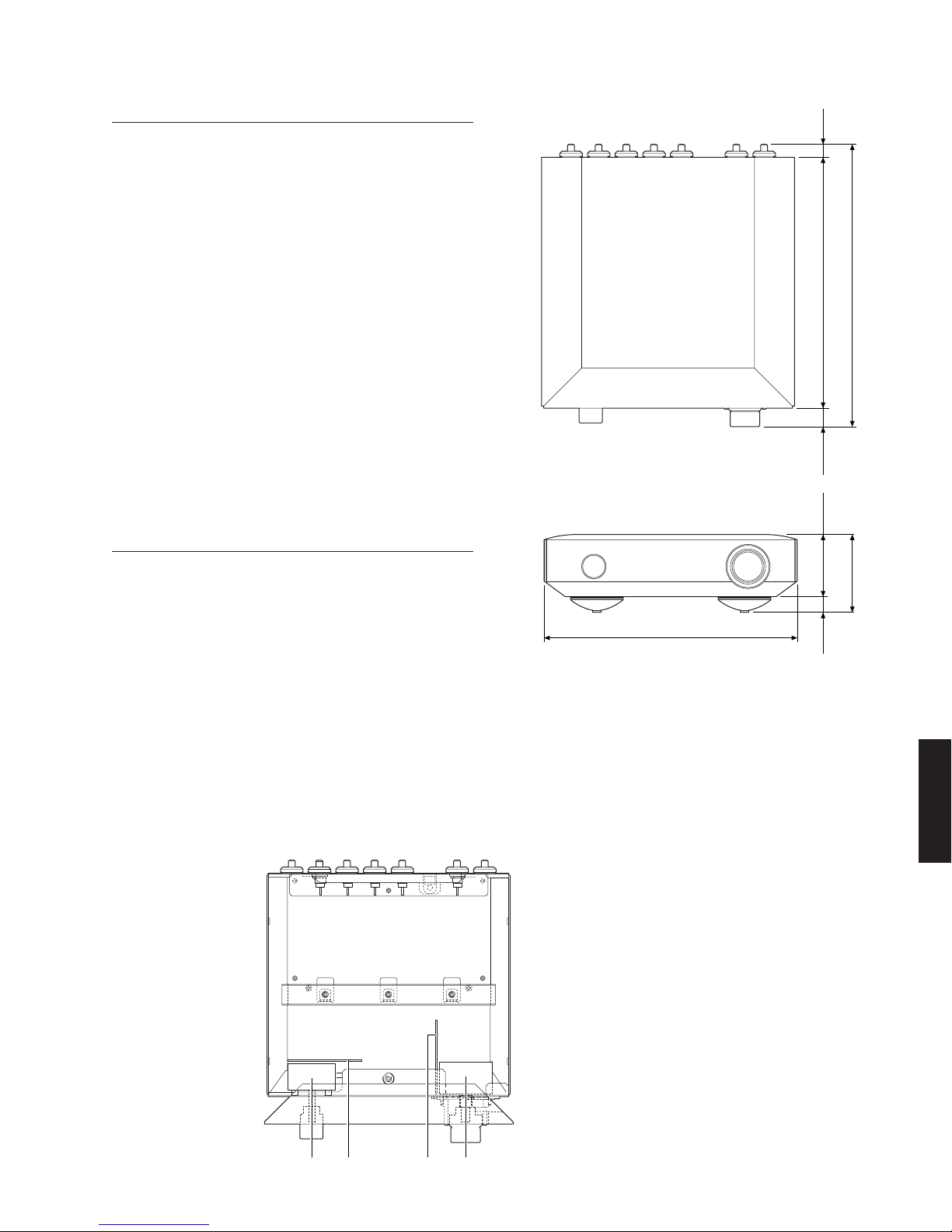

■INTERNAL VIEW

DIMENSIONS / 寸法図

2134

1ROTARY SWITCH

2MAIN (2) P.C.B.

3MAIN (1) P.C.B.

4ROTARY POTENTIOMETER

YPC-1

Top Cover

トップカバー

Bottom Cover

ボトムカバー

Cloth

布

3. Removal of Front Panel (Fig. 3)

a. Remove 1 screw (5).

b. Remove the Front Panel.

4. Removal of Knob (Fig. 3)

a. Using a 1.5mm hexagon wrench, loosen 2 screws (6).

* These screws should be loosened only and not

removed.

b. Remove the Knob / D22.

c. Using a 1.5mm hexagon wrench, loosen 2 screws (7).

* These screws should be loosened only and not

removed.

d. Remove the Knob / D31.

e. Remove the 2 screws (8).

f. Remove the Escutcheon/VOL.

Note) When installing the Escutcheon/VOL, be sure to

direct it so that its slit is on the right side.

5. Removal of Rotary Potentiometer, Rotary

Switch (Fig. 3)

a. Remove the nut (9).

b. Remove 3 screws (0).

c. Loosen 2 screws (A) to remove the Sub-chassis.

d. Remove the Rotary Potentiometer and the Rotary

Switch.

3. フロントパネルの外し方（Fig.3）

a. 5のネジ1本を外します。

b. フロントパネルを外します。

4. ツマミの外し方（Fig.3）

a. 1.5mmの6角レンチを使い、6のネジ2本を緩めます。

※このネジは緩めるだけです。外さないでください。

b. ノブ/D22を外します。

c. 1.5mmの6角レンチを使い、7のネジ2本を緩めます。

※このネジは緩めるだけです。外さないでください。

d. ノブ/D31を外します。

e. 8のネジ2本を外します。

f. エスカッション/VOLを外します。

注）エスカッション/VOLを取り付ける場合、スリットが右側に

くるように取り付けます。

5. 2連ロータリーVR、ロータリーSWの外し方（Fig.3）

a. 9のナットを外します。

b. 0のネジ3本を外します。

c. Aのネジ2本を外し、サブシャーシを取り外します。

d. 2連ロータリーVRおよびロータリーSWを取り外します。

■DISASSEMBLY PROCEDURES/分解手順

（番号順に部品を取り外してください。）

1. ボトムカバーの外し方（Fig.1）

a. 軟らかい布を敷き、その上に本機を上下反転して置きます。

b. 1のネジ3本、2のネジ5本を外します。

c. ボトムカバーを外します。

2. トップカバーの外し方

a. 3のネジ1本を外します。（Fig.1）

b.本機を上向きにして、4のネジ4本を外します。（Fig.2）

c. トップカバーを後方へスライドさせて取り外します。（Fig.2）

(Remove parts in the order as numbered.)

1. Removal of Bottom Cover (Fig. 1)

a. Spread a soft cloth and place the unit on it upside down.

b. Remove 3 screws (1) and 5 screws (2).

c. Remove the Bottom Cover.

2. Removal of Top Cover

a. Remove 1 screw (3). (Fig. 1)

b. Set the main unit with its top facing up and remove 4

screws (4). (Fig. 2)

c. Remove the Top Cover by sliding it rearward. (Fig. 2)

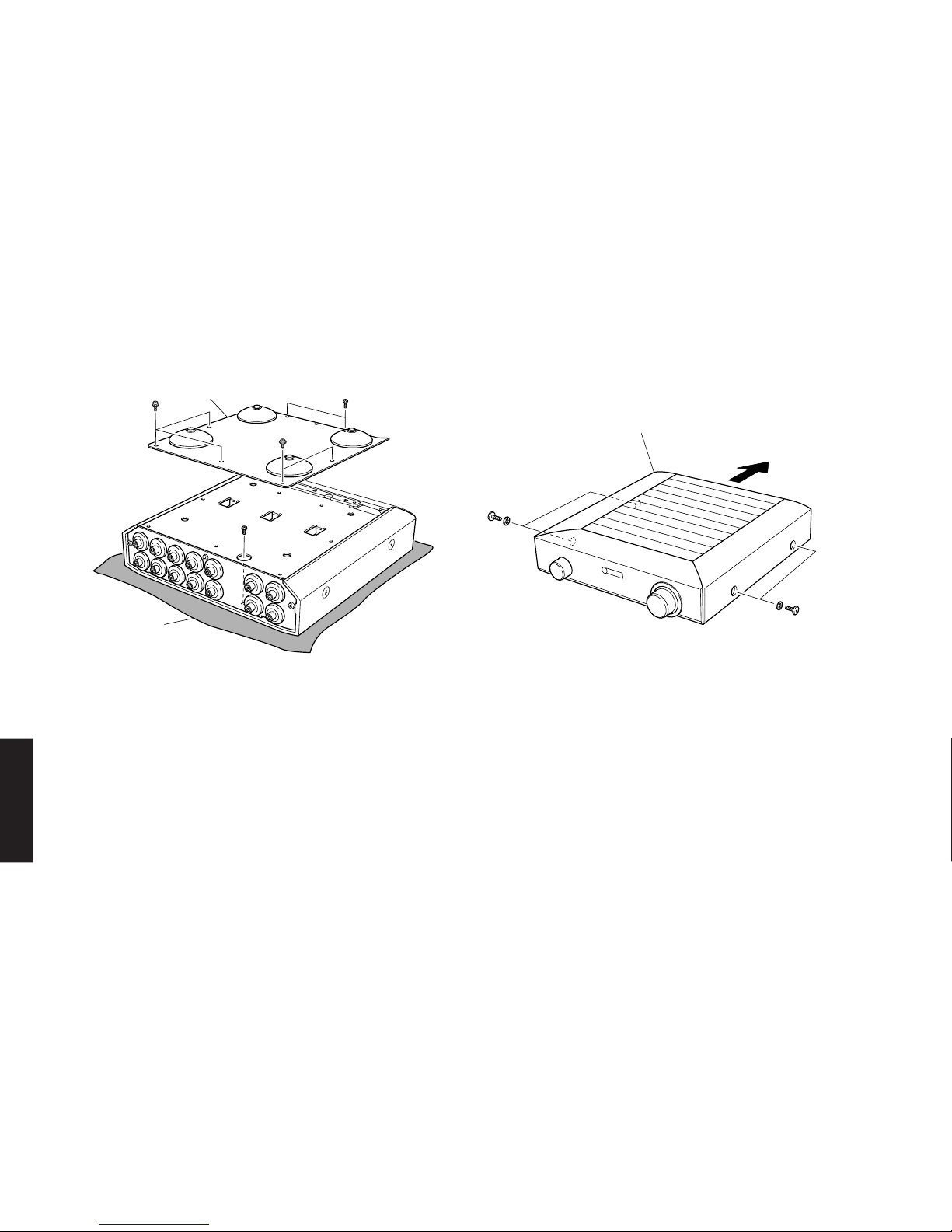

Fig. 1 Fig. 2

YPC-1

Nut

ナット

Nut

ナット

Washer

ワッシャー

Pin Jack

ピンジャック

Tube

チューブ

Lug Terminal

ラグ端子

(＋)端子

Terminal

AUDIO INPUT

VOLUME

INPUT

AUDIO OUTPUT

Front Panel

フロントパネル

Knob / D22

ノブ/D22

Knob / D31

ノブ/D31

Escutcheon / VOL

エスカッションVOL

Slit

スリット

Sub Chassis

サブシャーシ

Rotary Switch

ロータリーSW

Rotary 

2連ロータリーVR



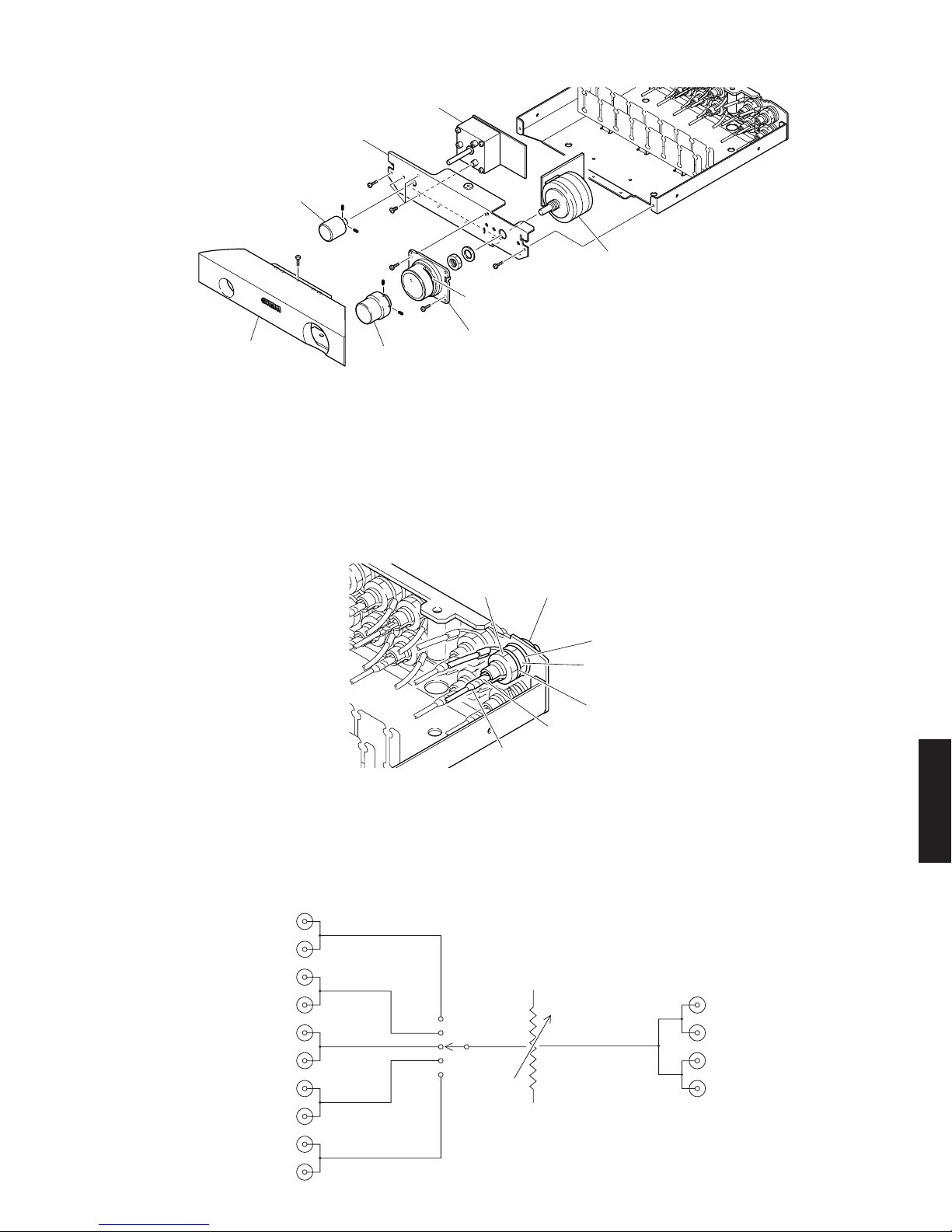

Fig. 3

6. Removal of PIN JACK (Fig. 4)

a. Remove the Tube fitted to the positive (+) terminal.

b. Remove the solder.

c. Remove the Nut.

d. Remove the Lug Terminal.

e. Remove the Nut and Washer.

f. Remove the Pin Jack.

Fig. 4

6. ピンジャックの外し方（Fig.4）

a. +（プラス）端子に付いているチューブを外します。

b. ハンダを外します。

c. ナットを外します。

d. ラグ端子を外します。

e. ナット、ワッシャーを外します。

f. ピンジャックを外します。

■BLOCK DIAGRAM

ABCDE

YPC-1

VOLUME

INPUT

AUDIO OUTPUT

AUDIO INPUT

L1 L2 L3 L4

R1 R2 R3 R4 R5

RE RE RE RE RE RE

RERE

BEBE

RERE BE

REBE

BE BE BE BE BE

MAIN (2) P. C. B.

MAIN (1) P. C. B.

(Lead Type Device)

RE BE

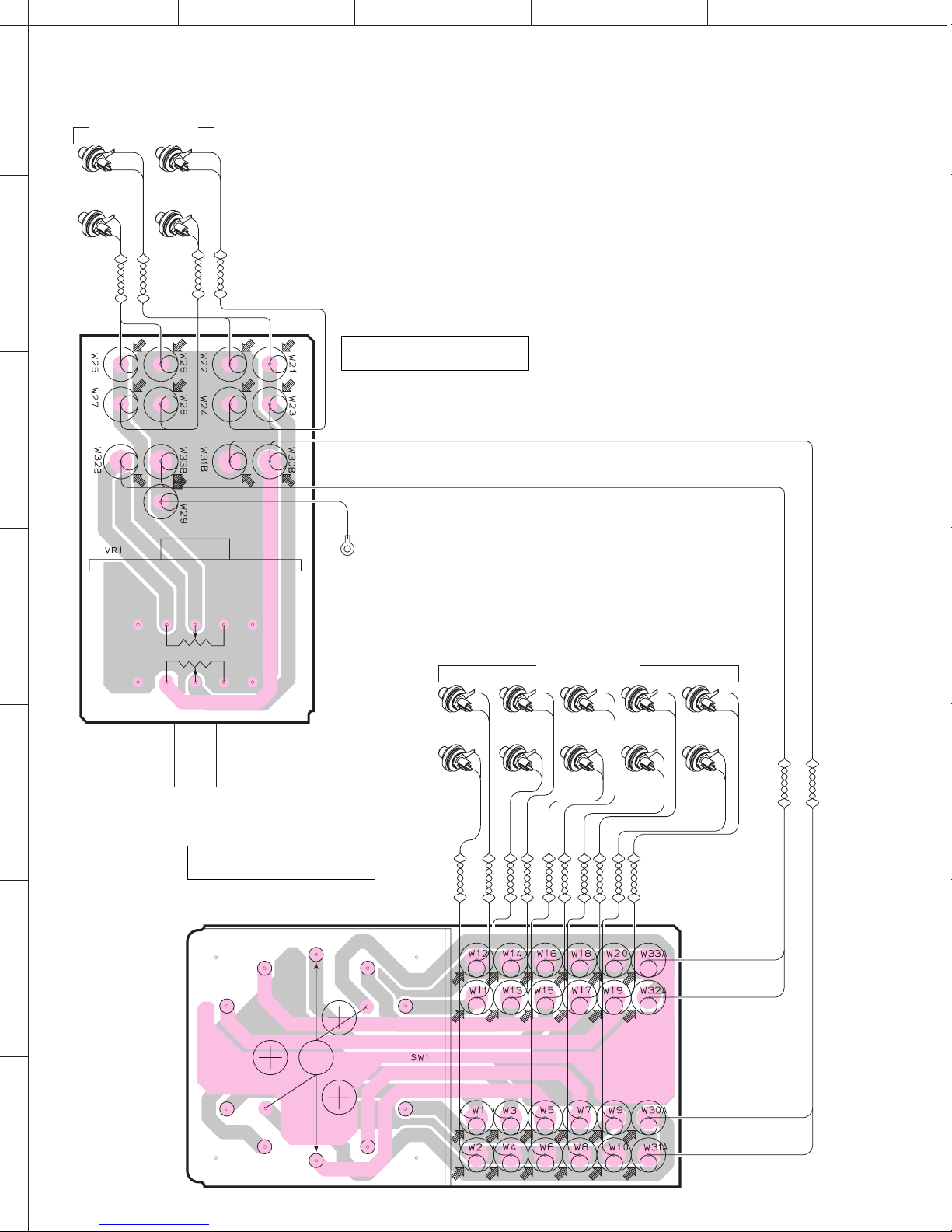

■PRINTED CIRCUIT BOARD (Foil side)

ABCDE

YPC-1

MAIN (2)

MAIN (1)

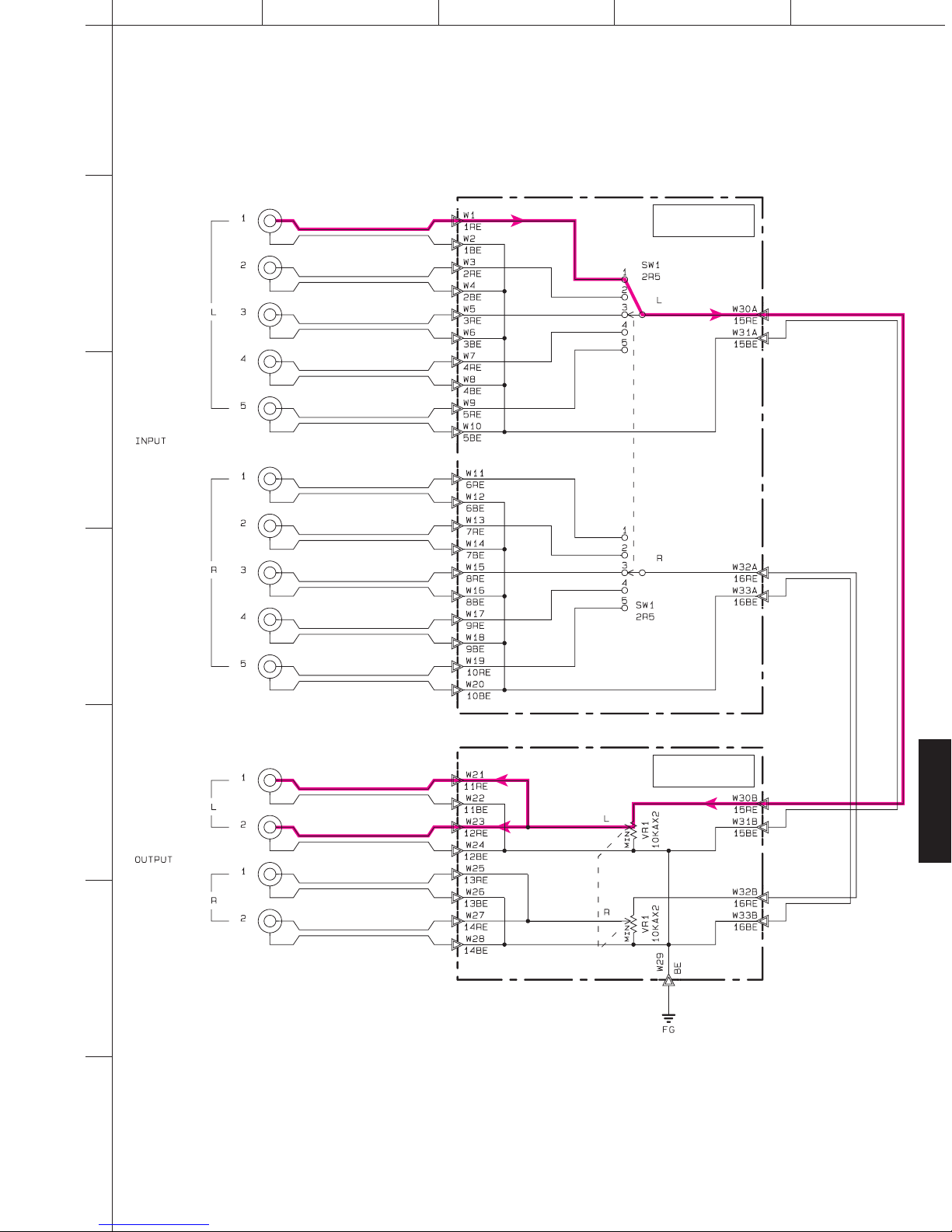

■SCHEMATIC DIAGRAM

ABCDE

YPC-1

55 12

35 61

VR1

SW1

53 38

51 44

60 46

Use a 1.5 mm hexagon wrench to loosen

the screws securing these knobs.

六角レンチ（1.5mm）を使用してツマミ固定

ネジをゆるめます。

The double-faced tape is attached.

両面接着テープ付きです。

Included in SW1 .

SW1に含まれます。

Included in 12 .

に含まれます。

Included in VR1 .

VR1に含まれます。

Included in 11 .

に含まれます。

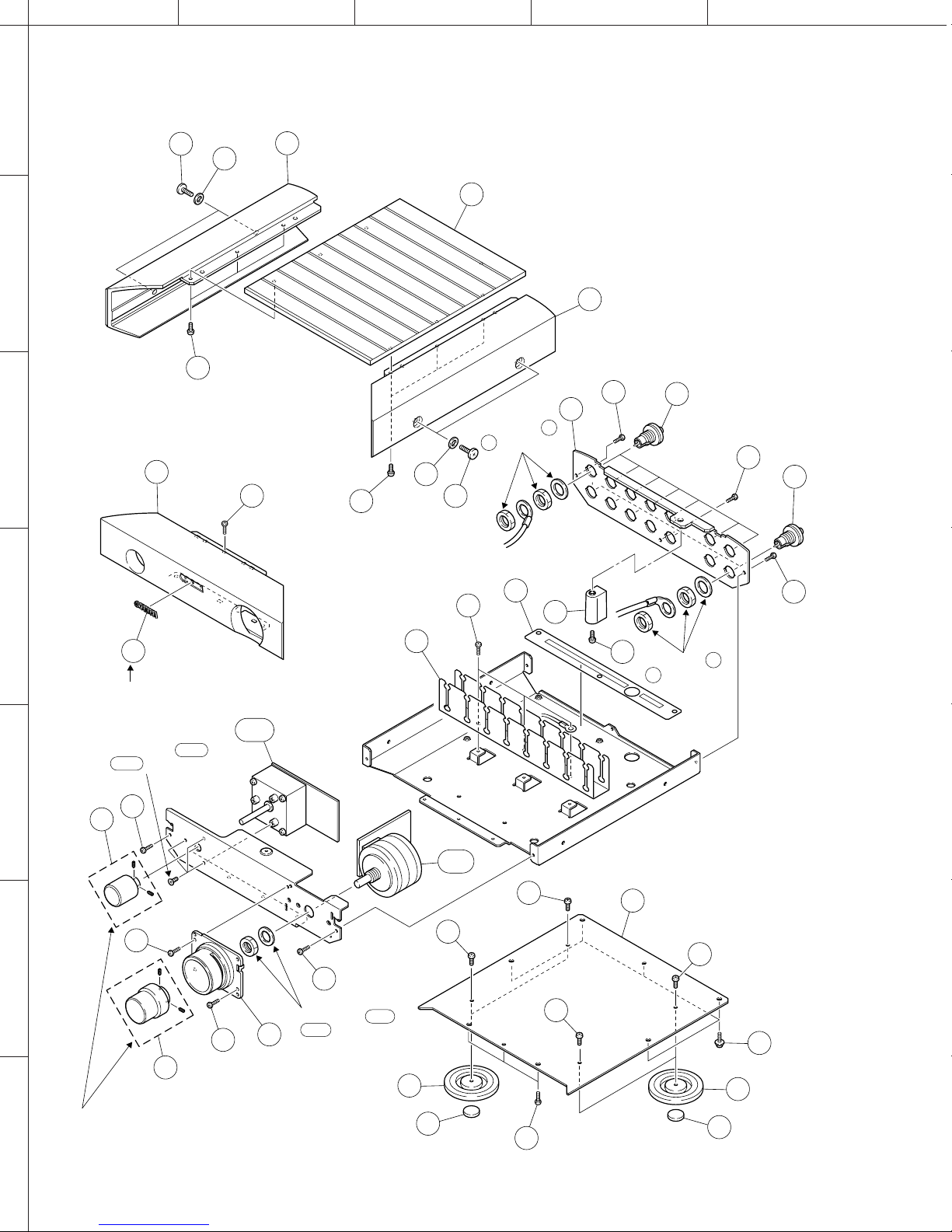

■EXPLODED VIEW

YPC-1

■MECHANICAL PARTS

✻New Parts ＊ 新規部品（マーク#の部品は、基板に含まれません）

Schm

Ref. PARTNO. Description Remarks Markets 部品名 Rank

     

     

     

     

    

    

    

    

    

    

    

    

      

      

     

   

   

    

   

     

 



  

 



 

     

 



 

     

    

    

    

YPC-1
