Yorkville FH2.
Quincaillerie de Suspension pour C12/C15
Le kit de quincaillerie de suspension FH2 a été spécialement conçu pour ajouter aux
capacités de montage déjà avancé des C12 et C15. Un seul kit d’installation FH2 s’avère la
solution idéale pour la suspension des enceintes de la série Yorkville Sound Coliseum C12
ou C15. Ce kit a été conçu pour suspendre une seule enceinte ou un ensemble de deux
enceintes.
La configuration décalée des trous sur le FH2 permet une multitude d’angles d’inclinai-
son en déplaçant simplement la manille vers l’avant ou l’arrière de la fixation. Si un plus
grand angle d’inclinaison est nécessaire, il suffit d’ajouter un boulon à œil au point de retrait
situé à l’arrière de l’enceinte. Lorsque vous utilisez les C12 ou C15 dans des ensembles de
deux enceintes, le kit FH2 écarte les haut-parleurs à des angles idéals pour minimiser les
interférences et lobées acoustique.
IMPORTANT!! La suspension d’un système de haut-parleur est une affaire très
sérieuse. Les montages impliquant une suspension aérienne nécessitent des connaissances
approfondies concernant (incluant mais non limitée) le calcul des limites de charge de travail,
la quincaillerie d’installation, et l’inspection périodique de sécurité de toute la quincaillerie
et de l’ébénisterie. Si vous n’avez pas ces qualifications, ne tentez pas de faire vous-même
l’installation, ayez plutôt recours à un professionnel du domaine. Une installation inadéquate
peut causer des blessures corporelles ou même la mort. Consultez un ingénieur en structure
pour calculer la charge additionnelle ajoutée au bâtiment. Un renforcement de la structure du
bâtiment pourrait être nécessaire pour assurer une installation sécuritaire.

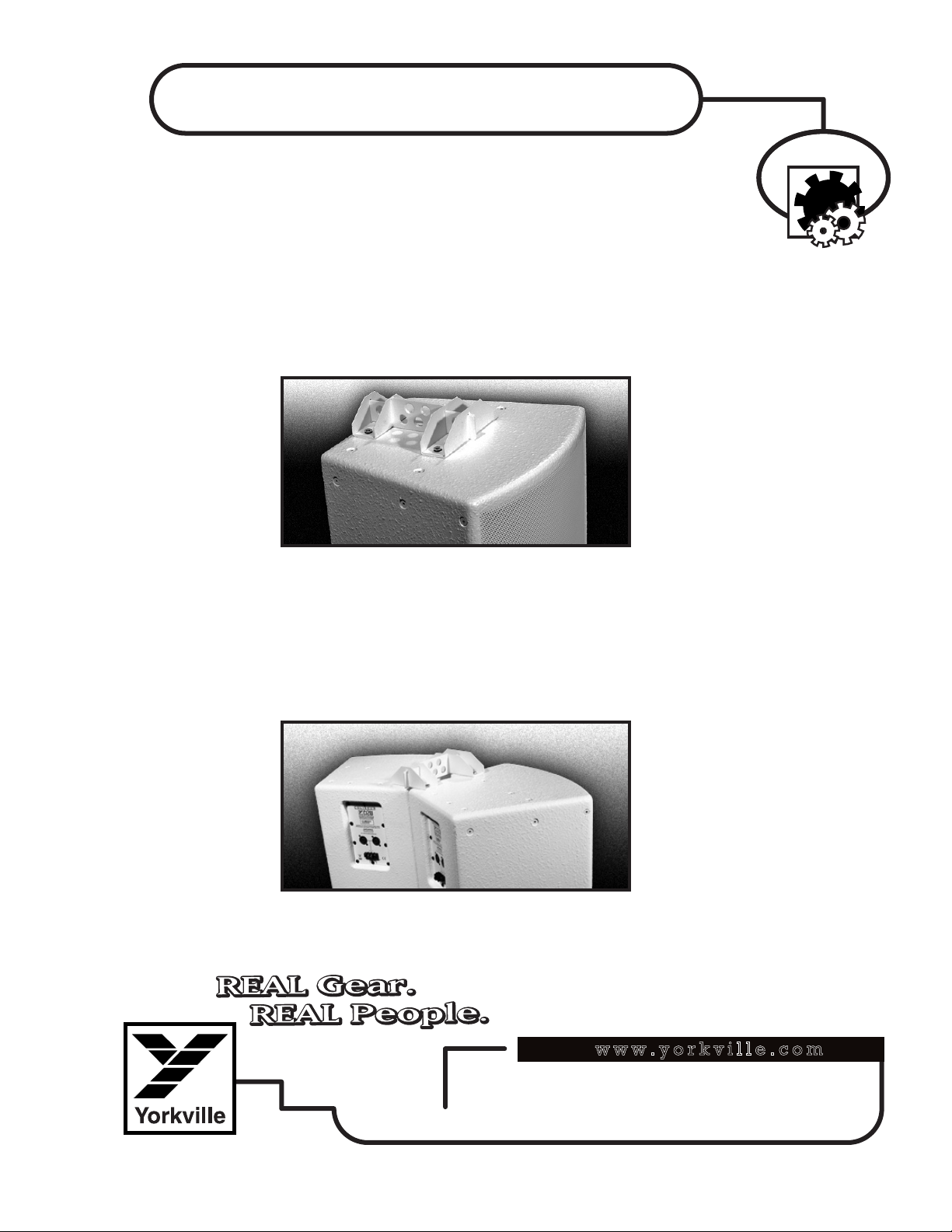

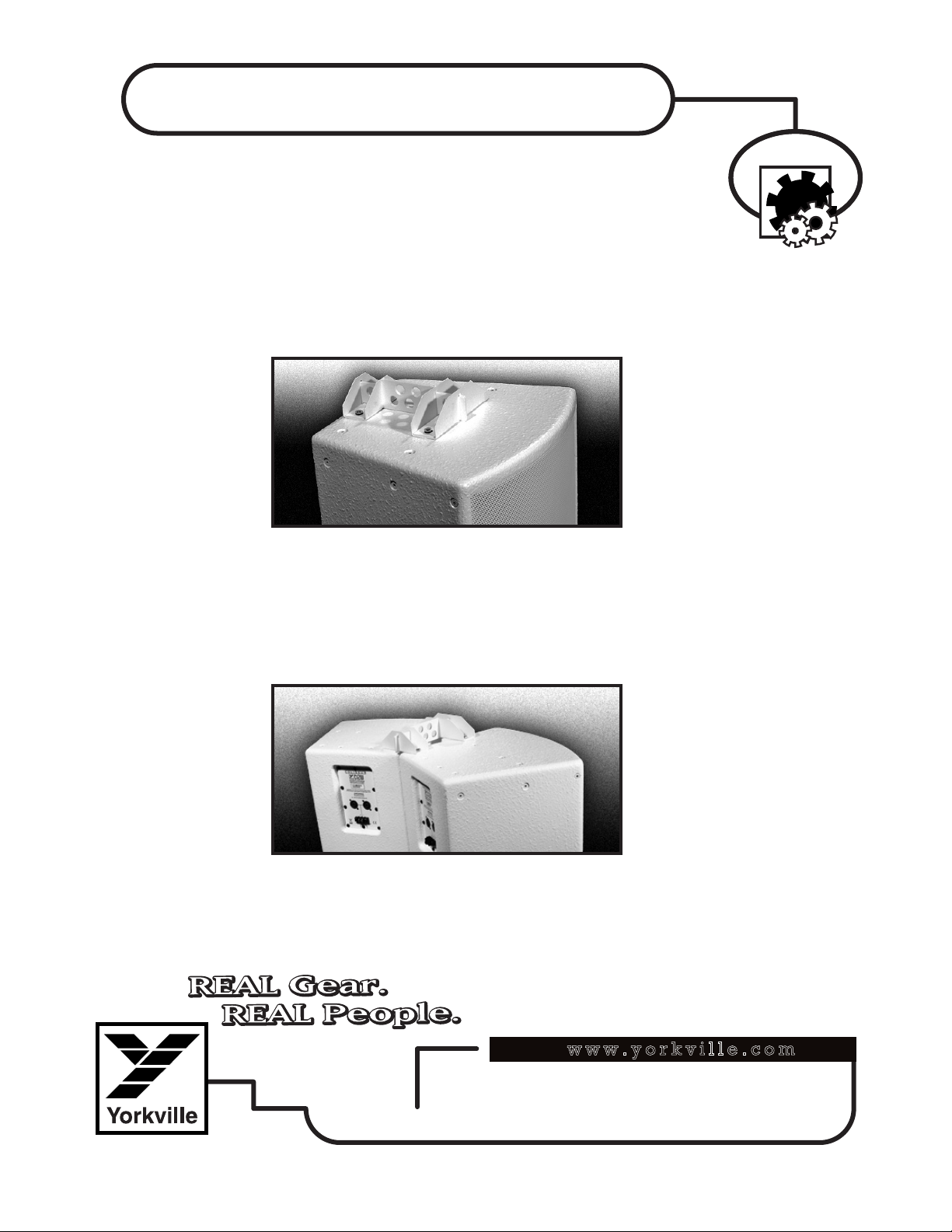

Suspension d’Ensemble
Un simple kit FH2 peut être utilisé pour attacher deux
enceintes ensemble et obtenir une dispersion horizon-
tale plus grande donc une zone de couverture plus
étendue.

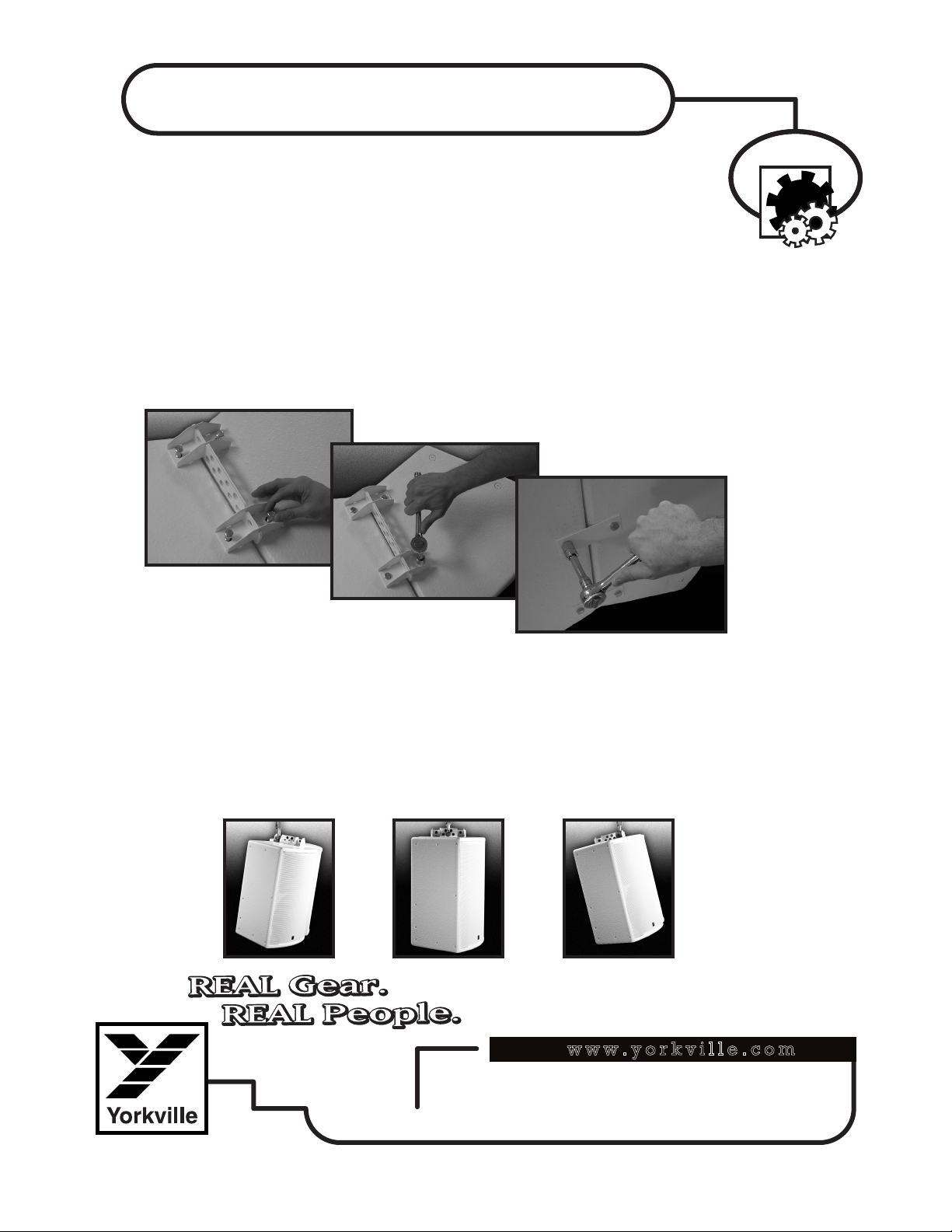

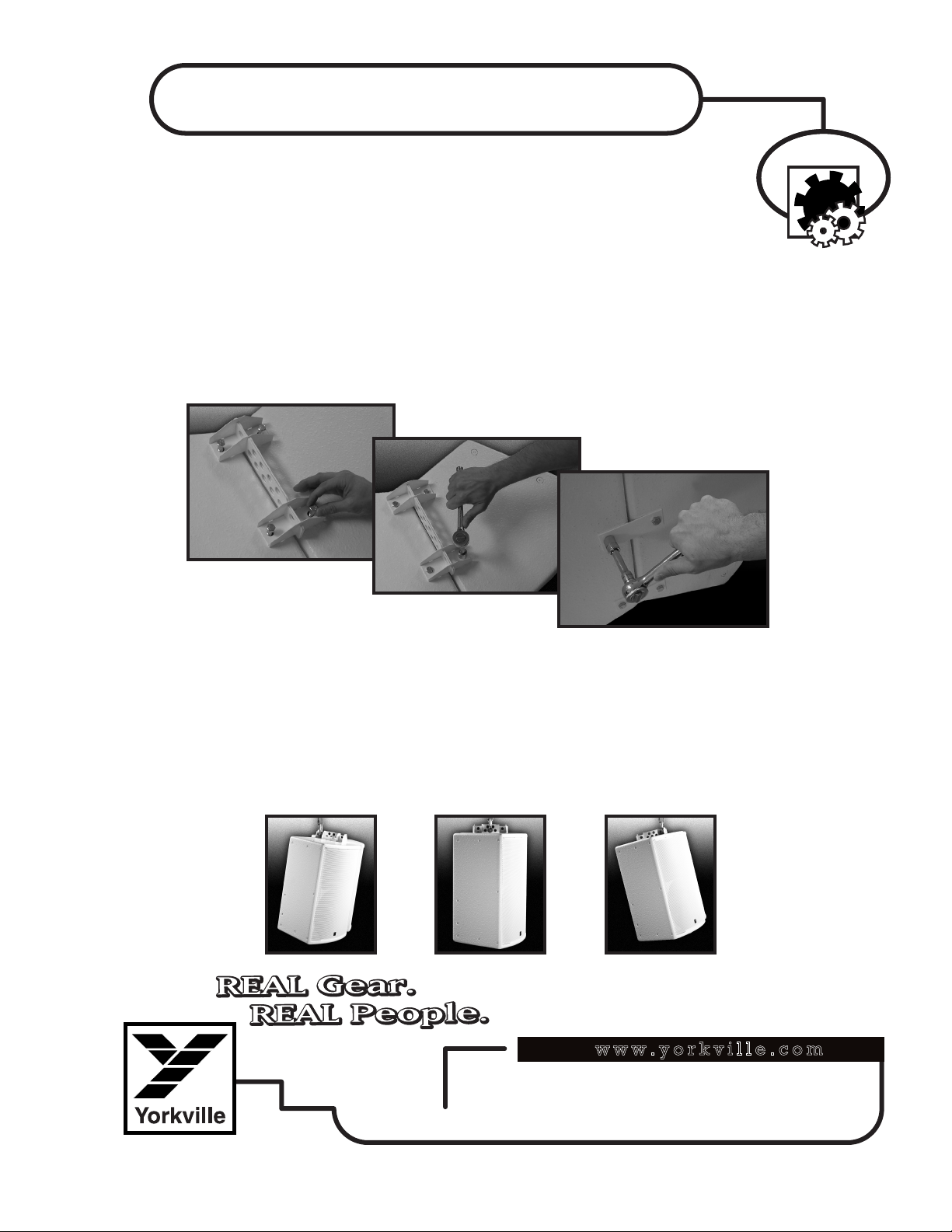

Montage du support FH2 sur une
enceinte individuelle
Le support FH2 a été conçu pour permettre la suspension
d’enceintes individuelles ou multiples. Suivez ces instructions
simples pour la suspension d’enceinte individuelle.

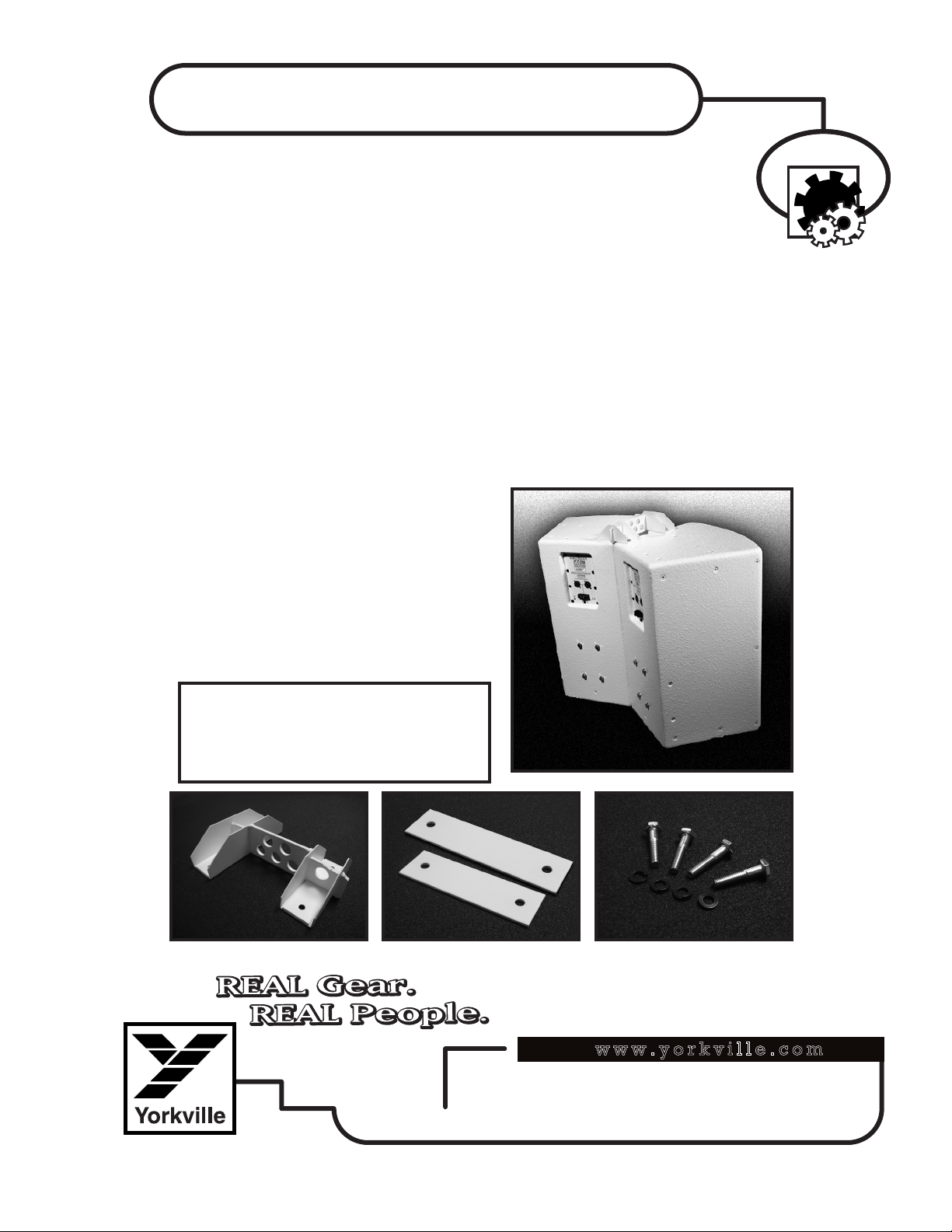

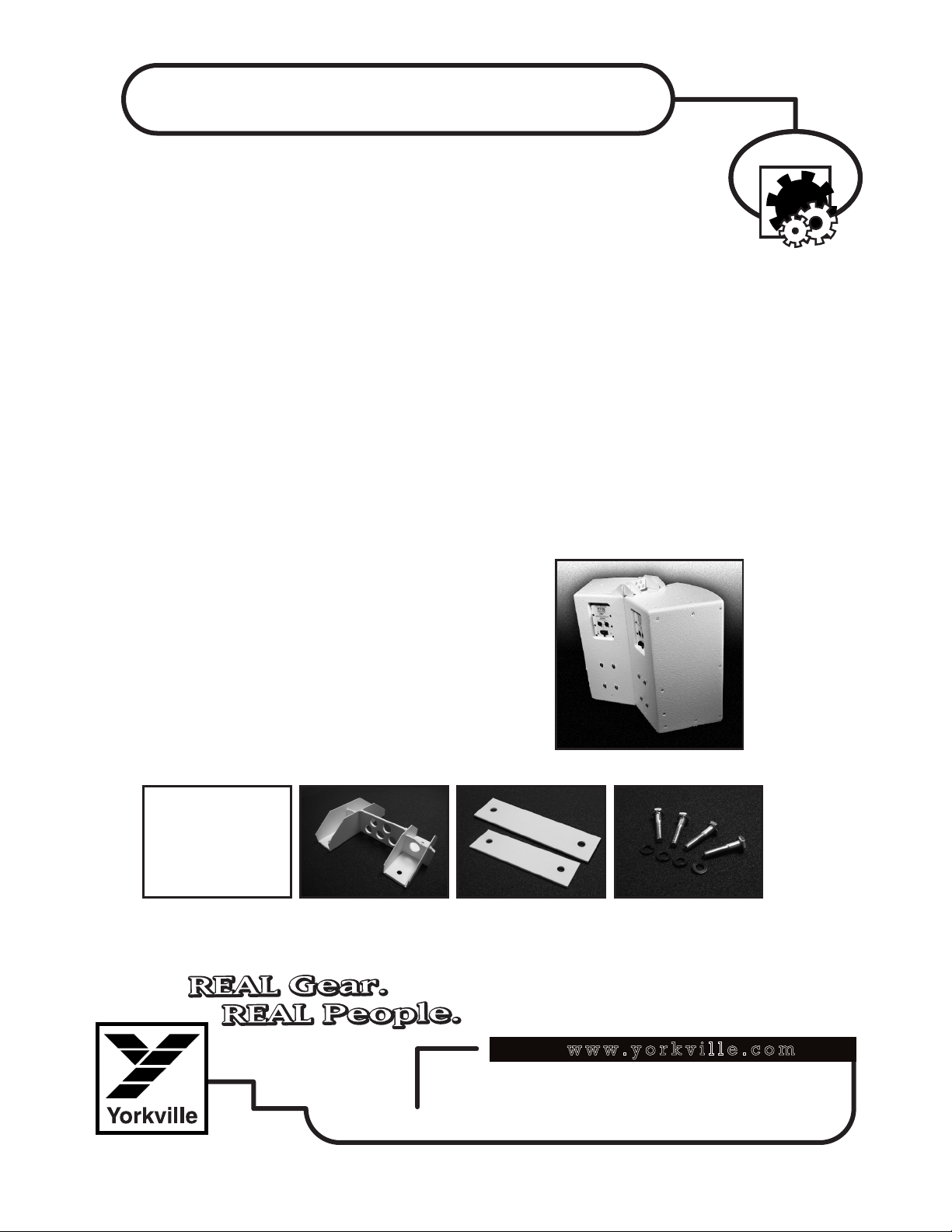

Kit
1 FH2W (white)
or FH2B (black) Bracket
1 Z1389 Support Plate
1 Z1390 Support Plate
8 YS#8974 1/4-20 X 1 1/4 HEX
HEAD BOLT
8 YS#8489 1/4-20 SPLIT
WASHER BLACK OXIDE
Flyware Bracket System
YS#8974 x8
YS#8489 x8
Z1389W or Z1389B
Z1390W or Z1390B
FH2W(white)
or FH2B (black)
