ZENDEX GO JAK G4107 Bedienungsanleitung

G4107

Manual

Instruzioni per l’uso

Instruktioner

Manual

Handleiding

Betriebsleitung

Manuel d’utilisation

Manufactured in the USA By

Zendex Tool Corp.

4 Larson Drive

Danbury CT USA 06810

1-800-446-5257

www.zendextool.com

Global Distribution By

Serenco Nederland BV

Maarssenbroeksedijk 39, 3542 DM Utrecht,

Netherlands

Postbus 40353, 3504 AD Utrecht, Nederland

T +31 (0)30 241 50 11

Helpful Links and info

• Contact Us Page - https://zendextool.com/contact-us

• US Warranty Registration - https://zendextool.com/warranty

• Replacement Parts - https://zendextool.com/parts/go-jak-parts

• Frequently Asked Questions - https://zendextool.com/faq

• Instagram @ZendexTool Facebook @GoJakZendexTool

• Product Reviews - http://bit.ly/ZendexToolReview

G4107

ATTENTION

PLEASE OBSERVE the following instructions and warnings rst before

attempting to operate the unit.

• Do not operate on inclined surfaces. GoJak® must be used on level

surface only. Unanticipated motion will occur as soon as the GoJak® lifts

tire from the surface.

• Do not start the vehicle’s engine or drive with the GoJak® in

use. GoJak® is designed for hand maneuvering of vehicles only.

• Do not attempt to push GoJak® over obstacles; they are

designed to be used on level and reasonably smooth

surfaces only.

• Do not use GoJak® to lift vehicles with tires wider than specific model

rating (G4107 Max Tire Width – 7” / 178 mm).

• Do not use GoJak® to lift vehicles above specific model rated capacity

(G4107 Max Rated Weight/Unit – 1025 lbs / 465 kg).

CASTER ASSEMBLY INSTRUCTIONS

1. Remove caster from plastic bag and insert the stem of caster

through the axle hole. Install lock nuts. Tighten nuts with a torque of

approximately 80 ft lbs or 104 Nm.

GoJak® OPERATING INSTRUCTIONS

2. After the casters are installed you are now ready to operate the

GoJak®. Place the GoJak® on the floor and with your hand press

down on the pedal (2011-SL) to release the pedal lock (2025). Place

directional U-shaped lever (2024) found on the top of the pedal in

it’s lowered position. Depress the pedal once again to release the

locking pawl (2012) and the GoJak® will now open.

3. Expand the GoJak® far enough to place the unit around the tire, and

position so that both rollers (2003-41) now contact the tire tread. To

obtain best control of the GoJak® while expanding around the tire,

place your left hand on the top of the nut on the left side axle and

your right hand at the center of the pedal as shown on the diagram #3

4. Install the GoJak® so that the unit is parallel to the sidewall

of the tire to be lifted. Leave approximately 1” (25 mm) of clearance

between the tire and the GoJak®. This is VERY IMPORTANT

because if the unit is misaligned it is possible that the tire will be

forced to hit the axle of the GoJak® and not the rollers. This may

damage the GoJak® and void the warranty.

5. To lift the tire ip directional lever (2024) up and place your foot on the

pedal depressing with smooth even strokes. Cycle pedal 4-5 times or until

the tire is lifted from the surface 1” (25 mm) or less. The lower the tire is

to the ground, the more stable the vehicle will be on the GoJaks®. Repeat

the process for all GoJaks®. To release the GoJak® place the directional

lever in the down position and cycle the pedal until the rollers disengage

from the tire. The GoJak® can now be removed.

WEEKLY LUBRICATION INSTRUCTIONS

Liberally coat the side and bottom of inner ratchet with bearing grease. DO

NOT LUBRICATE TOP RATCHET TEETH.

Inside 2-1/2” (63 mm) steel rollers ONLY, lubricate the steel roller

raceway (2004-52 or 63) with bearing grease to ensure free motion of

rollers.

Do not use petroleum-based product to lubricate any plastic roller raceway

(i.e G4107, G4520, G6520). Petroleum based products corrode the

material over time.

4. Lubricate pivot pins (2016/2020) and pedal mechanism with synthetic

lubricating oil, SAE 30 motor oil, or light machine oil.

5. Turn the GoJak® over and lubricate caster ball bearing raceways with

synthetic lubricating oil, SAE 30 motor oil, or light machine oil.

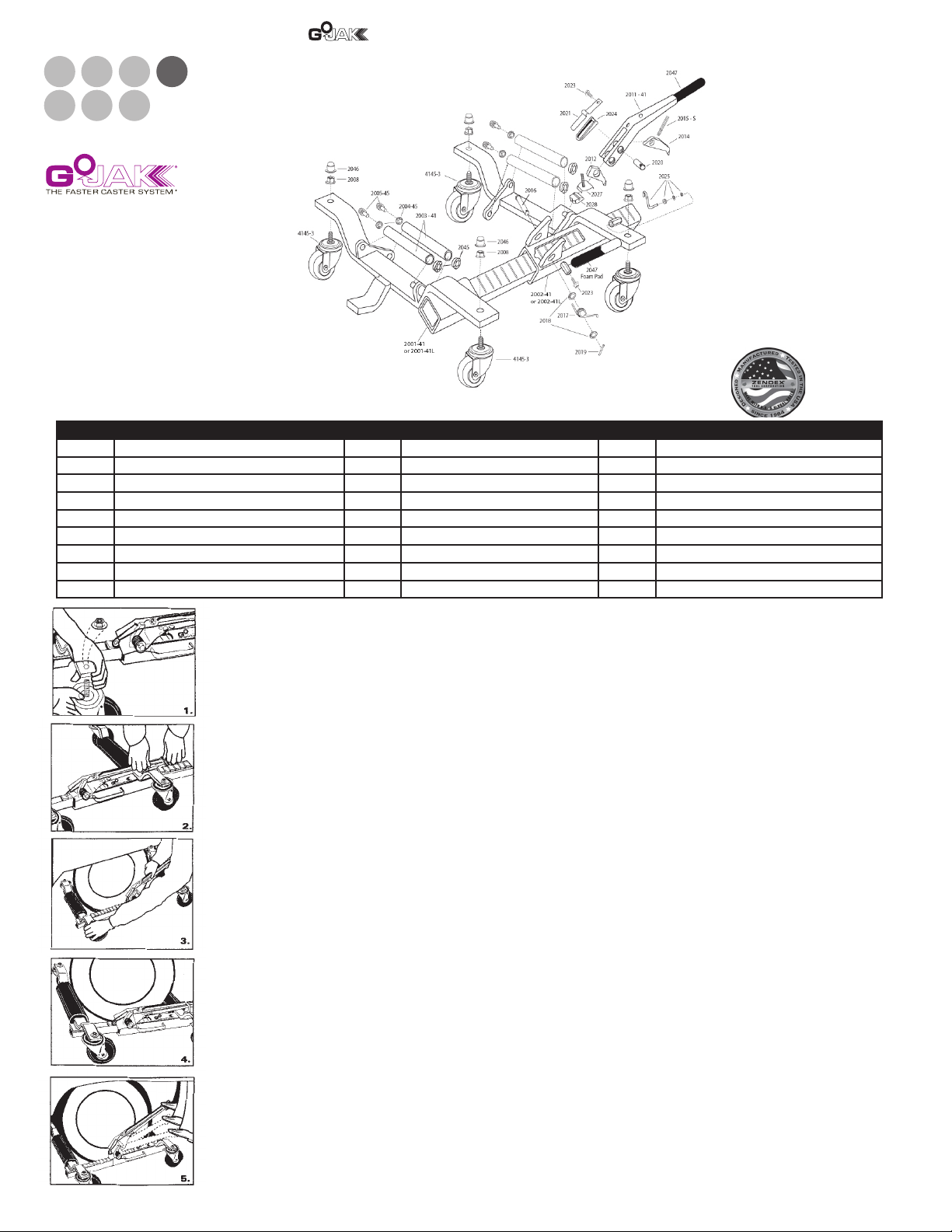

G4107

PART # DESCRIPTION PART # DESCRIPTION ART # DESCRIPTION

2001-41 Inner Ratchet & Axle Assembly 2012 Locking Pawl 2020 Upper Pivot Shaft

- 2014 Working Pawl 2021 Upper Flat Spring

2002-41 Outer Body & Axle Assembly 2015-S Working Pawl Spring 2023 5/16"-18 x 7/8" Hex Self Tapping Screw

- 2016 Lower Pivot Shaft 2024 Directional Lever

2003-41 1” Roller (Galavanized Steel) 2017 Torsion Spring (Black) 2025 Pedal Lock Assembly

2004-45Roller Raceway (Black Plastic) - -

2005-45 1/2”-13 x 7/8” Socket Cap Screw 2018 Washer 2027 End Stop Clip & Spring

4145-3 3” Heavy Duty Caster Assembly (Black) 2019 Codder Pin 2028 End Stop

2008 Locknut (Compatible w/ 3” & 4” Caster) 2022 5/16” Serrated Nut 2011-41 Pedal (Steel, Aviation)

SEES

NLDE

Helpful Links and info

• Contact Us Page - https://zendextool.com/contact-us

• US Warranty Registration - https://zendextool.com/warranty

• Replacement Parts - https://zendextool.com/parts/go-jak-parts

• Frequently Asked Questions - https://zendextool.com/faq

• Instagram @ZendexTool Facebook @GoJakZendexTool

• Product Reviews - http://bit.ly/ZendexToolReview

Model G4107

• Max Tire Width – 7” / 178 mm

• Max Rated Weight/Unit – 1025 lbs / 465

ACHTUNG

BEACHTEN SIE BITTE vor der ersten Bedienung des Geräts die folgenden

Anweisungen und Warnhinweise.

•Nicht auf geneigten Flächen verwenden. GoJak® darf ausschließlich auf

ebenen Flächen eingesetzt werden. Sobald der GoJak® einen Reifen von der

Fläche abhebt, tritt eine unvorhersehbare Bewegung ein.

• Fahren oder starten Sie den Fahrzeug nicht, solange der GoJak® im Einsatz

ist. GoJak® dient ausschließlich zum Rangieren von Fahrzeugen.

•Versuchen Sie nicht, den GoJak® über Hindernisse zu schieben; er kann

ausschließlich auf ebenen und relativ glatten Flächen verwendet werden.

•Verwenden Sie den GoJak® nicht, um Fahrzeuge mit breitere Reifen als die

spezifische Modellnennbreite (G4107 Max. Reifenbreite - 178 mm / 7”)

anzuheben.

•Verwenden Sie den GoJak® nicht, um Fahrzeuge über der spezifischen

Modelltragfähigkeit anzuheben (G4107 Max. Sollgewicht/Einheit - 465 kg/

1025 lbs).

MONTAGEANLEITUNG LAUFROLLE

1. Nehmen Sie die Laufrolle aus der Plastiktüte und führen Sie den

Rollenschaft in die Radachse ein. Bringen Sie die Kontermuttern an.

Ziehen Sie die Muttern mit einem Drehmoment von ungefähr 104 Nm

oder 80 ft lbs an.

BEDIENUNGSANLEITUNG DES GOJAK®

2. Nach der Anbringung der Rollen können Sie den GoJak® nun

bedienen. Stellen Sie den GoJak® auf den Boden und drücken Sie das

Pedal (2011-SL) mit der Hand nach unten, um die Pedalsperre (2025)

zu lösen. Bewegen Sie den richtungsweisenden U-förmigen Hebel

(2024) oben auf dem Pedal in die abgesenkte Position. Drücken Sie

das Pedal erneut, um die Arretierung (2012) zu öffnen. Der GoJak®

öffnet sich.

3. Schieben Sie den GoJak® weit genug auseinander, um ihn um den

Reifen zu spannen und stellen Sie ihn so, dass beide Rollen (2003-41)

das Reifenprofil berühren. Um beim Spannen um den Reifen die beste

Kontrolle über die GoJak® zu erhalten, legen Sie Ihre linke Hand oben

auf die Mutter der linken Radachse und Ihre rechte Hand auf die Mitte

des Pedals, wie in Diagramm #3 dargestellt.

4. Installieren Sie den GoJak® so, dass er parallel zur Seitenwand des

anzuhebenden Reifens steht. Lassen Sie einen Abstand von 25 mm

zwischen dem Reifen und dem GoJak®. Dies ist SEHR WICHTIG, da

der Reifen bei einer falschen Ausrichtung des Geräts möglicherweise die

Achse des GoJak® und nicht die Rollen trit. Dadurch kann der GoJak®

beschädigt werden und die Garantie erlischt.

5. Um den Reifen anzuheben, drehen Sie den richtungsweisenden Hebel

(2024) nach oben und stellen Ihren Fuß auf das Pedal, das Sie mit sanftem

gleichmäßigem Druck betätigen. Drücken Sie das Pedal 4-5 Mal oder bis

der Reifen bis zu 25 mm (1“) von der Fläche abgehoben ist. Je näher der

Reifen dem Boden ist, desto stabiler steht das Fahrzeug auf dem GoJak®.

Wiederholen Sie dieses Verfahren für alle GoJaks®. Um den GoJak® zu

lösen, stellen Sie den richtungsweisenden Hebel nach unten und bedienen

das Pedal, bis sich die Rollen vom Reifen lösen. Nun kann der GoJak®

entfernt werden.

ANWEISUNGEN ZUR WÖCHENTLICHEN SCHMIERUNG

1. Bestreichen Sie die Seite und Unterseite der inneren Ratsche großzügig

mit Lagerfett. DIE ZÄHNE DER RATSCHE DÜRFEN NICHT

GESCHMIERT WERDEN.

2. Schmieren Sie NUR die Innenseite der Laufbahn (2004-52 oder 63) der

Stahlrollen 63mm (2-1/2“) mit Lagerfett, um den reibungslosen Lauf der

Rollen zu gewährleisten.

3. Verwenden Sie kein Produkt auf Erdölbasis, um die Laufbahn von

Kunststoffrollen zu schmieren (z. B. G4107, G4520, G6520). Durch

Produkte auf Erdölbasis korrodiert das Material im Laufe der Zeit.

4. Schmieren Sie die Drehbolzen (2016/2020) und den Pedalmechanismus

mit synthetischem Schmieröl wie z. B. SAE 30 Motoröl oder leichtem

Maschinenöl.

5. Drehen Sie den GoJak® um und schmieren Sie die Kugellager der

Laufbahnen der Laufrolle mit synthetischem Schmieröl, SAE 30 Motoröl

oder leichtem Maschinenöl.

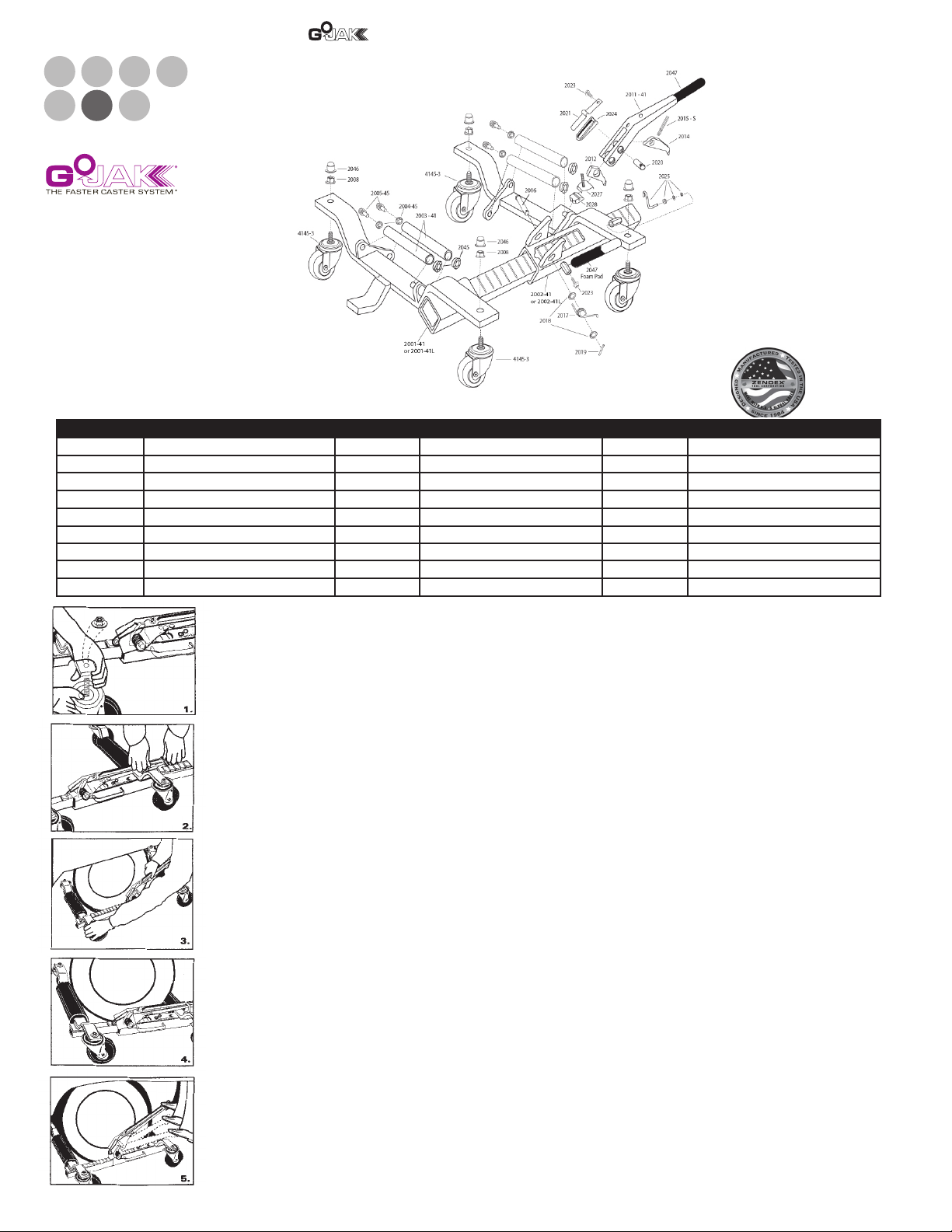

G4107

SEES

NLDE

Model G4107

PART # UMSCHREIBUNG PART # UMSCHREIBUNG PART # UMSCHREIBUNG

2001-41 Innen Rahmen mit Verzahnung 2012 Sperrklaue 2020 Achse klein

- 2014 Hebeklau 2021 Federplatte

2002-41 Aussen Rahmen mit Verzahnung 2015-S Spiralfeder Hebeklaue 2023 Schraube für Lagerung

- 2016 Achse gross 2024 Betätigungshebel

2003-41 Rolle 1” (Stahl) 2017 Druckfeder (schwarz) 2025 Sicherungshebel Pedal.

2004-45Lagerung (schwarz schmieren)- -

2005-45 1/2”-13 x 7/8” Schraube 2018 Abdeckscheibe 2027 Pedalsicherung

4145-3 3” Schwerlast Zoll Rad 2019 Splint 2028 Stoppscheibe

2008 Mutter für 3” und 4“ Zoll Rad 2022 5/16” Mutter 2011-41 Pedal (Stahl, Aviation)

• Max. Reifenbreite - 178 mm / 7”

• Max. Sollgewicht/Einheit - 465 kg/ 1025 lbs

LET OP

Neem de volgende instructies en waarschuwingen IN ACHT voordat u

het apparaat probeert te gebruiken.

• Nooit gebruiken op hellende oppervlakken. GoJak® mag alleen op

een vlakke ondergrond worden gebruikt. Er ontstaat een onverwachte

beweging zodra de GoJak® de band van het oppervlak af tilt.

• Niet de motor van het voertuig starten en niet rijden terwijl de GoJak®

wordt gebruikt. GoJak® is uitsluitend ontworpen voor het handmatig

manoeuvreren van voertuigen.

• Probeer nooit om GoJak® over obstakels te duwen; het apparaat is

ontworpen om alleen op vlakke en redelijk gladde oppervlakken te

worden gebruikt.

•

Gebruik GoJak® niet om voertuigen met bredere banden dan de

specifieke modelklasse (G4107 Max. bandbreedte –

178 mm / 7”) op te tillen.

Gebruik GoJak® niet om voertuigen te heffen die zwaarder zijn

dan de nominale capaciteit (G4107 Max. nominaal gewicht/

eenheid – 465 kg / 1025 lbs ).

MONTAGE-INSTRUCTIES ZWENKWIEL

1. Verwijder het zwenkwiel uit de plastic zak en steek de stang van het

zwenkwiel door het asgat. Installeer de borgmoeren. Draai de moeren

vast met een koppel van ongeveer 80 ft lbs of 104 Nm.

GOJAK® GEBRUIKSAANWIJZING

2. Nadat de zwenkwielen zijn geïnstalleerd, kunt u de GoJak®

bedienen. Plaats de GoJak® op de grond en druk met uw hand op het

pedaal (2011-SL) om het pedaalslot (2025) te ontgrendelen. Zet de

U-vormige richtingshendel (2024) aan de bovenkant van het pedaal

in de laagste stand. Druk het pedaal nogmaals in om de grendelpal

(2012) te ontgrendelen, de GoJak® gaat nu open.

3. Vouw de GoJak® ver genoeg uit om het apparaat rond de band

te kunnen plaatsen en plaats het zo dat beide rollen (2003-41) nu

contact maken met het loopvlak van de band. Om de GoJak®

optimaal te kunnen bedienen terwijl het apparaat zich rond de band

plaatst, plaatst u uw linkerhand op de bovenkant van de moer aan de

linkerzijas en uw rechterhand op het midden van het pedaal zoals

weergegeven in afbeelding #3

4. Plaats de GoJak® zo dat het apparaat parallel loopt aan de zijwand

van de op te tillen band. Laat ongeveer 25 mm ruimte tussen de band en

de GoJak®. Dit is ZEER BELANGRIJK, want als het apparaat niet goed

wordt uitgelijnd dan kan de band gedwongen de as van GoJak® raken in

plaats van de rollen. Hierdoor kan de GoJak® beschadigen en de garantie

ongeldig worden.

5. Om de band op te tillen zet u de richtingshendel (2024) omhoog en trapt u

met uw voet het pedaal in met soepele, gelijkmatige bewegingen. Trap het

pedaal 4-5 keer in of totdat de band wordt opgetild van het oppervlak met

25 mm of minder. Hoe lager de band bij de grond is, des te stabieler het

voertuig op de GoJak® zal staan. Herhaal het proces voor alle GoJaks®.

Om de GoJak® los te maken, zet u de richtingshendel in de laagste stand

en trapt u het pedaal in totdat de rollen loskomen van de band. De GoJak®

kan nu worden verwijderd.

WEKELIJKSE SMEERINSTRUCTIES

1. Smeer de zij- en onderkant van de binnenratel rijkelijk in met lagervet.

NIET DE BOVENKANT VAN DE RATELTANDEN SMEREN.

2. ALLEEN in de 2-1/2” (63 mm) stalen rollen, smeer het loopvlak van de

stalen rol (2004-52 of 63) met lagervet om een vrije beweging van de

rollen te garanderen.

3. Gebruik geen producten op aardoliebasis om een plastic loopvlak (G4107,

G4520, G6520) te smeren. Op aardolie gebaseerde producten tasten het

materiaal na verloop van tijd aan.

4. Smeer de scharnierpennen (2016/2020) en het pedaalmechanisme met

synthetische smeerolie, SAE 30-motorolie of lichte machineolie.

5. Draai de GoJak® om en smeer de loopvlakken van het loopwiel met

synthetische smeerolie, SAE 30-motorolie of lichte machineolie.

G4107

SEES

NLDE

Model G4107

PART # OMSCHRIJVING PART # OMSCHRIJVING PART # OMSCHRIJVING

2001-41 Binnen frame + vertanding 2012 Borgnok 2020 As klein

- 2014 Hefnok 2021 Veerplaatje

2002-41 Buiten frame + vertanding 2015-S Veer hefnok 2023 Zelftappende schroef

- 2016 As groot 2024 Bedienings handel

2003-41 Rol staal 1” 2017 Drukveer (zwart) 2025 Borghevelpedaal

2004-45Vulschijf (zwart plastic) - -

2005-45 1/2”-13 x 7/8” schroef 2018 Ring 2027 Houder stopplaatje met veer

4145-3 3” Complete wiel paars (zwart) 2019 Splitpen 2028 Stopplaatje

2008 Borgmoer voor 3” en 4“ wiel 2022 5/16” moer 2011-41 Pedaal (staal, Aviation)

• Max. bandbreedte – 178 mm / 7”

• Max. nominaal gewicht/eenheid – 465 kg / 1025 lbs

ATTENTION

VEUILLEZ RESPECTER les instructions et les avertissements suivants

avant d’essayer d’utiliser l’appareil.

• N’utilisez pas l’appareil sur des surfaces inclinées. GoJak® doit être

utilisé sur une surface plane. Un mouvement imprévu se produira dès

que le pneu du GoJak® va être soulevé de la surface.

• Ne démarrez pas le moteur du véhicule ou ne conduisez pas lorsque

le GoJak® en cours d’utilisation. GoJak® est conçu pour la manœuvre

manuelle des véhicules uniquement.

• N’essayez pas de pousser GoJak® sur des obstacles. ils sont

conçus pour être utilisés uniquement sur des surfaces planes et

raisonnablement lisses.

•

N’utilisez pas le GoJak® pour soulever des véhicules avec des

pneus plus larges que ceux indiqués sur le modèles (G4107 largeur

de pneu Max - 178 mm / 7”).

N’utilisez pas le GoJak® pour lever des véhicules d’une capacité

supérieure à la capacité nominale du modèle (Poids nominal

maximal du G4107 - 465 kg / 1025 lbs).

INSTRUCTIONS DE MONTAGE DES ROULETTES

1. Retirez la roulette du sac en plastique et insérez la tige de la roulette

dans le trou de l’essieu. Installez les écrous de blocage. Serrez les

écrous avec un couple d’environ 80 pi-lb ou 104 Nm.

INSTRUCTIONS D’UTILISATION DE GOJAK®

2. Lorsque les roulettes sont installées, vous êtes maintenant prêt à

utiliser le GoJak®. Placez le GoJak® sur le sol et avec la main,

appuyez sur la pédale (2011-SL) pour libérer le verrou de pédale

(2025). Placez le levier en forme de U directionnel (2024) situé en

haut de la pédale en position abaissée. Appuyez sur la pédale une fois

de plus pour libérer le cliquet (2012) et le GoJak® va maintenant

s’ouvrir.

3. Étendez le GoJak® suffisamment loin pour placer l’appareil autour

du pneu et positionnez-le de sorte que les deux rouleaux (2003-41)

touchent maintenant la bande de roulement du pneu. Pour obtenir un

meilleur contrôle du GoJak® tout en l’élargissant autour du pneu,

placez votre main gauche sur le dessus de l’écrou sur le côté gauche

et votre main droite au centre de la pédale, tel que cela est illustré sur

le schéma # 3

4. Installez le GoJak® de sorte que l’unité soit parallèle au flanc du pneu à

soulever. Laissez un espace d’environ 7mm entre le pneu et le GoJak®.

Ceci est TRÈS IMPORTANT car si l’unité est mal alignée, il est possible

que le pneu soit forcé de heurter l’essieu du GoJak® et non les rouleaux.

Cela pourrait endommager le GoJak® et annuler la garantie.

5. Pour lever le pneu, relevez le levier de direction (2024) et placez votre

pied sur la pédale en appuyant doucement sur les pédales. Faites un cycle

de pédale 4-5 fois ou jusqu’à ce que le pneu soit soulevé de la surface à 1

”(25mm) ou moins. Plus le pneu est près du sol, plus le véhicule sera stable

sur le GoJak®. Répétez le processus pour tous les GoJaks®. Pour libérer le

GoJak®, placez le levier de direction en position abaissée et actionnez la

pédale jusqu’à ce que les rouleaux se dégagent du pneu. Le GoJak® peut

maintenant être retiré.

INSTRUCTIONS DE LUBRIFICATION HEBDOMADAIRE

• Enduisez généreusement le côté et le bas de la clé à cliquet intérieure

avec de la graisse à roulement. NE LUBRIFIEZ PAS LES DENTS

SUPÉRIEURES.

•

À l’intérieur des rouleaux d’acier de 63 mm (2-1/2”) UNIQUEMENT,

lubriez le chemin de roulement des rouleaux d’acier (2004-52 ou 63) avec

de la graisse à roulement pour assurer le libre mouvement des rouleaux.

N’utilisez pas de produit à base de pétrole pour lubrifier les chemins de

roulement en plastique (G4107, G4520, G6520, par exemple). Les produits

à base de pétrole corrodent le matériau au fil du temps.

• Lubriez les axes de pivotement (2016/2020) et le mécanisme de la pédale

avec de l’huile de lubrication synthétique, de l’huile moteur SAE 30 ou

de l’huile légère pour machine.

• Retournez le GoJak® et lubriez les chemins de roulement des roulements

à billes avec de l’huile de lubrication synthétique, de l’huile moteur SAE

30 ou de l’huile légère pour les machines.

G4107

SEES

NLDE

Model G4107

PART # DÉSIGNATION PART # DÉSIGNATION PART # DÉSIGNATION

2001-41 Chassis partie intérieure 2012 Cliquet de blocage 2020 Axe bas

- 2014 Cliquet de montage 2021 Ressort at

2002-41 Chassis partie extérieure 2015-S Ressort cliquet de montage 2023 Vis auto-taraudeuse

- 2016 Axe 2024 Levier directionnel

2003-41 Rouleau 1” (acier) 2017 Ressort de rappel (noir) 2025 Blocage de pédale

2004-45Guide de rouleau (plastique noir) - -

2005-45 1/2”-13 x 7/8” boulon 2018 Rondelle 2027 Ressort de n de course

4145-3 3” à toute épreuve roue complète (noir) 2019 Goupille 2028 Fin de course

2008 Ecrou pour rolle 3” et 4“ 2022 5/16” écrou 2011-41 Pédale (acier, Aviation)

• Largeur de pneu Max - 178 mm / 7”

• Poids nominal maximal du G4107 - 465 kg / 1025 lbs

ATENCIÓN

TENGA EN CUENTA las siguientes instrucciones y advertencias

primero antes de intentar hacer funcionar la unidad.

• No operar sobre superficies inclinadas. GoJak® debe utilizarse solo

en superficies planas. Habrá un movimiento imprevisto tan pronto

como el GoJak® eleve el neumático de la superficie.

• No arranque el motor del vehículo ni conduzca con el GoJak® en

funcionamiento. GoJak® está diseñado solo para la maniobra manual

de vehículos.

• No intente empujar el GoJak® sobre obstáculos; están diseñados

para ser utilizados solo en superficies planas y razonablemente

suaves.

• No usar GoJak® para elevar vehículos con neumaticos más anchos

que el indicado en el modelo del modelo (G4107 ancho máx. de

neumático – 178 mm / 7”).

• No usar GoJak ® para elevar vehículos por encima de la capacidad

nominal específica del modelo (G4107 peso máx. nominal / unidad

–465 kg / 1025 lbs).

INSTRUCCIONES DE MONTAJE DE LAS RUEDAS

1. Saque la rueda de la bolsa de plástico e inserte el vástago de la

ruedecilla a través del oricio del eje. Instale las tuercas de bloqueo.

Apriete las tuercas con un par de aproximadamente 80 ft lbs o 104

Nm.

INSTRUCCIONES DE FUNCIONAMIENTO GOJAK®

2. Después de instalar las ruedecillas, ahora está listo para operar el

GoJak ®. Coloque el GoJak® en el suelo y presione con la mano el

pedal (2011-SL) para liberar el bloqueo del pedal (2025). Coloque la

palanca direccional en forma de U (2024) que se encuentra en la parte

superior del pedal en su posición bajada. Presione de nuevo el pedal

para soltar el trinquete de bloqueo (2012) y el GoJak® se abrirá.

3. Expanda el GoJak® lo suficiente para colocar la unidad alrededor del

neumático y colóquelo de manera que ambos rodillos (2003-41) estén

en contacto con la banda de rodadura del neumático. Para obtener el

mejor control del GoJak® mientras se expande alrededor del

neumático, coloque la mano izquierda en la parte superior de la tuerca

en el eje del lado izquierdo y la mano derecha en el centro del pedal

como se muestra en el diagrama nº 3

4. Instale el GoJak® de manera que la unidad esté en paralelo a la pared

lateral del neumático que se va a elevar. Deje aproximadamente 25 mm

(1”) de holgura entre la llanta y el GoJak®. Esto es MUY IMPORTANTE

porque si la unidad está mal alineada es posible que el neumático se vea

forzado a golpear el eje del GoJak ® y no a los rodillos. Esto puede dañar

el GoJak® y anular la garantía.

5. Para elevar el neumático gire la palanca direccional (2024) hacia arriba

y coloque el pie en el pedal aplicando presión suavemente de manera

uniforme. Gire el pedal 4-5 veces o hasta que el neumático se eleve de

la supercie 25mm (1”) o menos. Cuanto más cerca del suelo esté el

neumático, más estable estará el vehículo en el GoJak®. Repita el proceso

para todos los GoJaks®. Para liberar el GoJak® coloque la palanca

direccional en la posición hacia abajo y gire el pedal hasta que los rodillos

se desenganchen del neumático. Ahora se puede retirar el GoJak®.

INSTRUCCIONES DE LUBRICACIÓN SEMANAL

Cubra generosamente el lado y la parte inferior del trinquete interior con

grasa para cojinetes. NO LUBRIQUE LOS DIENTES DEL TRINQUETE

SUPERIOR.

Dentro de SOLO los rodillos de acero de 2-1/2” (63 mm), lubrique el canal

de rodadura de acero (2004-52 o 63) con grasa para cojinetes para asegurar

el movimiento libre de los rodillos.

No utilice productos a base de petróleo para lubricar ningún canal de rodadura

de plástico (es decir, G4107, G4520, G6520). Los productos a base de petróleo

con el tiempo corroen el material.

4. Lubrique los pernos de pivote (2016/2020) y el mecanismo del pedal con

aceite lubricante sintético, aceite de motor SAE 30 o aceite de máquina

ligero.

5. Gire el GoJak® y lubrique los canales de rodadura del rodamiento de

bolas con aceite lubricante sintético, aceite de motor SAE 30 o aceite de

máquina ligero.

G4107

SEES

NLDE

Model G4107

PART # DEFINICIÉN PART # DEFINICIÉN PART # DEFINICIÉN

2001-41 Guia estriada 2012 Trinquete enclavador 2020 Eje superior pedal

- 2014 Trinquete uña 2021 Fleje pedal

2002-41 Guia hueca 2015-S Muelle interno pedal 2023 Tornillo penetrante

- 2016 Pivota inferior pedal 2024 Palanca direccional

2003-41 Rodillo 1” (acero) 2017 Muelle retenedor negro 2025 Bloqueador pedal

2004-45Ruieda (plastico negro) - -

2005-45 1/2”-13 x 7/8” perno 2018 Arandela 2027 Abrazadera

4145-3 3” tarea pesada Rueda giratoria (negro) 2019 Pasador 2028 Tope

2008 Tuerca 3” y 4“ 2022 5/16”tuerca 2011-41 Pedal (acero, Aviation)

• Ancho máx. de neumático – 178 mm / 7”

• Peso máx. nominal / unidad – 465 kg / 1025 lbs

OBS

OBSERVERA följande instruktioner och varningar innan enheten

används.

• Använd inte på lutande underlag. GoJak® får endast användas på

jämna underlag. Oväntad rörelse uppstår

när GoJak® lyfter hjul från ytan.

• Starta inte fordonets motor eller kör när GoJak® används. GoJak® är

endast avsedd för handmanövrering av fordon.

• Försök inte dra GoJak® över hinder; endast för användning på jämnt

underlag och rimligt släta ytor.

• Använd inte GoJak® för att lyfta fordon bredare bildäck än den

specifika modellangivelsen (G6500 Max hjulbredd – 178 mm / 7”).

• Använd inte GoJak® för att lyfta fordon övre den specificerade

modellangivelsekapaciteten (G4107 Max angiven vikt/enhet – 465

kg / 1025 lbs).

INSTRUKTIONER FÖR MONTERING AV HJUL

1. Avlägsna hjulet från plastpåsen och för in hjulstången genom axelhålet.

Installera låsmuttrarna. Spänn muttrarna med ett vridmoment på ca 80

ft lbs eller 104 Nm.

GOJAK® ANVÄNDARINSTRUKTIONER

2. När hjulen installerats är du redo att använda GoJak®. Placera

GoJak® på golvet och pressa ner pedalen med handen (2011-SL) för

att lossa pedallåset (2025). Placera den U-formade riktningsarmen

(2024) som sitter ovanpå pedalen i sänkt position. Släpp upp pedalen

igen för att släppa låsspärren (2012) och GoJak® öppnas.

3. Expandera GoJak® tillräckligt för att placera enheten runt däcket,

och positionera så att båda rullarna (2003-41) har kontakt med

däckets slitbana. För att uppnå bäst kontroll med GoJak® medan den

expanderar runt däcket, placera din vänstra hand ovanpå muttern på

vänster sidoaxel och din högra hand i mitten av pedalen enligt

diagram #3

4. Installera GoJak® så att enheten är parallell med sidoväggen på

däcken som ska lyftas. Lämna ca 25 mm fritt mellan däcket och

GoJak®. Detta är VÄLDIGT VIKTIGT eftersom om enheten är

missriktad finns risk för att däcket kommer att träffa axeln på

GoJak® och inte rullarna. Detta kan orsaka skador på GoJak® och

göra garantin ogiltig.

5. För att lyfta däcket, vänd riktningsarmen (2024) uppåt och placera din fot

på pedalen och trampa ner med jämna tryck. Pumpa pedalen 4 - 5 gånger

eller tills hela däcket lyfts upp från ytan 1” (25 mm) eller mindre. Ju lägre

däcket är från marken, desto mer stabilt kommer fordonet vila på GoJak®.

Upprepa processen för alla GoJaks®. För att släppa GoJak® placera

riktningsarmen i nedåtposition och pumpa pedalen tills rullarna lossar från

däcket. GoJak® kan nu avlägsnas.

VECKOVISA SMÖRJNINGSINSTRUKTIONER

1. Täck sida och botten på den inre spärren frikostigt med lagerfett. SMÖRJ

INTE DE ÖVRE SPÄRRTÄNDERNA.

2. ENDAST inuti 2-1/2” (63 mm) stålrullarna, smörj stålrullens löpbana

(2004-52 eller 63) med lagerfett för att säkra fri rörelse för rullarna.

3. Använd inte petroleumbaserad produkt för att smörja löpbanor på

plastrullar (t.ex. G4107, G4520, G6520). Petroleumbaserade produkter

korroderar materialet över tid.

4. Smörj svängstiften (2016/2020) och pedalmekanismen med syntetisk

smörjolja, SAE 30 motorolja, eller lätt maskinolja.

5. Vänd på GoJak® och smörj hjulkullagrens löpbanor med syntetisk

smörjolja, SAE 30 motorolja, eller lätt maskinolja.

G4107

SEES

NLDE

Model G4107

RESERVDEL # BESKRIVNING RESERVDEL # BESKRIVNING RESERVDEL # BESKRIVNING

2001-41 Innre ram 2012 Låsbleck 2020 Axel

- 2014 Låsbleck 2021 Flatfjäder

2002-41 Yttre Ram 2015-S Fjäder låsbleck 2023 Låsbult

- 2016 Axel 2024 Riktnings väljare

2003-41 Rullar 1” (stål) 2017 Fjäder (svart) 2025 Pedal lås

2004-45Ruller (svart plastrullar) - -

2005-45 1/2”-13 x 7/8” bult 2018 Bricka 2027 Ändstoppsklämmaq och fjäder

4145-3 3” tungt hjul 2019 Rörstift 2028 End stop

2008 Lås Mutter hjul 3” och 4” 2022 5/16” mutter 2011-41 Pedal (stål, Aviation)

• Max hjulbredd – 178 mm / 7”

• Max angiven vikt/enhet – 465 kg / 1025 lbs

ATTENZIONE

OSSERVARE le seguenti istruzioni e le avvertenze prima di cercare di

azionare l’unità.

• Non utilizzare su superfici inclinate. GoJak® deve essere usato solo

su superfici orizzontali. Possono verificarsi movimenti imprevisti

non appena il GoJak® solleva lo pneumatico da terra.

• Non avviare il motore del veicolo né guidarlo mentre si usa il

GoJak®. GoJak® è progettato esclusivamente per manovrare

manualmente dei veicoli.

• Non cercare di spingere GoJak® sopra degli ostacoli; è progettato

per essere usato esclusivamente su superfici piane e ragionevolmente

lisce.

• Non usare GoJak® per sollevare veicoli più larghi gomma del valore

specifico indicato per il modello (G4107 larghezza max pneumatico

–178 mm / 7”).

• Non usare GoJak® per sollevare veicoli che superano la potenza

nominale specifica del modello (G4107 Max peso nominale/unità –

•kg / 1025 lbs).

ISTRUZIONI DI MONTAGGIO DELLA ROTELLA

1. Estrarre la rotella dal sacchetto di plastica e inserire lo stelo della

rotella nel foro dell’asse. Installare i dadi di bloccaggio. Serrare i dadi

con una coppia di circa 80 ft lbs o 104 Nm.

ISTRUZIONI OPERATIVE DI GOJAK®

2. Dopo avere installato le rotelle si è pronti a azionare il GoJak®.

Mettere il GoJak® sul pavimento e con una mano premere verso il

basso il pedale (2011-SL) per rilasciare il blocco del pedale (2025).

Mettere la leva direzionale a forma di U (2024) che si trova sulla

cima del pedale nella posizione più bassa. Abbassare il pedale ancora

una volta per rilasciare il nottolino di blocco (2012): il GoJak®

adesso si aprirà.

3. Distendere il GoJak® a una larghezza sufficiente per mettere l’unità

attorno allo pneumatico e posizionarlo in modo che entrambi i rulli

(2003-41) adesso siano a contatto con il battistrada. Per ottenere

il migliore controllo del GoJak® mentre si distende attorno allo

pneumatico, mettere la mano sinistra sulla cima del dado sull’asse

sinistro e la mano destra al centro del pedale come illustrato sullo

schema n. 3

4. Installare il GoJak® in modo che l’unità sia parallela alla spalla dello

pneumatico da sollevare. Lasciare circa 25 mm di spazio libero tra lo

pneumatico e il GoJak®. Questo è MOLTO IMPORTANTE perché

se l’unità è allineata male è possibile che lo pneumatico sarà costretto a

colpire l’asse di GoJak® e non i rulli. Questo può danneggiare il GoJak®

e annulla la garanzia.

5. Per sollevare lo pneumatico girare verso l’alto la leva direzionale (2024)

e mettere il piede sul pedale schiacciando con pressioni regolari e uide.

Premere nuovamente il pedale per 4-5 volte o nché lo pneumatico

è sollevato da terra di 1” (25 mm) o meno. Più lo pneumatico sarà in

basso rispetto al terreno, più il veicolo sarà stabile sul GoJak®. Ripetere

il processo per tutti i GoJak®. Per togliere il GoJak® mettere la leva

direzionale nella posizione bassa e premere il pedale nché i rulli non si

staccano dallo pneumatico. Il GoJak® adesso può essere rimosso.

ISTRUZIONI DI LUBRIFICAZIONE SETTIMANALE

1. Rivestire abbondantemente il lato e il fondo del cricchetto interno

con grasso per cuscinetti. NON LUBRIFICARE I DENTI DEL

CRICCHETTO SUPERIORE.

2. Entrando SOLO di 2-1/2” (63 mm) all’interno dei rulli in acciaio,

lubrificare la pista del rullo in acciaio (2004-52 o 63) con grasso per

cuscinetti per assicurare il libero movimento dei rulli.

3. Non usare prodotti a base di petrolio per lubrificare la pista dei rulli

in plastica (cioè G4107, G4520, G6520). I prodotti a base di petrolio

corrodono il materiale nel tempo.

4. Lubrificare i perni girevoli (2016/2020) e il meccanismo del pedale con

olio lubrificante sintetico, olio motore SAE 30 o leggero olio per macchine.

5. Capovolgere il GoJak® e lubrificare le piste dei cuscinetti a sfera della

rotella con olio lubrificante sintetico, olio motore SAE 30 o leggero olio

per macchine.

G4107

SEES

NLDE

Model G4107

PART # DEFINIZIONE PART # DEFINIZIONE PART # DEFINIZIONE

2001-41 Corpo interno e assale 2012 Nottolion d’arresto 2020 Perno superiore dell asse

- 2014 Nottolino di avanzamento 2021 Molla piatta superiore

2002-41 Corpo esterno e assale 2015-S Molla del nottolino di avanzamento 2023 Vite autolettante

- 2016 Perno inferiore dell asse 2024 Leva direzionale

2003-41 Rullo 1” (acciaio) 2017 Molla die torsione nero 2025 Assale di fermo del pedale

2004-45Pista del rullo (nero plastica) - -

2005-45 1/2”-13 x 7/8” bullone 2018 Rondella 2027 Molla e staa di ne corsa

4145-3 3” robusto assale del carrello (nero) 2019 Chivetta del rullo 2028 Fine corsa

2008 Madrevite 3” e 4” carrello 2022 5/16” dado seghettato 2011-41 Pedale (acciaio, Aviation)

• Larghezza max pneumatico – 178 mm / 7”

• Max peso nominale/unità – 465 kg / 1025 lbs

EU Declaration of Conformity

For the following equipment:

NL: Verklaren hierbij, onder eigen verantwoordelijkheid, dat het product waarop deze verklaring betrekking heeft, in overeenstemming is

met de volgende standaard(s) EN 1494; 2001 + A1: 2008 of andere richtlijnen volgens de bepaling van de machinerichtlijn 2006/42/CE;

GB: Hereby declares, under its sole liability, that the product to which this declaration refers complies with the folowing standard(s):

EN1494; 2001 + A1: 2008 or other directives in accordance with the provisions of the directive relating to machines 2006/42/CE;

DE: Erklärt hiermit unter alleiniger Haftung, dass das Produkt, auf welches sich diese Erklärung bezieht, der/den folgenden Norm(en) entspricht:

EN1494; 2001 + A1: 2008 oder sonstigen Richtlinien in Übereinstimmung mit der Richtlinie über Maschinen 2006/42/EG;

FR: Déclare par la présente, sous sa propre responsabilité, que le produit auquel se rapporte cette déclaration est conforme à la (aux) norme(s)

suivante(s) EN 1494; 2001 + A1: 2008 ou aux autres directives conformément aux dispositions de la directive relative aux machines 2006/42/CE;

ES: Con la presente declara, bajo su total responsabilidad que el producto al que esta declaración hace referencia cumple con las siguientes

normativas: EN1494; 2001 + A1: 2008 u otras directivas de acuerdo con las disposiciones de la directiva relativa a las máquinas 2006/42/CE;

SE: Härmed deklareras under eget ansvar, att produkten som deklarationen refererar till uppfyller följande standarder: EN1494; 2001 + A1: 2008 och

andra regler i enlighet med bestämmelserna i direktiven gällande maskiner 2006/42/CE

IT: Con la presente dichiara, sotto la sua esclusiva responsabilità, che il prodotto a cui si riferisce la presente dichiarazione è conforme ai seguenti

standard: EN1494; 2001 + A1: 2008 o altre direttive in conformità con le disposizioni della Direttiva relativa alle macchine 2006/42/CE;

(Company stamp and legal signature)

Product:

Multiple List Model No.:

Brand Owner’s Name:

Brand Owner’s Address:

Gojak Vehicle mover

G4107, G4520, G5211, G6313, G6520, G7016

Zendex Tool Corp.

4 Larson Drive

Danbury CT USA 06810

UTRECHT

(Place) (Date)

May 1, 2019

Representation authorised in the EU; In der EU zugelassene Vertretung; Geautoriseerde vertegenwoordiging in de EU;

Représentation autorisée dans l’UE; Representación autorizada en la EU; Auktoriserad representant inom EU;

Rappresentanza autorizzata nell’UE

Company Name: Serenco Nederland B.V.

Company Address: Maarssenbroeksedijk 39, 3542 DM Utrecht

Netherlands

Person responsible for making this declaration; Für die Erstellung dieser Erklärung zuständige Person; Persoon

verantwoordelijk voor het opstellen van deze declaratie; Personne esponsable de la préparation de cette déclaration;

Persona responsable de esta declaracion; Ansvarig för denna deklaration; Persona responsabile della preparazione die

questa dichiarazione

Name, Surname: Remco Geirnaert

Position/Title: Director

Responsible for making this declaration is the:

Authorized representative established within the EU 

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere ZENDEX Hebesystem Handbücher

ZENDEX

ZENDEX RAKJAK DBT2 Leitfaden

Beliebte Hebesystem Handbücher anderer Marken

morse

morse 82H-124 Bedienungsanleitung

Braun

Braun NL955 Series Bedienungsanleitung

haacon

haacon 1889.10 Bedienungsanleitung

Protekt

Protekt AT 252 Bedienungsanleitung

R. Beck Maschinenbau

R. Beck Maschinenbau HS 600 Bedienungsanleitung

Nova Technology International, LLC

Nova Technology International, LLC NAS Series Bedienungsanleitung

Genie

Genie Z-60/34 Bedienungsanleitung

Screen Technics

Screen Technics INTERFIT Vertical Up Lift Bedienungsanleitung

Mortuary Lift

Mortuary Lift ULTIMATE 1000 Bedienungsanleitung

Custom Equipment

Custom Equipment Hy-Brid 3 Series Programmierhandbuch

Custom Equipment

Custom Equipment Hy-Brid Lifts 2 Series Programmierhandbuch

Hy-Brid Lifts

Hy-Brid Lifts HB-P3.6 Programmierhandbuch

BERG

BERG BeNomic EasyLeaf Bedienungsanleitung

Powermate

Powermate LiftGate LG-3 Bedienungsanleitung

Snorkel

Snorkel TM12 Series Bedienungsanleitung

Terberg

Terberg OMNIDEKA Bedienungsanleitung

Harmar Mobility

Harmar Mobility AL625 Betriebsanleitung

Rotary

Rotary SPO16 Bedienungsanleitung
