2 3
3 Hand without Date / 3 Hand with Date
(Automatic STP1-11, STP3-13)

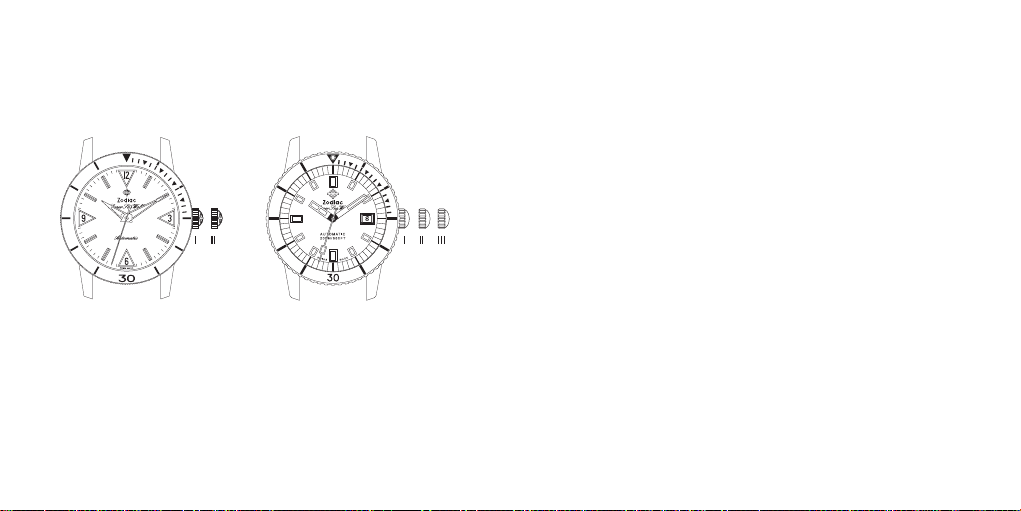

Setting the time
1. Unscrew (if necessary) and pull out crown to position 1.
2. Pull crown out to position III (the watch stops).
3. Turn crown until you reach the correct time.
4. Push crown back to position I, and screw back (if necessary).
Setting the date
1. Pull crown out to position II (the watch continues to run).
2. Turn crown until yesterday’s date appears.
3. Pull crown out to position III (the watch stops).
ENGLISH
Automatic Winding Movement
A timepiece fitted with an automatic winding movement obtains the power to
wind itself by the movement of your wrist. It is important that your timepiece
is adjusted to match the size of your wrist. A loose fit may result in a loss in
capacity of the timepiece to wind itself. When fully wound, your timepiece
has a power-reserve of approximately 42 hours. If the timepiece has not been
worn for over 42 hours it is advised that it be manually wound to ensure
necessary power-reserve.
4. Turn crown until correct date appears.
5. Continue to turn crown until correct time appears.
6. Push crown back to position I.
Do not change the date between the hours of 10pm and 2am. This is the time
when the movement is in position to carry out the automatic date change,
and any interference may cause damage to the movement.
4 5

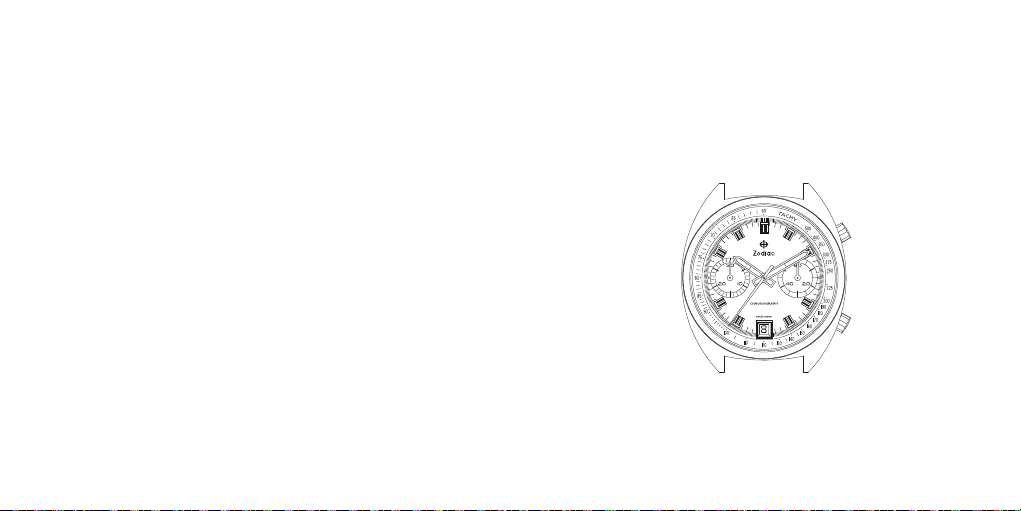

Chronograph 2 Eye
(Model 8371B and Ronda Z50)

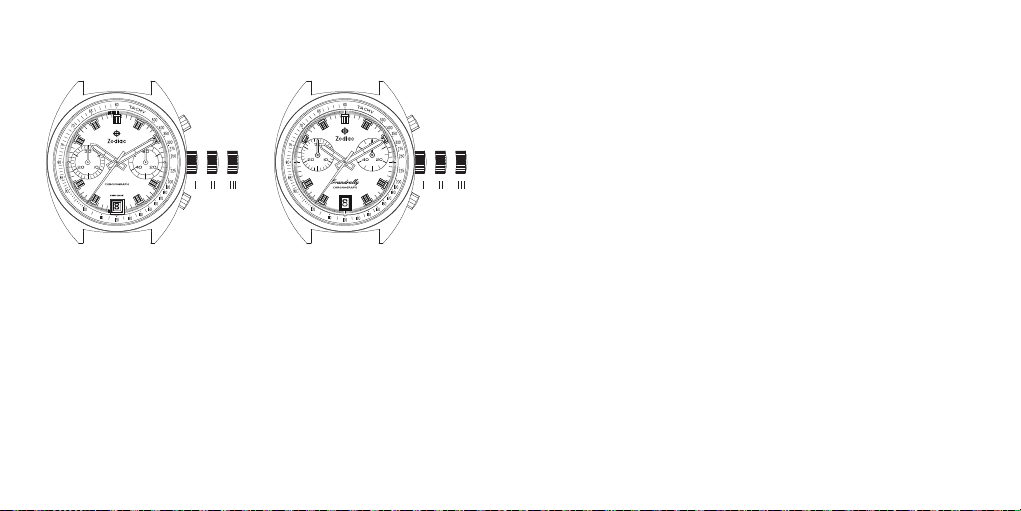

Setting the Time
1. Unscrew crown (if necessary) and pull out to position III (watch stops).
2. Turn crown until you reach the correct time.
3. Push and screw (if necessary) crown back to position I.
Setting the Date
1. Unscrew crown (if necessary) and pull out to position II (the watch
continues to run).
2. Turn crown until yesterday’s date appears.
3. Pull crown out to position III (the watch stops).
4. Turn crown until correct date appears.
5. Continue to turn crown until correct time appears.
6. Push and screw (if necessary) crown back to position I.
S
W
I
S
S
M
A
D
E
Chronograph
• The minute counter measures 30 minutes per rotation.
• The center stop-second measures 60 seconds per rotation.
Please note:
Before using the chronograph functions, please ensure that:
- the crown is in position I (= normal position).
- the two chronograph hands are precisely at zero position following
activation of pusher B. Should this not be the case, the positions of
the hands must be adjusted (see the chapter entitled “Adjusting the
chronograph hands to zero position”).
Chronograph: Basic function
(Start / Stop / Reset)
1. Press pusher A to start the center stop-second hand.
2. To stop the timing, press pusher A again.
3. To reset the two chronograph hands to zero positioning, press pusher B.
Chronograph: Intermediate or interval timing
1. Press pusher A to start the center stop-second hand.
2. Press pusher B to stop the chronograph.
Note: Although the chronograph hands have stopped, the movement
continues to record the current timing.
3. Make up the measured time:
Press pusher B again and the 2 chronograph hands are quickly advanced
to the ongoing measured time. To continue to record intervals, continue to
push pusher B.
4. Press pusher A to stop and the final time is displayed.
5. To reset the two chronograph hands to zero positioning, press pusher B.
8371B Z50
6 7
Tachymeter Usage
The Tachymeter function is used to measure the rate of speed of an object over
a fixed distance. The scale, located either on the top ring or the inside bezel of
the timepiece, will display speed in Miles, Knots, or Kilometers per hour.
Example of usage: In a driving race, the car passes the first mile (km)
post when the seconds hand is at the 12:00 position (60 second mark).
Commence measurement. At the 36 second mark the car passes the second
mile (km) post, you will see that the car traveled a distance of one mile at 100
miles (km) an hour.
Adjusting the chronograph hands to zero position (8371B)
1. Unscrew (if necessary) and pull crown out to position II (the two
chronograph hands are in their correct or incorrect zero position).
2. Press the pusher A two times with a time interval of 2 seconds. The hand
counter at 9 makes a turn.
3. Press pusher B continually for quick setting or push step by step to adjust
the minute.
4. Press pusher A. The second hand makes a turn. Push B continually for
quick setting and push step by step to adjust the second.
5. Push and screw (if necessary) crown back to position I to exit.
Adjusting chronograph hands to zero position (Ronda Z50)
1. Pull crown out to position 3 (all chronograph hands are in their correct or
incorrect zero position.)
2. Keep both pushers depressed simultaneously for at least 2 seconds (the
second counter hand rotates by 360°: corrective mode is activated.)
3. Adjust the second counter hand by pressing pusher A continually for quick
setting or push step by step to adjust the second.
4. Press pusher B to adjust next hand.
5. Adjust the minute counter by pressing pusher A continually for quick
setting or step by step to adjust the minute.
6. Push the crown back to position I to exit.
8 9
Bracelet Instructions

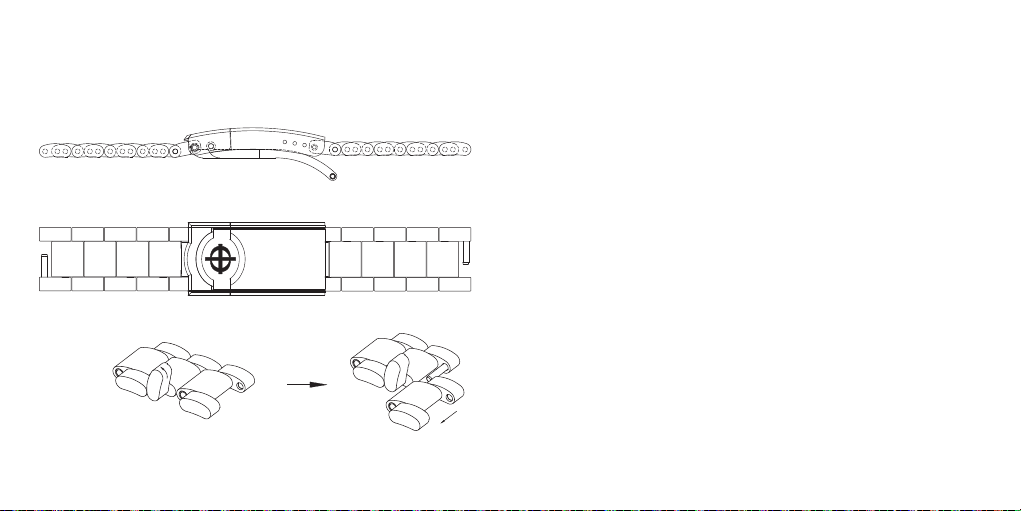

To resize your bracelet, simply push down on the part of the link as indicated
by an arrow icon. Slide the link out from the opposite end and then reconnect
the remaining links together.
Water Resistance
See caseback for water resistance rating.
The water resistance rating provides guidelines for appropriate water-
related exposure to avoid damage to internal watch components. Please
see chart for recommended usage guidelines.
In order to ensure water does not enter the watch and cause damage to it,
please follow the instructions listed below:
• Do not adjust the crown while the timepiece is in contact with water.
• Ensure the crown is in the closed position before contact with
water. For timepieces with screw-down crowns, ensure the crown is
completely tightened before contact with water.
• For timepieces with pusher-enabled functionality, do not engage the
function underwater.
• Exposure to extreme atmopheres is not recommended (i.e. hot water,
saunas or steam rooms).
• Avoid exposure to water moving with force (i.e. water running from a
faucet, ocean waves or waterfalls).
• Avoid long exposure to salt water. After contact with salt water, rinse
watch under tap water if rated 5ATM or higher and wipe dry with a
soft cloth.
10 11
Use Precautions - Resistance to Water Care and Precautions
Each Zodiac timepiece is designed and manufactured to exceed the highest of
standards. Unlike most other mechanical objects, a watch operates non-stop.
In order to ensure optimal performance and longevity from your timepiece,
please review the simple guidelines for care and precautions of your new
Zodiac timepiece.
Care
Your timepiece should be cleaned with a soft cloth and water only. Do not
submerge your timepiece. Your timepiece should be rinsed clean and dried
with a soft cloth after any saltwater use . In order to maintain the “new look”
of metal bracelets, we recommend periodic cleanings of the bracelet. Dip a
soft brush in warm soapy water and gently rub bracelet clean. We advise
having your timepiece serviced every 18-24 months to ensure long use and
trouble free operation.
Precautions
Your timepiece is a complex integration of parts and components brought
together by skilled craftsmen. There are certain actions or environmental
situations that may damage or impede your timepiece’s ability to perform
optimally.
It is important to avoid the following conditions: extreme heat or cold, as
well as prolonged periods of exposure to direct sunlight, exposure to wet
conditions that exceed your timepiece’s water rating (see case back and
chart). Never operate any of the function buttons or crown when timepiece is
in contact with water.
Your timepiece should not be affected by magnetic fields generated by
household items such as televisions and stereos, but avoidance of other
strong electric fields or static electricity, which may interrupt mechanism, is
suggested. It is also important to avoid extreme shock or impact.
RECOMMENDATIONS FOR WATER-RELATED USE
INDICATION
SPLASH
RESISTANT SUBMERSIBLE SHALLOW
DIVING
SCUBA
DIVING
(Hand
Washing) (Swimming) (Snorkeling) (Not
Deep Sea)
(NONE)
3 ATM • 3 BAR •
30 Meters
5 ATM • 5 BAR •
50 Meters
10 ATM • 10 BAR •
100 Meters
20 ATM • 20 BAR •
200 Meters
12 13
FRANÇAIS
Mouvement à remontage automatique
Une montre à remontage automatique crée son énergie grâce au mouvement
du poignet. Il est donc important que la montre soit bien ajustée à la taille de
votre poignet. Un mauvais ajustage peut entraîner une perte de capacité de
la montre à effectuer le remontage automatique. Lorsqu’elle est remontée à
fond, votre montre dispose d’une autonomie d’environ 42 heures. Au delà,
il est conseillé de la remonter manuellement pour assurer une réserve de
puissance nécessaire.
3 Aiguilles sans date / 3 aiguilles avec date
(Automatique STP1-11, STP3-13)
Réglage de l’heure
1. Dévisser (si nécessaire) et retirer la couronne pour la mettre en position I.
2. Retirer la couronne pour la mettre en position III (la montre s’arrête).
3. Tourner la couronne jusqu’à atteindre l’heure voulue.
4. Appuyer sur la couronne pour la ramener en position I et revisser
(si nécessaire).
Réglage de la date
1. Tirer le remontoir et le mettre en position II (la montre continue
de fonctionner).
2. Tourner le remontoir jusqu’à ce que la date de la veille apparaisse.
3. Tirer le remontoir et le mettre en position III (la montre s’arrête).
4. Tourner le remontoir jusqu’à ce que la bonne date apparaisse.
5. Continuer de tourner le remontoir jusqu’à ce que la bonne
heure apparaisse.
6. Remettre le remontoir en position I.
Ne pas changer la date entre 22 heures et 2 heures. C’est la période durant
laquelle le mouvement est en position pour effectuer le changement de date
automatique, et toute interférence pourrait endommager le mouvement.
14 15
Chronographe 2 Eye
(Modèle 8371B et Ronda Z50)
Réglage de l’heure
1. Dévisser la couronne (si nécessaire) et la tirer pour la mettre en position III
(la montre s’arrête).
2. Tourner la couronne jusqu’à ce que l’heure correcte s’affiche.
3. Remettre la couronne en position I et la visser (si nécessaire).
Réglage de la date
1. Dévisser la couronne (si nécessaire) pour la mettre en position II (la montre
continue de tourner).
2. Tourner la couronne jusqu’à ce que la date du jour précédent s’affiche.
3. Tirer la couronne pour la mettre en position III (la montre s’arrête).
4. Tourner la couronne jusqu’à ce que la date correcte s’affiche.
5. Continuer à tourner la couronne jusqu’à ce que l’heure correcte s’affiche.
6. Remettre la couronne en position I et la visser (si nécessaire).
S
W
I
S
S
M
A
D
E
Chronographe
• Le compteur des minutes mesure 30 minutes par rotation.
• Le compteur central des secondes mesure 60 secondes par rotation.
Remarque :
Avant d’utiliser les fonctions du chronographe, veuillez vous assurer que :
- la couronne est en position I (= position normale).
- les deux aiguilles du chronographe sont précisément à la position zéro
après activation du poussoir B. Dans le cas contraire, les positions des
aiguilles doivent être réglées (voir chapitre « Réglage des aiguilles du
chronographe en position zéro »).
Chronographe : Fonction de base
(Démarrer/Arrêter/Réinitialiser)
1. Appuyer sur le poussoir A pour démarrer l’aiguille centrale des secondes.
2. Pour arrêter le chronométrage, appuyer à nouveau sur le poussoir A.
3. Pour remettre à zéro les deux aiguilles du chronographe, appuyer sur le
poussoir B.
Chronographe : Chronométrage intermédiaire ou par intervalles
1. Appuyer sur le poussoir A pour démarrer l’aiguille centrale des secondes.
2. Appuyer sur le poussoir B pour arrêter le chronographe.
Remarque : Même si les aiguilles du chronographe se sont arrêtées, le
mouvement continue d’enregistrer le chronométrage actuel.
3. Compiler le temps mesuré :
En appuyant à nouveau sur le poussoir B, les 2 aiguilles du chronographe
avancent rapidement jusqu’à l’heure mesurée en cours. Pour continuer à
enregistrer les intervalles, continuer à appuyer sur le poussoir B.
4. Appuyer sur le poussoir A pour arrêter et afficher l’heure finale.
5. Pour remettre à zéro les deux aiguilles du chronographe, appuyer sur le
poussoir B.
8371B Z50
16 17
Utilisation du tachymètre
La fonction Tachymètre est utilisée pour mesurer la vitesse d’un objet sur une
distance fixe. L’échelle, située soit sur le cadran extérieur soit à l’intérieur de la
lunette de la montre, affiche la vitesse en milles, nœuds ou kilomètres/heure.
Exemple d’utilisation : dans une course automobile, la voiture passe la borne
du premier kilomètre lorsque l’aiguille des secondes est en position 12:00
(marque des 60 secondes). Commencez la prise de mesure. À la marque des
36 secondes, la voiture passe la borne du second kilomètre; Vous remarquez
donc que la voiture a parcouru une distance d’un kilomètre à 100km/h.
Réglage des aiguilles du chronographe en position zéro (8371B)
1. Dévisser (si nécessaire) et tirer la couronne en position II (les deux aiguilles
du chronographe sont dans leur position zéro correcte ou incorrecte).
2. Appuyer deux fois sur le poussoir A avec un intervalle de 2 secondes. Le
compteur d’aiguille sur 9 fait un tour.
3. Maintenez le poussoir B enfoncé pour un réglage rapide ou appuyer étape
par étape pour régler les minutes.
4. Appuyer sur le bouton A. La trotteuse fait un tour. Garder le doigt sur le
bouton B pour un réglage rapide, puis appuyer étape par étape pour ajuster
l’aiguille des secondes.
5. Remettre la couronne en position I et la visser (si nécessaire) pour quitter
le mode réglage.
Réglage des aiguilles du chronographe en position zéro
(Ronda Z50)
1. Tirer la couronne en position 3 (toutes les aiguilles du chronographe sont à
leur position zéro correcte ou incorrecte).
2. Maintenir les deux poussoirs enfoncés simultanément pendant au moins
2 secondes (la trotteuse tourne de 360° : le mode correctif est activé).
3. Régler la trotteuse en maintenant le poussoir A enfoncé pour un réglage
rapide, ou appuyer étape par étape pour régler la trotteuse.
4. Appuyer sur le poussoir B pour régler l’aiguille suivante.
5. Ajuster le compteur de minutes en maintenant le poussoir A enfoncé pour
un réglage rapide, ou appuyer étape par étape pour ajuster les minutes.
6. Remettre la couronne en position I pour quitter le mode réglage.
18 19
Instructions pour les bracelets
Pour ajuster votre bracelet, appuyez sur la partie du lien marquée d’une
flèche. Faites glisser le lien à partir de l’extrémité opposée, puis rattachez les
liens restant.
Résistance à l’eau
Voir le dos du boitier pour l’étanchéité.
Le degré d’étanchéité donne des indications sur l’exposition de la montre
à l’eau pour éviter que ses composants internes ne soient endommagés.
Veuillez consulter le tableau pour les instructions d’utilisation recommandées.
Pour vous assurer que l’eau ne rentre pas dans la montre et ne l’endommage,
veuillez suivre les instructions ci-dessous :
• Ne pas tourner la couronne pendant que l’appareil est en contact avec l’eau.
• S’assurer que la couronne soit en position fermée avant de la mettre en
contact avec l’eau. Pour les montres à couronnes vissées, s’assurer que la
couronne soit complètement serrée avant le contact avec l’eau.
• Pour les montres dotées d’une fonctionnalité activée par un poussoir, ne
pas activer la fonction d’immersion.
• L’exposition à des atmosphères extrêmes n’est pas recommandée (c’est-à-
dire l’eau chaude, les saunas et les hammams).
• Éviter d’exposer la montre à de l’eau en fort débit (c’est-à-dire l’eau qui
coule d’un robinet, des vagues océaniques ou des chutes d’eau).
• Éviter de plonger la montre de manière prolongée dans de l’eau salée.
Après contact avec de l’eau salée, rincer la montre sous l’eau du robinet si
elle est étanche à 50 m ou plus et l’essuyer avec un chiffon doux.
Andere Handbücher für STP1-11
1
Dieses Handbuch passt für folgende Modelle
3
Inhaltsverzeichnis
Andere Zodiac Betrachten Handbücher
