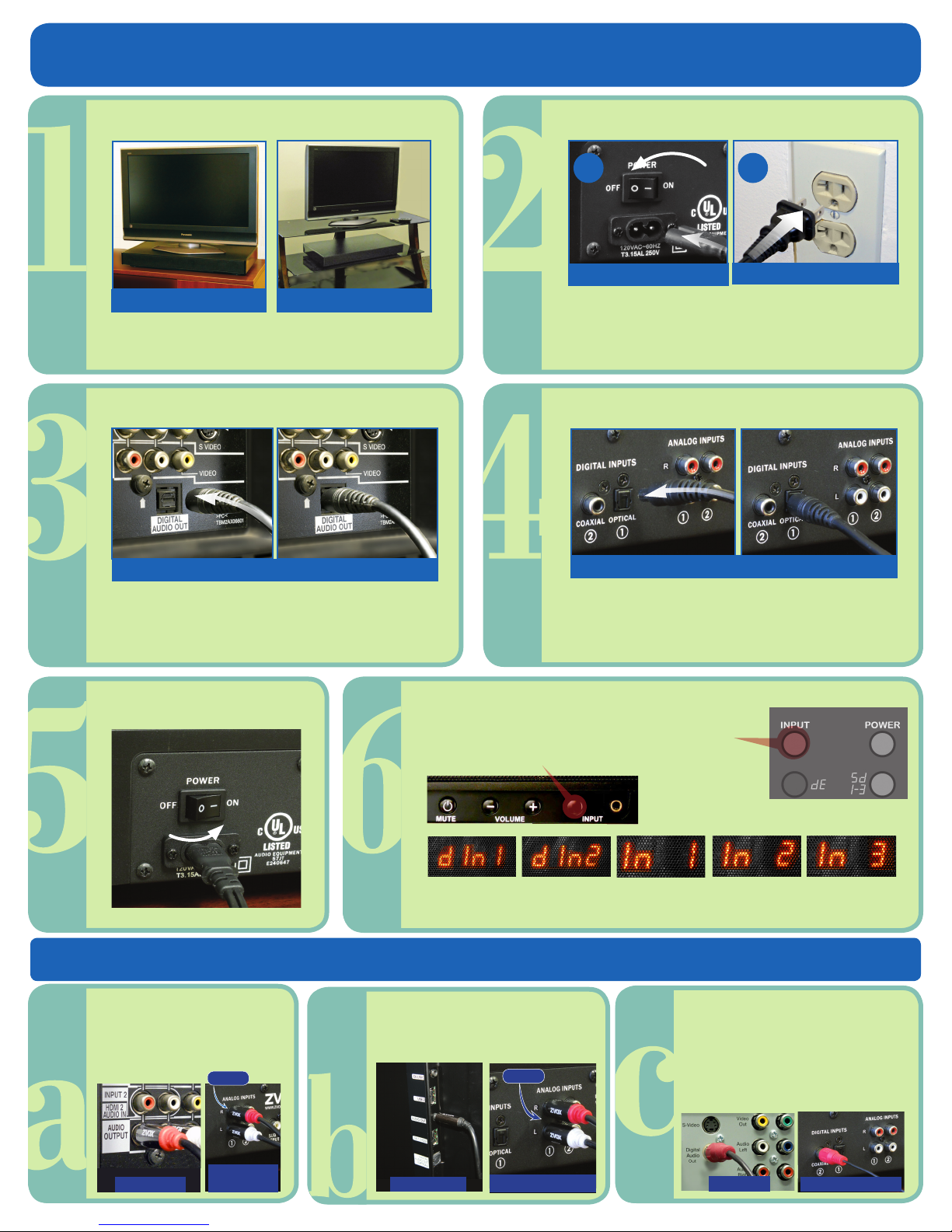

ZVOX Z-Base 555 Quick Setup

“TV base” position

Back of Z-Base 555

Shelf position

AC Power Receptacle

Place the Z-Base 555 on stable, ﬂat surface.

Ensure all components are safe and secure.

Optical Audio Output

Select the TV input using the remote control

Z-Base 555’s Optical Audio Input

Connect the AC power cord to the back of

the Z-Base 555. Leave the Power Switch

in “Off”. Then insert the AC plug into an AC

power receptacle.

OFF

Flip on the Power.

Connect to Audio Output of TV. Connect to Audio Input of Z-Base 555.

Select the correct input.

Back of TV

ON

Optical

digital input

Input 1

(rear panel)

Coaxial

digital input

Input 2

(rear panel)

Input 3

(front panel)

Connect one end of an optical digital (toslink)

cable to the TV’s Audio Out optical jack.

Connect the other end of the optical cable

to the Z-Base 555’s optical input jack.

Phono Jack Analog

Audio Out

Coaxial Digital Audio Output

Any cable with a phono plug at each

end can be used.

“Minijack” Analog Audio Out

Position The Z-Base 555. Connect the power cord.

12

Back of Z-Base 555

OR the front panel.

Back of TV

Back of

Z-Base 555 Back of Z-Base 555

Back of TV

Back of TV

Out Some TVs use a “minijack” output

(not “input”) or headphone jack.

White/red pair of phono output

jacks (not “input”) on back of TV.

(Single phono jack, may be orange)

Other Audio Connection Options

Input 1 Input 1

Back of Z-Base 555
