Abus TVIP20000-20550 Bedienungsanleitung

Deutsch

TVIP20000-20550

TVIP21000-21550

DKurzanleitung

……….





Quick Guide

……………

FGuide rapide

…..……





Quick Guide

…………





Quick Guide

…………

Version 11/2009

Deutsch

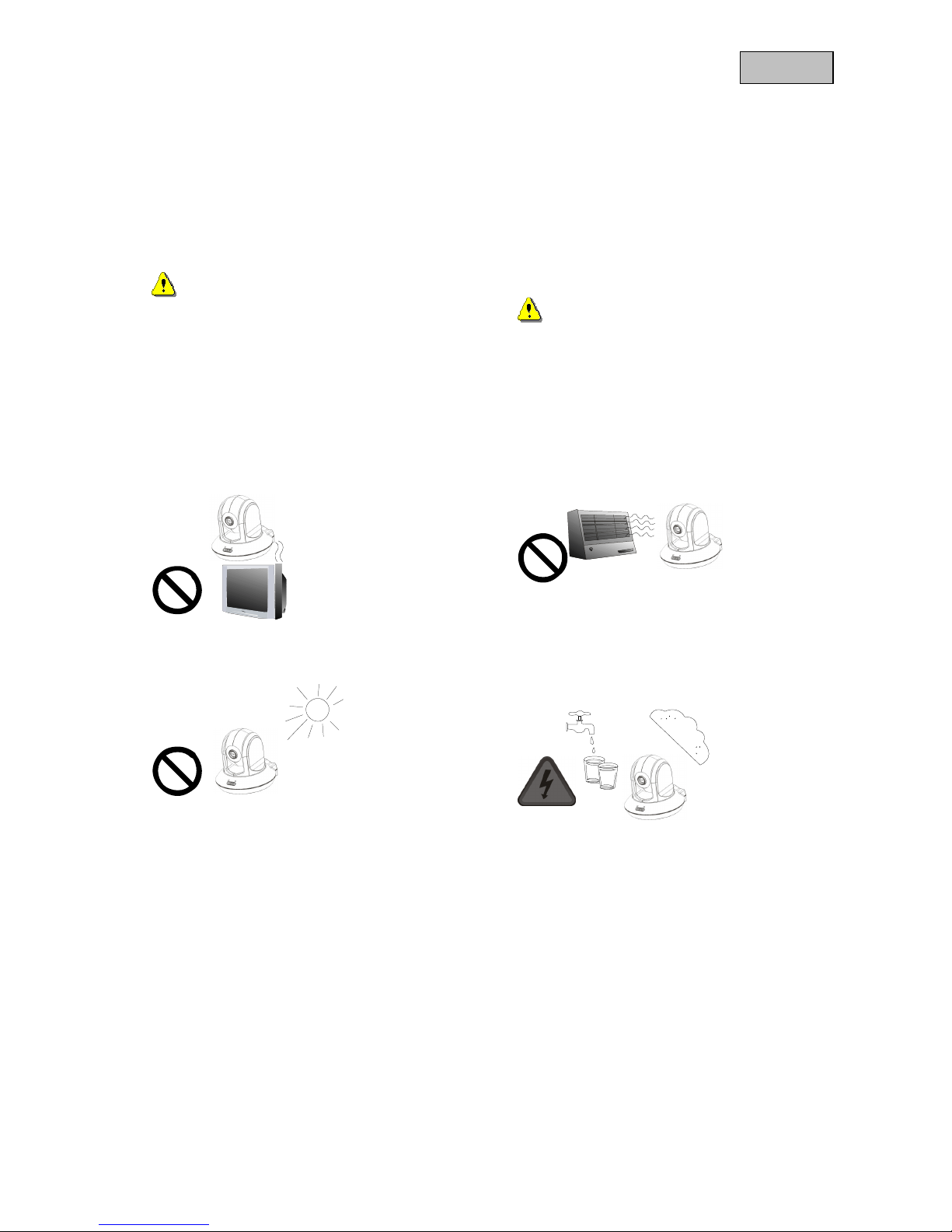

1. Hinweise vor der Installation

•Entfernen Sie die Spannungsversorgung der

Kamera, wenn Sie eine Überhitzung oder

Rauchentwicklung feststellen!

Kontaktieren Sie in diesem Fall Ihren Fachhändler!

•Halten Sie die Kamera von

Wasser fern. Kommt der

Videoserver mit Feuchtigkeit in

Verbindung, so entfernen Sie

sofort das Netzkabel!

Kontaktieren Sie in diesem Fall

Ihren Fachhändler!

●Platzieren Sie die Kamera nie in der Nähe von

Hitzequellen, z.B. auf Fernsehgeräten oder

Heizgeräten!

•Beachten Sie die Angaben für die

Betriebstemperatur in der

Installationsanleitung!

•Halten Sie die Kamera fern von direkter

Sonneneinstrahlung!

•Platzieren Sie die Kamera nicht in

Umgebung mit hoher

Luftfeuchtigkeit!

Deutsch

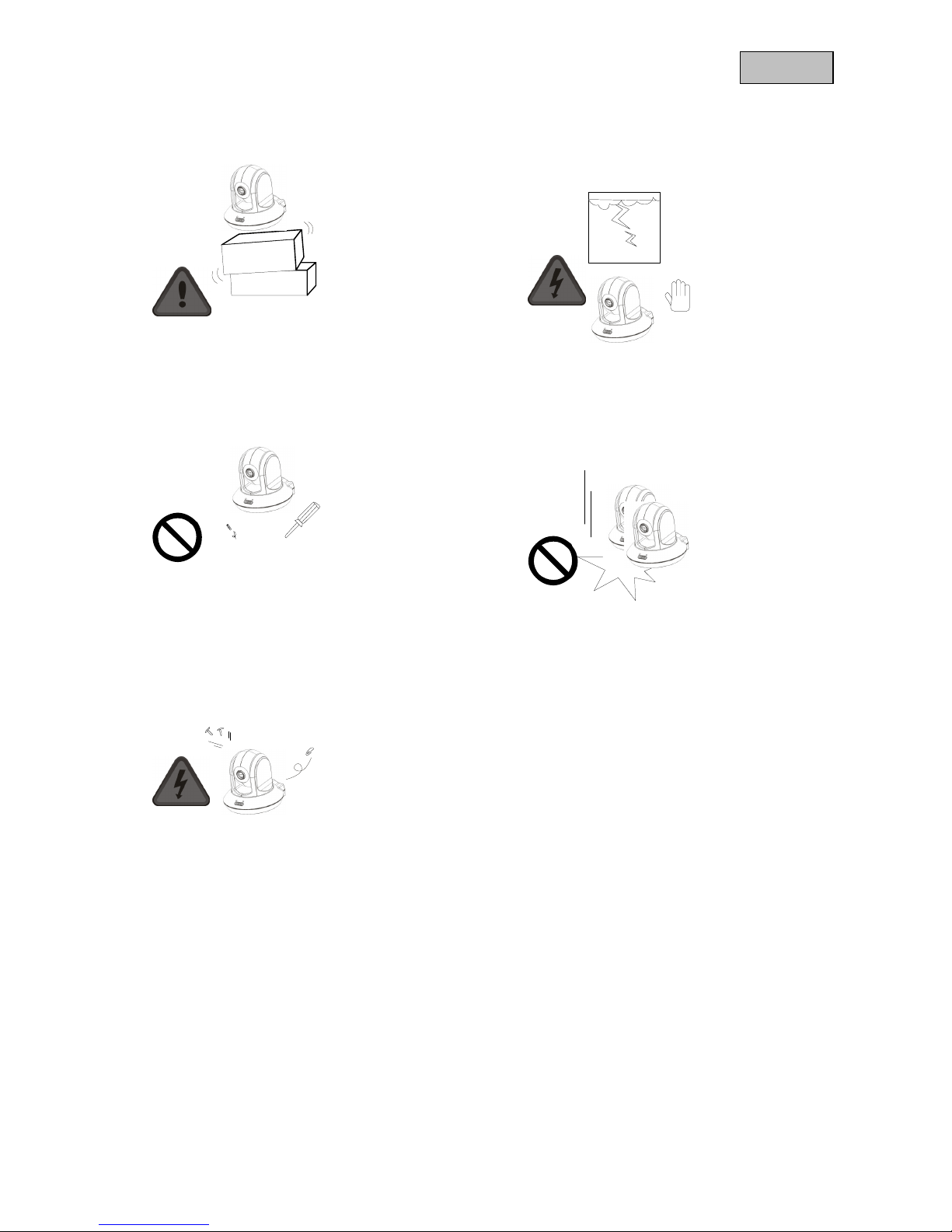

•Platzieren Sie die Kamera nicht auf unebenem

Untergrund!

•Berühren Sie die Kamera nicht

bei Gewitter bzw. wenn es blitzt!

•Demontieren Sie die Kamera

nicht!

•Lassen Sie die Kamera nicht

fallen!

•Führen Sie keine Gegenstände in die Kamera ein

(z.B. Nadeln)!

Deutsch

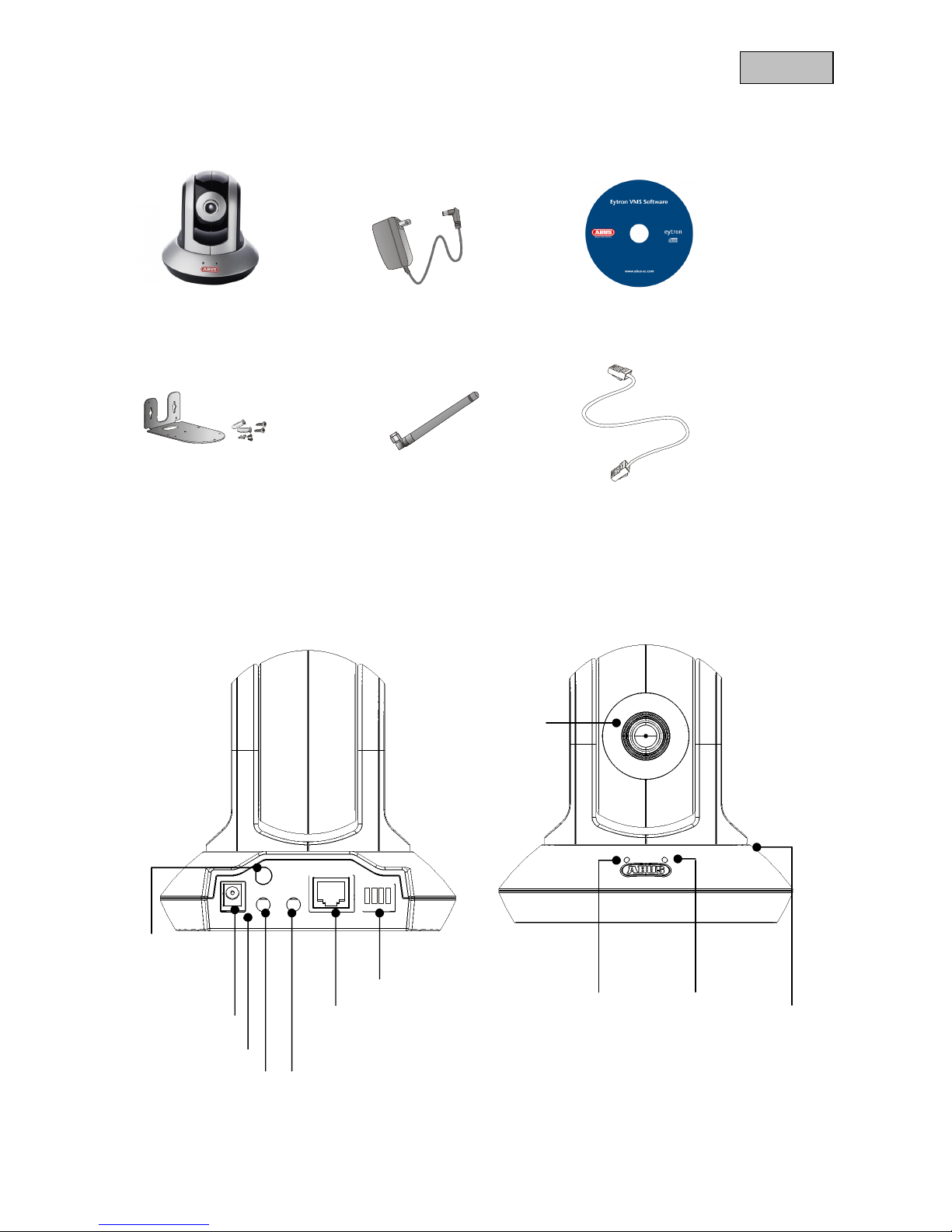

2. Lieferumfang

3. Beschreibung der Anschlüsse

TVIP20000 -

TVIP21550

Netzteil Software CD

Wandhalter WLAN Antenne

(TVIP20050, TVIP20550,

TVIP21050, TVIP21550)

1 Meter Ethernet Kabel

Spannungsversorun

Reset

Audioeingan

Audioausgan

LAN-Schnittstelle

Alarmein- / Ausgang

WLAN-Antenne

Power LED Netzwerk LED

Integriertes

Mikrofon

Fokus Ring

Deutsch

Fokus Ring: Verändern Sie den Kamerafokus durch drehen des Ringes, um die Bildschärfe einzustellen.

Power LED: Bei Betrieb leuchtet die LED

Netzwerk LED: Ist die Kamera mit einem Netzwerk verbunden, blinkt die LED bei Datenaustausch

Integriertes Mikrofon: Zur Aufnahme von Audiosignalen

Alarmein- / Ausgang: Ein Alarmausgang, ein Alarmeingang (siehe Abbildung unten).

LAN Schnittstelle: Zur Herstellung einer Netzwerkverbindung über RJ-45 Stecker

Audioausgang: Audioausgabe über angeschlossene Lautsprecher, 2-Way-Audio

Audioeingang: Anschluss eines separaten Mikrophones

Reset: Manueller Neustart oder Zurücksetzen der Werkseinstellungen (siehe Tabelle)

Spannungsversorgung: Anschluss für 12V-Netzteil

WLAN-Antenne: Zu Herstellung einer drahtlosen Netzwerkverbindung WLAN 802.11 b/g

Kamera Reset:

Reset-Knopf einmal kurz drücken Kamera wird neu gestartet

Reset-Knopf für 10 Sekunden gedrückt halten Die Kamera wird auf Werkseinstellungen

zurückgesetzt

Alarmeingänge / Alarmausgänge

Deutsch

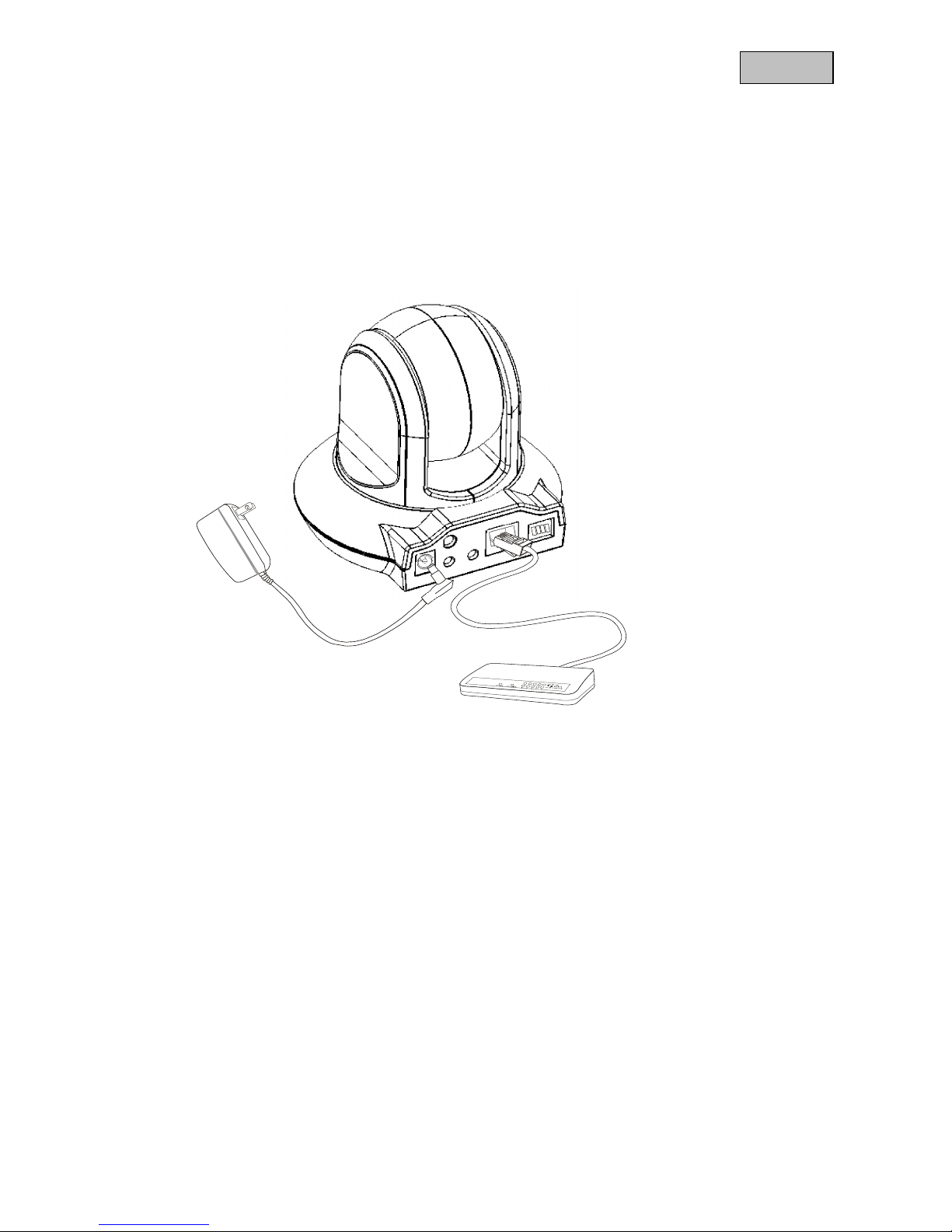

4. Anschluss der Netzwerkkamera

4.1 Verbinden Sie die Netzwerkkamera mit dem Netzwerk

4.2 Verwenden Sie ein Netzwerkkabel (CAT5) zum Anschluss der Kamera an einen Hub oder Switch. Die

Kamera verfügt über eine integrierte Erkennung der Gegenstelle. Wird die Kamera per Netzwerkkabel

direkt an einen PC / Laptop angeschlossen, werden die Sende- und Empfangsleitungen automatisch

in der Kamera vertauscht. Es wird für den direkten Anschluss kein gekreuztes Netzwerkkabel (Cross

over Kabel) benötigt.

Sie können für die Ersteinrichtung der Kamera, das beiliegende Netzwerkkabel zum direkten

Anschluss an einem PC / Laptop nutzen.

4.3 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Videoserver und der 230VAC

Stromversorgung

Deutsch

5. Zugang zur Kamera

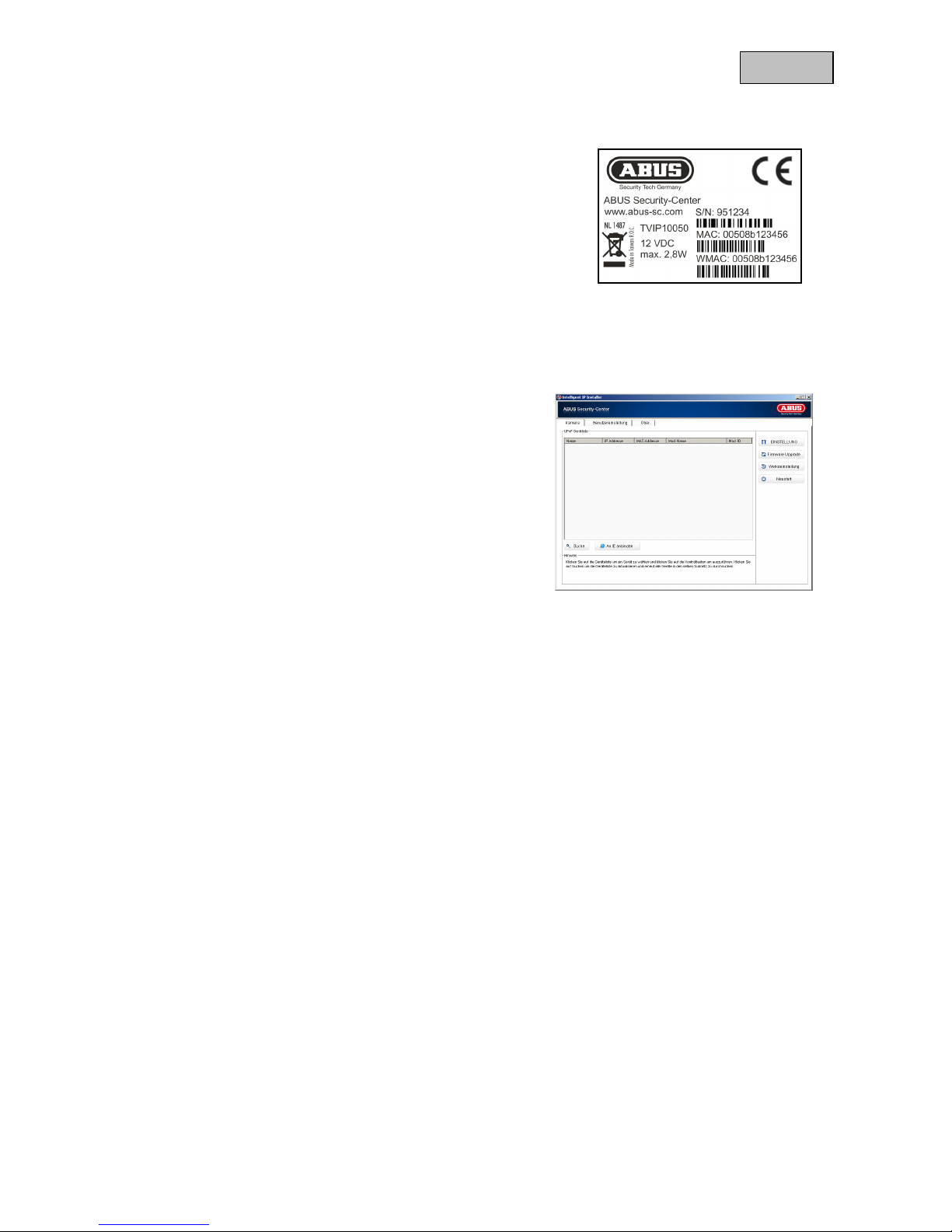

5.1 Beachten Sie die Seriennummer auf dem Produktaufkleber.

Die Seriennummer entspricht der MAC-Adresse der

Netzwerkkamera (nicht IP-Adresse).

Beispiel: 0002D1000019 = 00-02-D1-00-00-19

5.2. Zuweisen der IP-Adresse

a) Installieren und starten Sie den „ABUS IP-Installer“ von der

beiliegenden Software-CD.

b) Das Programm durchsucht das Netzwerk nach angeschlossenen

eyseo.IP Netzwerkkameras.

5.3. Ist die Suche beendet, so erhalten Sie eine Liste der im Netzwerk

gefundenen Kameras. Durch Markieren des gewünschten

Listeneintrages und Anklicken der Schaltfläche „an IE anbinden“ wird eine Verbindung zur

Netzwerkkamera aufgenommen.

Ist kein DHCP-Server im Netzwerk verfügbar, versucht die Netzwerkkamera eine freie IP-Adresse im

Netzwerk zu finden. Hierbei wird der Adressbereich von 192.168.1.2 – 192.168.1.254 durchsucht. Ist

eine Adresse im angegeben Bereich frei, wird diese der Kamera zugeordnet.

6. Zugang über Internet Explorer

6.1. Geben Sie die IP-Adresse der Netzwerkkamera in die Adressleiste des Internet

Explorers ein (z.B. „http://192.168.1.2“).

6.2. Der Standart Zugriff zur Kamera erfolgt über ein Administratorkonto dessen werksseitig eingestellter

Benutzername „admin“ und Passwort „admin“ lautet. Sollten die Sicherheitseinstellungen des Internet

Explorers das Laden des notwendigen ActiveX-Plugins verhindern, so passen Sie bitte die

Sicherheitseinstellungen des Internetexplorers an (Internet Explorer / Extras /

Internetoptionen / Sicherheit).

Deutsch

7. Befestigung der Kamera

7.1 Deckenbefestigung

7.2 Wandbefestigung

English

TVIP20000-20550

TVIP21000-21550





Quick Guide

English

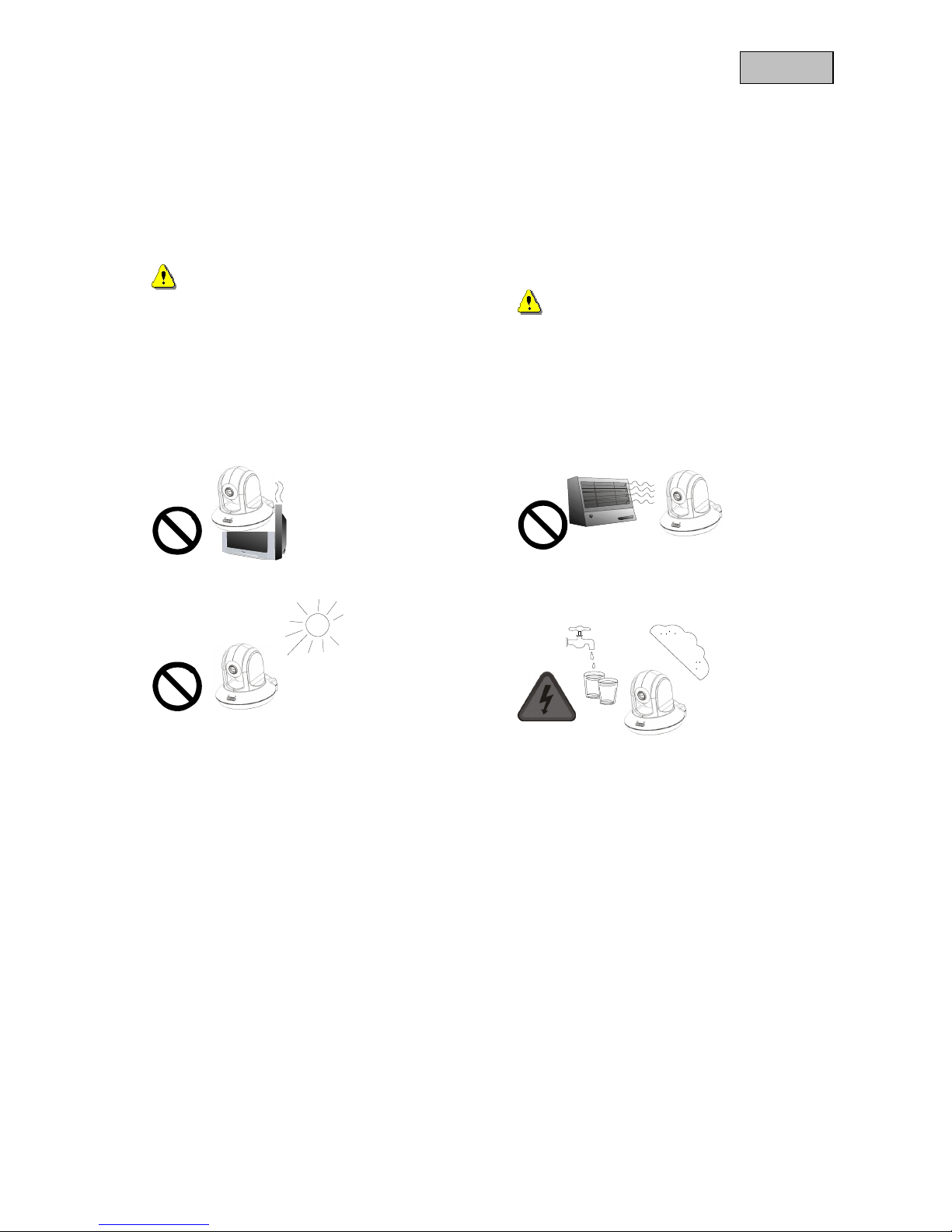

1. Installation notes

•Power down the network camera, if the camera gets

too hot or the camera is smoking.

Contact your distributor when such case happen.

•Keep the network camera away

from water. If the network camera

got wet, power off immediately.

Contact your distributor when

such case happen.

●Do not place the camera close to heat sources

such as television or heating.

•Refer to the user manual for the

operating temperature!

•Keep the network camera away from direct sunlight!

•Do not place the camera in high

humid environment!
