afx light HYPNOTIC Bedienungsanleitung
HYPNOTIC
CODE: 16-2105
GB - DMX-CONTROLLED
RGBW STROBE
F - STROBOSCOPE RGBW
CONTROLE PAR DMX
D - DMX-GESTEUERTES RGBW STROBOSKOP
NL - DMX-BESTUURDE RGBW STROBOSCOOP
E - ESTROBOSCOPIO RGBW
CONTROLADO POR DMX
GB - User Manual - p. 2
F - Manuel d'Utilisation - p. 6
D - Bedienungsanleitung - S. 10
NL - Handleiding - p. 14
ES - Manual de Instrucciones - p. 18
DMX Channels - p. 22
USER MANUAL
UNPACKING INSTRUCTIONS
Immediately upon receiving a xture, carefully unpack the carton, check the contents to ensure
that all parts are present and have been received in good condition. Notify the freight company
immediately and retain packing material for inspection if any parts appear to be damaged from
shipping or the carton itself shows signs of mishandling. Keep the carton and all packing materi-
als. In the event that a xture must be returned to the factory, it is important that the xture be
returned in the original factory box and packing.
CONTENTS OF THE CARTON
• 1 pc. HYPNOTIC
• 1 pc. power cable
• 1 pc. user manual
EXPLANATION OF SYMBOLS ON THE SILKSCREEN
The triangle containing a lightning symbol is used to indicate whenever your health is at risk
(due to electrocution, for example).
An exclamation mark in a triangle indicates particular risks in handling or operating the ap-
pliance.
Class I, must be connected to an earthed mains outlet
The unit complies with UK standards
For indoor use only
0.5m
Minimum distance between the appliance and other objects
Do not stare into the light beam
CAUTION
DO NOT OPEN THE HOUSING
SHOCK HAZARD
Please read this manual carefully before operating this product.
SAFETY RECOMMENDATIONS
• Please read these instructions carefully, they include important information about the installa-
tion, usage and maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that
he also receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you
are connecting to is not higher than that stated on the bottom of the xture.
• The appliance is part of class I and must exclusively connected to an earthed mains outlet.
• To prevent risk of re or shock, do not expose xture to rain or moisture. Make sure there are no
ammable materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from
adjacent surfaces. Be sure that no ventilation slots are blocked.
• For indoor use only
• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is
0.5m.
• The max. ambient temperature (Ta) is 40°C. Don’t operate the xture at higher temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair
the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center. Always use the same type of
EN 2© Copyright LOTRONIC 2023
EN3
www.afx-light.com
spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!.
• The product is for decorative purposes only and not suitable as a household room illumination.
• If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced
by the manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
• The lenses, housing or ultraviolet lter must be replaced if they are visibly damaged.
• The light source is not replaceable. It it is faulty, the product must be discarded.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect
device shall remain readily operable.
INSTALLATION
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is rmly
xed to avoid vibration and slipping while operating. Always ensure that the structure to which you
are attaching the unit is secure and is able to support a weight of 10 times of the unit’s weight.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate
safety rope.
Never stand directly below the device when mounting, removing or servicing the xture.
DMX CONNECTION
Connect an XLR cable to the male 3-pin XLR output of your controller and the other side to the fe-
male 3-pin XLR input of the light.You can chain multiple lights together through serial linking
The cable needed should be two core, screened cable with XLR input and output connectors.
DATA CABLING
To link xtures together you must use data cables. If you choose to create your own cable, please
use data-grade cables that can carry a high quality signal and are less prone to electromagnetic
interference.

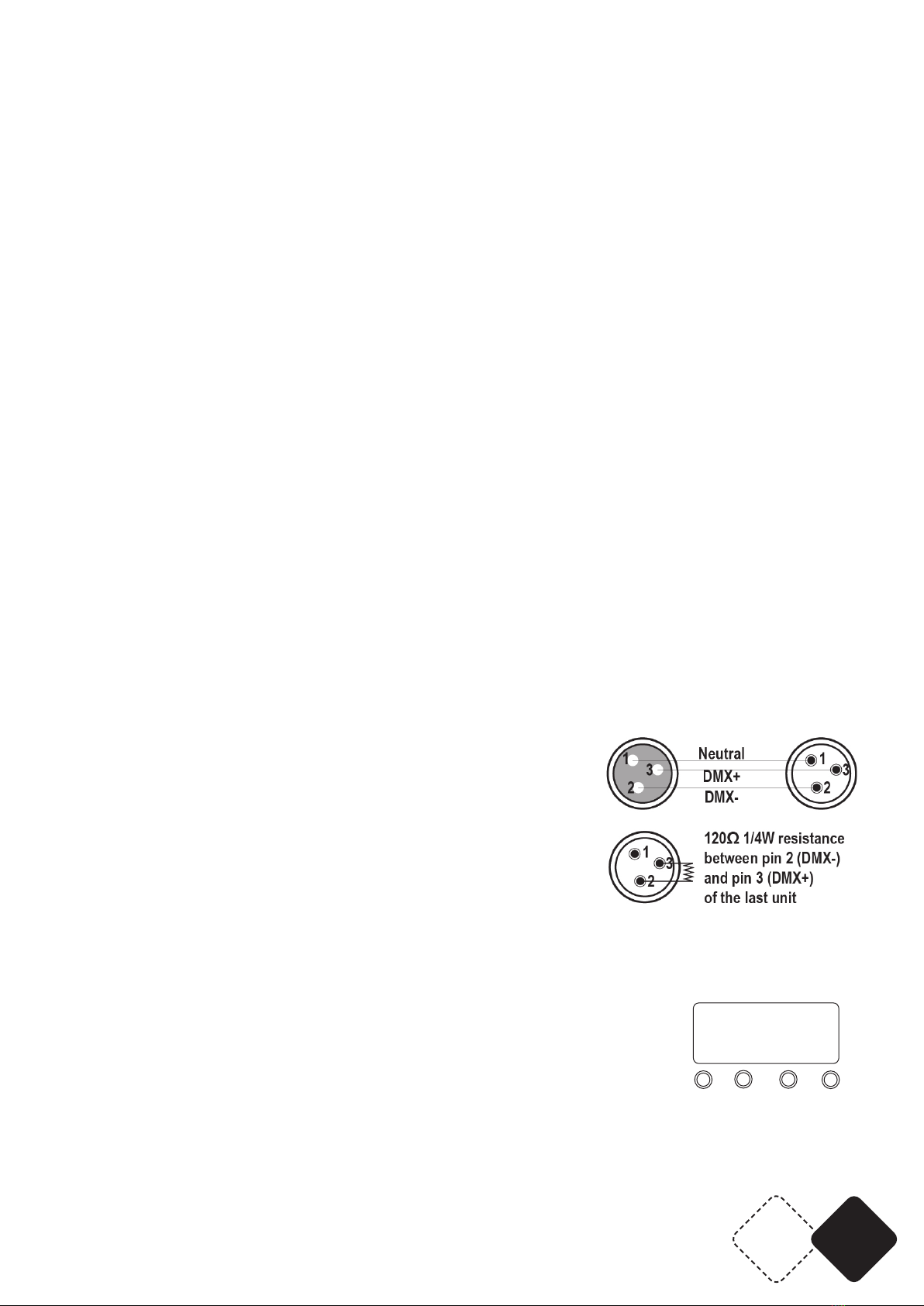

CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female
XLR connector on the other end.
Termination reduces signal errors. To avoid signal transmission
problems and interference, it is always advisable to connect a DMX
signal terminator.
CAUTION
Do not allow contact between the common and the xture’s chas-
sis ground. Grounding the common can cause a ground loop, and
your xture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.
CONTROL PANEL
The control panel is the mechanism for conguring the settings. It has a small
LCD screen and four buttons, which are described hereafter.
Button Function
<MENU>: Scrolls through the rst level of options, or exits from the current
menu or function
<UP>: Navigates upward through the menu list or increases the numeric value when in a function
UP DOW N
MENU E NTER
8.8.8.8.
EN 4© Copyright LOTRONIC 2023
<DOWN>: Navigates downward through the menu list or decreases the numeric value when in a
function
<ENTER>: Enables the currently displayed menu or sets the currently selected value in to the cur-
rent function
MENU STRUCTURE
Display Function Description
A001 DMX address A001 - A512
CHND Channel mode 4 / 6 / 13 / 16 / 32 channels
FAIL DMX signal
failure
HOLD: Keep operating during DMX signal failure
BLND: Light OFF when DMX signal is disconnected
CL01-CL15 Static color
mix
15 combinations of static color mixing. Press ST01-ST16 after conrma-
tion to set the strobe speed from slow to fast
E000-E055 Effect mode 55 built-in auto effects. Press ST01-ST16 after conrmation to set the
strobe speed from slow to fast
E000: All preset effects. Keep the ENTER button pressed to adjust the color
of the effect
SOU0-SOU3 Sound-
controlled
mode
SOU0: Sound-controlled effect
SOU1: Sound-controlled discoloration
SOU2: Sound-controlled DB1
SOU3: Sound-controlled DB2
After pressing the ENTER button, press SE1-99 to adjust the sound sensiti-
vity from low to high
MANU Manual mode D000--D255: Total dimming
R000--R255: Red dimming
G000--g255: Green dimming
B000--B255: Blue light dimming
U000--U255: White light dimming
S000--S255: Strobe speed from slow to fast
TEST Test mode Test all LEDs: R G B W
LED Digital display
illumination
ON: Display is always light up
OFF: Display turns off after 60s without button operation
VER Version V10
FACTORY SETTINGS MENU
Note: In A001 address menu keep ENTER button pressed to access to the factory settings menu
Function Description
R000-r255 Limit red brightness
G000-g255 Limit green brightness
B000-b255 Limit blue brightness
U000-U255 Limit white brightness
L OFF/L ON LOFF is currently monochrome, and LON is currently all bright
T000-T100 Only display temperature, cannot be set
N OFF/n40-n100 Set the starting temperature of automatic temperature drop (65 degrees)
DOFF/d ON DOFF dimming delay off, d ON dimming delay on
FR5
www.afx-light.com
INSTRUCTIONS SUPPORTED BY RDM:
Obtain instruction Set instruction
1. Lighting information 1. Lamp identication
2. Vendor information 2. Lamp address code
3. Version information 3. Lamp channel mode
4 Lamp identication status
5. Name of lamps and lanterns
6. Lamp address code
7. Lamp channel mode
8. Lamp temperature information
DMX CHANNEL CHARTS SEE P. 22
FIXTURE CLEANING
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically
to optimize light output. Cleaning frequency depends on the environment in which the xture
operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt
on the unit’s optics.
a. Clean with soft cloth using normal glass cleaning uid.
b. Always dry the parts carefully.
SPECIFICATIONS
Power supply ....................................................................................................................110-240V~, 50/60Hz
Consumption ............................................................................................................................................ 400W
LEDs ................................................................................................................. 1024x 5050 4-in-1 RGBW LEDs
Lifetime of the LEDs ....................................................................................................... approx. 50.000 hours
Beam angle .................................................................................................................................................. 135°
Strobe .................................................................................................................................... 0 - 25 ashes/sec
Dimensions ........................................................................................................................300 x 300 x 100mm
Weight ......................................................................................................................................................... 3,5kg
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre.
Ask your local authorities or your dealer about the way to proceed.
FR 6© Copyright LOTRONIC 2023
MANUEL D'UTILISATION
DÉBALLAGE
Dès réception de l’appareil, ouvrez le carton et vériez que le contenu est complet et en bon état.
Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de
mauvais traitements. Conservez le carton et tous les matériaux d’emballage an de pouvoir trans-
porter l’appareil en toute sécurité.
CONTENU DE L'EMBALLAGE
• 1 pc. HYPNOTIC
• 1 pc. cordon d'alimentation
• 1 pc. mode d'emploi
EXPLICATION DES SYMBOLES SUR L'APPAREIL
L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.
ex.).
Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation
de l’appareil.
Appareil de classe I, mise à la terre obligatoire
L'appareil est conforme à la norme CE
Uniquement pour utilisation à l'intérieur
0.5m
Distance minimale entre l'appareil et d'autres objets
Ne pas regarder dans la source lumineuse
ATTENTION
NE PAS OUVRIR LE BOITIER
RISQUE DE CHOC ELECTRIQUE
Lire attentivement ce manuel avant la première mise en service.
CONSIGNES DE SECURITE
• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti-
lisation et l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu-
rez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension
d’alimentation indiqué sur la plaque signalétique de l’appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur
avec terre.
• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie
ou à l’humidité. Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil
pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface.
Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m.
• Uniquement pour utilisation à l'intérieur.
• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir
avant de l'utiliser à nouveau an de prolonger sa durée de vie.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des
températures supérieures.
FR7
www.afx-light.com
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer
l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys-
fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-
chées identiques aux pièces d’origine.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
• Le luminaire ne doit servir qu’à des ns décoratives et ne convient pas comme éclairage domes-
tique normal.
• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou
son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..
• Remplacez immédiatement les lentilles, le boîtier ou le ltre UV s'ils présentent des dommages.
• La source lumineuse n'est pas remplaçable. Si elle est défectueuse, le produit doit être mis au
rebut.
DISPOSITIF DE COUPURE
Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce
dispositif doit rester facilement accessible à tout moment.
INSTALLATION
Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement
xé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce
que la structure qui accueille l’appareil, est sufsamment solide et capable de porter au moins 10
fois le poids propre de l’appareil.
L’appareil doit être xé par des professionnels à en endroit où il est hors de portée des personnes et
en dehors d’un chemin de passage.
Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation
sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour
des travaux de maintenance et de nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de tem-
pérature importants et présentant une ventilation limitée.
CONNEXION DMX
Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extrémité sur l'entrée femelle
de l'appareil. Vous pouvez ainsi brancher plusieurs appareils en série.
CONNECTEURS DE CABLE
Le câble doit posséder une che XLR mâle d’un côté et XLR femelle
de l’autre.
Une résistance de n de ligne réduit les erreurs de signal. Pour éviter
des problèmes de transmission des signaux, il est toujours conseillé
de brancher une résistance de n de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du
châssis de l’appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre
appareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier
la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-circuitées
sur le blindage ou mutuellement.
TABLEAU DE COMMANDE
Le panneau de commande est l'outil de conguration. Il s'agit d'un petit écran
LCD avec quatre boutons, décrits ci-dessous.
UP DOWN
MEN U ENTER
8.8.8.8.
FR 8© Copyright LOTRONIC 2023
FONCTION DES BOUTONS:
<MENU>: Fait déler le premier niveau d'options ou quitter le menu ou la fonction en cours
<UP>: Navigue vers le haut dans la liste de menus ou augmente la valeur numérique dans une
fonction
<DOWN>: Navigue vers le bas dans la liste de menus ou diminue la valeur numérique dans une
fonction
<ENTER>: Active le menu actuellement afché ou dénit la valeur actuellement sélectionnée sur la
fonction actuelle
STRUCTURE DU MENU
Display Fonction Description
A001 Adresse DMX A001 - A512
CHND Mode Canal 4 / 6 / 13 / 16 / 32 canaux
FAIL Absence si-
gnal DMX
HOLD : continue de fonctionner en l'absence du signal DMX
BLND : lumière éteinte lorsque le signal DMX est déconnecté
CL01-CL15 Mix couleurs
statiques
15 combinaisons de mélange de couleurs statiques. Appuyez sur ST01-
ST16 après conrmation pour régler la vitesse du stroboscope de lent à
rapide
E000-E055 Effets 55 effets automatiques intégrés. Appuyez sur ST01-ST16 après conrma-
tion pour régler la vitesse du stroboscope de lent à rapide
E000 : Tous les effets prédénis. Maintenez le bouton ENTER enfoncé pour
régler la couleur de l'effet
SOU0-SOU3 Mode Son SOU0 : effet contrôlé par le son
SOU1 : Décoloration contrôlée par le son
SOU2 : DB1 contrôlé par le son
SOU3 : DB2 contrôlé par le son
Après avoir appuyé sur le bouton ENTER, appuyez sur SE1-99 pour régler la
sensibilité sonore de bas en haut
MANU Mode manuel D000--D255 : Gradation totale
R000--R255 : Gradation rouge
G000--g255 : Gradation verte
B000--B255 : Gradation de la lumière bleue
U000--U255 : Gradation de la lumière blanche
S000--S255 : Vitesse du stroboscope de lent à rapide
TEST Mode Test Testez toutes les LED : R G B W
LED Eclairage dis-
play
ON : l'écran est toujours allumé
ARRÊT : l'afchage s'éteint après 60s sans opération de bouton
VER Version V10
MENU DES REGLAGES D'USINE
Remarque : Dans le menu d'adresse A001, maintenez le bouton ENTER enfoncé pour accéder au menu des paramètres d'usine.
Display Description
R000-r255 Limiter la luminosité rouge
G000-g255 Limiter la luminosité verte
B000-b255 Limiter la luminosité bleue
U000-U255 Limiter la luminosité blanche
L OFF/L ON LOFF est actuellement monochrome et LON est actuellement tout brillant
T000-T100 Afcher uniquement la température, ne peut pas être réglé
FR9
www.afx-light.com
N OFF/n40-n100 Réglez la température de départ de la chute de température automatique
(65 degrés)
DOFF/d ON DOFF temporisation de variation désactivée, d ON temporisation de varia-
tion activée
INSTRUCTIONS SUPPORTEES PAR RDM:
Obtenir des instructions Dénir les instructions
1. Informations sur l'éclairage 1. Identication de la lampe
2. Informations sur le vendeur 2. Code d'adresse de la lampe
3. Informations sur les versions 3. Mode canal de lampe
4. État d'identication de la lampe
5. Nom des lampes et lanternes
6. Code d'adresse de la lampe
7. Mode canal de lampe
8. Informations sur la température de la lampe
CANAUX DMX VOIR P. 22
NETTOYAGE DE L'APPAREIL
Le nettoyage des lentilles optiques internes et externes et / ou des miroirs doit être effectué pério-
diquement pour optimiser la puissance lumineuse. La fréquence de nettoyage dépend de l’environ-
nement dans lequel le projecteur fonctionne: Un environnement humide, enfumé ou particulière-
ment sale peut causer une plus grande accumulation de saleté sur les optiques de l'appareil.
a. Nettoyer avec un chiffon doux en utilisant un liquide de nettoyage pour vitres.
b. Toujours sécher les pièces avec soin.
CARACTERISTIQUES TECHNIQUES
Alimentation .....................................................................................................................110-240V~, 50/60Hz
Consommation ......................................................................................................................................... 400W
LEDs ................................................................................................................... 1024 LED RGBW 4-en-1 5050
Durée de vie des LEDs ........................................................................................................ env. 50.000 heures
Angle d’ouverture ........................................................................................................................................ 135°
Stroboscope ............................................................................................................................... 0 à 25 ashs/s
Dimensions ........................................................................................................................300 x 300 x 100mm
Poids ............................................................................................................................................................ 3,5kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler
là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
DE 10 © Copyright LOTRONIC 2023
BEDIENUNGSANLEITUNG
AUSPACKEN
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müs-
sen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportrma benachrichtigen und
das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsma-
terial auch für späteren Transport des Geräts aufbewahren.
VERPACKUNGSINHALT
• 1 x HYPNOTIC Lichteffektgerät
• 1 Netzkabel
• Bedienungsanleitung
ZEICHENERKLÄRUNG
Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des
Geräts hin.
Schutzklasse I: nur an eine geerdete Steckdose anschliessen
Das Gerät entspricht der CE Norm
Nur für Innengebrauch
0.5m
Mindestabstand zwischen dem Gerät und andere Gegenständen
Nicht in die Lichtquelle blicken
VORSICHT
NICHT DAS GEHÄUSE ÖFFNEN
STROMSCHLAGGEFAHR
Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.
SICHERHEITSHINWEISE
• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informatio-
nen über Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite
des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt ange-
schlossen werden.
• Nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine
brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten
Fläche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die
Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen.
• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperatu-
ren betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Re-
paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile
müssen mit den Originalteilen identisch sein.
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere afx light Scheinwerfer Handbücher
Beliebte Scheinwerfer Handbücher anderer Marken
VIZULO
VIZULO Micro Martin Benutzerhandbuch
EuroLite
EuroLite LED IP FL-100 SMD Bedienungsanleitung
Cooper Wheelock
Cooper Wheelock XB12 Bedienungsanleitung
Allen + Roth
Allen + Roth 17624-000 Bedienungsanleitung
ADJ
ADJ 4 STAGE PAK Bedienungsanleitung
Cooper Lighting
Cooper Lighting EGL91SW233 Bedienungsanleitung
