Agri-Fab 45-0365 Bedienungsanleitung

45-0365

PUSH SPIKE AERATOR

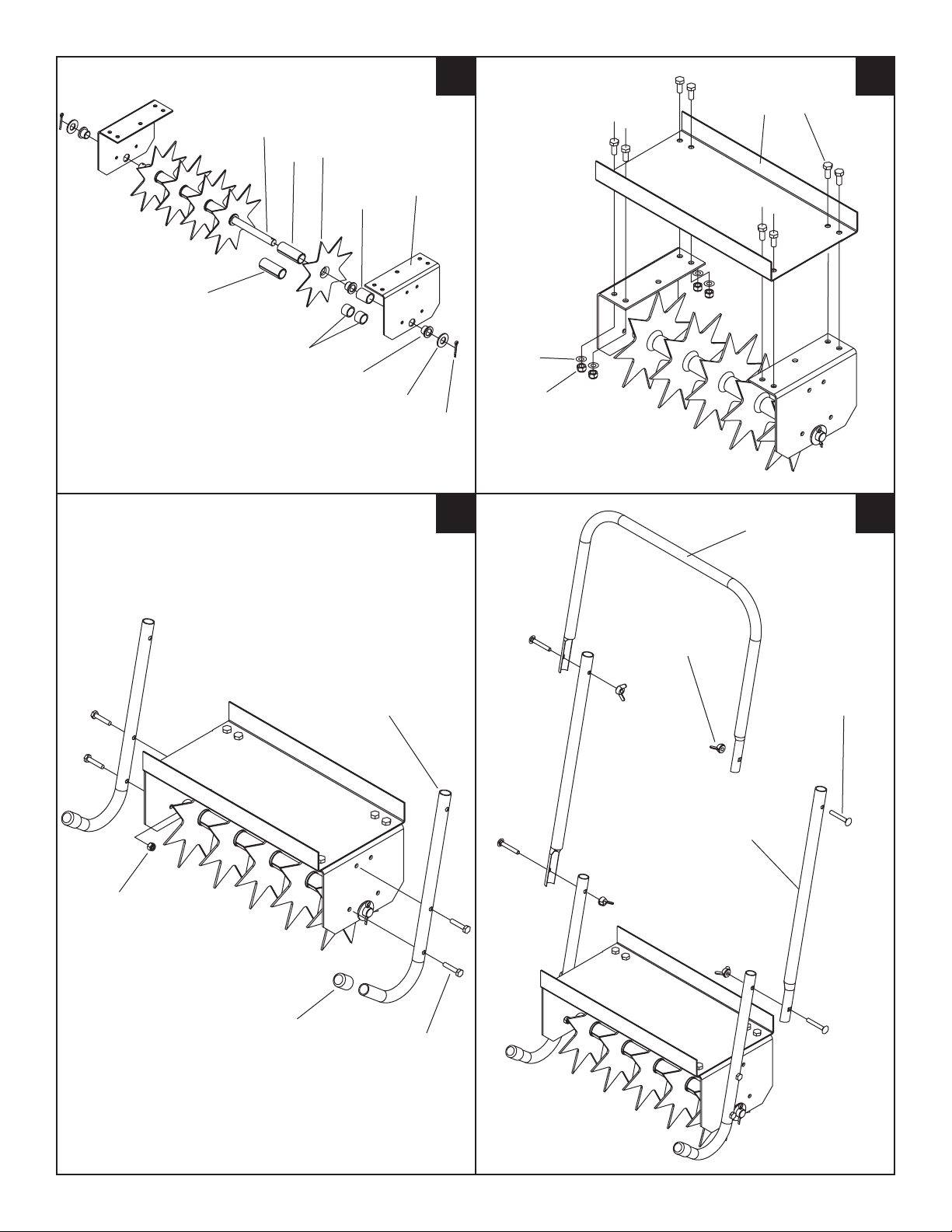

ASSEMBLY INSTRUCTIONS

FORM NO. 47927 (Rev. 9/11/08)

2

2

9

3

4

11

8

12

10

11A

9A

115

16

20

19

6

17

18

7

5

14

13

1 2

3 4

3

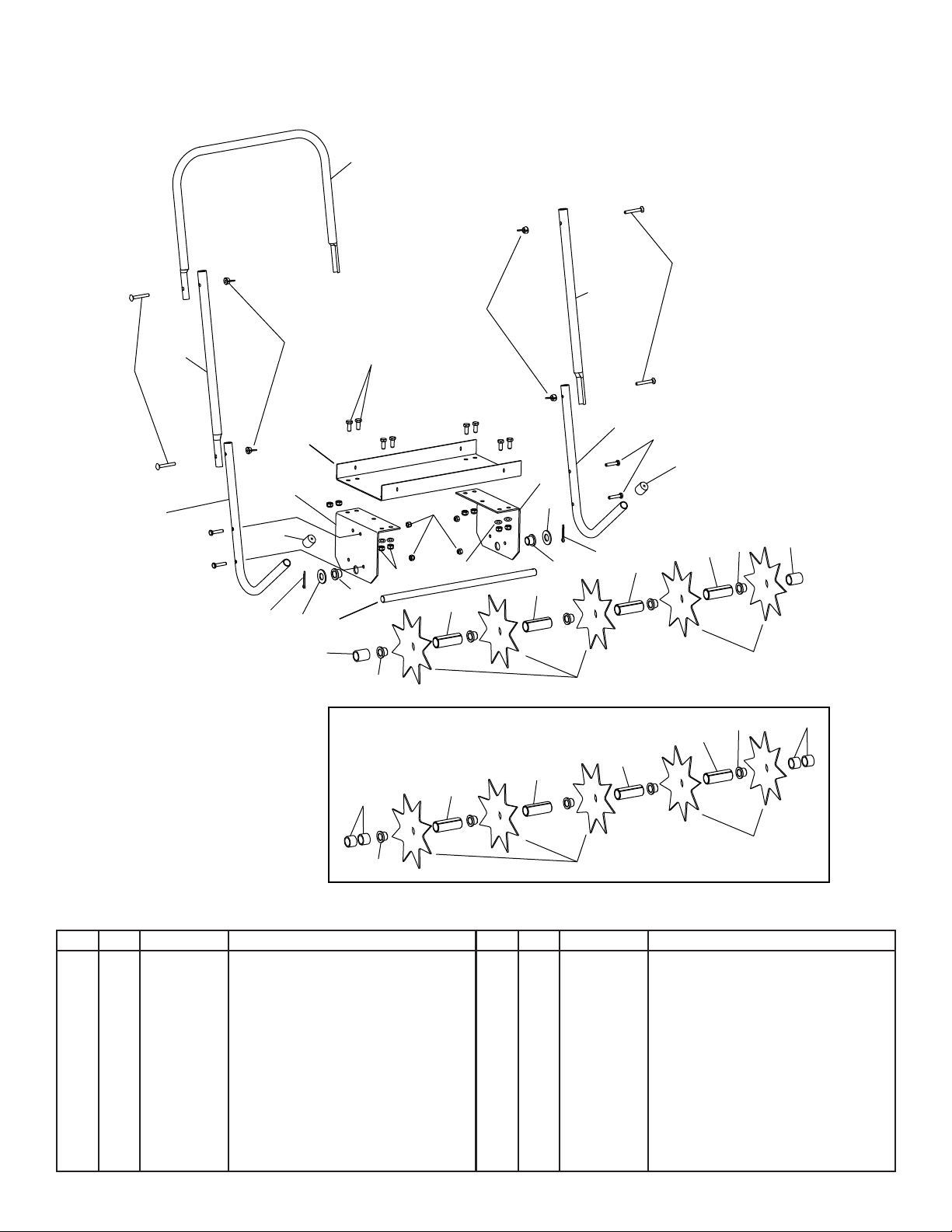

REPAIR PARTS FOR 45-0365 - PUSH SPIKE AERATOR

15

8

1

2

2

3

4

4

5

5

6

6

7

8

8

8

12

10 9

9

9

9

11

13

13

14

14

17

18

19

19

16

10 12

20

11

11A

8

2

2

8

11A

9A

9A

9A

9A

Use this spike disk assembly for ordering parts if

your unit has two spacers on each end.

REF qTY PART NO dESCRIPTION

1 1 24719 Frame Tray

2 5 24332 Spike Disk

3 1 24720 Axle

4 2 24369 Endplate

5 2 47925 Straight Handle Tube

6 2 47926 Foot Tube

7 1 47924 Upper Handle Tube

8 7 741-0249 Flanged Bearing

9 4 46523 Spacer, 2.67" Long

9A 4 46499 Spacer, 2.55" Long

10 2 43010 Cotter Pin

REF qTY PART NO dESCRIPTION

11 2 46497 Spacer, 1.2" Long

11A 4 23368 Spacer, .75" Long

12 4 R19212113 Washer

13 4 47141M Wingnut, M6

14 4 45039M Carriage Bolt, M6 x 40

15 8 43182M Hex Bolt, M8 x 20

16 8 47810M Nylock Nut, M8

17 4 1509-90M Hex Bolt, M6 x 30

18 4 234B10 Nylock Nut, M6

19 2 44688 Rubber Cap

20 8 43081 Washer

REPAIR PARTS

Agri-Fab, Inc.

809 South Hamilton

Sullivan, IL. 61951

217-728-8388

www.agri-fab.com
