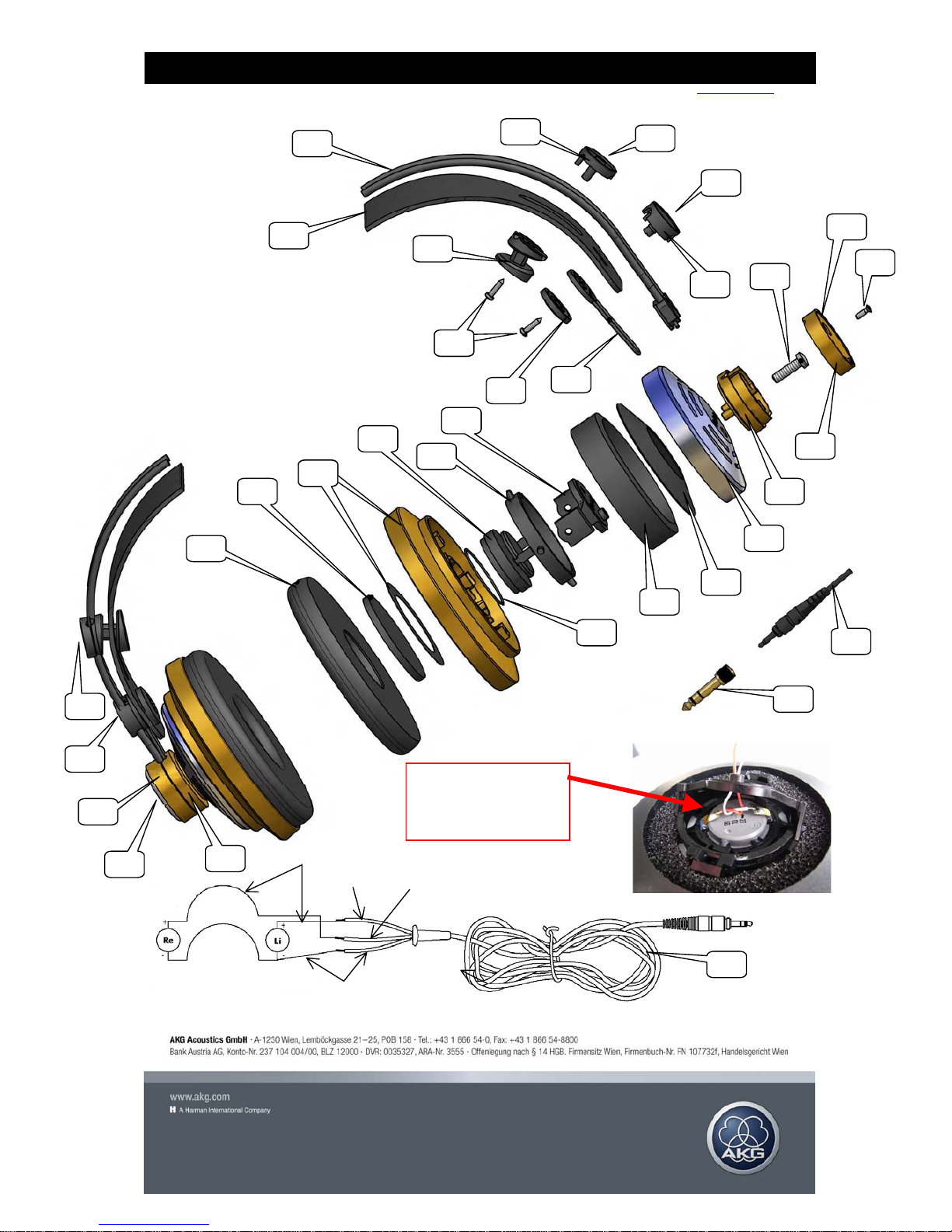

K142 HD Service Manual 2144Z00230
AKG Service Department, Lemböckgasse 21-25, A-1230 Wien, Austria.Tel.: (431)86654-0, FAX: (431)86654-1514, e-mail: [email protected]
04/08
827
1
26
2
10
28
7
3
1/2
25
24
12
15
16
14
9
11
84
821
23
22
18
17
19
20
6
5
29
26
13
28
Please take care that the wires
are routed as in the picture.
Bitte beachten Sie daß die
Litzen der Kapsel wie im Bild
verlegt sein müssen.
red/rot
yellow/
g
elb
30
white/weiß
red/rot
25
K142 HD Service Manual 2144Z00230
AKG Service Department, Lemböckgasse 21-25, A-1230 Wien, Austria.Tel.: (431)86654-0, FAX: (431)86654-1514, e-mail: [email protected]
04/08
Parts list / Stückliste
Description Pos. Part number
Bestellnummer Quant.
Stück Bezeichnung
Outer headband 1 2040M02110 1 Bügel
Headband 2 2908Z35020 1 Bügelband
Wedge 3 2040Z36020 2 Führungskeil
Screw Ejot 22x8 4 0099N22040 4 Schraube Ejot 22x8
Cover 5 2040Z18020 2 Deckel
Rubber loop 6 2040M03030 2 Gummischlaufe
Slider 7 2040Z17260 2 Führung
Cover 8 2040Z52010 2 Abschlussdeckel
Cover left 9 2040Z51010 1 Deckel links
Screw Ejot 22x8 10 0099N22130 2 Schraube Ejot 22x8
Screw Ejot 40x10 11 0099N40030 2 Schraube Ejot 40x10
Shell left 12 2040Z50010 1 Topf links
Cover right 13 2040Z09270 1 Deckel rechts
Housing 14 2040Z33030 2 Haube
Ring 15 2144Z10010 2 Ring
Foam strip 16 2144Z12010 2 Streifen
Swivel joint 17 2040Z05020 2 Gelenkstück
Cardan clamp 18 2040Z04010 2 Kardan Mittelstück
Capsule XXL 19 2606B00050 2 Kapsel XXL
Rubber ring 20 6000N00230 2 O-Ring 20x1
Capsule housing 21 2144M99030 2 Kapselgehäuse
Disk 22 2144Z08010 2 Scheibe
Cushion, velours 23 2144Z16020 2 Ohrpolster, Velour
Adapter 24 0018E03350 1 Adapter
Cable 25 2502K00030 1 Kabel
Plate “K142HD” 26 4804S00060 2 Schild “K142 HD”
Plate “L” 27 4804S00030 1 Schild “L”
Plate “Made in Austria” 28 4804S00170 2 Schild “AKG”
Plate “R” 29 4804S00040 1 Schild “R”
Shell right 2040Z08060 1 Topf rechts
2/2
