AKG CU 40 Bedienungsanleitung

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . . p. 9

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 16

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p. 22

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 28

Antes de utilizar el equipo, sírvase leer el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 34

Favor leia este manual antes de usar o equipamen

to!

CU 40 chargerunit

WMS40

microtools

AKG.WIRELESS WIRELESS

MICROPHONE

SYSTEM

1 Sicherheit und

Umwelt

1.1 Sicherheit

1. Schütten Sie keine Flüssigkeiten auf

die Ladestation. Dies kann zu

Kurzschlüssen und Verschmutzung

der Ladekontakte führen.

2. Sollte Flüssigkeit in die Lademulde

gelangen, ziehen Sie sofort das

Steckernetzgerät aus der Steckdose

und lassen Sie die Ladestation von

unserem Kundendienst überprüfen.

3. Versuchen Sie niemals, mit der

Ladestation nicht aufladbare

Batterien aufzuladen. Dies führt zu

starker Erwärmung der Batterie und

kann durch auslaufende Säure

Schäden am Sender verursachen.

4. Die Ladestation darf nur in trockenen

Räumen eingesetzt werden.

5. Die Ladestation darf nur von autori-

siertem Fachpersonal geöffnet,

gewartet und repariert werden. Im

Inneren des Gehäuses befinden sich

keinerlei Teile, die vom Laien gewar-

tet, repariert oder ausgetauscht wer-

den können.

6. Prüfen Sie vor Inbetriebnahme der

Ladestation, ob die auf dem mitgelie-

ferten Steckernetzgerät angegebene

Betriebsspannung der Netzspannung

am Einsatzort entspricht.

7. Betreiben Sie die Ladestation aus-

schließlich mit dem mitgelieferten

Steckernetzgerät mit einer Aus-

gangsspannung von 12 V DC. Andere

Stromarten und Spannungen könn-

ten die Ladestation ernsthaft beschä-

digen!

8. Wenn Sie die Ladestation längere

Zeit nicht benützen, ziehen Sie das

Steckernetzgerät aus der Steckdose.

9. Stellen Sie die Ladestation nicht in

der Nähe von Wärmequellen wie z. B.

Radiatoren, Heizungsrohren, Ver-

stärkern, usw. auf und setzen Sie es

nicht direkter Sonneneinstrahlung,

starker Staub- und Feuchtigkeits-

einwirkung, Regen, Vibrationen oder

Schlägen aus.

10.Reinigen Sie die Ladestation nur mit

einem feuchten, aber nicht nassen

Tuch. Ziehen Sie unbedingt das

Steckernetzgerät vorher aus der

Steckdose! Verwenden Sie keines-

falls scharfe oder scheuernde

Reinigungsmittel sowie keine, die

Alkohol oder Lösungsmittel enthal-

ten, da diese den Lack sowie die

Kunststoffteile beschädigen könnten.

11.Verwenden Sie die Ladestation nur

für die in dieser Bedienungsanleitung

beschriebenen Anwendungen. Für

Schäden infolge unsachgemäßer

Handhabung oder missbräuchlicher

Verwendung kann AKG keine

Haftung übernehmen.

1.2 Umwelt

1. Das Steckernetzgerät nimmt auch

bei abgeschaltetem Ladevorgang

einen geringen Strom auf. Um En-

ergie zu sparen, ziehen Sie daher das

Steckernetzgerät von der Netzsteck-

dose ab, wenn Sie die Ladestation

längere Zeit nicht benützen.

2. Entsorgen Sie verbrauchte Akkus

immer gemäß den jeweils geltenden

Entsorgungsvorschriften. Werfen Sie

Akkus weder ins Feuer (Explosions-

gefahr) noch in den Restmüll.

3. Wenn Sie die Ladestation verschrotten,

trennen Sie Gehäuse, Elektronik und

Kabel und entsorgen Sie alle

Komponenten gemäß den dafür gelten-

den Entsorgungsvorschriften.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für

ein Produkt aus dem Hause AKG ent-

schieden haben. Bitte lesen Sie die

Bedienungsanleitung aufmerksam

durch, bevor Sie das Gerät benützen,

und bewahren Sie die Bedienungs-

anleitung sorgfältig auf, damit Sie jeder-

zeit nachschlagen können.

Wir wünschen Ihnen viel Spaß und

Erfolg!

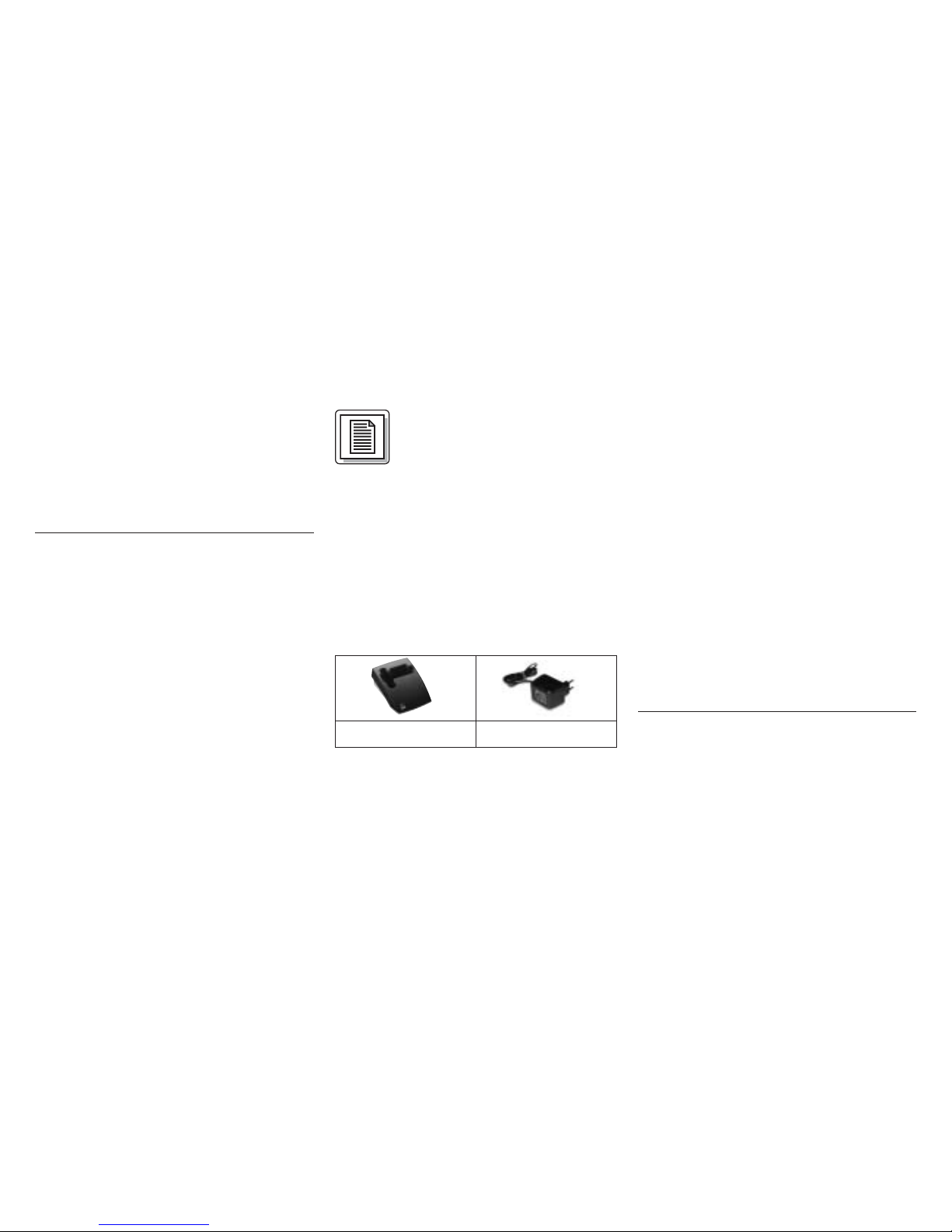

2.2 Lieferumfang

Kontrollieren Sie bitte, ob die Ver-

packung alle oben angeführten Teile ent-

hält. Falls etwas fehlt, wenden Sie sich

bitte an Ihren AKG-Händler.

2.3 Beschreibung

Das CU 40 ist eine speziell für die Sender

der Serie WMS 40 microtools entwickelte

Ladestation.

Die Ladestation besitzt drei speziell

geformte Lademulden zur Aufnahme der

Sender GB 40, MP 40 und SO 40. Sie

brauchen den Akku zum Aufladen also

nicht aus dem Sender herauszunehmen.

Am Boden der Lademulden befinden

sich die Ladekontakte, über welche der

Akku im jeweils eingesetzten Gerät auto-

matisch geladen wird.

Eine zweifarbige LED (rot/grün) zeigt den

momentanen Betriebszustand der

Ladestation an.

Die Buchse DC IN an der Rückseite

dient zum Anschluss des mitgelieferten

Steckernetzgeräts.

1 Ladegerät CU 40 1 Steckernetzgerät

3 Anschluss

Siehe Abb. 1.

1. Kontrollieren Sie, ob die am mitge-

lieferten Netzgerät angegebene

Netzspannung mit der Netz-

spannung am Einsatzort überein-

stimmt. Der Betrieb des Netzteils

an einer anderen Netzspannung

kann zu Schäden am Gerät führen.

2. Stecken Sie das Versorgungskabel

(2) des Steckernetzgeräts (1) an die

DC IN-Buchse an der Rückseite der

Ladestation (3) an.

3. Stecken Sie das Steckernetzgerät (1)

an eine Netzsteckdose (4) an.

4 Betriebshinweise

4.1 Akku aufladen

Für die Sender der Serie WMS

40 microtools empfehlen wir NiMH-

Akkus des Typs SANYO HR-4U (650

mAh) oder Panasonic Rechargeable

PRO+ (550 mAh).

1. Vergewissern Sie sich, dass sich ein

Akku im Sender befindet.

Wichtig: Versuchen Sie niemals, norma-

le Batterien aufzuladen. Diese erwär-

men sich stark und können durch

chemische Reaktionen den Sender

beschädigen.

2. Schalten Sie den Sender aus.

3. Stellen Sie den Sender (1) in die

Lademulde (2) der Ladestation (siehe

Abb. 2 bis 4).

Abb. 1: Ladestation an das Stromnetz

anschließen.







DC IN

Wichtig (SO 40 - Abb. 2): Ziehen Sie

den SO 40 vom Mikrofon ab, bevor

Sie ihn in die Ladestation stellen.

Andernfalls besteht die Gefahr,

dass die Ladestation umkippt und

der Sender aus der Lademulde

herausfällt.

Sobald Sie den Sender (1) in die

Lademulde (2) gestellt haben, beginnt

automatisch der Ladevorgang. Die

Kontroll-LED (3) leuchtet ca. 1

Sekunde lang grün und danach kon-

stant rot.

Nach maximal 1 Stunde ist der Lade-

vorgang beendet. Die Kontroll-LED

(3) leuchtet grün.

4. Nehmen Sie den Sender (1) aus der

Lademulde (2) heraus.

Sollten Sie einmal darauf vergessen,

keine Panik: der Ladevorgang schal-

tet sich automatisch ab und Sie kön-

nen den Sender beliebig lange in der

Lademulde stehen lassen, ohne den

Akku zu überladen.

4.1.1 Nachladen in kurzen

Betriebspausen

Z.B. in der Mittagspause einer Konferenz,

zwischen Soundcheck und Konzert:

Abb. 2: SO 40







Abb. 3: MP 40







Abb. 4: GB 40







1. Schalten Sie den Sender aus.

2. Vergewissern Sie sich, dass die

Ladestation mit dem Stromnetz ver-

bunden ist.

3. Stellen Sie den Sender 30 Minuten

bis 1 Stunde lang in die Lademulde.

Diese Ladezeit reicht aus, um den

Akku wieder voll aufzuladen.

4.2 Kontroll-LED

Die Kontroll-LED zeigt den momentanen

Betriebszustand der Ladestation an.

4.2.1 Normalbetrieb

Wichtiger Hinweis!

Wenn die LED sofort nach dem

Einlegen des Senders KONSTANT

GRÜN leuchtet, haben Sie den Sender

falsch eingelegt.

Stellen Sie den Sender gemäß Abb. 2

bis 4 in die Ladestation.

Wenn Sie den Sender richtig eingelegt

haben, leuchtet die LED ca. 1 Sekunde

lang grün auf und leuchtet dann 3

Minuten lang rot weiter. (Während die-

ser Zeit wird der Akku automatisch über-

prüft.)

Nach dem Akkutest zeigt die Kontroll-

LED den momentanen Betriebszustand

der Ladestation an:

1. Die LED leuchtet konstant rot:

•Der Akku im Sender wird geladen.

2. Die LED leuchtet konstant grün:

•Der Ladevorgang ist beendet, der

Akku ist voll geladen.

-Nehmen Sie den Sender aus der

Lademulde heraus.

•Wenn sich der Sender bereits

nach wenigen Minuten Betrieb

wieder abschaltet, ist der Akku

tiefentladen.

-Laden Sie den Akku auf. Wenn der

normale Ladevorgang auch nach

dem dritten Versuch nicht beginnt,

ist der Akku defekt.

-Ersetzen Sie den Akku.

4.2.2 Fehlermeldungen

1. Die LED leuchtet nicht, obwohl Sie

einen Sender in die Lademulde

gestellt haben:

•Die Ladestation ist nicht an das

Stromnetz angeschlossen.

-Schließen Sie die Ladestation an

das Stromnetz an (s. Kapitel 3.1).

•Im Sender befindet sich kein Akku

und der Sender ist ausgeschaltet.

-Legen Sie einen geeigneten Akku

in den Sender ein (empfohlene

Typen siehe Kapitel 3.2).

2. Die LED blinkt unregelmäßig rot:

-Nehmen Sie den Sender sofort

aus der Lademulde heraus und

überprüfen Sie, ob sich ein auf-

ladbarer Akku oder eine norma-

le Batterie im Sender befindet.

•Im Sender befindet sich eine nor-

male Batterie.

-Entfernen Sie die Batterie sofort

aus dem Sender und legen Sie

einen Akku ein.

•Kein Kontakt zwischen Sender

und Ladestation.

-Nehmen Sie den Sender aus der

Lademulde heraus und stellen Sie

ihn gemäß Abb. 2-4 wieder in die

Lademulde.

-Falls die LED weiterhin unregel-

mäßig rot blinkt, reinigen Sie die

Ladekontakte am Sender und in

der Lademulde mit einem weichen

Tuch.

•Wenn der Ladevorgang nach etwa

10 Minuten nicht beginnt, ist der

Akku defekt.

-Ersetzen Sie den Akku.

3. Die LED blinkt grün:

•Im Sender befindet sich kein Akku

oder keine Batterie und der

Sender ist eingeschaltet.

-Schalten Sie den Sender aus und

legen Sie einen Akku ein.

-Laden Sie den Akku auf.

4.3 Akkupflege

Wenn Sie die folgenden Hinweise

beachten, können Sie die in Kapitel 4.1

empfohlenen Akkus mit der Ladestation

CU 40 mindestens 500 Mal aufladen.

1. Entladen Sie den Akku nach

jeweils 10 bis 20 Ladezyklen voll-

ständig, indem Sie den Sender ein-

schalten und eine Nacht (8 bis 10

Stunden) lang liegen lassen.

Wichtig: Um eine Tiefentladung und

dadurch verkürzte Lebensdauer

des Akkus zu vermeiden, lassen

Sie den Sender nicht länger als 24

Stunden lang eingeschaltet liegen.

2. Wenn Sie den Sender bis zu einem

Monat lang nicht benützen, schal-

ten Sie den Sender aus und stellen

Sie ihn in die Ladestation.

Lassen Sie die Ladestation mit dem

Stromnetz verbunden, damit der

Akku nachgeladen wird.

3. Wenn Sie den Sender länger als

einen Monat nicht benützen, laden

Sie den Akku voll auf, lagern Sie sie

getrennt vom Sender und ziehen Sie

das Steckernetzgerät von der Netz-

steckdose ab.

Hinweis: Laden Sie Akkus nie bei

Temperaturen unter 0°C oder über

+50°C. Unterhalb von 0°C kommt die

chemische Reaktion zur Speicherung

elektrischer Energie nicht in Gang.

Beim Laden oberhalb von +50°C

kann der Akku beschädigt werden.

5 Reinigung

Reinigen Sie das Gehäuse der Ladestation mit einem

mit Wasser befeuchteten Tuch.

6 Technische Daten

Betriebsspannung: 12 V DC

Netzspannung: siehe Aufdruck am Steckernetzgerät

Ladestrom: 550 mA typ.

Max. Ladezeit: 1 Stunde

Abmessungen (LxHxT): 100 x 58 x 135 mm

Gewicht: ca. 250 g

Dieses Produkt entspricht den folgenden Normen:

CISPR 22 Ed. 3.0:1997; EN 50081-1:1992; EN 50082-1:1997;

EN 61000-3-2:1995+A1:1998+A2:1998+A14:2000;

EN 61000-3-3:1995;

EN60950:1992+A1:1993+A2:1993+A3:1995+A4:1997+A11:1997.

1 Safety and

Environment

1.1 Safety

1. Spill no liquids on the charger. This

may cause short circuits and con-

taminate the charging contacts.

2. If any liquid penetrates into the

charging receptacle, disconnect the

AC adapter from the power outlet

immediately and have the equipment

checked by AKG service personnel.

3. Never use the charger to charge dry

batteries. Dry batteries will become

very hot and acids leaking from the

batteries may damage the transmit-

ter.

4. The charger may be used in dry

rooms only.

5. The charger may be opened, servic-

ed, and repaired by authorized per-

sonnel only. The charger contains no

user-serviceable parts.

6. Before connecting the equipment to

power, check that the AC mains volt-

age stated on the supplied AC adapt-

er is identical to the AC mains voltage

available where you will use the

equipment.

7. Operate the equipment with the sup-

plied AC adapter with an output volt-

age of 12 VDC. Using adapters with

an AC output and/or a different out-

put voltage may cause serious

damage to the unit.

8. If you will not use the charger for a

long period of time, disconnect the

AC adapter from power.

9. Do not place the equipment near

heat sources such as radiators, heat-

ing ducts, or amplifiers, etc. and do

not expose it to direct sunlight,

excessive dust, moisture, rain,

mechanical vibrations, or shock.

10.Clean the equipment with a mois-

tened (not wet) cloth only. Be sure to

disconnect the AC adapter from the

power outlet before cleaning the

equipment! Never use caustic or

scouring cleaners or cleaning agents

containing alcohol or solvents since

these may damage the enamel and

plastic parts.

11.Use the equipment for the applica-

tions described in this manual only.

AKG cannot accept any liability for

damages resulting from improper

handling or misuse.

1.2 Environment

1. The AC adapter will draw a low cur-

rent even when the charging mode is

off. To save energy, disconnect the

AC adapter from power if you will not

use the charger for a long period of

time.

2. Be sure to dispose of used batteries

as required by local waste disposal

rules. Never throw batteries into a fire

(risk of explosion) or garbage bin.

3. When scrapping the equipment,

separate the case, circuit boards,

and cables, and dispose of all com-

ponents in accordance with local

waste disposal rules.

2 Description

2.1 Introduction

Thank you for purchasing an

AKG product. This Manual contains

important instructions for setting up and

operating your equipment. Please take a

few minutes to read the instructions

below carefully before operating the

equipment. Please keep the Manual for

future reference. Have fun and impress

your audience!

2.2 Unpacking

Check that the package contains all the

parts shown above. If anything is miss-

ing, please contact your AKG dealer.

2.3 Description

The CU 40 is a charger specifically de-

signed for use with WMS 40 microtools

Series transmitters.

The charger features three charging

receptacles specially shaped to accept the

GB 40, MP 40, SO 40 transmitters.

Therefore, you will not need to remove the

battery from the transmitter for charging.

Special charging contacts on the bottom

of each charging receptacle automati-

cally close the charging circuit for the

battery inside the device you inserted.

A red/green bicolor LED indicates the

current operating status of the charger.

The rear panel DC IN jack accepts the

DC cable on the supplied AC adapter.

1 CU 40 charger 1 AC adapter

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere AKG Mikrofonsystem Handbücher

AKG

AKG PERCEPTION820 TUBE Bedienungsanleitung

AKG

AKG WMS 470 - SERVICE Bedienungsanleitung

AKG

AKG WMS 40 PRO FLEXX Bedienungsanleitung

AKG

AKG WMS 4500 Bedienungsanleitung

AKG

AKG B48 L Montageanleitung

AKG

AKG DMS 70 Quattro Bedienungsanleitung

AKG

AKG PERCEPTION WIRELESS Bedienungsanleitung

AKG

AKG HT 4000 Bedienungsanleitung

AKG

AKG WMS 450 - SERVICE Bedienungsanleitung

AKG

AKG PT 300 Bedienungsanleitung

AKG

AKG DMS 70 Quattro Bedienungsanleitung

AKG

AKG Drum Set Concert I Bedienungsanleitung

AKG

AKG WMS 4000 Bedienungsanleitung

AKG

AKG WMS40 microtools Bedienungsanleitung

AKG

AKG SR 40 DIVERSITY Bedienungsanleitung

AKG

AKG PSU 4000 - Bedienungsanleitung

AKG

AKG WMS 450 - SERVICE Bedienungsanleitung

AKG

AKG IVM 4500 Bedienungsanleitung

AKG

AKG PERCEPTION WIRELESS SR45 Bedienungsanleitung

AKG

AKG DMS Tetrad Bedienungsanleitung

AKG

AKG D 880 Bedienungsanleitung

AKG

AKG Perception WMS45 Bedienungsanleitung

AKG

AKG WMS 470 - SERVICE Bedienungsanleitung

AKG

AKG WMS 450 - SERVICE Bedienungsanleitung

Beliebte Mikrofonsystem Handbücher anderer Marken

Paso

Paso R824 Bedienungsanleitung

Naxa

Naxa NAM-982 Bedienungsanleitung

Motorola

Motorola PMNN4461 Bedienungsanleitung

Xvive

Xvive U3 Bedienungsanleitung

Tekon

Tekon DUOS Bedienungsanleitung

Heyuan Intelligence

Heyuan Intelligence IOT-G2S-01 Bedienungsanleitung

Devine

Devine WMD-IE Bedienungsanleitung

LG LF-D7150 Bedienungsanleitung

GE S768DAV Bedienungsanleitung

LD U305 HBH 2 Bedienungsanleitung

Chainway

Chainway URA8 Bedienungsanleitung

ORATOR

ORATOR D860TD Bedienungsanleitung

Sennheiser

Sennheiser Evolution Wireless Digital EW-DX EM 2 Bedienungsanleitung

Alpha Technologies

Alpha Technologies RBMS Bedienungsanleitung

SWIT Electronics Co.,LTD.

SWIT Electronics Co.,LTD. CW-S150 Bedienungsanleitung

Shure

Shure UA844 Bedienungsanleitung

Panasonic

Panasonic SHFX70 - DVD HOME THEATER WIRELESS SYSTEM Bedienungsanleitung

Pyle

Pyle PDWM5000 Bedienungsanleitung
