Alphacool CORE 100 AURORA Bedienungsanleitung

ACCESSORIES ZUBEHÖR ACCESSOIRES

ALPHACOOL CORE 100 / 200 AURORA

D5 / VPP RESERVOIR

Lisez les instructions de sécurité avant de commencer l‘installation.

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

EN Read the safety instructions before starting the installation.

M4x6

Screws / Schrauben / vis

M4x8

Screws / Schrauben / vis

M4x12

Screws / Schrauben / vis

M3x5

Screws / Schrauben / vis

Nuts / Muttern / ècrous

120 Bracket /

Halterung /Supports

120 - 140 Bracket /

Halterung / Supports

Stand bracket/

Standhalterung / Support

de xation

140mm Riser pipe /

Steigrohr / Tube montant

Screw plug /

Schraubverschluss /

Bouchons

EN DE FR

Allen key / Innensechskant

/ Douille hexagonale

Tool / Werkzeug / Outil

Digital-RGB adapter

O-Ring 53x3,5

Pump / Pumpe / Pompe

Pump mounting /

Pumpenhalterung /

Support de Pompe

SIZE IN MM MAßE IN MM MENSURE EN MM1.

For Core 200 only

Nur bei Core 200

Seulement avec Core 200

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

ALPHACOOL CORE 200 AURORA D5 / VPP RESERVOIR

ALPHACOOL CORE 100 / 200 AURORA D5 / VPP RESERVOIR

EN DE FR

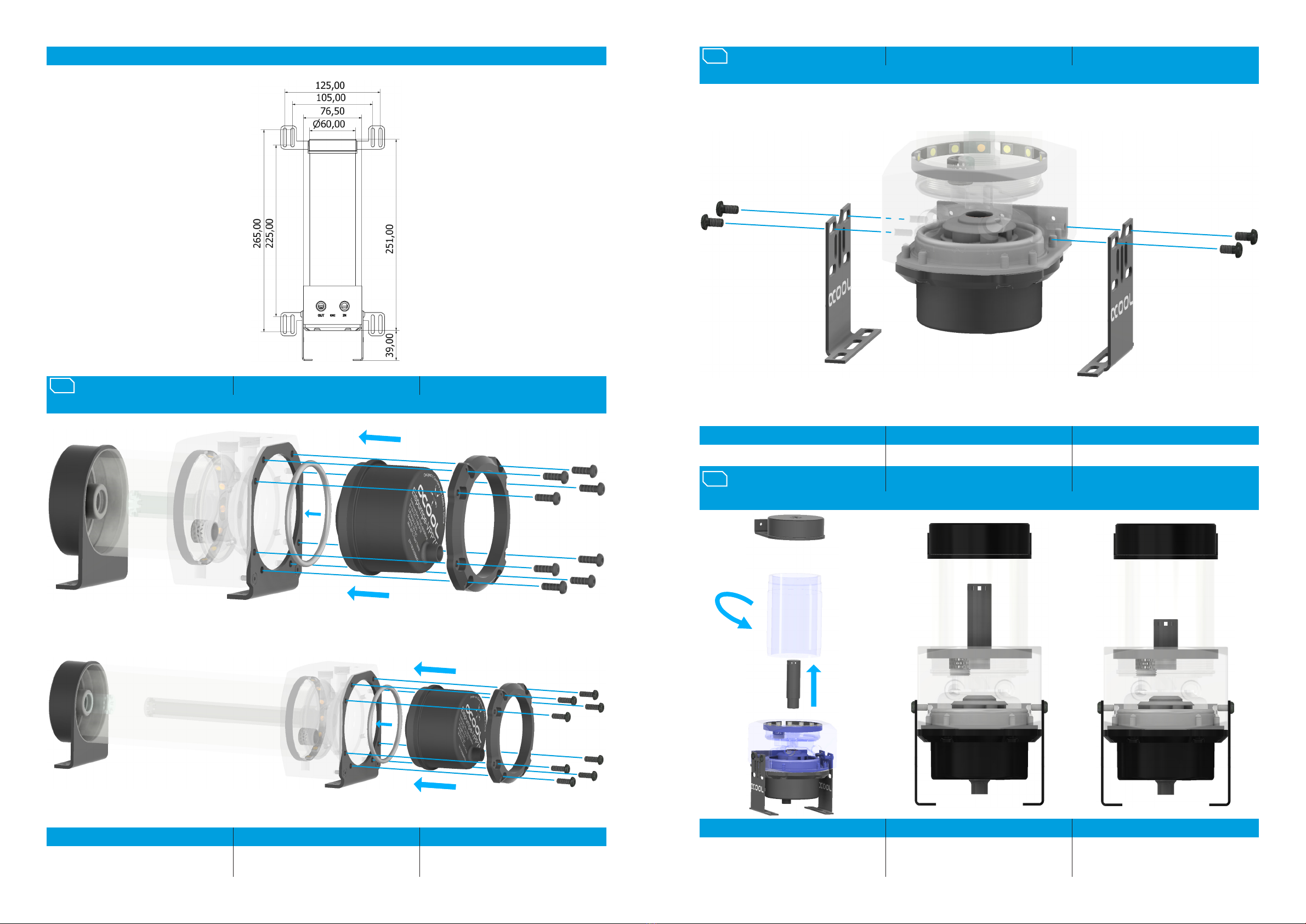

Mount the VPP pump to your expansion tank

with the 8 M4x12 screws as shown. Montieren Sie die VPP Pumpe mit den 8

M4x12 Schrauben, wie dargestellt an Ihren

Ausgleichsbehälter.

Montez la pompe VPP sur votre vase

d'expansion avec les 8 vis M4x12 comme

indiqué.

PUMP ASSEMBLY PUMPEM MONTAGE ASSEMBLÈE DES POMPE2.

ALPHACOOL CORE 100 / 200 AURORA D5 / VPP RESERVOIR

STAND BRACKET ASSEMBLY STANDHALTER MONTAGE ASSEMBLÈE DU SUPPORT3.

EN DE FR

Fix the holders with the 4 M4x8 screws. Befestigen Sie die Halter mit den 4 M4x8

Schrauben. Fixez les supports avec les 4 vis M4x8.

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

RISING PIPE POSITION STEIGROHR POSITION POSITIONS DE LA COLONNE

MONTANTE

EN DE FR

Unscrew the container at the bottom or top

and change the desired riser tube. The riser

tube is simply plugged in.

Schrauben Sie den Behälter unten oder oben

auf und wechseln Sie das gewünschte

Steigrohr aus. Das Steigrohr wird lediglich

eingesteckt.

Dévissez le récipient en bas ou en haut et

changez le tube ascendant souhaité. Le tube

prolongateur est simplement branché.

ALPHACOOL CORE 200 AURORA D5 / VPP RESERVOIR

EN DE FR

Unscrew the container at the bottom or top

and change the desired riser tube. The riser

tube is simply plugged in.

Schrauben Sie den Behälter unten oder oben

auf und wechseln Sie das gewünschte

Steigrohr aus. Das Steigrohr wird lediglich

eingesteckt.

Dévissez le récipient en bas ou en haut et

changez le tube ascendant souhaité. Le tube

prolongateur est simplement branché.

EN DE FR

To mount the expansion tank, rst screw the

120mm bracket or 120-140mm bracket to the

mounting brackets with the 4 M4x6 screws.

Now you can attach the respective system to

the 120mm or 140mm fan mounting location.

Um den Ausgleichsbehälter zu montieren,

schrauben Sie zunächst die 120mm

Halterung oder 120-140mm Halterung mit

den 4 M4x6 Schrauben an die

Montageklammern. Nun können Sie das

jeweilige System an den 120mm oder

140mm Lüftermontageplatz anbringen.

Pour monter le vase d'expansion, vissez

d'abord le support 120mm ou le support

120-140mm aux supports de montage avec

les 4 vis M4x6. Vous pouvez maintenant xer

le système correspondant à l'emplacement de

montage du ventilateur de 120 mm ou 140

mm.

ALPHACOOL CORE 100 / 200 AURORA D5 / VPP RESERVOIR

INLAY POSITION INLAY POSITION POSITION D'INCRUSTATION5.

BRACKET ASSEMBLY HALTERMONTAGE FIXATION DU SUPPORT6.

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

INOUT

ALPHACOOL CORE 200 AURORA D5 / VPP RESERVOIR

EN DE FR

Use the 4 M4x8 screws in conjunction with

the M4 nuts. Depending on the enclosure type,

there are further fastening options.

Nutzen Sie dafür die 4 M4x8 Schrauben in

Verbindung mit den M4 Muttern. Je nach

Gehäusetyp ergeben sich weitere

Befestigungsmöglichkeiten.

Utilisez les 4 vis M4x8 en conjonction avec les

écrous M4. Selon le type de boîtier, il existe

d'autres possibilités de xation.

CASE ASSEMBLY GEHÄUSEMONTAGE ASSEMBLAGE DU BOÎTIER7.

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

ALPHACOOL CORE 200 AURORA D5 / VPP RESERVOIR

EN DE FR

Use the 4 M3x5 screws for mounting the

radiator. Note that depending on the size of

the radiator, the bracket may need to be

rotated.

Verwenden Sie für die Radiatormontage die

4 M3x5 Schrauben. Beachten Sie das je

nach Radiatorgröße die Halterung gedreht

werden muss.

Utilisez les 4 vis M3x5 pour le montage du

radiateur. Notez que selon la taille du

radiateur, il peut être nécessaire de faire

pivoter le support.

RADIATOR ASSEMBLY RADIATORMONTAGE ASSEMBLAGE DU RADIATEUR8.

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

DIGITAL RGB CONNECTION DIGITAL RGB ANSCHLUSS CONNEXION DIGITAL RGB11.

EN DE FR

To control the digital - RGB lighting, connect

the included adapter to the 3-Pin female

connector and plug it to a digital - RGB

controller (e.g. Alphacool Aurora Eiscontrol,

Art.: 15360, not included). You can connect

additional digital - RGB LED´s to the remaining

3-Pin male connector.

Um die Digital - RGB Beleuchtung zu steuern,

schließen Sie den beiliegenden Adapter an

den 3-Pin female Stecker an und verbinden

Sie diesen mit einem Digital - RGB Kontroller

(z.B. Alphacool Aurora Eiscontrol, Art.:

15360, nicht im Lieferumfang enthalten). An

den übrigen 3-Pin male Stecker können Sie

zusätzliche Digital - RGB LED´s anschließen.

Pour contrôler l'éclairage Digital - RGB,

connectez l'adaptateur fourni au connecteur

femelle à 3 broches et branchez-le à un

contrôleur Digital - RGB (par ex. Alphacool

Aurora Eiscontrol, Art.: 15360, non inclus).

Vous pouvez connecter des LEDs Digital - RGB

supplémentaires au connecteur mâle à 3

broches restant.

Digital RGB Controller

Add more Digital RGB LEDs

Digital RGB Controller

Add more Digital RGB LEDs

EN DE FR

You can use the inlet to ll the expansion tank.

Screw in the screw cap with the tool provided. Sie können den Einlass zum befüllen des

Ausgleichsbehälters nutzen. Drehen Sie den

Schraubverschluss mit dem beiliegenden

Werkzeug ein.

Vous pouvez utiliser l'entrée pour remplir le

vase d'expansion. Vissez le bouchon à vis à

l'aide de l'outil fourni.

EN DE FR

Mount its connections to IN and OUT as

shown. Montieren Sie ihre Anschlüsse wie

dargestellt an IN und OUT. Montez ses connexions à IN et OUT comme

indiqué.

TUBE ASSEMBLY SCHLAUCHMONTAGE ASSEMBLÈE DE TUYAUX9.

FILLPORT FÜLLPORT FILLPORT10.

ALPHACOOL CORE 100 / 200 AURORA D5 / VPP RESERVOIR

OUT

ALPHACOOL CORE 100 AURORA D5 / VPP RESERVOIR

ALPHACOOL CORE 200 AURORA D5 / VPP RESERVOIR

Alphacool International GmbH

Marienberger Str. 1

D-38122 Braunschweig

Germany

Support: +49 (0) 531 28874 - 0

Fax: +49 (0) 531 28874 - 22

E-Mail: [email protected]

https://www.alphacool.com

General Managers: Andreas Rudnicki, Nathanael Draht, Fabian Noelte

WEEE-Reg.-Nr.: DE 54464644

Trade Register: Amtsgericht Braunschweig HRB 202390

VAT.ID.Nr.: DE270458421

Tax number: 13/207/02047

V.1.00-09.2021
