T50PBN™STAPLE/NAIL GUN

SAFETY RULES.................................................................................................. P 2

HOW TO LOAD STAPLES & AILS....................................................................... P 3

ABOUT STAPLES & AILS.................................................................................... P 4

MAI TE A CE & ACCESSORIES........................................................................ P 5

REGLAS SEGURIDAD........................................................................................... P 6

COMO CARGAR LAS GRAPASY CLAVOS........................................................... P 7

SOBRE LAS GRAPAS Y CLAVOS......................................................................... P 8

MA TE IMIE TO Y ACCESORIOS..................................................................... P 9

CO SIG ES DE SÉCURITÉ................................................................................. P 10

COMME T CHARGER DES AGRAFES ET CLOUS............................................. P 11

AU SUJET DES AGRAFES ET CLOUS................................................................ P 12

E TRETIE ET ACCESSOIRESS......................................................................... P 13

Click Button to

go to page

Pulse el botón para ir a

la página

Bouton-poussoir pour

aller à la page

E GLISH

FRA ÇAIS

ESPAÑOL

OM-0041 REV110

SAFETY RULES

BACK TO

I DEX

• Always be cautious of potential hazards such as electrical wiring, slippery footing, damp or wet conditions, etc.

• Make sure you know what you are fastening — look for hidden hazards.

• eep work area clean. Cluttered areas and benches invite accidents.

• eep children away. All visitors should be kept a safe distance from work area.

• Store idle tools. When not in use, tools should be stored in high or locked-up place out of reach of children.

• Use safety glasses.

• Do not overreach. eep proper footing and balance at all times.

• Maintain tools with care. Follow instructions with care.

• For service, use only approved service centers.

• Use only original parts provided by the supplier.

• Stay alert — watch what you are doing. Use common sense.

• Do not staple into electrical wires. Be cautious of wires that may be hidden from view. Disconnect circuits.

HOW TO LOAD STAPLES & NAILS

BACK TO

I DEX

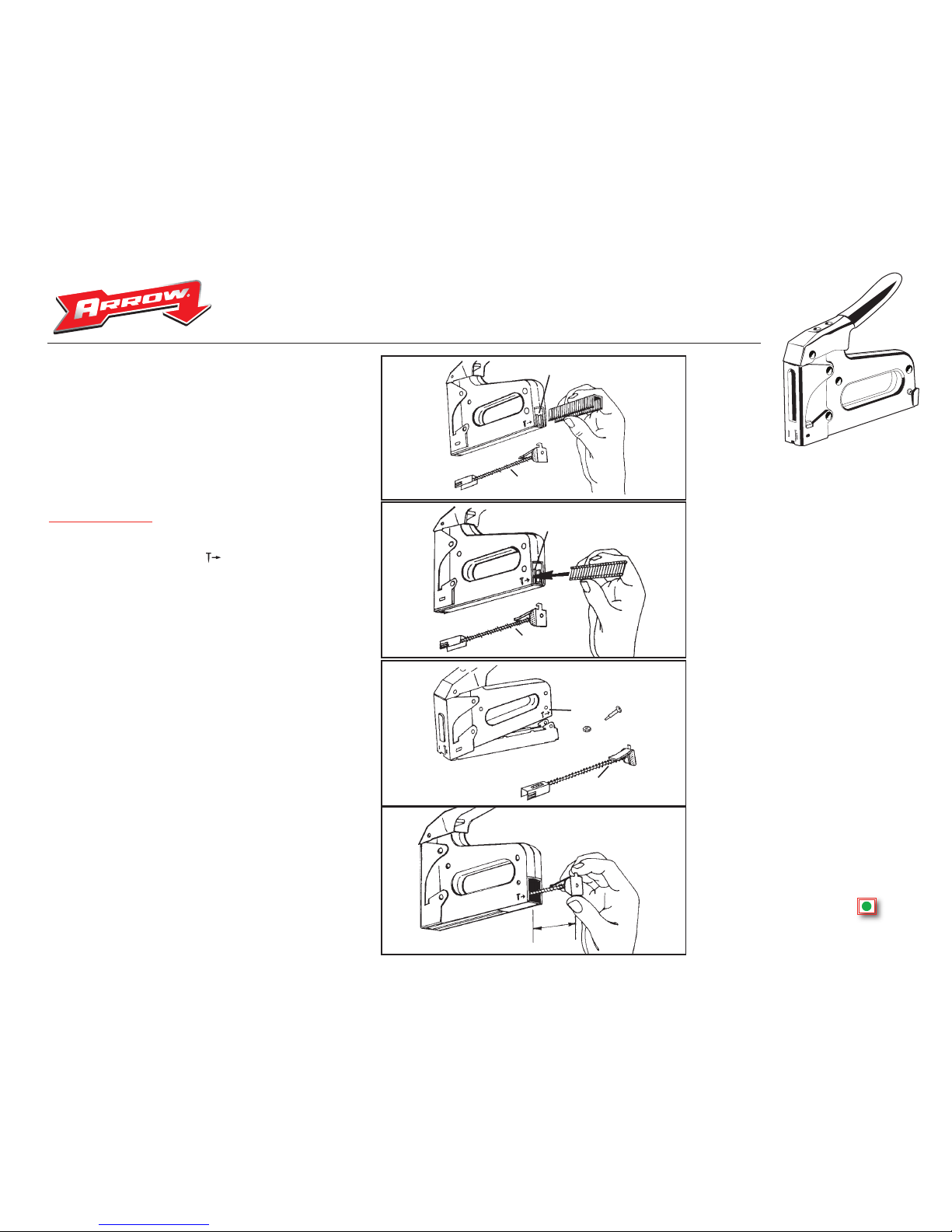

T L AD STAPLES

1. Remove pusher-B 43 rod from machine ( FIG.#1 ).

2. Insert strip of staples into magazine-B 41.

3. Replace pusher rod-B 43.

T L AD NAILS

1. Remove pusher rod from machine - B 43 (FIG.#2 ).

2. Insert strip of nails into left channel of magazine.

(side with: )-B 41.

3. Replace pusher rod-B 43.

T CLEAN STAPLE CHANNEL

1. Remove pusher rod “A”(FIG.#3 ).

2. Remove screw & nut from hole “B”.

3. Remove entire magazine from housing.

How to determine staple shortage for refill.

1. Press latch to release pusher rod.

2. Lightly push rod forward until it stops. Visible projected

part of rod indicates amount of staples remaining in track.

B 43

B 41

B 43

BACK TO

I DEX

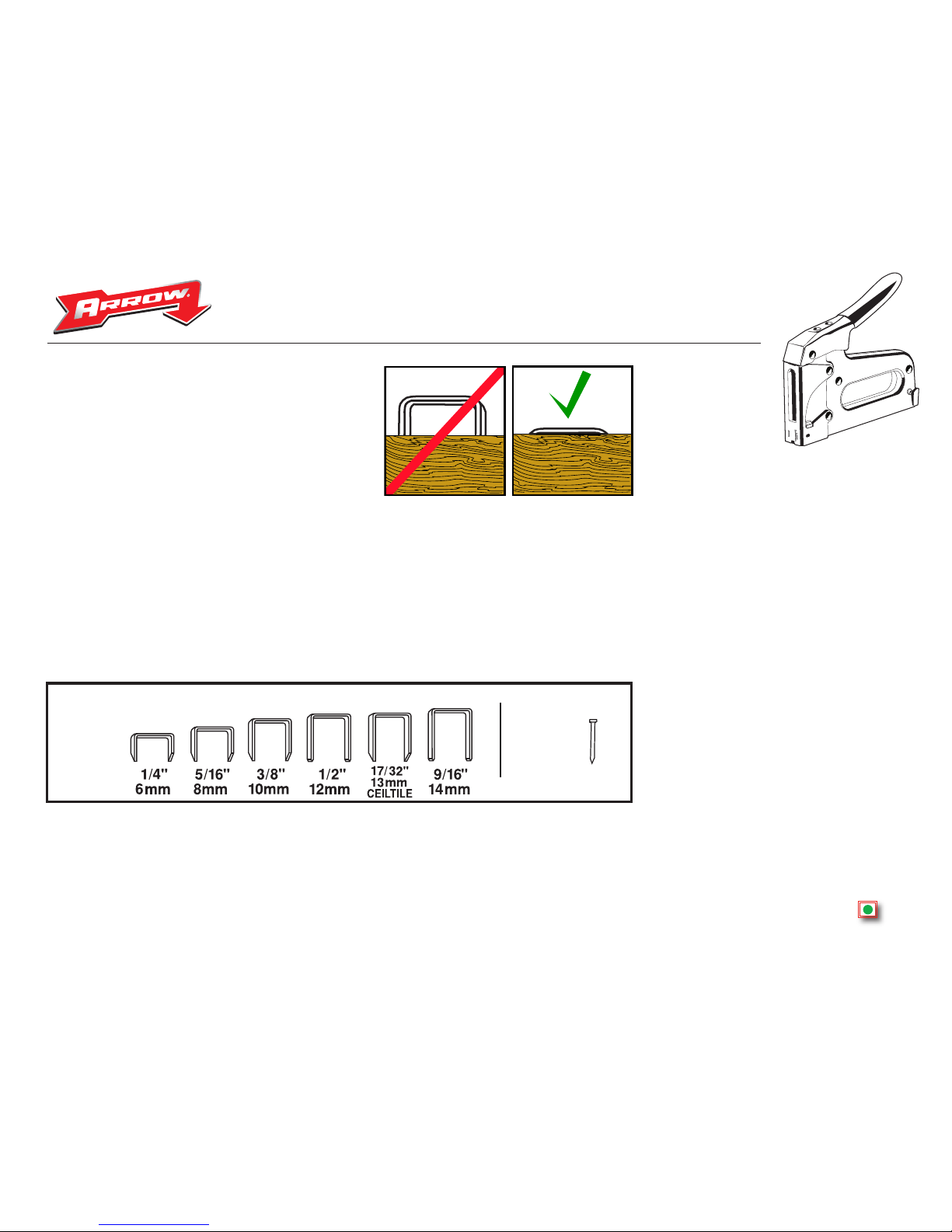

HOW TO DETERMI E PROPER STAPLE LEG SIZE

In choosing the proper staple leg length for a job there are two basic things

to consider:

1. Thickness of material to be stapled.

2. Hardness of the wood.

As a general rule, in hardwood, approximately 3/16" to 1/4" penetration

into the wood is sufficient...and for softwood – up to approximately 3/8"

should be sufficient. However, if the staple used “stands away” from the

work – this means that too long a leg length has been used. In that case

we recommend the next shorter leg length for desired results.

STAPLE PE ETRATIO

For best penetration with any gun tacker, raise the rear of the gun slightly off the work and bear down on the front end to prevent recoil

when operating.The power spring on the T50®will drive well into all ordinary woods. A shorter staple leg will hold better in hard wood

than a long leg in soft wood. Stronger springs can be supplied for special situations but they are not recommended as they shorten the life

of the gun.

NAIL PENETRATI N

The T50PBN shoots a 5/8" (15mm) nail. For best penetration, hold the gun flat against the surface. Do not tilt or raise the gun.

A WORD ABOUT ARROW®STAPLES & AILS

Only Arrow®knows the proper staple and nail tolerances required for best performance of the T50PBN™ Staple + Nail Gun. Only Genuine

Arrow®T50® Staples and BN1810™ Nails are made to these exact tolerances to insure top fastening performance. Accept no substitutes.

Always insist on Genuine Arrow®Staples and Nails.

ABOUT STAPLES & NAILS

5/8"

(15mm)

BN1810™

Nail

T50

Staples

#509#50CT#508#506#505#504

IMPORTANT Gun must NOT be loaded with staples and nails at the same time.

BACK TO

I DEX

Arrow Fastener Co., LLC

271 Mayhill Street, Saddle Brook, N.J. 07663

Tel. 201-843-6900

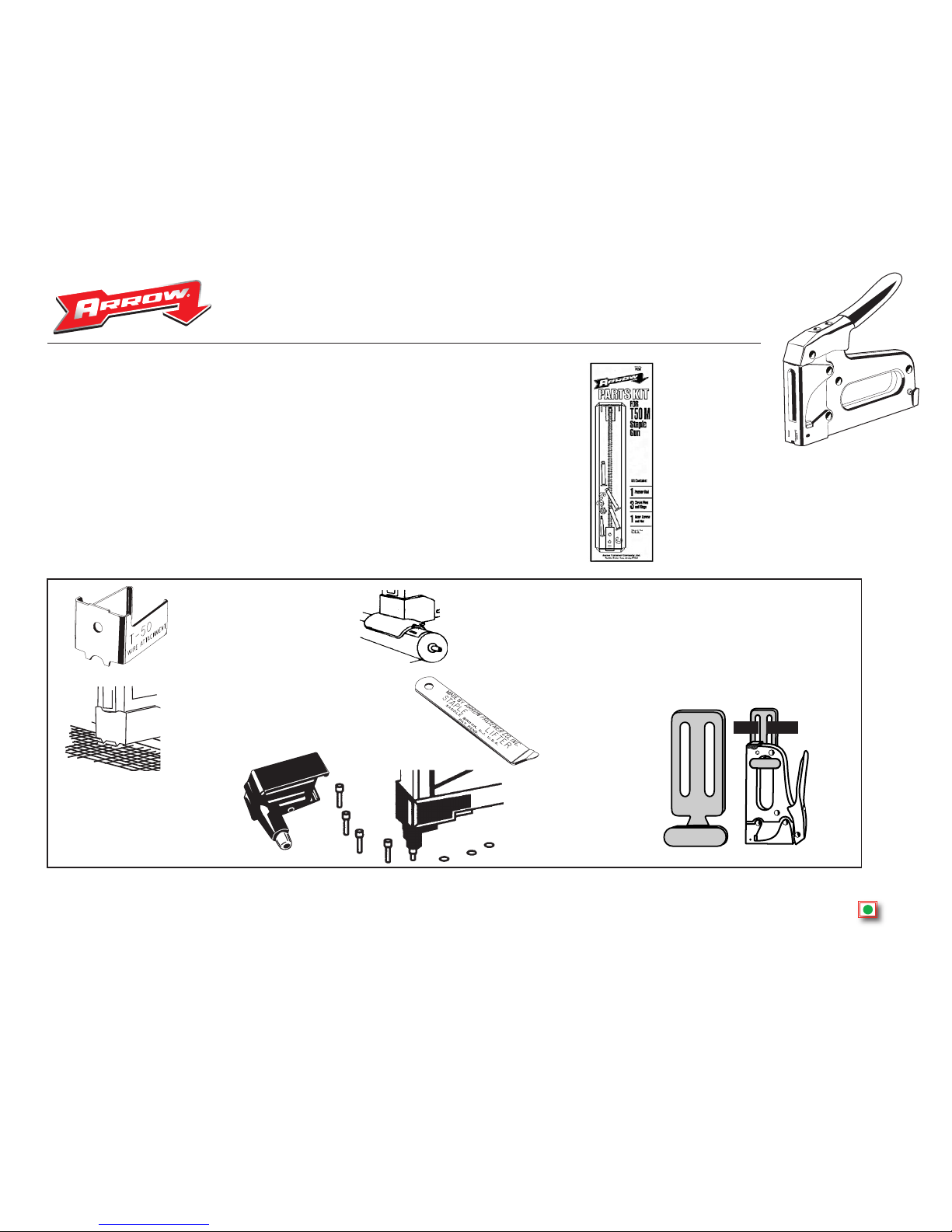

ACCESSORIES

MAINTENANCE

T50®WA

WIRE ATTACHME T

Your T50® is virtually maintenance free. eep tool clean and free of dust. Wipe clean

with a dry cloth do not use harsh chemicals to clean your T50®.

In the unlikely event that you should need service contact:

Arrow accessories and genuine Arrow T50® staples & nails are available at retail outlets, hardware stores,

lumberyards and wherever fine tools are sold.

T50®SA

SCREE ATTACHME T

T50®SHA

WI DOW SHADE ATTACHME T

SL50™

STAPLE LIFTER

SBH1™

HA DS FREE

BELT HOOK

T50XP™

AIL SET

REGLAS DE SEGURIDAD

DE UEVO

A Í DICE

• Siempré debe estar alerta a posibles riesgos tales como cables electricos, pisos resbalosos, condiciones humedas o mojadas, etc.

• Asegúrese de saber lo que esta fijando, esté pendiente de riesgos ocultos.

• Mantenga limpia el área de trabajo. Las áreas y bancas desordenadas propician accidentes.

• Mantenga alejados a los niños. Todo visitante debe permanecer a una distancia del área que no presente peligros.

• Almacene las herramientas que no están en uso. Cuando no se estén usando las herramientas se deben almacenar en un lugar elevado o cerrado con llave,

fuera del alcance de los niños.

• Use gafas protectoras.

• No se estire demasiado para alcanzar algo. Siempre debe mantener el debido equilibrio.

• Dé mantenimiento a las herramientas meticulosamente. Obedezca las instrucciones con cuidado.

• Para obtener servicio, comuníquese solamente con los centros de servicio aprobados.

• Use solamente las piezas originales proporcionadas por el proveedor.

• Manténgase alerta, fíjese en lo que hace. Use el sentido común.

• No coloque la grapa en cables electricos. Este seguro que no hayan cables que no se alcanzan a ver. Desconecte el circuito.

CÓMO CARGAR GRAPAS Y CLAVOS

DE UEVO

A Í DICE

PARA CARGAR GRAPAS

1.Saque la varilla empujadora-B 43 de la máquina ( #1 ).

2. Meta la franja de grapas-B 41.

3. Coloque la varilla denuevo-B 43.

CARGAD DE CLAV S

1. Retriar el empujador del aparato-B 43 (#2).

2. Iserta la nueva tira de clavos en la parte iziquierda

del cargador. (Marcado con: )-B 41.

3. Volver a colocar el empujador-B 43.

LIMPIEZ DEL CARGAD R

1. Saque la varilla “A” (#3).

2. Quite la tuerca y el tornillo del agujero“B”.

3. Saque el canal de grapas para limpiarlo completamente.

Como determinar la cantidad de grapas necesarias

para relienar.

1. Oprima el pestillo para soltar la varia de alimentacion.

2. Empuje la varilla levemente hacia adelante hasta la parrada. Los

componentes sobresalientes visibles de la varilla indican la

cantidad de grampas que quedan

en la carrilera.

B 43

B 41

B 43

DE UEVO

A Í DICE

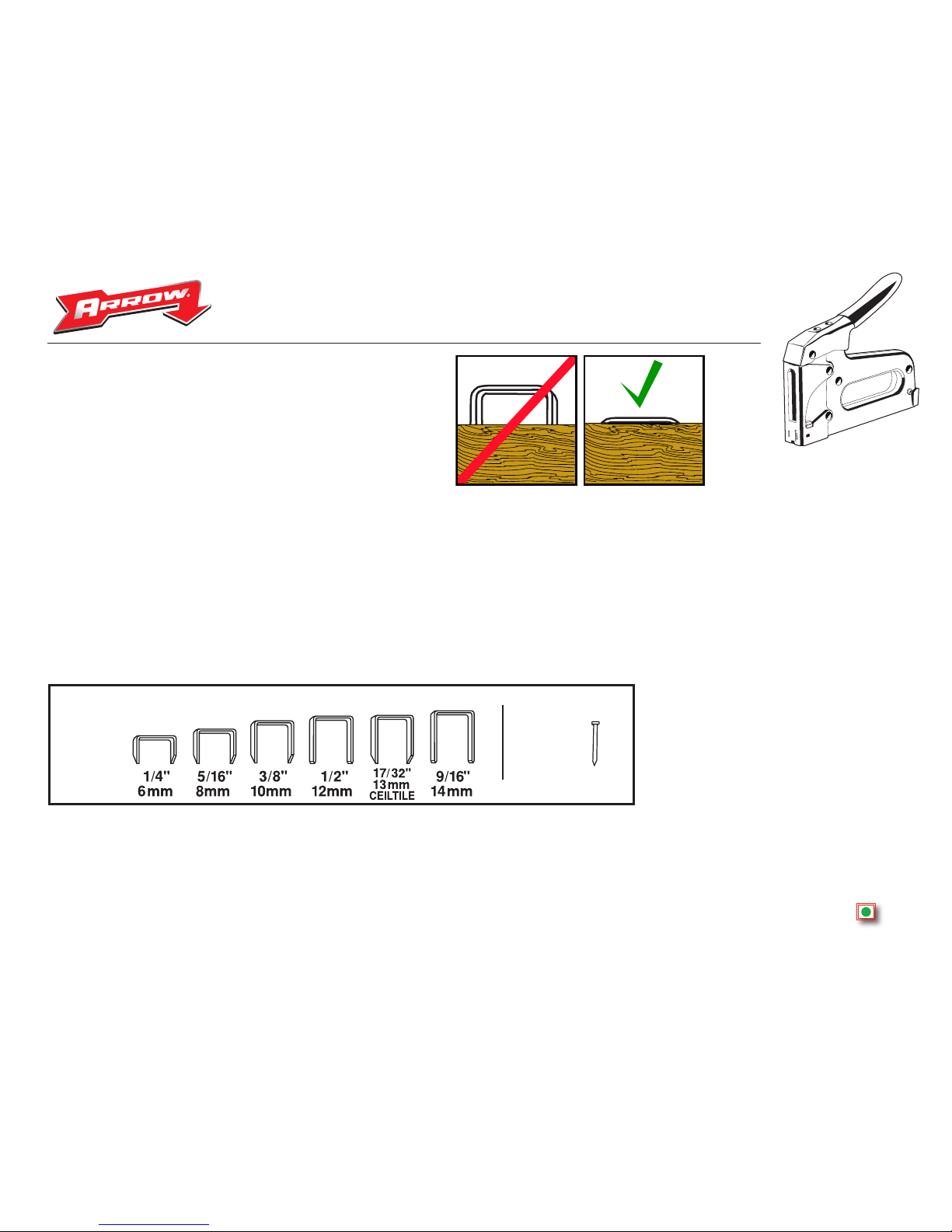

COMO DETERMI AR EL TAMAÑO DE PATA DE LA GRAPA PROPIO

Para escojer el tamaño de pata de la grapa apropiada para el trabajo – hay dos cosas básicas

que considerar: 1. Espesor del material quese va a engrapar. 2. Dureza de la madera.

Como regla general, en maderas duras, una penetración en la madera de 3/16" a 1/4" es

suficiente...y para maderas blandas hasta approximadamente 3/8" debe ser suficiente. Sin

embargo, si la grapa que se use sobresale del trabajo – quiere decir que se ha usado uno

largo de pata demasiado grande. En ese caso recomendamos que se use el tamaño más

corto que le sigue para tener el resultado deseado.

PENETRACI N DE GRAPA

Para una mejor penetración, levante la parte trasera de la pistola cuando la este operando. La potencia de penetración de la T50®P es

suficiente para el uso en todas las maderas regulares. Una pata de grapa más corta sostendrá mucho mejor en madera dura, que una pata

larga en madera suave. Para situaciones especiales, se le puede aumentar la fuerza, pero ésto, no es recomendable porque acorta la vida

de la pistola.

CLAVAD

T50PBN dispara clavos de 5/8 (15mm). Para un mejor clavado, sosténgase la pistola recta contra la superficie trabajada. No elavar ni

separar la pistola

U A PALABRA SOBRE GRAPAS Y CLAVOS ARROW®

Solamente Arrow®conoce las tolerancias de grapas y clavos apropiados que se requieren para el mejor funcionamiento de la Grapadora

T50®. Solamente Genuinas Grapas Arrow®T50®y clavos BN1810 son hechos con las tolerancias exactas para asegurar el mejor

funciomaniento de la engrapadora. No acepte sustitutos. Siempre insista en Genuinas Grapas y Clavos Arrow®.

5/8"

(15mm)

BN1810™

Nail

T50

Staples

#509#50CT#508#506#505#504

SOBRE GRAPAS Y CLAVOS

IMPORTANTE la pistola nunca debr estar cargada con grapas y clavos al mismo tiempo.

DE UEVO

A Í DICE

Arrow Fastener Co., LLC

271 Mayhill Street, Saddle Brook, N.J. 07663

Tel. 201-843-6900

ACCESORIOS

MANTENIMIENTO

Su T50PBN® prácticamente no necesita mantenimiento. Mantenga su herramienta limpia y libre de polvo. No utilice químicos

agresivos para limpiar su T50PBN®, sólo use un paño seco.

Los accesorios Arrow®, las grapas Arrow®genuinas T50® y los clavos cabeza de diamante BN1810™ 5/8” se encuentran

disponibles en tiendas de venta al menudeo, ferreterías, depósitos de madera y en cualquier sitio donde se vendan

herramientas de calidad.

T50®WA

ACCESORIO PARA

FIJAR ALAMBRES

T50®SA

ACCESORIO PARA

TELA METALICA

T50®SHA

ACCESORIO PARA

SOMBRA DE VE TA A

SL50™

LEVA TADOR

DE GRAPAS

SBH1™

GA CHO DE CI TURÓ

PARA MA OS LIBRES

T50XP™

ACCESORIO

PARA CLAVOS

En el improbable caso de que usted debe necesitar servicio, póngase en contacto con:
