적합성 선언

제조업체 : InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070 USA

유럽 지사 : Louis Armstrongweg 110, 1311 RL Almere, The Netherlands

InFocus Corporation 은이프로젝터가 다음 지시문과 표준에 적합함을 선언합니다 .

EMC 지시문 2004/108/EC

EMC: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

저전압 지시문 2006/95/EC

안전성 : IEC 60950-1: 1 차Edition

상표

Apple, Macintosh 및PowerBook 은Apple Computer, Inc. 의상표 또는 등록 상표입니다 .

IBM 은International Business Machines, Inc. 의상표 또는 등록 상표입니다 . Microsoft,

PowerPoint 및Windows 는Microsoft Corporation 의상표 또는 등록 상표입니다 . Adobe

및Acrobat 은Adobe Systems Incorporated 의상표 또는 등록 상표입니다 . DLP®및DLP

로고는 Texas Instruments 의등록 상표이며 BrilliantColor ™는Texas Instruments 의상표

입니다 . InFocus, In Focus 및INFOCUS ( 양식 포함 )는미국 및다른 국가에 있는

InFocus Corporammtion 의등록 상표 또는 상표입니다 .

FCC 경고

참고 : 이장비는 FCC 규칙 15 항에 따라 Class B 디지털 장치의 제한에 부합함이 테스트

를통해 확인되었습니다 . 이제한은 거주 지역에서 사용 시발생할 수있는 방해 간섭으

로부터 알맞은 보호를 제공하기 위해 작성되었습니다 . 이장비는 무선 주파수 에너지

를생성 , 사용 및방출할 수있으며 지침에 따라 설치하고 사용하지 않을 경우 무선 통

신에 방해 간섭을 유발할 수있습니다 . 그러나 특정 방법으로 설치할 경우 간섭이 발생

하지 않는다는 것을 보장할 수없습니다 . 이장비가 라디오나 TV 수신에 방해 간섭을

유발한 경우 장비를 끄고 켜서 이를 확인할 수있습니다 . 이경우 다음 방법 중하나 이

상을 사용하여 간섭을 해결할 수있습니다 .

-- 수신 안테나의 방향이나 위치를 바꾸십시오 .

-- 장비와 수신기를 더멀리 두십시오 .

-- 수신기가 연결된 것과 다른 회선의 콘센트에 장비를 연결하십시오 .

-- 대리점 또는 경험이 풍부한 전문 라디오 /TV 기술자에게 도움을 요청하십시오 .

InFocus Corporation 에서 명시적으로 승인하지 않은 변경 또는 수리하면 장비

작동 자격이 무효화될 수있습니다 .

캐나다

이Class B 디지털 장치는 Canadian ICES-003 에부합합니다 .

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

에이전시 승인

UL, cUL

다른 특정 국가의 승인이 적용될 수도 있습니다 . 제품 인증 레이블을 확인하십시오 .

이설명서는 규정 모델 W2100 및W2106 에적용됩니다 .

입력 등급 : 100-240Vac, 3.0A, 50-60Hz

InFocus 는언제든지 공지 없이 제품 부품과 사양을 변경할 권한을 가집니다 .

소개 3

프로젝터 위치 지정 5

프로젝터 및장치 커넥터 가이드 6

컴퓨터 소스 연결 9

필수 컴퓨터 연결 9

선택적 컴퓨터 연결 9

이미지 표시 10

이미지 조정 11

비디오 장치 연결 12

컴포지트 비디오 연결 13

S-video 연결 13

VESA 연결 13

컴포넌트 비디오 연결 13

프로젝터 종료 14

설정 문제 해결 14

리모컨 사용 22

오디오 사용 23

키패드 단추 사용 24

컴퓨터 이미지 최적화 25

프리젠테이션 기능 25

비디오 이미지 최적화 26

프로젝터 사용자 지정 26

메뉴 사용 27

기본 이미지 메뉴 28

고급 이미지 메뉴 29

설정 메뉴 30

상태 및서비스 메뉴 32

유지 관리 33

렌즈 청소 33

보안 잠금 사용 33

영사 램프 교체 34

안전한 작동을 위한 중요 고려 사항

•프로젝터는 15 도이하의 수평 위치에 두십시오 .

•프로젝터는 흡입구와 배출구를 차단하지 않는 통풍이 잘되는 곳에 두십

시오 . 프로젝터는 식탁보나 통풍구를 막을 수있는 다른 부드러운 물체

위에 두지 마십시오 .

•프로젝터는 통풍구 및냉각구로부터 4' (1.2 m) 이상 떨어진 곳에 두십시

오.

• InFocus

승인

천장

설치

장비만

사용하십시오

경고 :

프로젝터를

천장에

설치한

경우

눈

부상을

방지하기

위해

램프

도어를

열기

전에

보호

안경을

착용하십시오

사용자

설명서에는

경고

스티커가

포함되어

있습니다

프

로젝터를

천장에

설치한

경우

램프

도어에

이

스티커를

붙이십시오

• InFocus 정품 램프만 이프로젝터에서 사용 가능 여부가 테스트되었습니

다. InFocus 는다른 램프의 성능 , 안전성 또는 인증 여부를 책임지지 않

습니다 . 다른 램프를 사용하면 프로젝터 보증에 위반되며 이프로젝터에

대한 모든 인증 사항이 무효가 됩니다 .

•제공된 전원 코드만 사용하십시오 . 서지 보호 전원 스트립을 사용하는

것이 좋습니다 .

•올바른 시작 및종료 절차는 이설명서 내용을 참조하십시오 .

• Hg – 램프에는 수은이 들어 있으므로 지역 폐기법에 따라 관리하십시오 .

자세한 내용은 www.lamprecycle.org 를참조하십시오 .

•

드믈게

램프가

파열되는

경우

프로젝터

옆의

통풍구로

파편이

배출될

수

있습니다

프로젝터가

켜져

있는

경우

프로젝터

아래나

주변의

“주의”

영역

(

아래

"X"

로

표시된

영역

)

에

서

있거나

음식물

등을

두지

마십시오

프로젝터의 수명은 물론 이미지 품질과 램프 수명을 유지하려면 이지침에 따

르십시오 . 이지침을 준수하지 않으면 보증에 영향을 미칠 수있습니다 . 전체

보증 내용을 보려면 보증 소책자를 참조하십시오 .

5’/1.5m

8’/2.4m

2’/0.6

3’/1m

소개

새로운

디지털

프로젝터는

쉽고

편리하게

연결하고

사용하며

관리할

수

있습

니다

또한

비즈니스

프리젠테이션은

물론

홈

비디오

보기까지

다양한

용도로

사용할

수도

있습니다

. A1100

의

해상도는

네이티브

SVGA 800x600

이고

, A1200

는

네이티브

XGA 1024x768

이며

, A1300

은

WXGA 1280x800

입니다

이

설명서는

모든

제품에

적용됩니다

모든

프로젝터는

다양한

범위의

컴퓨터

및

비디오

장치와

호환됩니다

제품 사양

사양은 변경될 수있습니다 . 멀티미디어 프로젝터의 최신 사양을 보려면 웹

사이트 www.infocus.com 을방문하십시오 .

액세서리

프로젝터와 함께 제공되는 표준 액세서리는 빠른 시작 카드에 나열되어 있습

니다 . 옵션 액세서리는 웹사이트 www.infocus.com 또는 소매점이나 대리

점에서 확인하십시오 .

온라인 등록

보증을 활성화하고 제품 업데이트 , 알림 및등록 혜택을 받으려면 웹사이트

www.infocus.com/register 에서 프로젝터를 등록하십시오 .

키패드

엘리베이터 다리 해제

초점 (앞쪽 링)

리모컨

수신기 (IR)

줌(뒤쪽 링)

패널

커넥터

커넥터 패널

프로젝터에는 다음과 같은 컴퓨터 및비디오 연결 옵션이 있습니다 .

•VESA컴퓨터 (2)

•S-video

•컴포지트 비디오

•컴퓨터 및오디오 개별 비디오용 입력

프로젝터는 다음 커넥터도 제공합니다 .

•모니터 출력을 통해 데스크톱 컴퓨터와 영사 화면에 이미지 제공

•오디오 출력을 통해 외부 스피커로 사운드 제공

•USB로마우스 제어 가능 (옵션 리모컨과 함께 사용하는 경우만 해당 )

•A5볼트 DC 출력 (아래 참조 )

프로젝터에는 직렬 제어용 RS-232 커넥터도 있습니다 . CLI (Command Line

Interface) 사양 및명령은 웹사이트를 참조하십시오 .

5 볼트 DC 출력

3.5mm 미니 잭트리거는 5 볼트 , 2amp DC 출력을 제공합니다 . 이를 통해 프

로젝터가 켜져 있는 동안 지속적인 출력이 가능합니다 . 이장치는 무선 영사

가가능한 InFocus LiteShow II 무선 장치에 전원을 공급하기 위해 제작되었습

니다 . 자세한 내용은 웹사이트 www.infocus.com 또는 소매점이나 대리점

에서 확인하십시오 .

컴퓨터

모니터

S-video

오디오

출력 출력

USB

컴포지트 비디오

오디오 입력

다리

조정 가능한

보안 잠금

RS-232 5볼트 출력

프로젝터 위치 지정

프로젝터의 위치를 결정하려면 화면 크기와 모양 , 전원 콘센트 위치 및프로

젝터와 다른 장비 사이의 거리를 고려해야 합니다 . 다음은 몇가지 가이드라

인입니다 .

•화면과의 각도가 알맞은 평평한 표면에 프로젝터를 두십시오 . 프로젝터

는영사 화면으로부터 최소 4.9 피트 (1.5m) 거리에 있어야 합니다 .

•확장 케이블을 구입하지 않은 경우 전원 소스에서 10 피트 (3m) 이내 , 비

디오 장치에서 6 피트 (1.8m) 이내에 프로젝터를 두십시오 . 케이블에 액

세스가 가능하도록 벽또는 다른 개체에서 6 인치 (.15m) 이내에 프로젝

터를 두지 마십시오 .

•프로젝터를 천장에 설치하는 경우 천장 설치 키트와 함께 제공된 설치 가

이드에서 세부 내용을 참조하십시오 . 이미지를 거꾸로 뒤집으려면 30 페

이지 , “천장” 을 참조하십시오 . InFocus 에서 승인한 천장 설치를 사용

하는 것이 좋습니다 .

•화면과 원하는 거리에 프로젝터를 두십시오 . 프로젝터의 렌즈와 화면 사

이의 거리 , 줌설정 및비디오 형식에 따라 영사된 이미지의 크기가 결정

됩니다 .

•또한 이미지는 지정된 각도로 영사됩니다 . 이미지의 오프셋은 115% 입

니다 . 이경우 이미지가 10’ 높이에 있으면 이미지의 아래쪽이 렌즈 중앙

에서 1.15’ 위에 위치하게 됩니다 .

Table 1:

지정된

화면

크기에

대한

화면까지의

거리

범위

대각선 화면 크기

(인치 /m)

화면까지의 거리

최대 거리

(피트 /m)

최소 거리

(피트 /m)

60/1.5 7.7/2.3 8.5/2.6

80/2 10.3/3.1 11.5/3.5

92/2.3 11.8/3.6 13.1/4.0

150/3.8 19.4/5.9 21.7/6.6

이미지 아래쪽

렌즈 중앙에서

10 ft 높이

이미지

영사 각도

렌즈 중앙

1.15 ft 위

프로젝터 및장치 커넥터 가이드

다음 그림과 표는 사용할 커넥터가 무엇인지 식별하고 , 컴퓨터 , 표준 VCR,

DVD 플레이어 (프로그레시브 및인터레이스드 ), HDTV 소스 (1080i 및720p

HDTV 형식 ), TV 및위성 튜너 , 캠코더 , 비디오 게임 (프로그레시브 및인터

레이스드 ), 레이저 디스크 플레이어 등의 입력 장치에서 최상의 해상도를 확

보하도록 도와 줍니다 .

컴퓨터 모니터

S-video

오디오

출력

USB

컴포지트 비디오

오디오 입력

다리

조정 가능한

보안 잠금

RS-232 5볼트 출력

비디오 장치 비디오 호환성 장치 커넥터 종류 연결된 어댑터 또는

프로젝터의 커넥터 설치 지침 참조 정보 설명

표준브로드캐스트 TV

(HDTV 아님 ) 연결 방법 : 케

이블 , 디지털 케이블 , 위성

TV, DVD 또는 VCR

NTSC, PAL 및

SECAM 형식

컴포지트 비디오

또는 S-video

비디오 2

또는 비디오 3

컴포지트 비디오 연결페이지

의13.

S-video 연결페이지의 13

프로그레시브 (예:

HDTV) 소스용 아님 .

8페이지 참조 .

표준비디오 카메라

NTSC, PAL 및

SECAM 형식

컴포지트 비디오

또는 S-video

비디오 2

또는 비디오 1

컴포지트 비디오 연결페이지

의13.

S-video 연결페이지의 13

프로그레시브 (예:

HDTV) 소스용 아님 .

8페이지 참조 .

표준비디오 게임

NTSC, PAL 및

SECAM 형식

컴포지트 비디오

또는 S-video

비디오 2

또는 비디오 1

컴포지트 비디오 연결페이지

의13.

S-video 연결페이지의 13

프로그레시브 (예:

HDTV) 소스용 아님 .

8페이지 참조 .

비디오 장치 비디오 호환성 장치 커넥터 종류 연결된 어댑터 또는

프로젝터의 커넥터 설치 지침 참조 정보 설명

HDTV

(고선명 TV)

1080i, 720p

컴포넌트 480i

VGA

컴포넌트 비디오

컴퓨터 1 또는

컴퓨터 2

컴퓨터 1 또는

컴퓨터 2 ( 옵션

VESA 를컴포넌트 어

댑터로 연결 )

VESA 연결페이지의 13

컴포넌트 비디오 연결페이지

의13

프로그레시브 DVD

1080i, 720p

컴포넌트 480p 및

480i

VGA

컴포넌트 비디오

컴퓨터 1 또는

컴퓨터 2

컴퓨터 1 또는

컴퓨터 2 ( 옵션

VESA 를컴포넌트 어

댑터로 연결 )

VESA 연결페이지의 13

컴포넌트 비디오 연결페이지

의13

프로그레시브 비디오 게임

1080i, 720p

컴포넌트 480p 및

480i

VGA

컴포넌트 비디오

컴퓨터 1 또는

컴퓨터 2

컴퓨터 1 또는

컴퓨터 2 ( 옵션

VESA 를컴포넌트 어

댑터로 연결 )

VESA 연결페이지의 13

컴포넌트 비디오 연결페이지

의13

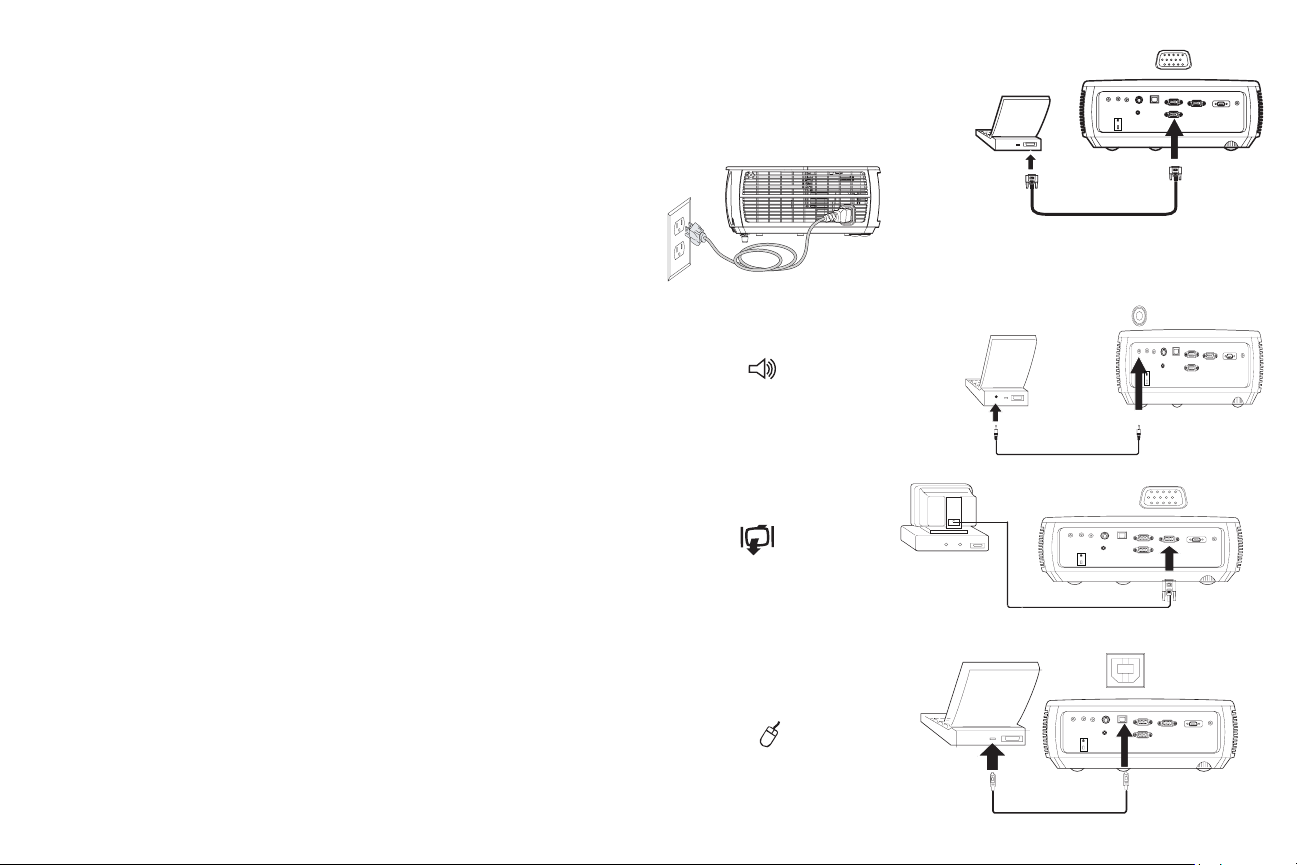

컴퓨터 소스 연결

필수 컴퓨터 연결

제공된 컴퓨터 케이블의 한쪽 끝을 프로젝터의 컴퓨터 1 또는 컴퓨터 2 커넥

터에 연결하고 다른쪽을 컴퓨터의 VESA 커넥터에 연결하십시오 . 데스크톱

컴퓨터를 사용하는 경우 컴퓨터의 비디오 포트에서 모니터 케이블을 먼저 분

리해야 합니다 . 이모니터 케이블은 프로젝터의 모니터 출력 커넥터에 연결

할수있습니다 (아래 참조 ).

검정색 전원 코드를 프로젝터 옆의 전원 커넥터와 전기 콘센트에 연결하십시

오. 상태 표시기 창(14 페이지 )의전원 표시등이 주황색으로 켜집니다 .

참고 : 항상 프로젝터와 함께 제공된 전원 코드를 사용하십시오 .

선택적 컴퓨터 연결

프로젝터에서 소리를 내려면 오디오 케이블 (옵션 케이블 , 포함 안됨)을컴

퓨터와 프로젝터의 오디오 입력 컴퓨터 커넥터에 연결하십시오 . 어댑터가

필요할 수도 있습니다 .

데스크톱 컴퓨터를 사용하는 경우 컴퓨터 화면과 영사 화면에 이미지를 표시

하려면 컴퓨터의 모니터 케이블을 프로젝터의 모니터 출력 커넥터에 연결하

십시오 .

옵션 리모컨을 사용하여 PowerPoint 프리젠테이션에서 슬라이드를 표시하려

면USB 케이블을 컴퓨터의 USB 마우스 커넥터와 프로젝터의 USB 커넥터에

연결하십시오 .

컴퓨터 케이블 연결

전원 코드 연결

오디오 케이블 연결

모니터 케이블 연결

USB 케이블 연결
