DLP™Projector

USER’S

GUIDE

USER’S

GUIDE

6538Gen_UG.qxd 11/17/03 1:11 PM Page 3

WARNING: This product contains chemicals, including lead, known to the State of California to cause

birth defects or other reproductive harm. Wash hands after handling.

WARNING: This product has a lamp which contains a very small amount of mercury. Dispose of it as

required by local, state, or federal ordinances and regulations. For more information, see www.eiae.org

6538Gen_UG.qxd 11/17/03 1:11 PM Page 4

This entire user’s guide is available on the enclosed CD as an Adobe Acrobat pdf file in the following languages: English, French, German, Italian, Norwe-

gian, Portuguese, Spanish, Russian, Japanese, Korean, Traditional Chinese, Simplified Chinese. Before using this projector, please read these instructions.

Le mode d'emploi complet est disponible sur le CD joint sous forme de fichier pdf d'Adobe Acrobat dans les langues suivantes : anglais, français,

allemand, italien, norvégien, portugais, espagnol, russe, japonais, coréen, chinois traditionnel, chinois simplifié. Avant d'utiliser ce projecteur, veuillez

lire ces instructions.

Die vollständige Benutzeranleitung ist auf der im Lieferumfang enthaltenen CD als Adobe Acrobat PDF-Datei in den folgenden Sprachen verfügbar:

Englisch, Französisch, Deutsch, Italienisch, Norwegisch, Portugiesisch, Spanisch, Russisch, Japanisch, Koreanisch, Traditionelles Chinesisch und

Vereinfachtes Chinesisch. Bitte lesen Sie diese Anweisungen vor der Verwendung des Projektors.

La presente guida è disponibile sul CD allegato, come file Adobe Acrobat pdf, nelle seguenti lingue: inglese, francese, tedesco, italiano, norvegese,

portoghese, spagnolo, russo, giapponese, coreano, cinese tradizionale e cinese semplificato. Prima di usare questo proiettore, leggere le seguenti istruzioni.

Hele denne brukerhåndboken finnes på den vedlagte CD-en som en Adobe Acrobat pdf-fil på følgende språk: Engelsk, fransk, tysk, italiensk, norsk,

portugisisk, spansk, russisk, japansk, koreansk, tradisjonell og forenklet kinesisk. Les diss anvisningene før projektoren tas i bruk.

Este guia do usuário completo está disponível no CD anexo, como um arquivo pdf do Adobe Acrobat nos seguintes idiomas: inglês, francês, alemão, italiano,

norueguês, português, espanhol, russo, japonês, coreano, chinês tradicional, chinês simplificado. Antes de utilizar este projetor, leia estas instruções.

Este manual de uso está disponible en su totalidad en el CD incluido, como archivo pdf de Adobe Acrobat, en los siguientes idiomas: inglés, frances, alemán,

italiano, noruego, português, español, ruso, japonés, coreano, chino tradicional, chino simplificado. Antes de usar el proyector, lea estas instrucciones.

Ⱦɚɧɧɨɟ ɪɭɤɨɜɨɞɫɬɜɨ ɩɨɥɶɡɨɜɚɬɟɥɹ ɜɩɨɥɧɨɦ ɨɛɴɟɦɟ ɩɪɟɞɫɬɚɜɥɟɧɨ ɧɚ ɩɪɢɥɚɝɚɟɦɨɦ ɤɨɦɩɚɤɬ-ɞɢɫɤɟ ɜɜɢɞɟ pdf-ɮɚɣɥɚ Adobe Acrobat ɧɚ ɫɥɟɞɭɸɳɢɯ

ɹɡɵɤɚɯ: ɚɧɝɥɢɣɫɤɨɦ, ɮɪɚɧɰɭɡɫɤɨɦ, ɧɟɦɟɰɤɨɦ, ɢɬɚɥɶɹɧɫɤɨɦ, ɧɨɪɜɟɠɫɤɨɦ, ɩɨɪɬɭɝɚɥɶɫɤɨɦ, ɢɫɩɚɧɫɤɨɦ, ɪɭɫɫɤɨɦ, ɹɩɨɧɫɤɨɦ, ɤɨɪɟɣɫɤɨɦ,

ɬɪɚɞɢɰɢɨɧɧɨɦ ɢɭɩɪɨɳɟɧɧɨɦ ɤɢɬɚɣɫɤɨɦ. ɉɟɪɟɞ ɢɫɩɨɥɶɡɨɜɚɧɢɟɦ ɩɪɨɟɤɬɨɪɚ, ɩɪɨɱɢɬɚɣɬɟ ɞɚɧɧɵɟ ɢɧɫɬɪɭɤɰɢɢ.

ŘųKПП .ŴЕ<R$Ű֞ඤŜūŉƐ CD ŰAdobe Acrobat ųPDF :P཯༜ŭŜūⲟŚƑūŉƃŞЖᜑų➸⠰ųKПП 

.Ɨřߓ᰻ŉŤťŖƃŞЖ␣⠰Е:NX⠰Е.)⠰Е$O⠰Е3PП⠰ЕBP-P⠰Е?X⠰ЕR⠰ЕᎣᒍ⠰Е⺩ઞ⠰Е‱ת

Ԟઞ⠰Е↭תԞઞ⠰ЖŘų<R$Ɨ؃᰻ŞƐ߰ŰЕKПП .Ɨ྿şŏ⠿ƄŔťŚŉЖ

&' $GREH$FUREDWSGI 

 

Adobe Acrobat (PDF)

동봉된 CD에는 Adobe Acrobat pdf 파일 형식의 사용 설명서가 영어, 프랑스어, 독일어, 이탈리아어, 노르웨이어, 포르투갈어, 스페인어, 러시아어, 일본어, 한국

어, 중국어(번체 및간체)로제공됩니다. 이프로젝터를 사용하기 전에 다음 지침을 읽으십시오.

Déclaration de conformité

Bureau européen : Strawinskylaan 585, 1077 XX Amsterdam, Pays-Bas

Nous déclarons sous notre propre responsabilité que ce projecteur est conforme aux

directives et normes suivantes :

Directive CEM 89/336/CEE, amendée par 93/68/CEE

CEM : EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Directive sur les basses tensions 73/23/CEE, amendée par 93/68/CEE

Sécurité : EN 60950 : 2000

Février 2004

Marques commerciales

Apple, Macintosh et PowerBook sont des marques commerciales ou déposées

d'Apple Computer, Inc. IBM est une marque commerciale ou déposée d'International

Business Machines, Inc. Microsoft, PowerPoint, et Windows sont des marques

commerciales ou déposées de Microsoft Corporation. Adobe et Acrobat sont des

marques de commerce ou des marques déposées de Adobe Systems Incorporated.

Ce mode d’emploi s’applique au modèle GEN101.

Avertissement FCC

Remarque : Cet appareil a été testé et certifié conforme aux limites définies pour un

appareil numérique de classe B, en vertu de l'article 15 des réglementations de la

FCC. Ces limitations ont été conçues afin d'assurer une protection raisonnable contre

toute interférence nuisible pour une installation résidentielle. Cet équipement

produit, utilise et peut rayonner de l’énergie à haute fréquence et, s’il n’est pas

installé et utilisé conformément aux instructions, peut créer des interférences avec les

communications radio. Cependant, il n’existe aucune garantie qu’il ne se produira

pas d’interférence dans une installation particulière. Si cet équipement cause des

interférences à la réception radio ou télévision, ce qui peut être déterminé en arrêtant

puis en mettant l’équipement en marche, l’utilisateur est encouragé à tenter d’y

remédier en prenant l'une (ou plusieurs) des mesures suivantes :

— réorienter ou déplacer l’antenne de réception ;

— augmenter la distance entre l’équipement et le récepteur ;

— brancher l’équipement dans une prise connectée à un circuit différent de celui sur

lequel le récepteur est branché ;

— consulter le vendeur ou un technicien radio/télévision qualifié pour obtenir de

l’aide.

Canada

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Approbations d'organismes

UL, CUL, GOST

D’autres approbations spécifiques à des pays peuvent s’appliquer. Veuillez vous

reporter à l’étiquette d’homologation du produit.

Table des matières

Introduction 5

Positionnement du projecteur 7

Guide des connecteurs du projecteur et des appareils 8

Raccordements de l'ordinateur 8

Raccordements vidéo8

Raccordement d'une source ordinateur 11

Connexions d'ordinateur exigées 11

Connexions d'ordinateur optionnelles 11

Affichage d'une image de source ordinateur 12

Réglage de l'image 13

Utilisation du projecteur avec Windows 98 pour

la première fois 14

Raccordement d'un appareil vidéo16

Raccordements d’appareils vidéo17

Raccordement vidéo composite 17

Raccordement S-vidéo17

Raccordement VGA 18

Affichage vidéo19

Réglage de l'image 19

Arrêt du projecteur 21

Dépannage de l'installation 21

Utilisation de la télécommande 29

Utilisation de l'audio 30

Utilisation des boutons du clavier 31

Optimisation des images provenant d'un ordinateur 32

Fonctions de présentation 32

Optimisation des images vidéo33

Personnalisation du projecteur 33

Utilisation des menus 34

Menu Image 35

Menu Paramètres 38

Entretien 41

Nettoyage de l'objectif 41

Changement de la lampe de projection 41

Nettoyage des filtres du boîtier de lampe 43

Utilisation du verrou de sécurité43

Annexe 44

Taille de l'image projetée44

Comportement du voyant rouge et erreurs de projecteur 44

Si vous êtes un utilisateur chevronnédes systèmes de projection, utilisez la

fiche de démarrage rapide qui accompagne le projecteur. Pour des détails

complets sur le branchement et le fonctionnement du projecteur, reportez-

vous àce mode d'emploi.

Importantes consignes de sécuritépendant le fonctionnement

•Placez le projecteur en position horizontale, àun angle de 15 degrés

maximum par rapport àl'axe.

•Placez le projecteur dans un lieu bien aéréen veillant àce que les prises

ou les sorties d'air ne soient pas obstruées. Ne placez pas le projecteur

sur une nappe ou tout autre revêtement mou qui pourrait obstruer les

évents.

•Placez le projecteur àune distance minimum de 1,2 m (4 pieds) des

bouches de chauffage ou de refroidissement.

•N'utilisez que les systèmes de montage au plafond InFocus.

•N'utilisez que le cordon électrique fourni. L'utilisation d'une barrette de

protection contre les surtensions est recommandée.

•Consultez ce manuel pour les marches àsuivre de démarrage et d'arrêt.

•Dans le cas, peu probable, d'une cassure de la lampe, mettez au rebut

tous les produits comestibles proches et nettoyez soigneusement

l'espace environnant ainsi que tous les côtés du projecteur. Lavez-vous

les mains après avoir nettoyéla surface et manipuléla lampe cassée. La

lampe de ce projecteur contient un très petite quantitéde mercure.

Mettez-la au rebut en respectant les diverses réglementations en

vigueur. Pour de plus amples informations, voir www.eiae.org.

Suivez ces instructions pour optimiser la qualitéde l'image et la durée de

service de la lampe au cours de l'utilisation du projecteur.

0,6m(2pieds)

Ne placez rien (ni personnes ni objets) sur 60 cm (2 pieds) le long du projecteur.

Pour un montage au plafond, cette longueur doit être de 1,5 mètres (5 pieds).

1,5 m (5 pieds)

Introduction

Votre nouveau projecteur numérique est facile d'emploi, aussi bien pour ses

branchements que son utilisation et son entretien. De plus, sa souplesse lui

permet d’être utilisépour des présentations professionnelles ou personnelles.

Dotéd’une résolution native SVGA 800x600, il est compatible avec une

gamme étendue d’ordinateurs et d’appareils vidéo, notamment :

•La plupart des magnétoscopes, des lecteurs DVD (affichage progressif

et entrelacé), de lecteurs DVD (formats 480 p et 576p), des sources

HDTV (formats 1080i, 1035i et 720P HDTV), des syntoniseurs (tuners)

de réception de télévision diffusée ou par satellite, des camescopes, des

jeux vidéo et des lecteurs de disques lasers.

•Ordinateurs compatibles IBM, y compris les portables, jusqu'à

1024x768 en résolution.

•Ordinateurs Apple®Macintosh®et PowerBook®jusqu’à 1024x768 en

résolution.

Accessoires

Les accessoires standard qui accompagnent le projecteur figurent sur la liste

des articles emballés incluse.

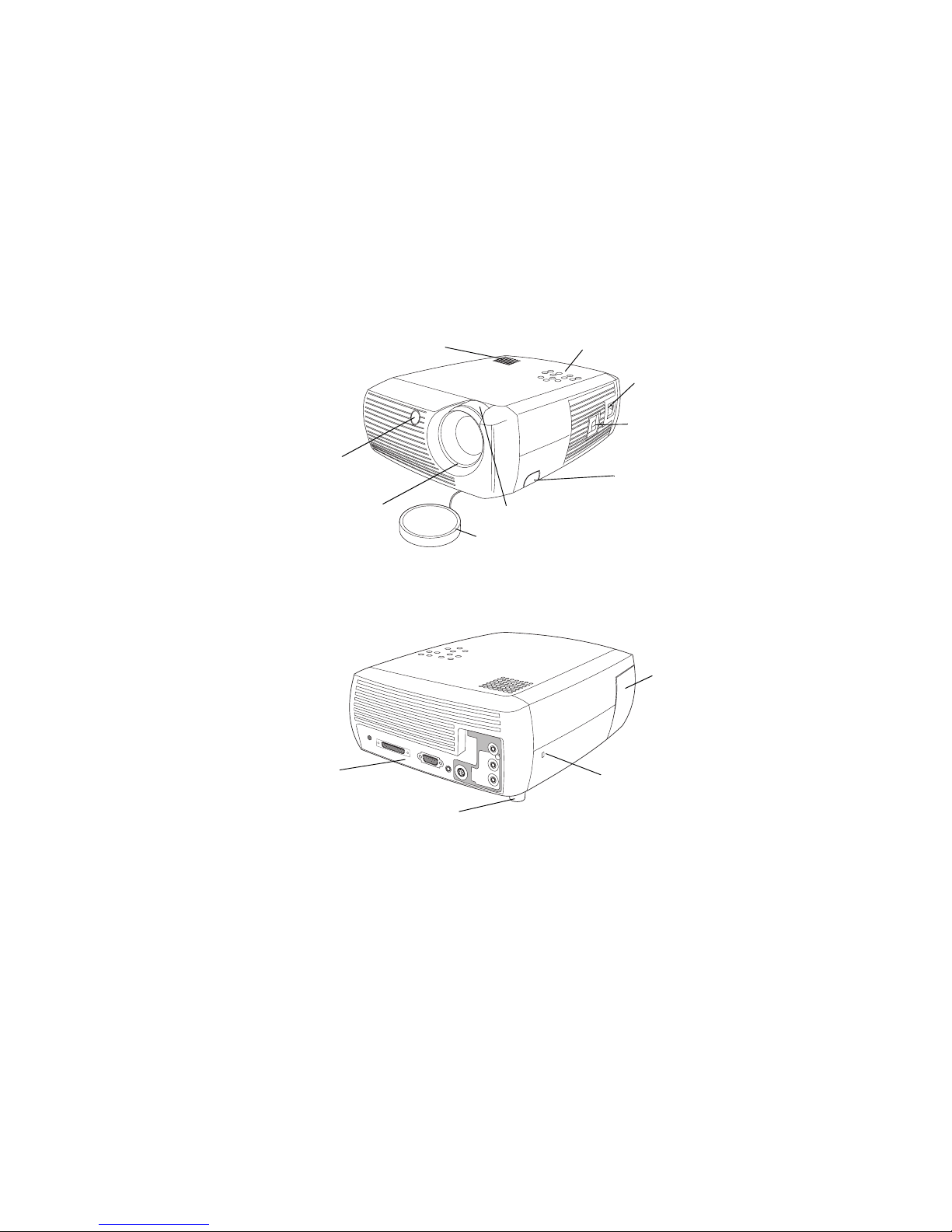

clavier

bouton de

mise au point

récepteur

de télécommande

cordon

interrupteur

zoom (anneau épais)

haut-parleur

capuchon de l'objectif

d'alimentation

connecteur

général

déverrouillage

du pied réglable

avec attache

(anneau mince)

(IR)

panneau verrou de sécurité

lampe

élévateur

réglable

connecteur

boîtier

volet

Panneau de connexion

Le projecteur est dotéd’options de branchement d'ordinateurs et de vidéo :

•M1 pour ordinateur et vidéo

•S-vidéo

•Audio/vidéo RCA composite

Le projecteur est également dotédes connecteurs suivants :

•Sortie du moniteur

•Sortie audio

•Sortie CC 12 volts (voir ci-dessous)

Sortie CC 12 volts

Un déclenchement de mini-jack de 3,5 mm fournit une sortie CC 12 volts. La

sortie est constante lorsque le projecteur est en marche. Elle est utile dans de

nombreux cas. Par exemple, si vous branchez votre écran de projection à

une sortie CC 12 volts avec le câble qui accompagne votre écran, à

l’allumage du projecteur, l’écran se déplace vers le bas et àl’extinction du

projecteur, l’écran reprend sa position de stockage. Pour utiliser la sortie CC

12 volts, vous devez d’abord retirer le capuchon de sécurité.

Ordinateur M1 Moniteur S-vidéo

RCA

12 volts Audio

Sortie CC sortie

audio/visuel

Sortie CC 12 volts

+12 v terre

capuchon de 3,5 mm

par exemple, vers relais d'écran (voir le fabricant de l'écran

pour des détails)

Positionnement du projecteur

Pour déterminer l’emplacement du projecteur, considérez la taille et la

forme de votre écran, les emplacements des prises de courant et la distance

entre le projecteur et les autres appareils. Voici quelques règles

élémentaires :

•Positionnez le projecteur sur une surface plane àangle droit avec

l’écran. Le projecteur doit être au minimum à1,49 m (4,9 pieds) de

l’écran de projection.

•Positionnez le projecteur àmoins de 3 mètres (10 pieds) de la source de

courant et de 1,8 mètres (6 pieds) de l’appareil vidéo (sauf si vous

disposez de rallonges). Pour assurer un accès adéquat aux câbles, ne

placez pas le projecteur àmoins de 0,15 m (6 pouces) du mur ou d’un

autre objet.

•Si vous installez le projecteur au plafond, reportez-vous au guide

d’installation du Kit de montage plafond pour plus de détails. Pour

inverser l’image projetée, reportez-vous à«Montage au plafond »

page 38. Nous recommandons l'utilisation d'un montage au plafond

agréé par InFocus.

•Positionnez le projecteur àla distance voulue par rapport àl’écran. La

distance entre l’objectif du projecteur et l’écran, le réglage du zoom et le

format vidéo déterminent la taille de l’image projetée. L'illustration en

haut àdroite montre trois tailles d’images projetées. Pour plus de

détails sur les tailles d’image àdes distances différentes, reportez-vous

à«Taille de l'image projetée », page 44.

•L'image sort du projecteur àun certain angle. Ce décalage d’image est

de 112,2 % lorsque le projecteur est au format 4:3 (mode par défaut). Ce

qui signifie que si vous avez une image de 3 mètres cm de haut, le bas

de l'image est à27 cm au-dessus du centre de l'objectif.

•Le décalage d’image est de 132,9% lorsque le projecteur est au format

16:9. Ce qui signifie que si vous avez une image de 3 mètres de haut, le

bas de l'image est à1 mètre au-dessus du centre de l'objectif.

•Reportez-vous à«Raccordement d'un appareil vidéo », page 16 pour

plus de détails sur les modes 16:9 et 4:3.

3,3pi

12,5pi

5pi

4,8 pi 7,5 pi 19 pi

bas de l’image

10 pi (3 mètres)

Angle de projection au

centre de l’objectif

de haut image

37,1 cm (1,22 pieds)

au dessus du centre

de l’objectif

format 4:3 (par défaut)

bas de l’image

10 pi (3 mètres)

Angle de projection au

centre de l’objectif

de haut image

1 m (3,29 pieds)

au dessus du centre

de l’objectif

format 16:9 (par défaut)

Guide des connecteurs du projecteur et des appareils

L’illustration et le tableau suivants vous aideront àdéterminer les connecteurs àutiliser pour obtenir la meilleure résolution de vos dispositifs d'entrée,

comme les ordinateurs, les magnétoscopes standard, les lecteurs DVD (progressifs et entrelacés), les appareils de télévision haute définition (formats 1080i,

1035i, et 720P HDTV), les télévisions et les tuners satellites, les camescopes, les jeux vidéo (progressifs et entrelacés) et les lecteurs de disque laser.

Raccordements de l'ordinateur

Les branchements informatiques impliquent le raccordement des terminaisons VGA et USB du câble d’ordinateur fourni àun ordinateur et le raccordement

de l’autre extrémité(M1) àl’entrée computer in (entrée d’ordinateur) sur le projecteur. La partie USB du câble d’ordinateur permet de faire avancer les

diapositives d’une présentation PowerPoint™via une télécommande. Voir page 11 pour des informations sur l'installation de l'ordinateur et du projecteur.

Raccordements vidéo

La première étape des raccordements vidéo consiste àchoisir le type de connecteur de sortie àraccorder au projecteur. Si le matériel vidéo dispose de

plusieurs sorties, sélectionnez celle qui offre la qualitéoptimale. Vos options sont S-video (qualitésupérieure) et Composite video (qualitémoindre).

Si vous connectez le projecteur àune source de télévision haute définition, le connecteur M1 du projecteur, étiquetécomputer in doit être utilisé. Rappel :

la télévision haute définition et les sources progressives doivent être gérées par le connecteur de l’ordinateur du projecteur. Vous pouvez aussi utiliser un

adaptateur M1 vers composant (accessoire disponible en option) pour raccorder des connecteurs de composants d’une source progressive au projecteur.

Le port S-vidéo ne fonctionne pas avec des sources progressives.

entrée ordinateur moniteur S-vidéo

connecteurs d'entrée du projecteur

(sortie)

(sources HDTV et

progressive)

audio/visuel

12 volts sortie audio

Sortie CC

(composite)

(audio out)

Andere Handbücher für C110

Inhaltsverzeichnis

Andere Ask Proxima Projektor Handbücher

Ask Proxima

Ask Proxima Impact 64 Bedienungsanleitung

Ask Proxima

Ask Proxima DP6860 Bedienungsanleitung

Ask Proxima

Ask Proxima C445+ Bedienungsanleitung

Ask Proxima

Ask Proxima C500 Kurzanleitung zur Einrichtung

Ask Proxima

Ask Proxima C410 Bedienungsanleitung

Ask Proxima

Ask Proxima E3000 series Bedienungsanleitung

Ask Proxima

Ask Proxima Impact WSX Bedienungsanleitung

Ask Proxima

Ask Proxima DP5800 Bedienungsanleitung

Ask Proxima

Ask Proxima C300 Bedienungsanleitung

Ask Proxima

Ask Proxima C180 C180 C180 Bedienungsanleitung

Ask Proxima

Ask Proxima S400 series Bedienungsanleitung

Ask Proxima

Ask Proxima Impact 24 Bedienungsanleitung

Ask Proxima

Ask Proxima C170 Bedienungsanleitung

Ask Proxima

Ask Proxima Ovation 842 Bedienungsanleitung

Ask Proxima

Ask Proxima C445+ Bedienungsanleitung

Ask Proxima

Ask Proxima M2+ Bedienungsanleitung

Ask Proxima

Ask Proxima Impression A6+ Bedienungsanleitung

Ask Proxima

Ask Proxima C250 Bedienungsanleitung

Ask Proxima

Ask Proxima C440 Bedienungsanleitung

Ask Proxima

Ask Proxima IN35W Bedienungsanleitung

Ask Proxima

Ask Proxima C200 (DP6500x) Bedienungsanleitung

Ask Proxima

Ask Proxima Impression A8 Bedienungsanleitung

Ask Proxima

Ask Proxima Ultralight DS1 Bedienungsanleitung

Ask Proxima

Ask Proxima UltraLight DX2 Bedienungsanleitung

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Sony

Sony VPL-HS10 Marketing Specifications & Features Bedienungsanleitung

Sony

Sony VPL-HW65ES Service-Handbuch

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

InFocus

InFocus LitePro 560 Bedienungsanleitung

Sony

Sony SRX-R815P Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung
