User’s

Guide

InFocus Corporation

27700B SW Parkway Avenue

Wilsonville, Oregon 97070-9215

1-800-294-6400 •503-685-8888

Fax: 503-685-8887

http://www.infocus.com

In Europe:

InFocus International B.V.

Strawinskylaan 585

1077 XX Amsterdam,The Netherlands

Phone: +31 20 579 2000

Fax: +31 20 579 2999

In Asia:

238A Thomson Road

#18-01/04 Novena Square

Singapore 307684

Telephone: (65) 6334-9005

Fax: (65) 6333-4525

>>>>>>>

6553C160C180_UG.qxd 11/21/03 12:02 PM Page 1

Declaración de conformidad

Fabricante: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon

97070 EE.UU.

Oficina Europea: Strawinskylaan 585, 1077 XX Amsterdam, Países Bajos

Declaramos bajo nuestra única responsabilidad que este proyector cumple con las

siguientes normas y directivas:

Directiva de compatibilidad electromagnética (EMC) 89/336/EEC, enmendada

por 93/68/EEC

EMC: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Directiva de baja tensión 73/23/EEC, enmendada por 93/68/EEC

Seguridad: EN 60950: 2000

diciembre de 2003

Marcas comerciales

Apple, Macintosh y PowerBook son marcas comerciales o marcas registradas de

Apple Computer, Inc. IBM es una marca comercial o una marca registrada de

International Business Machines, Inc. Microsoft, PowerPoint y Windows son marcas

comerciales o marcas registradas de Microsoft Corporation. Adobe y Acrobat son

marcas comerciales o marcas registradas de Adobe Systems Incorporated. InFocus,

ProjectorNet y LP son marcas comerciales o marcas registradas de InFocus

Corporation.

Advertencia de la Comisión Federal de Comunicaciones (Federal

Communications Commision, FCC)

Este equipo ha sido probado y cumple con los límites de un dispositivo digital de

clase A, según el apartado 15 de las Normas de la FCC. Dichos límites están

diseñados para proporcionar una protección razonable contra interferencias

perjudiciales cuando el equipo se opera en un entorno comercial. Este equipo genera,

utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de

acuerdo con el manual de instrucciones, puede provocar interferencia perjudicial en

comunicaciones de radio. Su operación en un área residencial puede provocar

interferencia perjudicial, en cuyo caso el usuario deberá corregir la interferencia por

cuenta propia.

EN 55022 Advertencia

Éste es un producto de clase A. En un ambiente doméstico puede causar interferencia

radioeléctrica, en cuyo caso el usuario deberá tomar las medidas apropiadas. Su uso

normal es en una sala de conferencias, sala de reuniones o auditorio.

Canadá

Este aparato digital de clase A cumple con la norma ICES-003 canadiense.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Aprobaciones de agencias

UL, CUL, TUV, GOST

Es posible que se apliquen otras aprobaciones específicas de países, por favor, vea la

etiqueta de certificación del producto.

Este Manual de uso se aplica a los modelos LP540, LP640, C160, C180, DP5400x,

DP6400x, GEN200, und GEN201.

InFocus se reserva el derecho de modificar las ofertas y especificaciones de los

productos en cualquier momento sin previo aviso.

Advertencia

Este producto tiene una lámpara que contiene una cantidad muy pequeña de

mercurio. Deséchela según las normas y reglamentos locales, estatales o federales.

Para obtener más información, consulte www.eiae.org.

Contenido

Introducción 5

Conexión a una computadora 7

Conexiones requeridas a una computadora 7

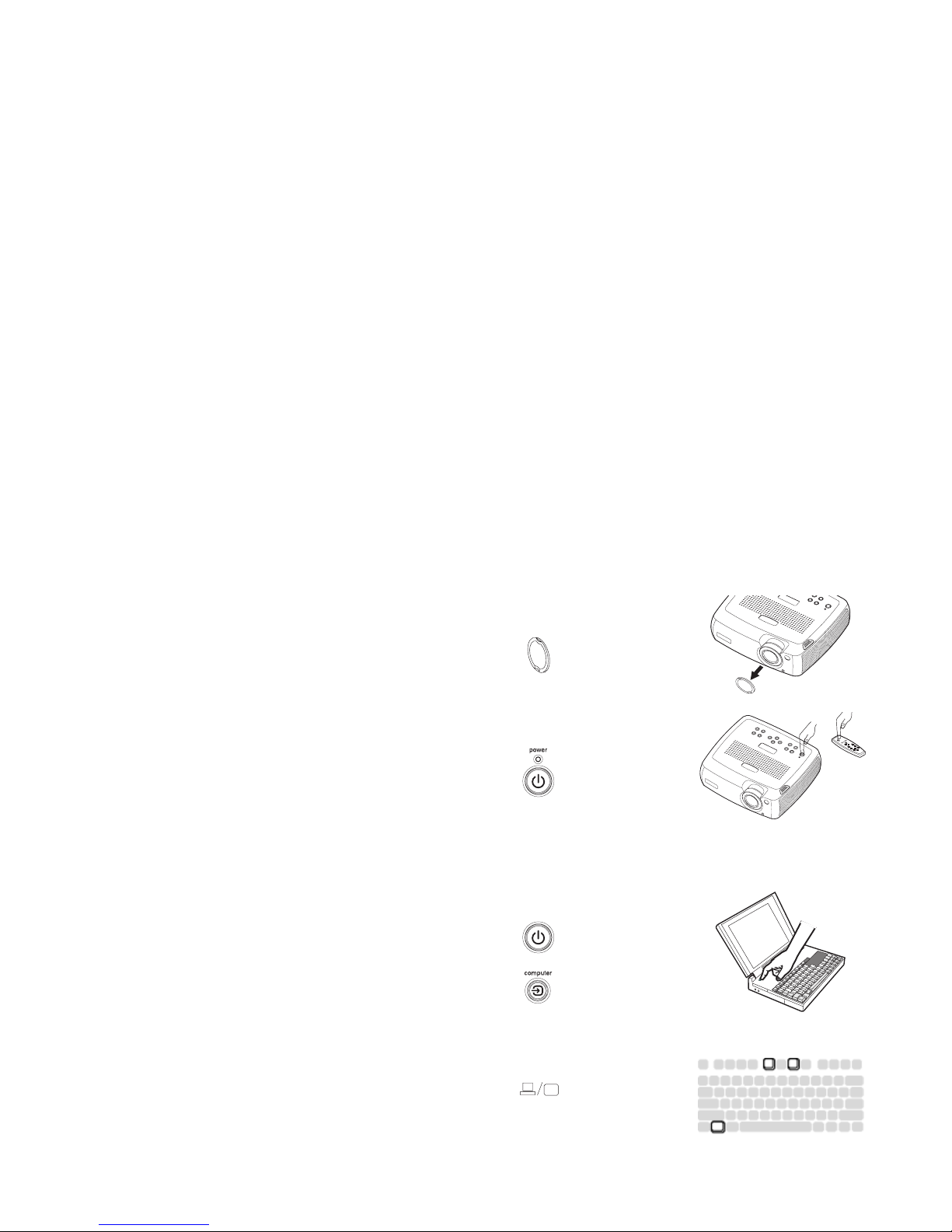

Visualización de una imagen de la computadora 9

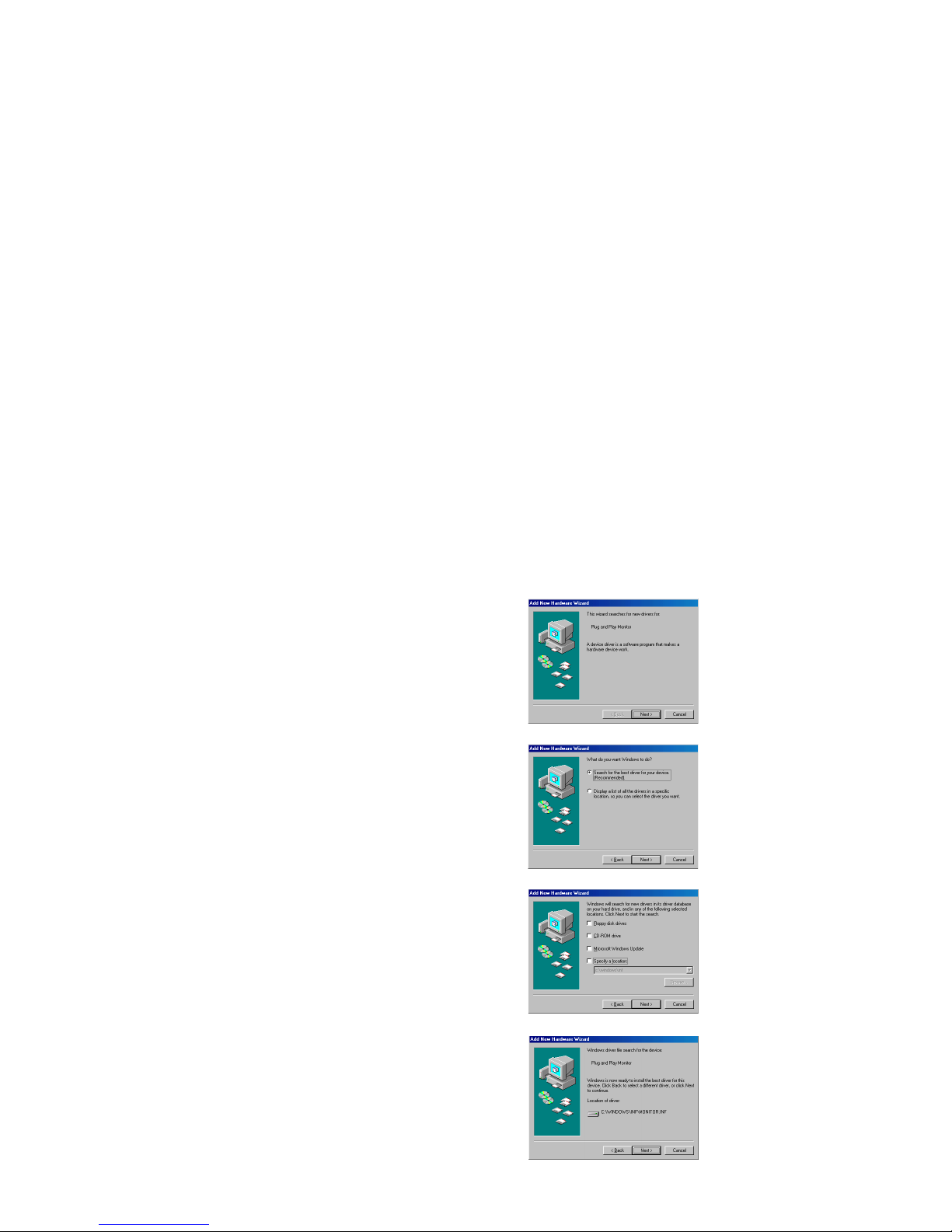

Primer uso del proyector con Windows 98 10

Ajuste de la imagen 12

Cómo conectar a un dispositivo de video 13

Visualización de una imagen de video 14

Cómo parar el proyector 16

Cómo solucionar problemas de configuración 16

Uso de los botones del teclado numérico 24

Uso del control remoto 25

Uso del audio 26

Optimización de imágenes de computadora 27

Características de presentación 27

Optimización de imágenes de video 28

Personalización del proyector 28

Uso de los menús 29

Menú Imagen 30

Menú Configuración 33

Mantenimiento 37

Limpieza del lente 37

Reemplazo de la lámpara de proyección 38

Limpieza de los filtros de polvo 40

Uso de la traba de seguridad 40

Apéndice 41

Accesorios 41

Comportamiento del LED rojo y errores del proyector 42

Tamaño de la imagen proyectada 42

Si tiene experiencia en la configuración de sistemas de presentación, utilice

la tarjeta de Inicio rápido incluida. Para obtener detalles completos sobre

cómo conectar y operar el proyector, consulte este Manual de uso. Las

versiones electrónicas de esta guía multilingüe del usuario están

disponibles en el CD incluido, así como en nuestro sitio Web.

Dicho sitio Web también contiene especificaciones técnicas (una calculadora

interactiva del tamaño de la imagen, comandos de activación para

computadoras portátiles, salidas de patillas de conectadores, un glosario y

la hoja de datos del producto), una tienda virtual para comprar accesorios y

una página para el registro en línea. Vea el interior de la tapa posterior para

obtener una lista de todos los números de contacto y direcciones de Internet

pertinentes.

Consideraciones importantes sobre la operación para su seguridad

• Coloque el proyector en una posición horizontal que no supere los

15 grados de descentramiento del eje.

• Coloque el proyector en un área bien ventilada, sin obstrucciones en las

ventilaciones de entrada ni de escape. No coloque el proyector sobre un

mantel de mesa u otro tapete blando que pueda bloquear las ranuras de

ventilación.

• Ubique el proyector al menos a 4 pies (1.2 m) de distancia de cualquier

ventilación de calefacción o refrigeración.

• Utilice únicamente instalaciones de techos aprobadas.

• Utilice únicamente el cable de alimentación suministrado. Se

recomienda un prolongador tomacorriente con protección contra

sobretensiones transitorias.

• Consulte este manual para conocer los procedimientos de encendido y

apagado correctos.

• En el caso improbable de que la lámpara se funda, deseche todos los

elementos comestibles que se encuentren en la zona y limpie bien el

área a lo largo de los laterales del proyector. Lávese las manos luego de

limpiar el área y manipular la lámpara rota. Este producto tiene una

lámpara que contiene una cantidad muy pequeña de mercurio.

Deséchela según las normas y reglamentos locales, estatales o federales.

Para obtener más información, consulte www.eiae.org.

Siga estas instrucciones para garantizar la calidad de la imagen y la

duración de la lámpara durante la vida útil del proyector. No hacerlo puede

afectar la garantía. Para obtener los detalles completos de la garantía, vea la

sección Garantía al final de este Manual de uso.

computer2network

monitorout

audioout

audioin

audio in

serialcontrol

computerin

computer1

video2

videoin

RS-video1

0.6 m (2 pies)

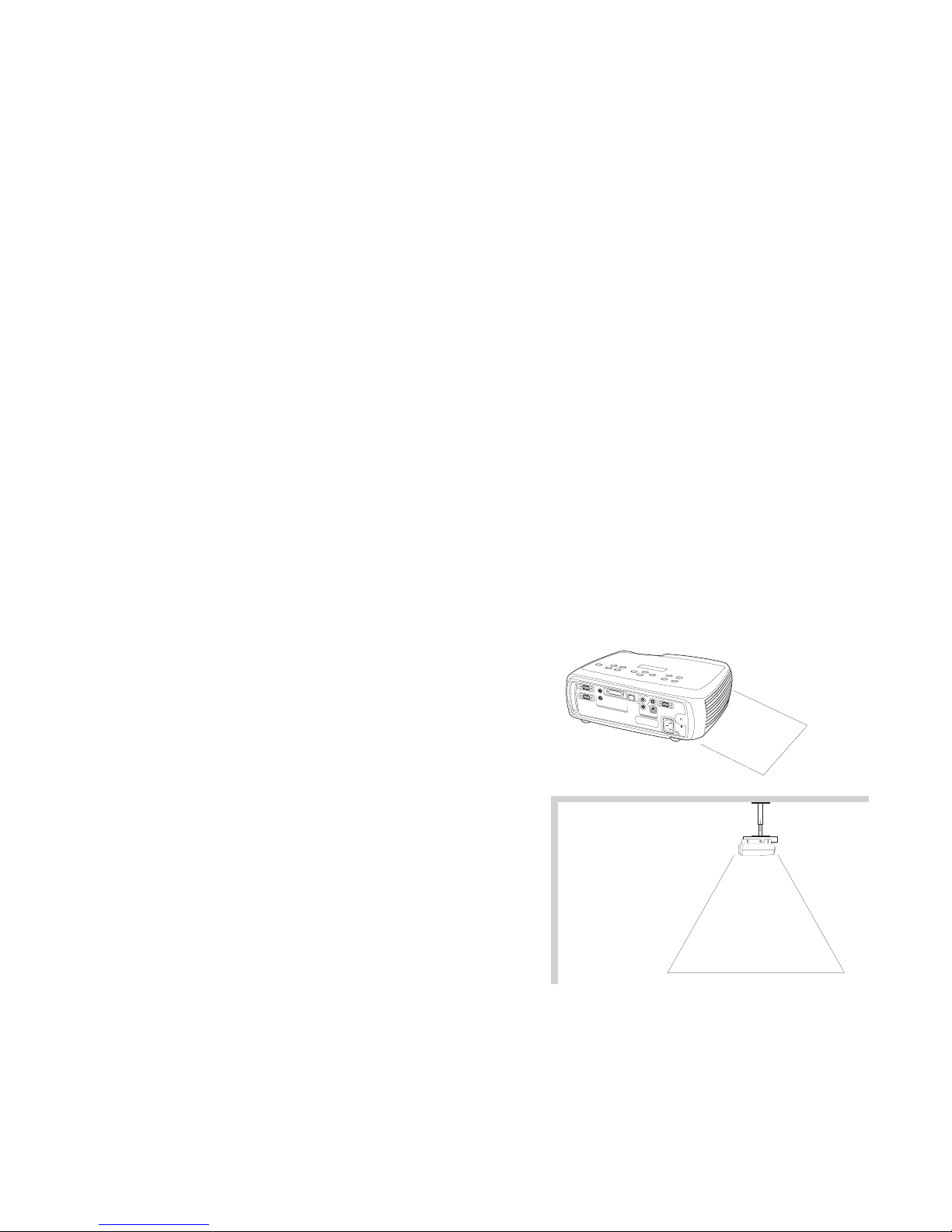

El área de dos pies (0.6 m) junto al proyector debe estar libre de objetos y personas.

Para aplicaciones de montaje al techo, esta área debe ser de cinco pies (1.5 m).

1.5m (5 ft)

Introducción

Su nuevo proyector digital tiene entradas de computadora y de video, y

posee resolución XGA de 1024x768. El proyector es fácil de conectar, usar y

mantener. Una Pantalla Interactiva en la parte superior del proyector le

proporciona información constante sobre el estado del mismo.

Registro en línea

Registre su proyector en línea en nuestro sitio Web y recibirá actualizaciones

del producto, anuncios e incentivos de registro. Vea nuestra dirección en

Internet en el interior de la tapa posterior.

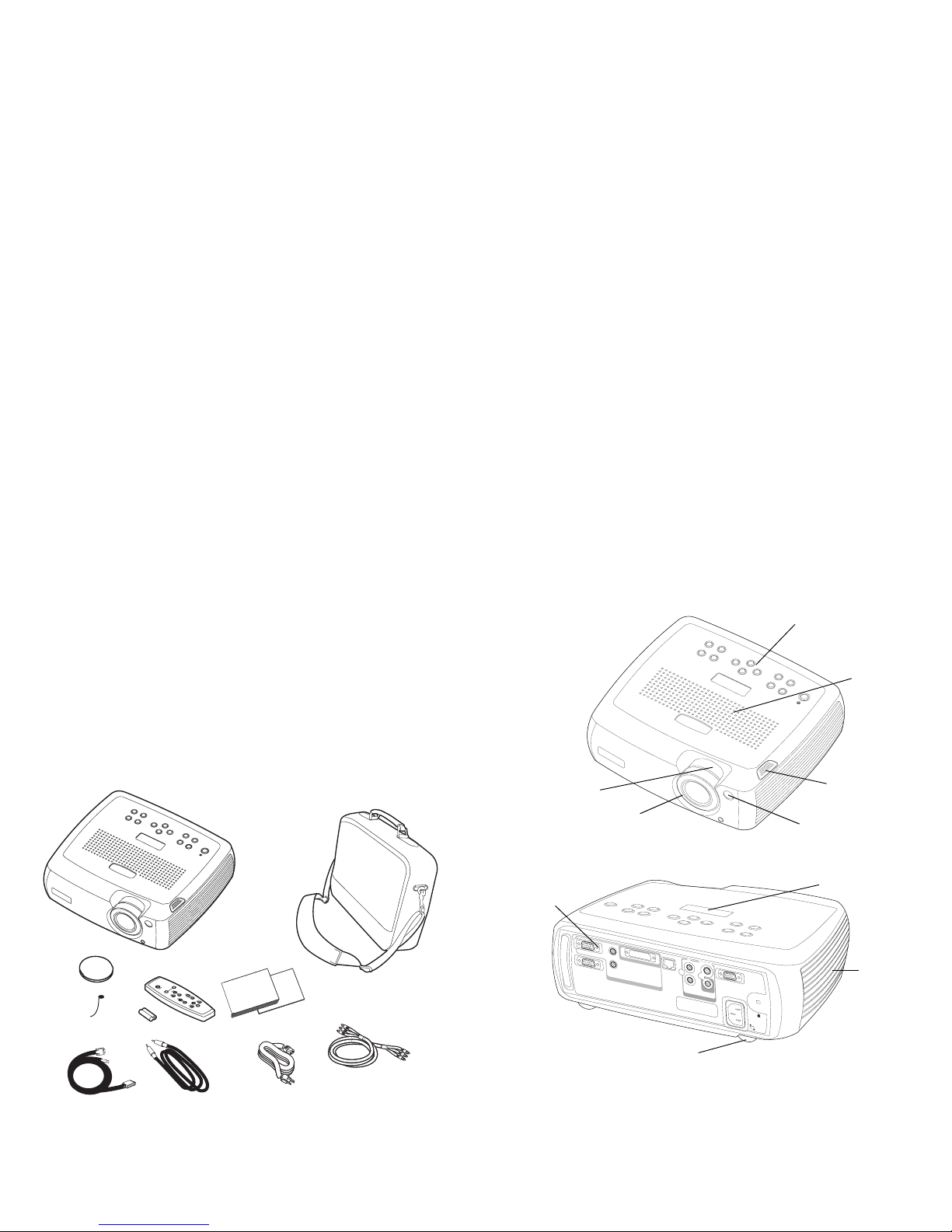

Elementos incluidos

*La cuerda de sujeción de la tapa del lente viene en el Paquete de documentación. Si

lo desea, sujétela a la tapa del lente y al proyector.

Componentes y características del proyector

documentación

control remoto

computadora

de S-video

proyector

tapa del lente

cable de S-video

cable de audio/video

cable de audio

maletín

cuerda de sujeción

de transporte

de la tapa del lente*

botones

externos

aumento de lente

foco

desenganche

Receptor del

del piel elevador

control remoto (IR)

computer2network

monitorout

audioout

audioin

audio in

serialcontrol

computerin

computer1

video2

videoin

RS-video1

conectadores

pie elevador

ventilación

pantalla interactiva

de calor

Panel de conectadores

La versión Estándar tiene un conectador de computadora y dos de video:

• uno M1-D/A (HD, DVI y de computadora)

• uno de S-video

• uno de video compuesto RCA

También tiene un conectador serie RS-232 para control serie. Las

especificaciones y los comandos de la Interfaz de línea de comando (CLI)

están en nuestro sitio Web.

La versión Especial tiene una entrada de computadora VESA adicional (HD,

video componente HD y de computadora) y un conectador RJ-45 para

control de red a través del software ProjectorNet.

Proyección inalámbrica

Puede usar el conectador M1 del proyector junto con el software y

adaptador inalámbrico LiteShowde InFocuspara realizar proyecciones

digitales sin cables. Póngase en contacto con un distribuidor autorizado de

InFocus o visite el sitio Web que figura en el interior de la tapa posterior de

este Manual de uso.

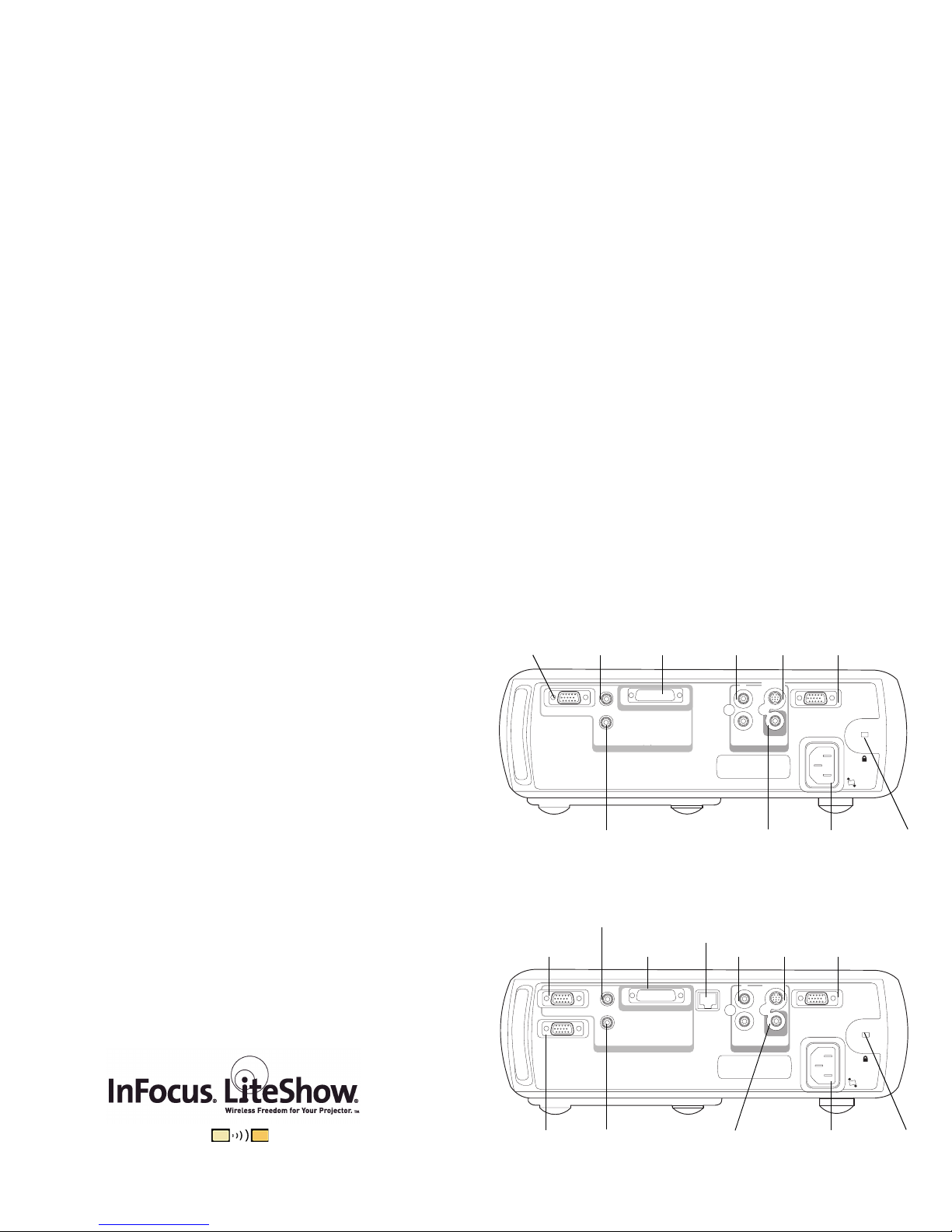

Panel de conectadores de la versión Estándar

Panel de conectadores de la versión Especial

audio out

audio in L

audio in

monitor out serial control

computer in

computer 1

video 2

video in

RS-video 1

seguridadcable

conectador

M1-D/A

s-video

video

computadora

audio

altavoces

externos

(salida de audio) control serie RS232

compuesto

computadora audio

monitor

de alimentación

computer 2 network

monitor out

audio out

audio in L

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

seguridadcable conectador

de alimentación

M1-D/A

monitor

s-video

video

computadora

altavoz externo

(salida de audio)

RJ-45

control serie RS232

VESA computadora computadora audio

audio compuesto

Conexión a una computadora

Conexiones requeridas a una computadora

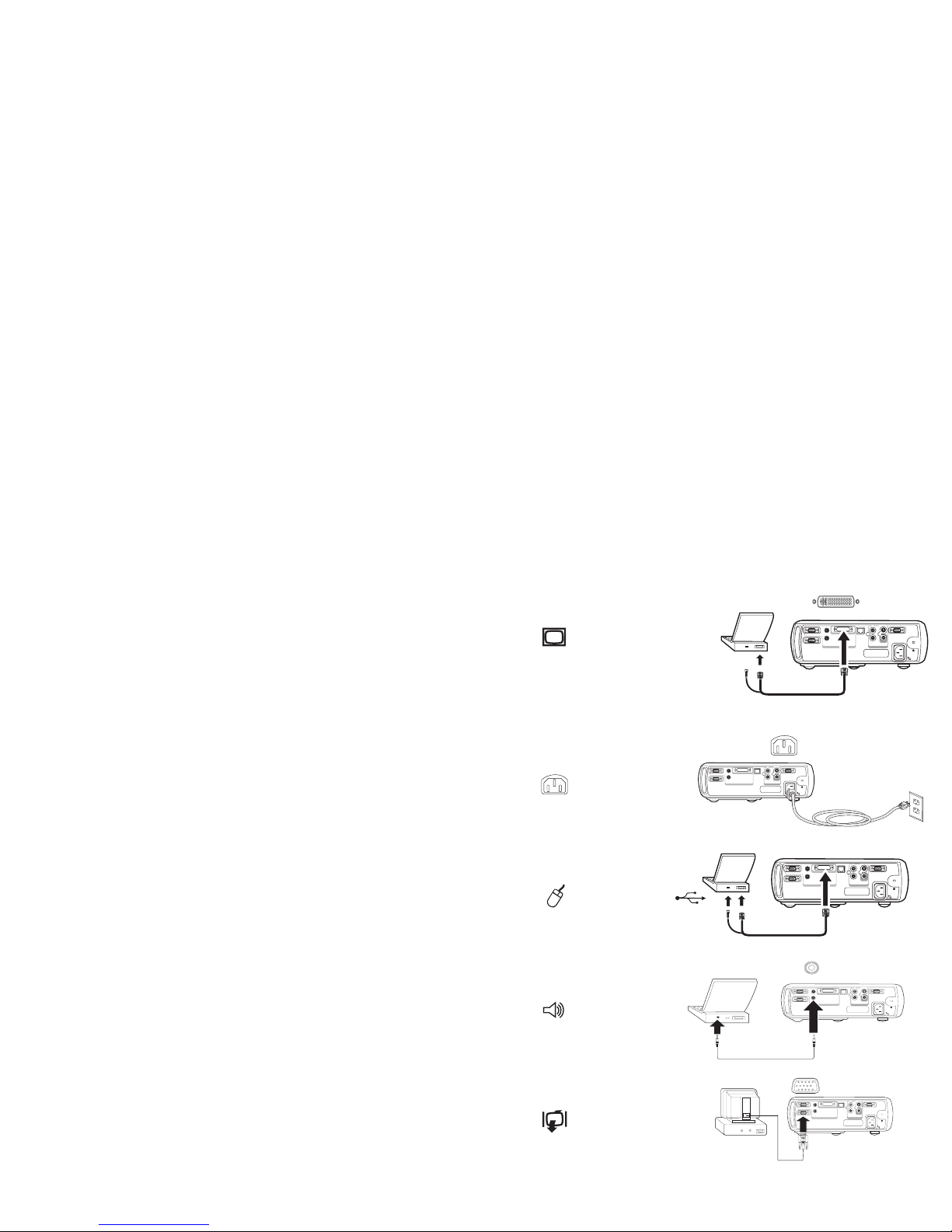

Conecte el extremo negro del cable de la computadora al conectador

Computer 1 (Computadora 1) del proyector. Conecte el extremo azul al

puerto de video de su computadora. Si está utilizando una computadora de

escritorio, primero debe desconectar el cable del monitor del puerto de

video de su computadora.

Conecte el cable de alimentación negro al conectador en la parte posterior

del proyector y a un tomacorriente.

El LED de encendido en el teclado numérico del proyector se ilumina en un

color verde constante.

NOTA: Siempre utilice el cable de alimentación suministrado con el

proyector.

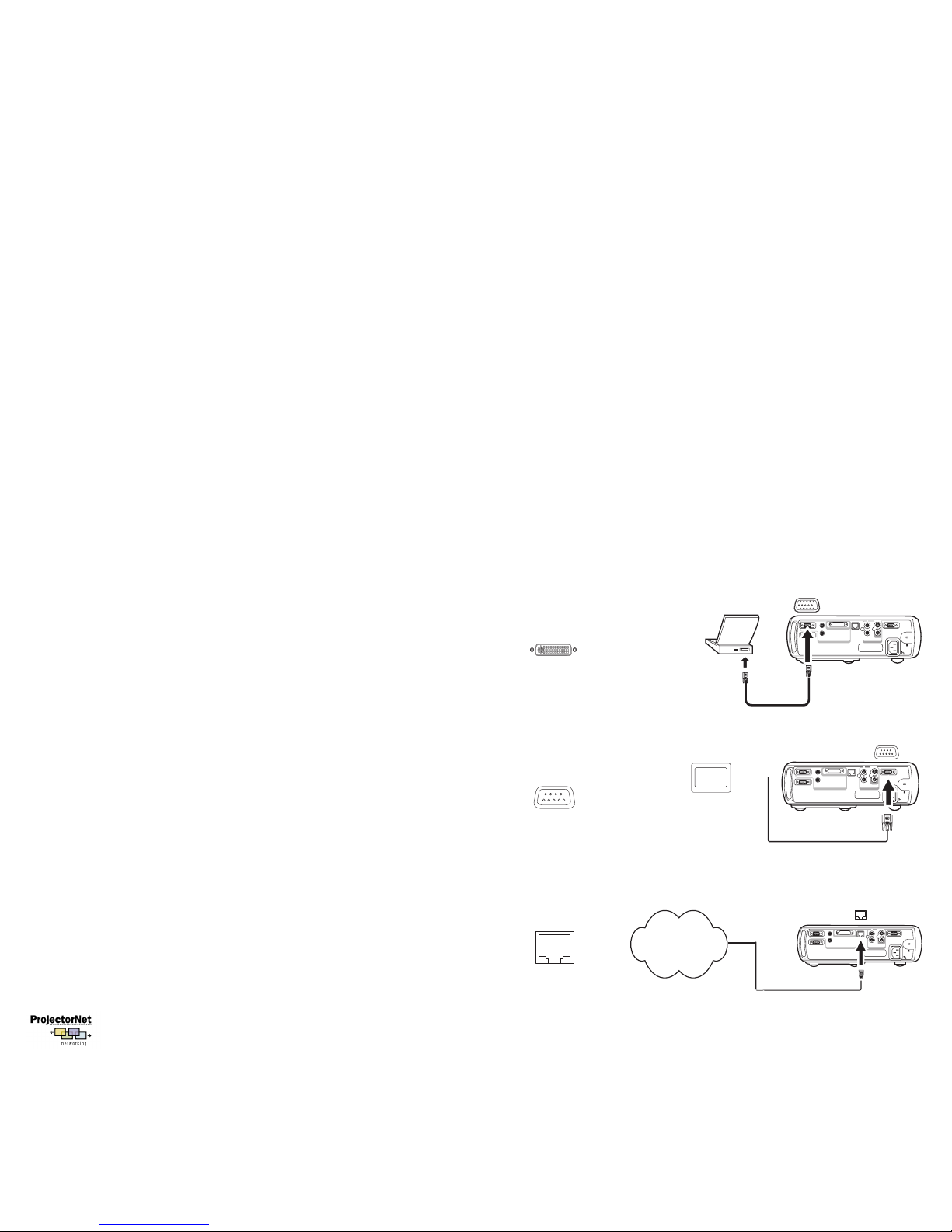

Conexiones opcionales a una computadora

Para avanzar diapositivas en una presentación de PowerPoint utilizando el

control remoto, enchufe el conectador USB del cable de la computadora en

el conectador USB del ratón en su computadora. Los controladores USB

deben estar instalados para utilizar la funcionalidad USB. Para obtener más

información, consulte la página 11.

Para utilizar sonido en su presentación, conecte el cable de audio a su

computadora y al conectador Audio In (Entrada de audio) para

computadora del proyector.

Si está utilizando una computadora de escritorio y desea ver la imagen en la

pantalla de su computadora además de en la pantalla de proyección,

enchufe el cable del monitor al conectador Monitor out (Salida del monitor)

del proyector.

conecte el cable de computadora

computer 2 network

monitor out

audioout

audioin L

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

computer2 network

monitorout

audioout

audioin

serialcontrol

computerin

computer1

video2

videoin

RS-video1

conecte el cable de alimentación

conecte el cable de computadora

computer 2 network

monitor out

audioout

audioin L

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

computer2 network

monitorout

audioout

audioin

serialcontrol

computerin

computer1

video2

videoin

RS-video1

conecte el cable de audio

conecte el cable del monitor

computer2 network

monitorout

audioout

audioin

serialcontrol

computerin

computer1

video2

videoin

RS-video1

Si prefiere conectar su computadora al proyector versión Especial con un

cable VESA opcional, enchufe un extremo del cable al puerto VESA de la

computadora y el otro extremo al conectador azul Computer 2

(Computadora 2) del proyector.

Puede controlar el proyector desde un panel de control LCD o una

computadora conectando un cable RS-232 al conectador Serial (Serie) del

proyector. Comandos específicos de RS-232 en la sección Servicio y Soporte

de nuestro sitio Web.

La versión Especial se puede administrar mediante el software de red

ProjectorNet a través de su conectador Network (Red).

Póngase en contacto con un distribuidor autorizado o visite nuestro sitio

Web para obtener información sobre

ProjectorNet.

conecte el cable VESA

computer 2 network

monitor out

audioout

audioin L

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

conecte el cable RS-232

computer 2 network

monitor out

audioout

audioin L

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

computer 2 network

monitor out

audioout

audioin

audio in

serial control

computer in

computer 1

video 2

video in

RS-video 1

Network

conecte el cable de red

Visualización de una imagen de la

computadora

Retire la tapa del lente.

Presione el botón Power (encendido) en la parte superior del proyector o en

el control remoto.

El LED destella de color verde y se encienden los ventiladores. Cuando la

lámpara se enciende, aparece la pantalla de inicio y el LED queda iluminado

en color verde constante. Puede transcurrir aproximadamente un minuto

hasta que la imagen logre el brillo completo. La Pantalla Interactiva del

proyector indica el estado de inicio.

¿No aparece la pantalla de inicio? Obtenga ayuda en la página 17.

Encienda la computadora.

La imagen de la computadora debe aparecer en la pantalla de proyección.

De lo contrario, presione el botón Computer (Computadora) en el teclado

numérico del proyector.

Asegúrese de que el puerto externo de video de su computadora portátil

esté activado.

Muchas computadoras portátiles no encienden automáticamente el puerto

de video externo cuando se conecta un proyector. Por lo general, se utiliza

una combinación de teclas como FN + F5 para encender y apagar la

visualización externa. Consulte la documentación de su computadora para

obtener información acerca de la combinación de teclas de la misma.

¿No aparece la imagen de la computadora? Presione el botón Auto

Image (Auto-Imagen) en el teclado numérico. Obtenga ayuda en la

página 17.

retire la tapa del lente

presione el botón de encendido

encienda la computadora

active el puerto externo de la computadora portátil

Primer uso del proyector con Windows 98

La primera vez que conecte una computadora con Windows 98 al proyector,

la computadora reconocerá al proyector como “nuevo hardware” y

aparecerá el Asistente para agregar nuevo componente de hardware. Siga

estas instrucciones para utilizar el Asistente para cargar el controlador

adecuado (que fue instalado con su sistema operativo Windows).

Si su computadora opera con Windows 2000, Windows ME o Window XP,

omita estos pasos y vaya a “Ajuste de la imagen” en la página 12.

aHaga clic en Siguiente para comenzar a buscar el controlador.

bAsegúrese de que la frase “Buscar el mejor controlador” esté seleccionada

y haga clic en Siguiente.

cDesactive todas las casillas seleccionadas y haga clic en Siguiente.

Windows localizará el controlador automáticamente. Si este controlador

ha sido eliminado, vuelva a cargarlo utilizando el CD de su sistema

operativo Windows.

dCuando Windows encuentre el controlador, estará listo para instalarlo.

Haga clic en Siguiente.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Ask Proxima Projektor Handbücher

Ask Proxima

Ask Proxima IN35W Bedienungsanleitung

Ask Proxima

Ask Proxima C3000 Series Bedienungsanleitung

Ask Proxima

Ask Proxima 9290 Bedienungsanleitung

Ask Proxima

Ask Proxima C200 (DP6500x) Bedienungsanleitung

Ask Proxima

Ask Proxima Impression 860 Bedienungsanleitung

Ask Proxima

Ask Proxima C440 Bedienungsanleitung

Ask Proxima

Ask Proxima E1655-A Bedienungsanleitung

Ask Proxima

Ask Proxima C440 (DP8400X) Bedienungsanleitung

Ask Proxima

Ask Proxima A3100 - Bedienungsanleitung

Ask Proxima

Ask Proxima E1655U Bedienungsanleitung

Ask Proxima

Ask Proxima M20 Bedienungsanleitung

Ask Proxima

Ask Proxima Impact 21 Bedienungsanleitung

Ask Proxima

Ask Proxima C440 Bedienungsanleitung

Ask Proxima

Ask Proxima A6 Compact Bedienungsanleitung

Ask Proxima

Ask Proxima C105 (DP6155) Bedienungsanleitung

Ask Proxima

Ask Proxima C445+ Bedienungsanleitung

Ask Proxima

Ask Proxima E2465 Bedienungsanleitung

Ask Proxima

Ask Proxima C300 Bedienungsanleitung

Ask Proxima

Ask Proxima DP5900 Bedienungsanleitung

Ask Proxima

Ask Proxima C110 Bedienungsanleitung

Ask Proxima

Ask Proxima E3000 series Bedienungsanleitung

Ask Proxima

Ask Proxima A4 Compact Bedienungsanleitung

Ask Proxima

Ask Proxima C420 (DP8200X) Bedienungsanleitung

Ask Proxima

Ask Proxima C175 Bedienungsanleitung

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Sony

Sony VPL-HS10 Marketing Specifications & Features Bedienungsanleitung

Sony

Sony VPL-HW65ES Service-Handbuch

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

InFocus

InFocus LitePro 560 Bedienungsanleitung

Sony

Sony SRX-R815P Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung
