Where solutions begin

ISO 9001:2000 Certified Company

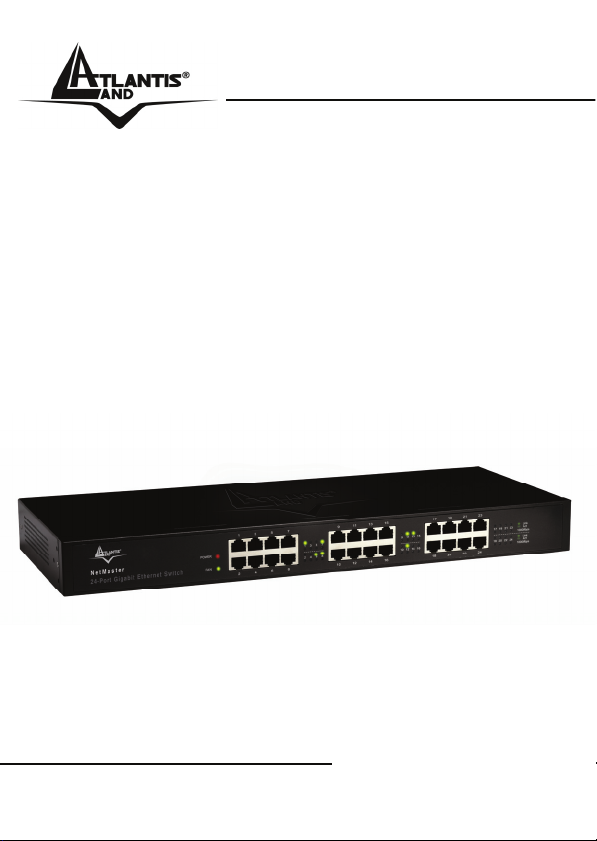

16/24 Ports Gigabit

Ethernet Rack Switch

A02-G16

A02-G24

MULTILANGUAGE

Quick Start Guide

A02-G16(24)[V1.1]_GX01

MultiLanguage Quick Start Guide

ITALIANO

Questo prodotto è coperto da garanzia Atlantis Land Fast-Swap della durata di 3

anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in

Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

This product is covered by Atlantis Land 3 years Fast-Swap warranty. For more

detailed informations please refer to the web site www.atlantis-land.com.

For more detailed instructions on configuring and using this device, please refer to the

online manual.

FRANCAIS

Ce produit est couvert par une garantie Atlantis Land Fast-Swap de 3 ans. Pour des

informations plus détaillées, référez-vous svp au site Web www.atlantis-land.com.

DEUTSCH

Dieses Produkt ist durch die Atlantis Land 3 Jahre Fast-Swap Garantie gedeckt. Für

weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-land.com.

ESPAÑOL

Este producto esta cubierto por Atlantis Land con una garantía Fast-Swap de 3 años.

Para mayor información diríjase a nuestro sitio Web www.atlantis-land.com.

MultiLanguage Quick Start Guide

The award of the information is facultative, but its lack will prevent ATLANTIS LAND®

from starting the Guarantee process requested.

The Atlantis Land logo is a registered trademark of Atlantis Land S.p.A. All other

names mentioned mat be trademarks or registered trademarks of their respective

owners. Subject to change without notice. No liability for technical errors and/or

omissions.

iis

..a

lla

iis

-l

lla

..c

Registration on the web site www.atlantis-land.com within 15

days from the purchase of the product dismiss the customer from

showing a valid proof of purchase (Sale Receipt or Invoice) in case

of the request of intervention. For further information we invite you

to look at our web site at the section WARRANTY.

MultiLanguage Quick Start Guide

INDEX

ITALIANO

1 Panoramica Generale.............................................................................................. 9

1.1 Tecnologia Gigabit Ethernet ...................................................................... 9

1.2 Tecnologia Fast Ethernet........................................................................... 9

1.3 Tecnologia Switching................................................................................10

2 Caratteristiche..........................................................................................................10

3 Installazione.............................................................................................................11

3.1 Contenuto della Confezione......................................................................11

3.2 Installazione Desktop................................................................................11

3.3 Installazione Rack.....................................................................................12

3.4 Accensione e messa in opera...................................................................13

3.5 Panello Frontale........................................................................................13

3.6 Panello Posteriore ....................................................................................14

4 Supporto Offerto ......................................................................................................14

ENGLISH

1 Introduction.............................................................................................................17

1.1 Gigabit Ethernet........................................................................................17

1.2 Switching Technology...............................................................................17

2 Features ..................................................................................................................18

3 Unpacking and Setup...............................................................................................19

3.1 Package Contents ....................................................................................19

3.2 Mountig the Switch on a Desk...................................................................19

3.3 Mounting the Switch in a rack ...................................................................21

3.4 Power On..................................................................................................22

3.5 Front Panel...............................................................................................22

3.6 Rear Panel................................................................................................23

4 Product Support.......................................................................................................23

FRANCAIS

1 Introduction..............................................................................................................27

1.1 GigaBit Ethernet .......................................................................................27

1.2 Fast Ethernet ............................................................................................27

1.3 Switching Technology...............................................................................27

2 Principales caractéristiques .....................................................................................28

3 Installation ...............................................................................................................28

3.1 Contenu de l’emballage ............................................................................29

MultiLanguage Quick Start Guide

3.2 Installation Desktop ..................................................................................29

3.3 Rack Mounting..........................................................................................30

3.4 AC Power .................................................................................................31

3.5 Panneau Avant(Voyants)..........................................................................31

3.7 Panneau Arrière........................................................................................32

4 Support....................................................................................................................32

ESPANOL

1 Introducción ............................................................................................................35

1.1 Tecnología Gigabit Ethernet .....................................................................35

1.2 Tecnología Fast Ethernet..........................................................................35

1.3 Tecnología de Conmutación (Switching)...................................................36

2 Características.........................................................................................................36

3 Instalación ...............................................................................................................36

3.1 Contenido de la Caja ................................................................................37

3.2 Instalación tipo desktop ............................................................................37

3.3 Rack Montaje............................................................................................38

3.4 AC Power .................................................................................................38

3.5 Panel Frontal ............................................................................................39

3.7 Panel Posterior .........................................................................................40

4 Soporte Técnico.......................................................................................................40

APPENDIX A: Technical Specifications ......................................................................41

A02-G16(24)[V1.1]_GX01(V1.0 July 2007)

ITALIANO

AVVERTENZE

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle

presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori.

Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine,

non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o

incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del

manuale, software e/o hardware.

Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto

a cambiamenti senza preavviso (a tal fine si invita a consultare il sito

www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non

deve essere interpretato come un impegno da parte di Atlantis Land spa che non si

assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo

manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in

altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese

fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in

altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis

Land spa. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o

meno, menzionati in questo manuale sono usati al solo scopo identificativo e

rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in

conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.

Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce il

rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in

modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari

circostanze, potrebbe essere possibile che detti limiti possano essere superati se

utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può

anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle

tolleranze. In questo caso l’utilizzatore è responsabile della “compliance” con i limiti

EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al

di fuori delle limitazioni EMC.

CE Mark Warning

Questo dispositivo appartiene alla classe B. In un ambiente domestico il dispositivo

può causare interferenze radio, in questo caso è opportuno prendere le adeguate

contromisure.

ITALIANO

Dichiarazione di Conformità CE

Questo dispositivo è stato testato ed è risultato conforme alle direttive EMC

89/336/EEC, Direttive a basso voltaggio 73/23/EEC. Questo dispositivo inoltre

soddisfa i seguenti standards:

•EN55022

•EN55024

•EN60950

ITALIANO

La ringraziamo per aver scelto un apparato Atlantis Land, con NetMaster G16/24 è

possibile creare una rete LAN in tecnologia Gigabit capace di soddisfare le più spinte

richieste di velocità.

1 Panoramica Generale

Questo breve capoverso descrive le caratteristiche proprie dello Switch e fornisce

alcune informazioni di carattere generale sulla tecnologia di switch Fast/Giga

Ethernet.

1.1 Tecnologia Gigabit Ethernet

Gigabit è un’estensione della IEEE 802.3 Ethernet che utilizza la stessa struttura dei

pacchetti, formato, il protocollo CSMA/CD, full duplex, controllo di flusso ma consente

un incremento teorico notevole del throughput. Anche questa tecnologia è

retrocompatibile con le tecnologie Ethernet e Fast Ethernet. L’incremento di velocità

offerto dalla tecnologia Gigabit Ethernet è essenziale in alcune applicazioni e consente

finalmente di eliminare quei fastidiosi colli di bottiglia che rallentano l’intera LAN. La

creazione di una dorsale (backbone) ad 1Gbs può avere un enorme impatto sui tempi

di risposta della rete ed aumentare significativamente la velocità di comunicazione tra

diverse subnet.

E’ finalmente possibile sfruttare in maniera propria applicazioni particolari come quelle

di videoconferenza, complesse elaborazioni su file video o immagini etc. Un ulteriore

vantaggio della tecnologia Gigabit Ethernet risiede nel riutilizzo dei cablaggi esistenti.

E’ infatti possibile usare il cablaggio precedentemente utilizzato per la Fast Ethernet (

4-pair UTP/STP cat 5) con la nuova tecnologia.

1.2 Tecnologia Fast Ethernet

Il continuo aumento di importanza della LAN e l’incremento della complessità delle

applicazioni che girano sui normali PC ha portato alla necessità di avere strutture che

fornissero delle performance sempre crescenti. Un notevole numero di tecnologie

diverse per LAN ad alta velocità ha visto la luce proprio per rispondere a queste

esigenze. La soluzione che si è imposta (la 100BASE-T) risponde a queste rinnovate

esigenze pur avendo un approccio non distruttivo con l’installato.

Nelle specifiche IEEE 802.3 LAN sono contenute tutte le caratteristiche del 100Mbs

Fast Ethernet. Questa è un’estensione del precedente standard a 10Mbs cui aggiunge

la capacità di trasmissione dieci volte maggiore, pur mantenendo il protocollo

CSMA/CD. Questo consente agli apparati conformi alla Fast Ethernet di essere

ITALIANO

utilizzati anche in modalità Ethernet, consentendo un riutilizzo di apparati e una

migrazione graduale alla nuova tecnologia.

1.3 Tecnologia Switching

Lo switching è una strada che rende possibile da un lato l’aumento della capacità

(numero di utenti collegati) di una rete e dall’altra la diminuzione del carico

suddividendo la LAN in diversi segmenti. Solo i segmenti opportuni sono interessati al

contrario dell’hub che replica il traffico su tutti i segmenti.

Lo switch attua una sorta di bridge selettivo tra segmenti individuali. Lo switch infatti,

senza interferire con altri segmenti, automaticamente instrada il traffico da un

segmento ad un altro. In questa maniera la capacità della LAN cresce notevolmente,

pur non dovendone cambiare l’hardware presente.

La tecnologia Switching LAN è un deciso miglioramento rispetto alla precedente

generazione dei network bridges caratterizzati da un’alta latenza. Questo problema

può essere risolto anche facendo uso di Router che segmentano la LAN ma il costo di

questa tecnologia notevolmente superiore unito alla necessità di un continuo controllo

rende questo approccio quasi impraticabile. Oggi lo switch rappresenta la soluzione

ideale per risolvere i problemi di congestione nella maggior parte delle LAN.

2 Caratteristiche

Lo Switch 16/24 10/100/1000 Mbps Gigabit Ethernet è stato disegnato per essere

facilmente installato ed offrire alte performance in un ambiente dove il traffico della rete

ed il numero di utenti sono in continuo aumento. Di seguito vengono riportate le

principali caratteristiche.

•Compliant with IEEE802.3 , IEEE802.3u, IEEE802.3ab standards

•16/24 ports 10/100/1000Mbps Auto-Sense RJ45 supporting Auto-

MDI/MDIX

•All ports Support Full/Half Duplex transfer mode for 10/100Mbps and Full

Duplex transfer mode for 1000Mbps

•Supports IEEE802. x flow control for full-duplex mode and backpressure

for half-duplex transfer mode

•Non-blocking switching architecture that forwards and filters packets at full

wire-speed for maximum throughput

•Supports MAC address auto-learning and auto-aging

•LED indicators for monitoring power, fan, link, speed and activity

•Rack-mountable steel case

ITALIANO

•Internal power supply

3 Installazione

Questo capitolo fornisce informazioni per l’installazione e la configurazione dello

Switch. Per evitare possibili cause di danneggiamento è opportuno leggere

attentamente l’intero paragrafo prima di partire.

3.1 Contenuto della Confezione

Una volta aperta la confezione in cartone dovrebbero essere presenti:

•NetMaster G16/24

•Cavo di alimentazione

•Supporti in gomma per il montaggio desktop

•Kit di installazione per strutture rack 19”

•Guida Utente (Italiano, Inglese, Francese e Spagnolo)

•CDRom con Manualistica

Qualora mancasse uno qualsiasi di questi componenti è opportuno rivolgersi

immediatamente al rivenditore.

3.2 Installazione Desktop

Prima di posizionare lo switch sulla scrivania, attaccare i supporti in gomma forniti per

il montaggio desktop alle scanalature poste nella parte inferiore del prodotto, quindi

posizionare NetMaster G16/24 sulla superficie della stessa.

•Installare lo Switch in un luogo abbastanza fresco

ed asciutto. A tal proposito consultare le specifiche

ambientali (riportate in fondo a questo manuale).

•Installare lo Switch in un luogo privo di vibrazioni

meccaniche, campi elettromagnetici e non esposto

alla luce solare diretta.

•Lasciare almeno 10 cm di spazio tra lo Switch ed

altre superfici.

•Assicurarsi di disporre di una fonte di alimentazione

distante non più di 1,5 m dall’apparato.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Atlantis Land Netzwerk-Router Handbücher

Atlantis Land

Atlantis Land Edge-Core A07-ES3628C Bedienungsanleitung

Atlantis Land

Atlantis Land Mistral Lan Router ISDN Montageanleitung

Atlantis Land

Atlantis Land Compact Router ADSL A02-RA110 Bedienungsanleitung

Atlantis Land

Atlantis Land Edge-Core A07-ES4649 Bedienungsanleitung

Atlantis Land

Atlantis Land A02-RA243-W54M Bedienungsanleitung

Atlantis Land

Atlantis Land I-Storm LAN Router ADSL Bedienungsanleitung

Atlantis Land

Atlantis Land A07-ES3526YA Bedienungsanleitung

Atlantis Land

Atlantis Land ISDN Router with 10/100 LAN port ATLMMR... Bedienungsanleitung

Atlantis Land

Atlantis Land Edge-Core A07-ES4548C Bedienungsanleitung

Atlantis Land

Atlantis Land A02-RA MI01 Service-Handbuch

Atlantis Land

Atlantis Land Network Router Bedienungsanleitung

Atlantis Land

Atlantis Land A02-RAV211_GX01 Bedienungsanleitung

Atlantis Land

Atlantis Land Mistral A02-RI Bedienungsanleitung

Atlantis Land

Atlantis Land A02-WS2 GX01 Bedienungsanleitung

Atlantis Land

Atlantis Land A02-RA243-W54M Bedienungsanleitung

Atlantis Land

Atlantis Land WebShare 144WN Bedienungs- und Wartungshandbuch

Atlantis Land

Atlantis Land A07-ES3550YA Bedienungsanleitung

Atlantis Land

Atlantis Land A02-RA242-W54 Bedienungsanleitung

Atlantis Land

Atlantis Land A07-ES3526XA Bedienungsanleitung

Atlantis Land

Atlantis Land WebShare 241 ROUTER ADSL2+ A02-RA241 Bedienungsanleitung

Atlantis Land

Atlantis Land I-Storm A02-RA(Atmos)_ME01 Installationshandbuch

Atlantis Land

Atlantis Land Edge-Core A07-ES5508 Bedienungsanleitung

Atlantis Land

Atlantis Land Edge-Core A07-ES4624-SFP Bedienungsanleitung

Atlantis Land

Atlantis Land WebShare A02-WS1 Bedienungsanleitung

Beliebte Netzwerk-Router Handbücher anderer Marken

Allnet

Allnet ALL0333AU Bedienungsanleitung

HomeSeer

HomeSeer HT-SEL Bedienungsanleitung

Sercomm

Sercomm Genesis OC3505D Bedienungsanleitung

Billion

Billion BIPAC 5102 Series Bedienungsanleitung

TP-Link

TP-Link TD-8817 Bedienungsanleitung

Motorola

Motorola MR1900 Bedienungsanleitung

Digi

Digi IX14 Bedienungsanleitung

Cisco

Cisco NCS 540 Handbuch

XAVi

XAVi X8821e Bedienungsanleitung

BEC

BEC 6200WZL Bedienungsanleitung

MikroTik

MikroTik hAP ac3 Series Bedienungsanleitung

Korenix

Korenix JetNet 5428G Series Bedienungsanleitung

NETGEAR

NETGEAR FS526T - Switch Bedienungsanleitung

Korenix

Korenix JetNet 5710G Series Bedienungsanleitung

Automated Logic

Automated Logic ZN551 Betriebsanleitung

Cisco

Cisco ASR 1000 Series Bedienerhandbuch

EnGenius

EnGenius ESR-9710 Bedienungsanleitung

Cisco

Cisco 805 Series Bedienungs- und Sicherheitshinweise
