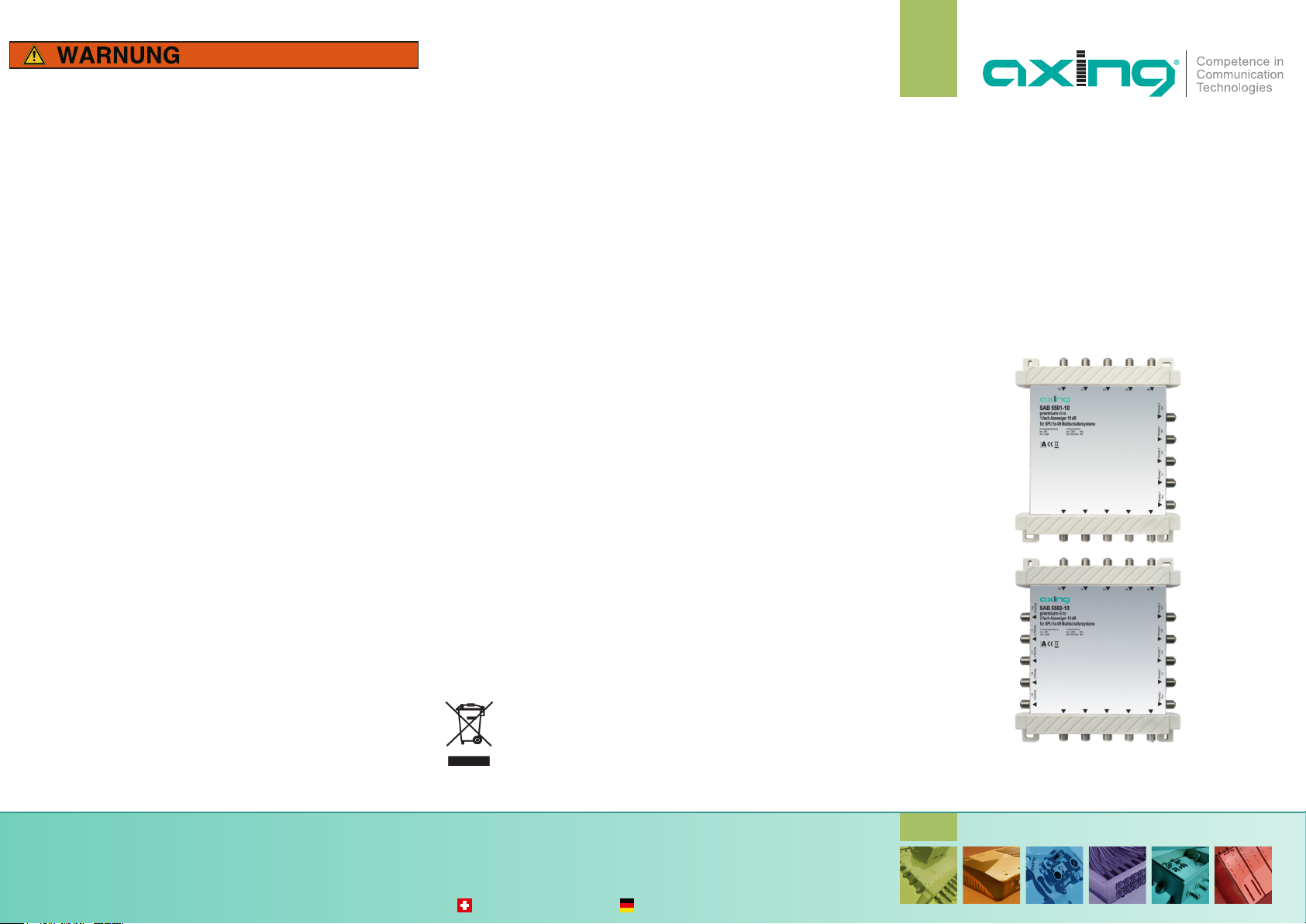

axing SAB 5502-10 Bedienungsanleitung
SAB 5501-10 | SAB 5501-17
SAB 5502-10 | SAB 5502-17
premium-line
1- oder 2-fach Abzweiger
Betriebsanleitung
Sicherheitshinweise:
4Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller
angeschlossenen Kabel ermöglichen. Das Netzkabel sowie
Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
4Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Achten Sie unbedingt darauf, dass
Kabel nicht in die Nähe von Wärmequellen (z.B. Heizkörper, andere
Elektrogeräte, Kamin etc.) kommen.
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2016-10-12 Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
SAB 5501-10 SAB 5501-17 SAB 5502-10 SAB 5502-17
Frequenzbereich 5…2200 MHz
Durchgangsdämpfung
Terrestrisch 2 dB 1,5 dB 3 dB 2 dB
SAT 2,5 dB 2,5 dB 2,5 dB 2,5 dB
Anschlussdämpfung
Terrestrisch 10 dB 17,5 dB 11 dB 18 dB
SAT 10 dB 17 dB 10 dB 17 dB
Verwendungsbereich:
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
sowie Multimediasignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen.
Produktbeschreibung:
Die SAT-Abzweiger SAB 5501-xx und SAB 5502-xx sind baulich auf die
AXING Polaritätsumschalter SPU 5x-09 abgestimmt. Mit den SAT-
Abzweigern verteilen Sie die Signale von vier Polaritätsebenen eines
Quattro-LNBs plus terrestrische Signale auf ein oder zwei weitere Stränge
mit Polaritätsumschaltern.
Montage:
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät 1.
Wichtig: Bei der Montage ist darauf zu achten, dass die jeweils gültigen
Normen bezüglich Erdung eingehalten werden! Wir empfehlen die
Verwendung der QEW-Erdungswinkel.
terr. Eingang
Stammleitung
SAT-Eingänge
Abzweig
1
1
1
HF-Anschluss:
4Verbinden Sie die SAT-Eingänge des Abzweigers mit den LNB-Ausgängen
Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang
Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-
Hausanschlussverstärkers ein.
4Verbinden Sie die seitlichen Abzweigausgänge mit den weiteren
Polaritätsumschaltersträngen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker
finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.
4Verbinden Sie die Stammleitungen mit den Eingängen des ersten
Polaritätsumschalters.
4Schließen Sie die Ausgänge der letzten Kaskadebausteine aller Stränge
mit Abschlusswiderständen ab (z. B. CFA 11-00).
Applikationsbeispiel SAB 5502-xx:
Applikationsbeispiel SAB 5501-xx:
Safety advice:
4Installation and repairs to the equipment may only be carried out by
technicians observing the current VDE guidelines. No liability will be
assumed in the case of faulty installation and commissioning.
4To prevent damage to your equipment and to avoid possible peripheral
damages, the devices foreseen for wall mounting may only be installed
on a flat surface.
4Choose the location of installation or mounting such that children may
not play unsupervised near the equipment and its connections. The
location of installation or mounting must allow a safe installation of all
cables connected. The mains cable as well as feeder lines may not be
damaged or clamped by objects of any kind.
4Choose the location of installation or mounting so that under no
circumstances liquids or objects can get into the equipment (e.g.
condensation, water coming from leaking roofs or flowing water, etc.).
4Avoid exposure of the equipment to direct sunlight and to other heat
sources (e. g. radiators. other electrical devices, chimney, etc.). Absolutely
avoid that cables come near any source of heat (e.g. radioators, other
electrical devices, chimney, etc.).
WEEE Nr.
DE14023300
Your device is marked with the WEEE symbol (Waste Electronics
and Electrical Equipment). This means that the electrical and
electronic components must not be disposed of as residual waste.
Used electrical and electronic components must be disposed of
separately.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR contact adress
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
State of the art Technical changes, design modifications, 2016-10-12
errors and misprints are subject to change without prior notice
SAB 5501-10 | SAB 5501-17
SAB 5502-10 | SAB 5502-17
premium-line
1- or 2-way taps
Operation Instructions
Technical Data:
SAB 5501-10 SAB 5501-17 SAB 5502-10 SAB 5502-17
Frequency range 5…2200 MHz
Throug loss
Terrestrial 2 dB 1,5 dB 3 dB 2 dB
SAT 2,5 dB 2,5 dB 2,5 dB 2,5 dB
Tap loss
Terrestrial 10 dB 17,5 dB 11 dB 18 dB
SAT 10 dB 17 dB 10 dB 17 dB
Field of application:
The devices are only suitable for amplifying and distributing radio and
television signals or multimedia signals inside the house! If a device is used
for other purposes, no warranty is given.
Product description:
The design of the SAT taps SAB 5501-xx and SAB 5502-xx is tailored to the
AXING polarity switch SPU 5x-09. The SAT taps are used to distribute the
signals from four polarity levels of a Quattro LNB plus terrestrial signals to
one or two further branches containing polarity switches.
Mounting:
Use the included mounting screws and the mounting holes of the device 1
Important: Please make sure, that possible standards and safety
regulations regarding electrical grounding must be kept.We would
therefore recommend to use QEW Earthing angles.
terr. input
Trunk line
SAT inputs
Tap
1
1
1
HF connection:
4Connect the SAT inputs of the tap to the LNB outputs of your SAT
reception antenna. Connect the output signals of a terrestrial amplifier or
a CATV house connection amplifier to the terrestrial input.
4Connect the lateral tap outputs to the additional polarity switch
branches. Use screened coaxial cables with F connectors. Suitable cables
and plugs can be found in the current AXING catalogue or at
www.axing.com.
4Connect the trunk lines to the inputs of the first polarity switch.
4Terminate the outputs of the last cascade units of all branches with
terminating resistors (e.g. CFA 11-00).
Application example SAB 5501-xx:
Application example SAB 5502-xx:
