Axing MK 8-0 Series Bedienungsanleitung

CHP - Compact High Performance Kopfstellen

MK 8-0x | MK 16-0x | MK 8-2x

MK 8-0xN | MK 12-0xN

DVB-Kopfstellen

Betriebsanleitung

Betriebsanleitung | MK 8-0x | MK 16-0x | MK 8-2x | MK 8-0xN | MK 12-0xN

2 2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

Inhaltsverzeichnis

1. Produktbeschreibung ......................................................................................................................................................5

1.1. Allgemeines...........................................................................................................................................................5

1.2. Lieferumfang .........................................................................................................................................................5

1.3. Verfügbares Zubehör.............................................................................................................................................6

1.4. Eingänge ...............................................................................................................................................................6

1.4.1. MK 8-0x | MK 16-0x | MK 8-2x.....................................................................................................................6

1.4.2. MK 8-0xN | MK 12-0xN................................................................................................................................7

1.5. Demodulation des Datenstroms ............................................................................................................................7

1.6. Ausgang/Modulatoren...........................................................................................................................................7

1.6.1. MK 8-0x | MK 16-0x | MK 8-0xN | MK 12-0xN .............................................................................................7

1.6.2. MK 8-2x .......................................................................................................................................................7

1.7. Grafische Benutzeroberfläche................................................................................................................................8

1.8. SMARTPortal .........................................................................................................................................................8

1.9. Anzeigeelemente und Anschlüsse .........................................................................................................................9

1.9.1. MK 8-0x | MK 16-0x .....................................................................................................................................9

1.9.2. MK 8-0xN | MK 12-0x.................................................................................................................................10

1.9.3. MK 8-2x .....................................................................................................................................................11

1.10. Application Notes................................................................................................................................................11

2. Montage und Anschluss................................................................................................................................................12

2.1. Wandmontage MK 8-0x, MK 16-0x und MK 8-2x................................................................................................12

2.2. Wandmontage MK 8-0xN und MK 12-0xN..........................................................................................................13

2.3. Montage im 19“-Rack .........................................................................................................................................14

2.4. Potentialausgleich ...............................................................................................................................................15

2.5. Spannungsversorgung .........................................................................................................................................15

2.6. HF-Anschluss .......................................................................................................................................................15

2.6.1. Anschluss an DVB-S/S2/S2X .......................................................................................................................15

2.6.2. Anschluss an DVB-T/T2 oder DVB-C (nur MK 8-0x, MK 8-2x und MK 16-0x) .............................................16

2.6.3. HF-Ausgang................................................................................................................................................16

2.7. Anschlussmöglichkeiten ans Internet ..................................................................................................................16

2.7.1. Verbindung über einen Ethernet-Switch zu einem Router ..........................................................................16

2.7.2. Verbindung über Ethernet over Coax zu einem Router...............................................................................17

2.8. Verbindung mit einem CASimulcrypt Server (mit MKS 1-02) ...............................................................................17

3. Konfiguration................................................................................................................................................................18

3.1. An- und Abmelden ..............................................................................................................................................19

3.2. Startseite .............................................................................................................................................................20

3.2.1. Eingang ......................................................................................................................................................20

3.2.2. Ausgang.....................................................................................................................................................20

3.2.3. Alarme........................................................................................................................................................21

4. Initialisierung ................................................................................................................................................................22

4.1. Initialisierung - Phase 1 .......................................................................................................................................22

4.1.1. DVB-S/S2/S2X.............................................................................................................................................22

4.1.2. DVB-C, DVB-T oder DVB-T2 (nur MK 8-0x, MK 8-2x und MK 16-0x)..........................................................23

4.1.3. Bitfehlerrate ...............................................................................................................................................24

4.1.4. Gefundene Programme ..............................................................................................................................24

4.1.5. Deaktivieren eines Tuners ..........................................................................................................................24

4.2. Initialisierung - Phase 2 .......................................................................................................................................25

4.2.1. Remux-Mode..............................................................................................................................................26

4.2.2. Cross-Multiplex-Mode................................................................................................................................28

4.2.3. Eingangsmodus auswählen........................................................................................................................30

4.2.4. LCN (Logical Channel Numbering) .............................................................................................................30

4.2.5. Programmnamen ändern............................................................................................................................31

4.2.6. Service-ID bearbeiten .................................................................................................................................31

4.2.7. PID-Remapping ..........................................................................................................................................32

4.2.8. PID-Filtering mit MKS 1-01.........................................................................................................................33

4.2.9. EPG- und EIT-Optionen...............................................................................................................................34

4.2.10. SDT-PIDs.....................................................................................................................................................34

4.2.11. NIT-Version „einfrieren“ ............................................................................................................................35

4.2.12. Nicht referenzierte PID für OTA-Upgrade hinzufügen.................................................................................35

4.3. Initialisierung - Phase 3 .......................................................................................................................................37

4.3.1. MK 8-0x, MK 16-0x, MK 8-0xN und MK 12-0xN (DVB-C)...........................................................................37

4.3.2. MK 8-0x, MK 16-0x, MK 8-0xN und MK 12-0xN (DVB-T)...........................................................................38

4.3.3. MK 8-2x (DVB-T2) ......................................................................................................................................42

5. Wartung........................................................................................................................................................................45

5.1. STATUS................................................................................................................................................................45

5.1.1. Aktuelle Einstellungen................................................................................................................................45

5.1.2. Software aktualisieren................................................................................................................................46

5.2. Output .................................................................................................................................................................47

5.2.1. Modulationsverfahren................................................................................................................................47

5.3. System.................................................................................................................................................................48

2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 3

5.3.1. IP-Adresse ändern...................................................................................................................................... 48

5.3.2. Passwort ändern ........................................................................................................................................ 49

5.3.3. Gerätenamen eingeben.............................................................................................................................. 49

5.4. Config ................................................................................................................................................................. 49

5.4.1. Programmdaten löschen............................................................................................................................ 49

5.4.2. Initialisierungsdaten speichern .................................................................................................................. 50

5.4.3. Initialisierungsdaten laden......................................................................................................................... 50

5.4.4. Senderliste für alle Geräte.......................................................................................................................... 51

5.5. Reboot ................................................................................................................................................................ 51

5.5.1. Neustart..................................................................................................................................................... 51

5.6. SMARTPortal....................................................................................................................................................... 52

5.6.1. Zugang zum SMARTPortal ......................................................................................................................... 52

5.7. SNMP.................................................................................................................................................................. 53

5.7.1. SNMP (Simple Network Management Protocol) ........................................................................................ 53

5.8. NIT (Network Information Table) ........................................................................................................................ 55

5.8.1. Einstellungen vornehmen........................................................................................................................... 55

5.8.2. Typ auswählen........................................................................................................................................... 56

5.8.3. NIT Einlesen............................................................................................................................................... 56

5.8.4. NIT Überprüfen .......................................................................................................................................... 57

5.8.5. NIT editieren .............................................................................................................................................. 57

5.8.6. Hochladen der NIT ..................................................................................................................................... 58

5.8.7. NIT vom DVB-C-Eingang hinzufügen (optional)......................................................................................... 58

5.8.8. NIT zurücksetzen........................................................................................................................................ 58

5.9. Logs .................................................................................................................................................................... 59

5.9.1. Log-Einträge .............................................................................................................................................. 59

5.9.2. Überwachte Tuner ..................................................................................................................................... 59

5.10. Lizensen .............................................................................................................................................................. 60

5.10.1. Lizenzen für Software-Erweiterungen ........................................................................................................ 60

5.11. CASimulcrypt (mit MKS 1-02).............................................................................................................................. 62

5.11.1. Globale CAS-Einstellungen ........................................................................................................................ 62

5.11.2. Scrambling Control Groups (SCG).............................................................................................................. 62

5.11.3. CAS List...................................................................................................................................................... 63

5.11.4. ECM Generators......................................................................................................................................... 64

5.11.5. ECM List..................................................................................................................................................... 64

5.11.6. EMM Configuration ................................................................................................................................... 65

5.11.7. Programm Verschlüsselung in Phase 2 ...................................................................................................... 66

5.11.8. Verschlüsselungs-Status-Monitoring......................................................................................................... 66

6. Verwenden von CA-Modulen ....................................................................................................................................... 67

6.1. Einstecken der CA-Module.................................................................................................................................. 67

6.2. CI-Menü .............................................................................................................................................................. 67

6.2.1. Verwenden des CI-Menüs.......................................................................................................................... 68

6.2.2. Bitrate für High-Speed-CAM und Neustarten des CAM.............................................................................. 68

6.3. Entschlüsseln von Programmen .......................................................................................................................... 69

7. Technische Daten ......................................................................................................................................................... 70

7.1.1. MK 8-00 | MK 8-06 | MK 16-00 | MK 16-06 ............................................................................................... 70

7.1.2. MK 8-00N | MK 8-03N | MK 12-00N | MK 12-03N..................................................................................... 72

7.1.3. MK 8-20 | MK 8-26 .................................................................................................................................... 74

Betriebsanleitung | MK 8-0x | MK 16-0x | MK 8-2x | MK 8-0xN | MK 12-0xN

4 2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise! Diese sind auch unter der folgenden

Internetadresse abrufbar: https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung beschrieben und insbesondere nach

dem Stand der Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung

übernommen!

Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden

Richtlinien entsprechen.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem

Restmüll, sondern separat entsorgen.

2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 5

1. Produktbeschreibung

1.1. Allgemeines

MK 8-00 Acht unabhängige Multitunereingänge

Wandelt 8 × DVB-S/S2/S2X/T/T2/C in 8 × DVB-C oder DVB-T (abhängig vom konfigurierten

Modulationsverfahren, siehe 5.2 auf Seite 47)

Erweiterbar auf 16 Modulatoren mit Software MKS 8-16.

MK 8-06 Wie MK 8-00, jedoch mit 6 CI-Steckplätzen (siehe Kapitel 6 auf Seite 67)

MK 16-00 16 unabhängige Multitunereingänge

Wandelt 16 × DVB-S/S2/S2X/T/T2/C in 16 × DVB-C oder DVB-T (abhängig vom konfigurierten

Modulationsverfahren, siehe 5.2 auf Seite 47)

MK 16-06 Wie MK 16-00, jedoch mit 6 CI-Steckplätzen (siehe Kapitel 6 auf Seite 67)

MK 8-20 Acht unabhängige Multitunereingänge

Wandelt 8 × DVB-S/S2/S2X/T/T2/C in 8 × DVB-T2

MK 8-26 Wie MK 8-20, jedoch mit 6 CI-Steckplätzen (siehe Kapitel 6 auf Seite 67)

MK 8-00N 8 unabhängige Tunereingänge

Wandelt 8 × DVB-S/S2/S2X in 8 × DVB-C oder DVB-T (abhängig vom konfigurierten

Modulationsverfahren, siehe 5.2 auf Seite 47)

MK 8-03N Wie MK 8-00N, jedoch mit 3 CI-Steckplätzen (siehe Kapitel 6 auf Seite 67)

MK 12-00N 12 unabhängige Tunereingänge

Wandelt 12 × DVB-S/S2/S2X in 8 × DVB-C oder DVB-T (abhängig vom konfigurierten

Modulationsverfahren, siehe 5.2 auf Seite 47)

MK 12-03N Wie MK 12-00N, jedoch mit 3 CI-Steckplätzen (siehe Kapitel 6 auf Seite 67)

Gemeinsame Features:

•Ausgangsmodulation konfigurierbar

•Remux | Crossmultiplex

•NIT-Editiermöglichkeit1

•PID-Filtering2

•Schnittstelle für CASimulcrypt Server3

•Klasse A gemäß EN 50083-2

•Web-basierte Konfiguration, für AXING SMARTPortal geeignet

•Unterstützt SNMPv1 und SNMPv2c

•Für Wandmontage oder als 19"-Einheit verwendbar

1.2. Lieferumfang

1 × Kompakt-Kopfstelle

1 × Netzkabel

1 × Quickstartanleitung

1 × Bohrschablohne (nur MK 8-0xN und MK 12-0xN)

1Softwareerweiterung MKS 1-00 wird benötigt

2Softwareerweiterung MKS 1-01 wird benötigt

3Softwareerweiterung MKS 1-02 wird benötigt

Betriebsanleitung | MK 8-0x | MK 16-0x | MK 8-2x | MK 8-0xN | MK 12-0xN

6 2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

1.3. Verfügbares Zubehör

MKS 1-00 Softwareerweiterung zum Editieren einer NIT

MKS 1-01 Softwareerweiterung zum PID-Filtering

MKS 1-02 Softwareerweiterung für CASimulcrypt

MKZ 1-00 Frontplatte für 19"-Einbau (MK 8-00/MK 16-00)

MKZ 1-01 Frontplatte für 19"-Einbau, mit Öffnungen für CI-Slots (MK 8-06/MK 16-06)

MKZ 1-02 Frontplatte für 19"-Einbau (MK 8-00N/MK 12-00N)

MKZ 1-03 Frontplatte für 19"-Einbau, mit Öffnungen für CI-Slots (MK 8-03N/MK 12-03N)

1.4. Eingänge

1.4.1. MK 8-0x | MK 16-0x | MK 8-2x

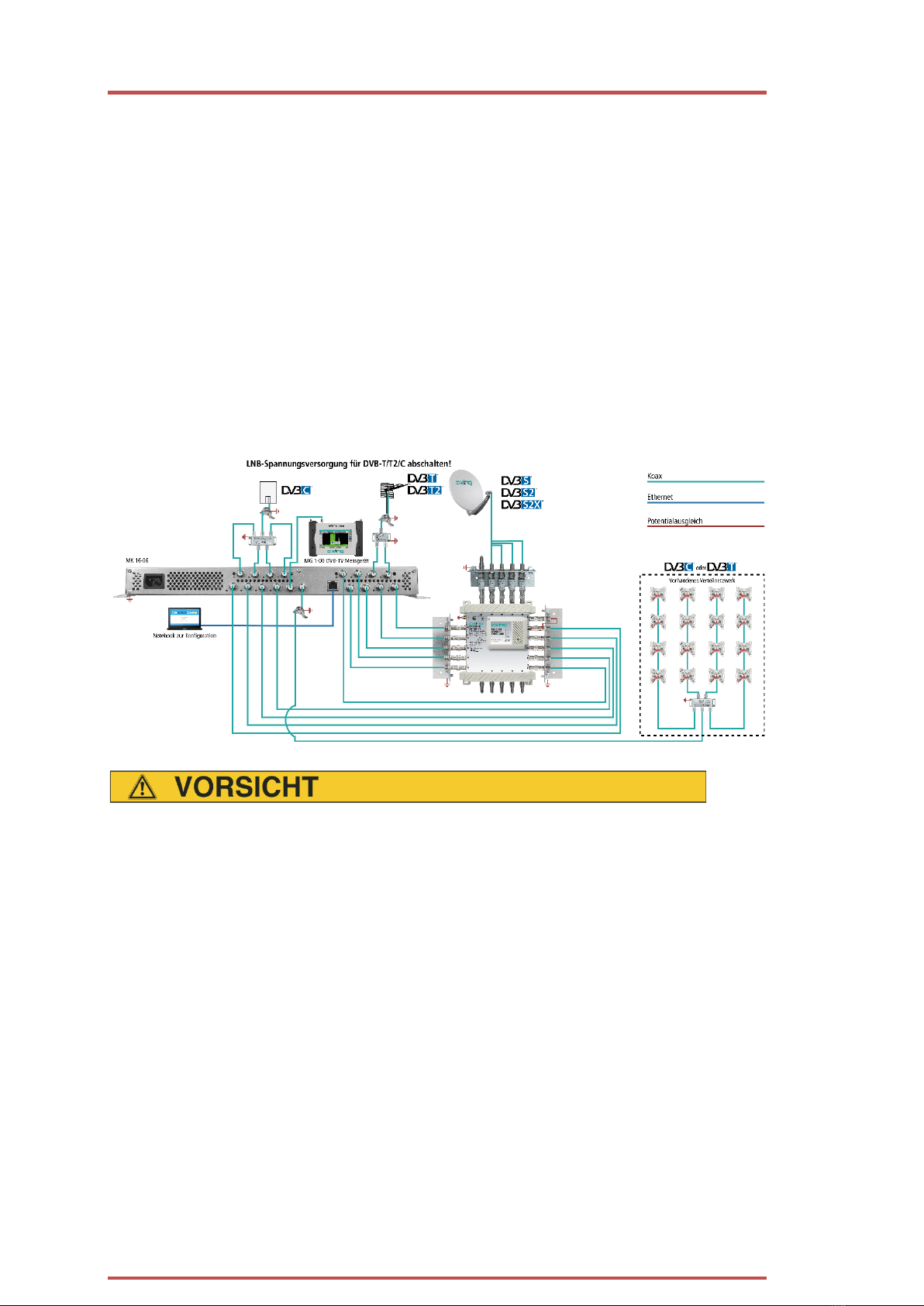

MK 8-0x | MK 16-0x | MK 8-2x mit Multitunern können DVB-S/S2/S2X, DVB-T/T2 oder DVB-C empfangen.

Für den Empfang von DVBT/T2 oder DVB-C, müssen Sie, bevor Sie ein Antennenkabel an den HF-

Eingängen anschließen, die LNB-Spannungsversorgung abschalten (siehe Abschnitt 4.1.2 auf

Seite 23).

2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 7

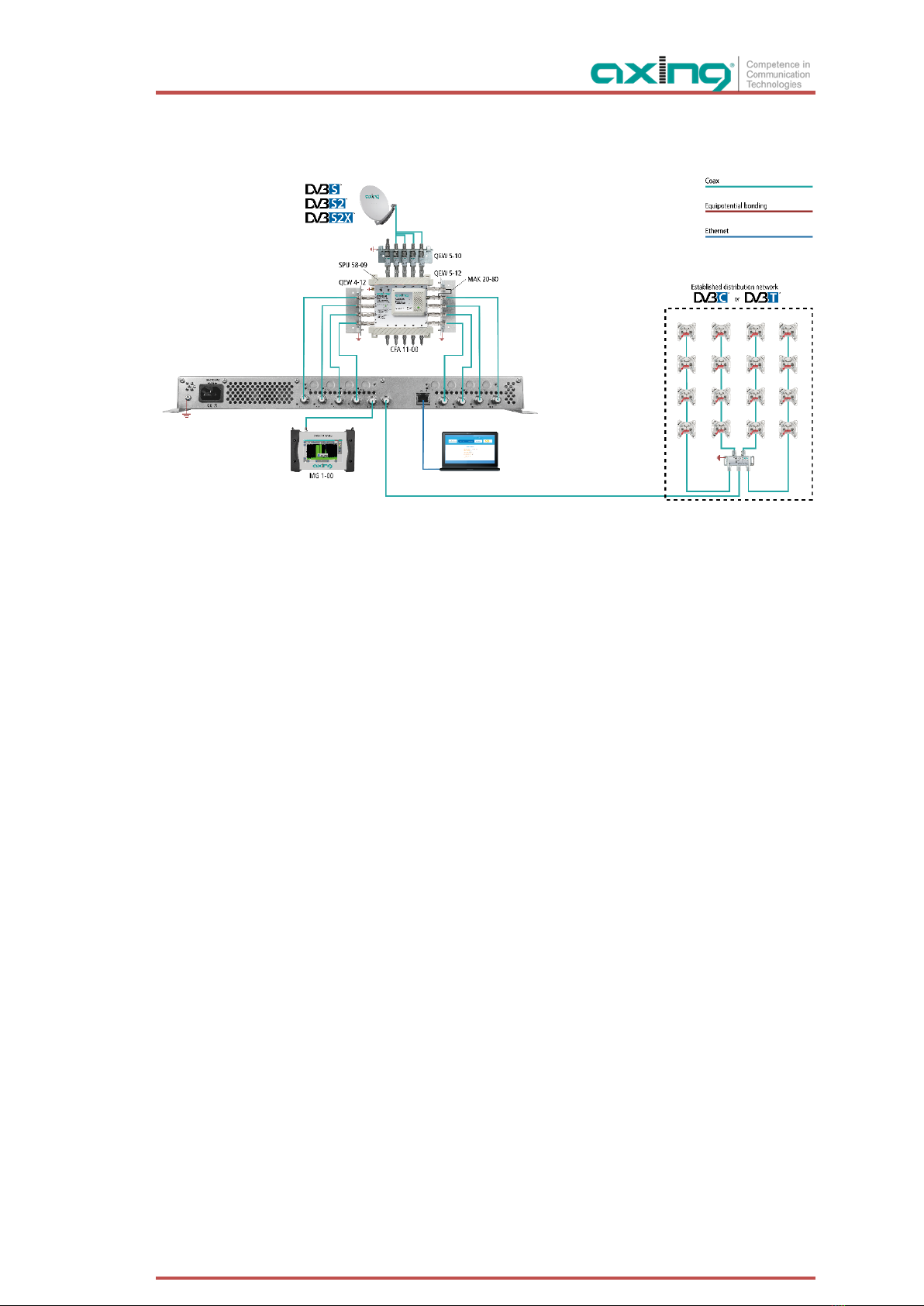

1.4.2. MK 8-0xN | MK 12-0xN

MK 8-0xN | MK 12-0xN können DVB-S/S2/S2X empfangen.

1.5. Demodulation des Datenstroms

In den Tunern erfolgt die Auswahl der Empfangsfrequenz und die Demodulation des Datenstroms.

Im Remux-Verfahren können die Programme aus dem Datenstrom bei Bedarf gefiltert werden.

Im Cross-Multiplexverfahren können FTA-Programme (Free to Air) aus den Datenströmen mehrerer Tuner für

einen gemeinsamen Ausgangskanal gefiltert und neu gebündelt werden.

Der aufbereitete Datenstrom wird an die Modulatoren weitergegeben.

1.6. Ausgang/Modulatoren

1.6.1. MK 8-0x | MK 16-0x | MK 8-0xN | MK 12-0xN

Die MK 8-0x und MK 8-0xN verfügen über acht Ausgangsmodulatoren.

Die MK 12-0xN verfügen über 12 Ausgangsmodulatoren.

Die MK 16-0x verfügen über 16 Ausgangsmodulatoren.

Alle Ausgangsmodulatoren lassen sich auf einen beliebigen Ausgangskanal einstellen (DVB-C = S2…K87 |

DVB-T = S2…K69). Durch die Möglichkeit, einen Frequenz-Offset einstellen zu können, kann über die

hinterlegte Kanaltabelle hinaus jede beliebige Mittenfrequenz im Ausgangs-Frequenzbereich konfiguriert

werden.

1.6.2. MK 8-2x

Die MK 8-2x verfügen über acht Ausgangsmodulatoren.

Wenn die Ausgangsmodulation auf FFT 32K oder 32Kext Mode eingestellt wird, dann reduziert sich die Anzahl

der Ausgangsmodulatoren auf vier.

Alle Ausgangsmodulatoren lassen sich auf einen beliebigen Ausgangskanal einstellen (DVB-T2 = S2…K69).

Durch die Möglichkeit, einen Frequenz-Offset einstellen zu können, kann über die hinterlegte Kanaltabelle

hinaus jede beliebige Mittenfrequenz im Ausgangs-Frequenzbereich konfiguriert werden.

Betriebsanleitung | MK 8-0x | MK 16-0x | MK 8-2x | MK 8-0xN | MK 12-0xN

8 2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

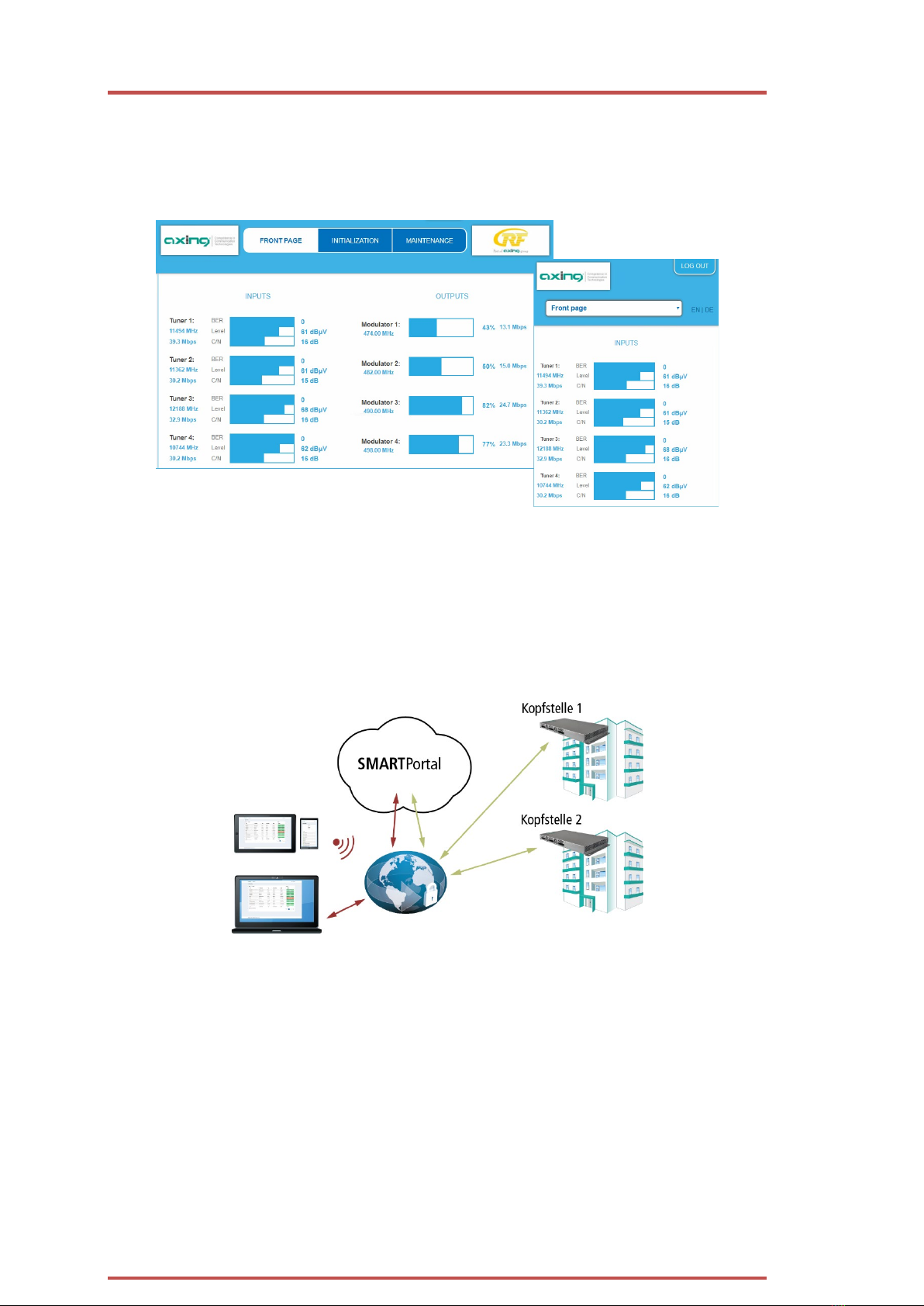

1.7. Grafische Benutzeroberfläche

Die Einstellungen werden über eine grafische Benutzeroberfläche vorgenommen. Für den Zugriff auf die

Benutzeroberfläche benötigen Sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnittstelle mit der

aktuellen Version des installierten Webbrowsers (links).

Die Konfigurationsoberfläche ist „Mobile Ready“ und kann deswegen auch vom Smartphone oder Tablet aus

verwendet werden (rechts).

1.8. SMARTPortal

Das AXING SMARTPortal verbindet jede AXING-Kopfstelle mit einem Cloud-basierten Portal und verschafft

dadurch weltweiten Zugriff auf die Geräte. Die Verbindung ist passwortgeschützt und verschlüsselt.

Voraussetzungen vor Ort ist lediglich eine Internetverbindung für die Kopfstelle z. B. via LAN, EoC, 3G/LTE-

Router (siehe z. B. 2.6 auf Seite 16).

Durch das SMARTPortal sind die Konfiguration der Einstellungen oder Software-Updates von überall möglich.

In Problemfällen oder auf Kundenwunsch ist auch eine Unterstützung und Fehleranalyse durch den AXING

Support möglich.

Zusätzlich sendet das SMARTPortal auch Fehlermeldungen an eine konfigurierte E-Mail-Adresse. Dadurch wird

die Überwachung der Geräte einfach und sicher. Fehlermeldungen treten z. B. in folgenden Fällen auf:

•Stromausfall

•Prozessortemperatur > 90 °C

•Lüftertemperatur > 50 °C (nur MK 8-00/-06, MK 16-00/-06, MK 8-20/-06)

•Netzteiltemperatur> 85 °C

•Ausfall des Eingangssignals

•CAM-Fehler (nur MK 8-06, MK 16-06, MK 8-26, MK 8-03N und MK 12-03N)

•Modulator-Überlauf

•HF-Ausgangspegel entspricht nicht den Einstellungen

2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 9

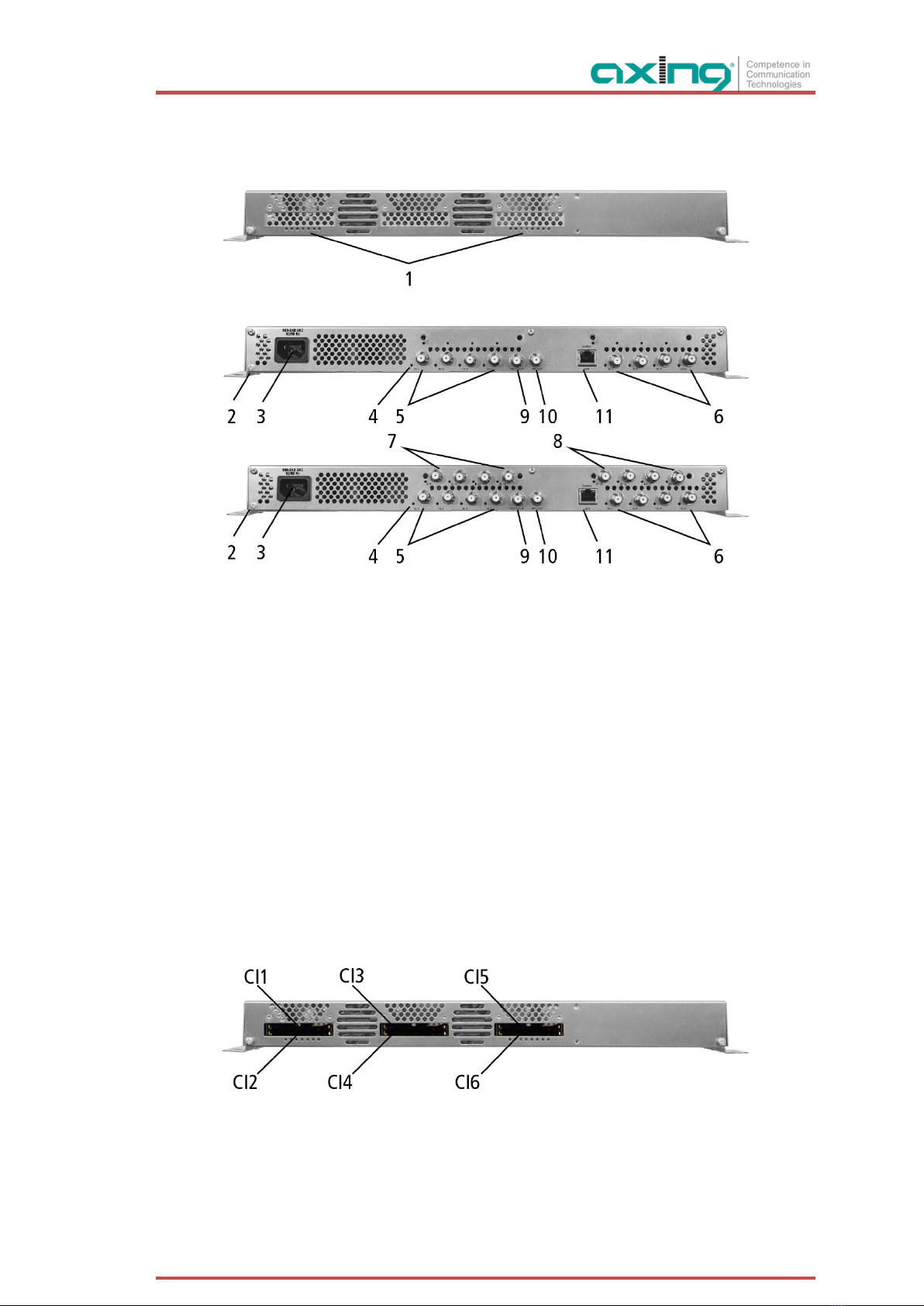

1.9. Anzeigeelemente und Anschlüsse

1.9.1. MK 8-0x | MK 16-0x

1. LED-Anzeigen für 8 bzw. 16 Ausgansmodulatoren

Grün = Modulation OK

Grün blinkend = Transportstream unkorrekt

Rot = Füllstand des Modulators zu hoch

2. Potentialausgleichsanschluss

3. Netzanschluss

4. HF-Eingangs-LEDs:

Gelb = MPEG-Datenstrom vorhanden,

Aus = MPEG-Datenstrom nicht vorhanden

5. HF-Eingänge 1 bis 4

6. HF-Eingänge 5 bis 8

7. HF-Eingänge 9 bis 12 (nur MK 16-0x)

8. HF-Eingänge 13 bis 16 (nur MK 16-0x)

9. Messbuchse (-30 dB)

10. HF-Ausgang

11. Control-Schnittstelle für Konfiguration und CAS-Server

MK 8-06 | MK 16-06

MK 8-06 und MK 16-06 verfügen jeweils über 6 CI-Steckplätze (CI1…CI6).

Welches verschlüsselte Programm über welches Interface entschlüsselt wird, bestimmen Sie in der Konfiguration.

Betriebsanleitung | MK 8-0x | MK 16-0x | MK 8-2x | MK 8-0xN | MK 12-0xN

10 2022-07-27 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

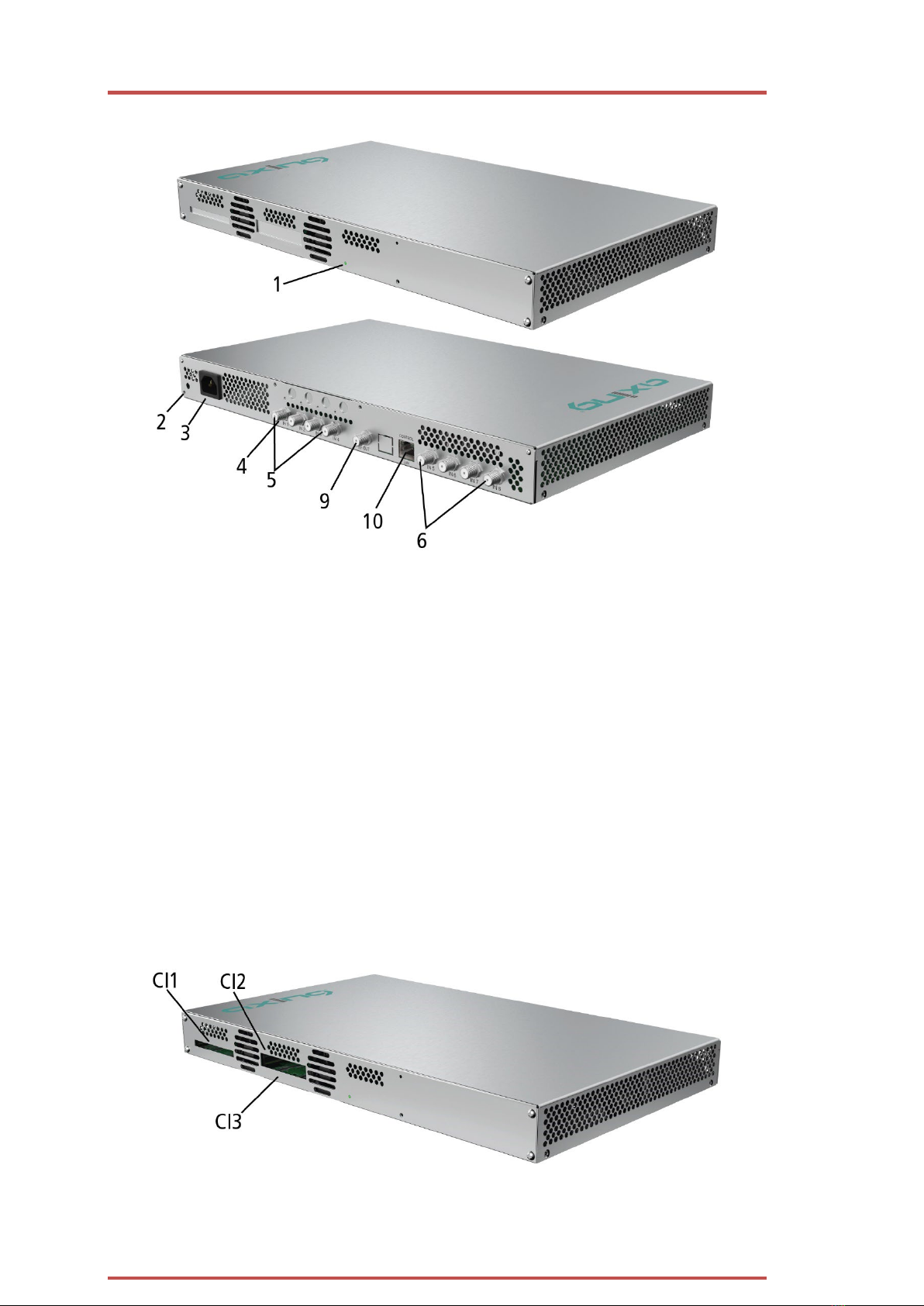

1.9.2. MK 8-0xN | MK 12-0x

1 Eine LED für alle Ausgansmodulatoren

Grün = Modulation OK

Grün blinkend = kein Datenstrom am Ausgang (kein

Eingangssignal, Tuner nicht konfiguriert,

kein Programm für Ausgang konfiguriert)

Rot = Füllstand mindestens eines Modulators zu hoch

2 Potentialausgleichsanschluss

3 Netzanschluss

4 HF-Eingangs-LEDs:

Gelb = MPEG-Datenstrom vorhanden,

Aus = MPEG-Datenstrom nicht vorhanden

5 HF-Eingänge 1 bis 4

6 HF-Eingänge 5 bis 8

7 HF-Eingänge 9 bis 12 (nur MK 12-0xN)

8 HF-Ausgang

9 Control-Schnittstelle für Konfiguration und CAS-Server

MK 8-03N | MK 12-03N

MK 8-03N und MK 12-03N verfügen jeweils über 3 CI-Steckplätze (CI1…CI3).

Welches verschlüsselte Programm über welches Interface entschlüsselt wird, bestimmen Sie in der Konfiguration.
