AXIOMTEK TBOX313-835-FL Series Bedienungsanleitung

4 9416N313010E

Ver ion A2 Feb 2017

Printed in Taiwan

Installing the swappable HDD/SSD and CFast

™

Card

Step 1 Turn off the system, and unplug the power cord. Locate

thumb screw at the front side, unlock and loosen screws.

Step 2 Assemble the HDD/SSD bracket together with the device.

Step 3 Slide CFast

™

card into slot cautiously

Step 4 Fasten screws of HDD/CFast

™

bracket

Installing HDMI bracket

Step 1 Fasten the bracket at the position as shown.

Step 2 Connect HDMI cable and tied on bracket by cable tie.

tBOX313-835-FL Quick Installation Guide

9416N313010E 1

Ver ion A2 Feb 2017

Printed in Taiwan

Checklist



tBOX31

835

ystem

nit



HDMI bracket x1



Quick Installation Guide x 1



Cable tie x2



x 1

(for Driver &

Manual)



HDD/SSD(Optional)



Wall mount Bracket x 1



CFast Card(Optional)



Screws Pack



Mini Card Module

(Optional)



oot Pad x4



M12 L

AN cable(Optional)



Key x2



M12 power cable(Optional)



DIO

& Serial

terminal block



Remote switch

cable

(Optional)

Note: Please contact your local vendors if any damaged or missing items. DO

NOT apply power to the board if there is any damaged component.

Dimensions

tBOX313-835-FL Embedded System

2 9416N313010E

Ver ion A2 Feb 2017

Printed in Taiwan

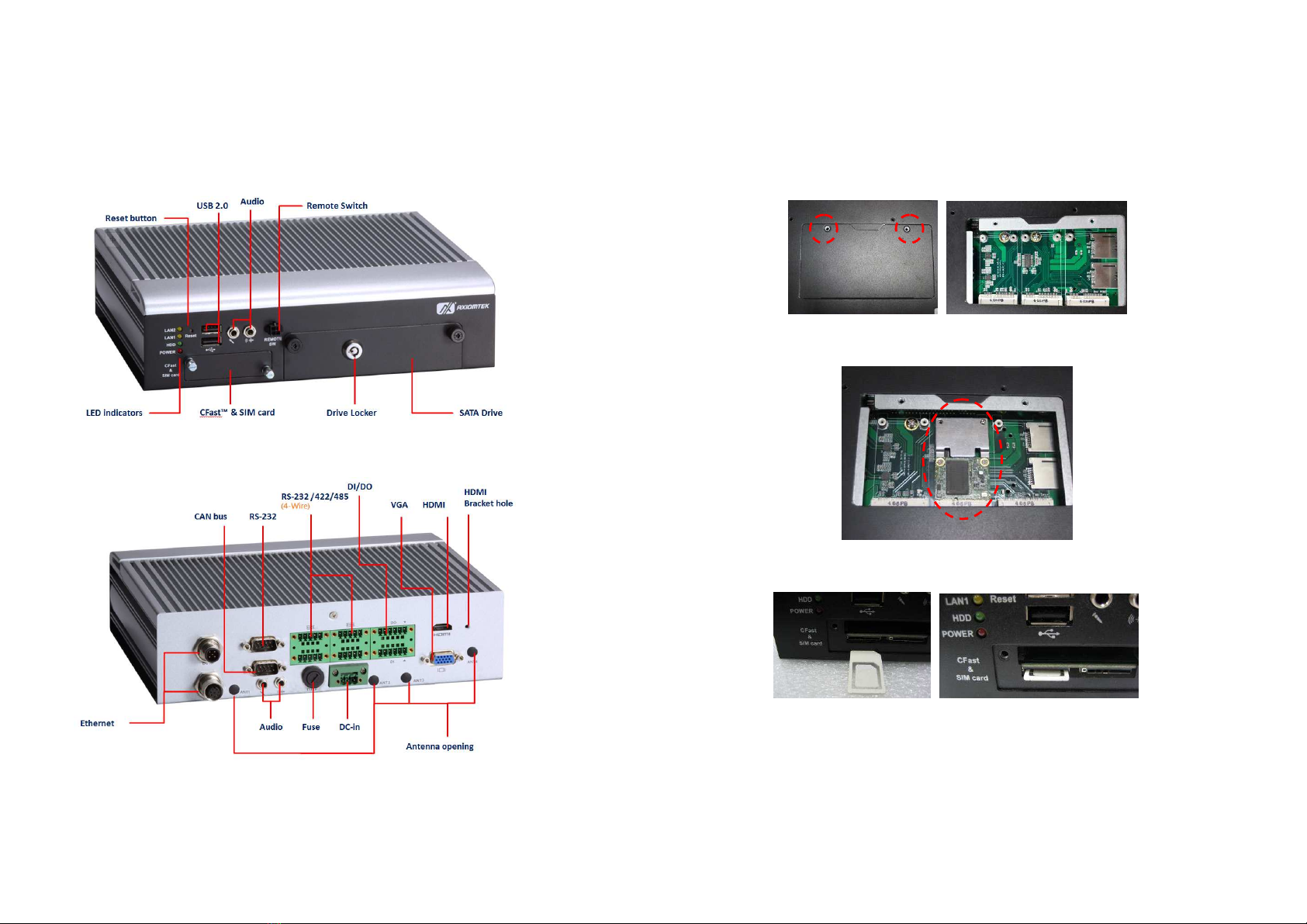

I/O Outlets

The following figures show you I/O outlets on front and rear panels of

the tBOX313-835-FL Series.

Front View

Rear View

9416N313010E 3

Ver ion A2 Feb 2017

Printed in Taiwan

Installing the mini PCIe card and SIM Card

Step 1 Turn off the system, and unplug the power cord.

Step 2 Turn the system upside down to locate screws at the

bottom, loosen screws to remove the bottom cover.

Step 3 Slide mini PCIe card into slot cautiously

Step 4 Slide SIM card into slot cautiously.

Step 5 Close the cover to the chassis, and fasten all screws.
