B-Tech Ventry Series Bedienungsanleitung

BTV521

INSTALLATION INSTRUCTIONS

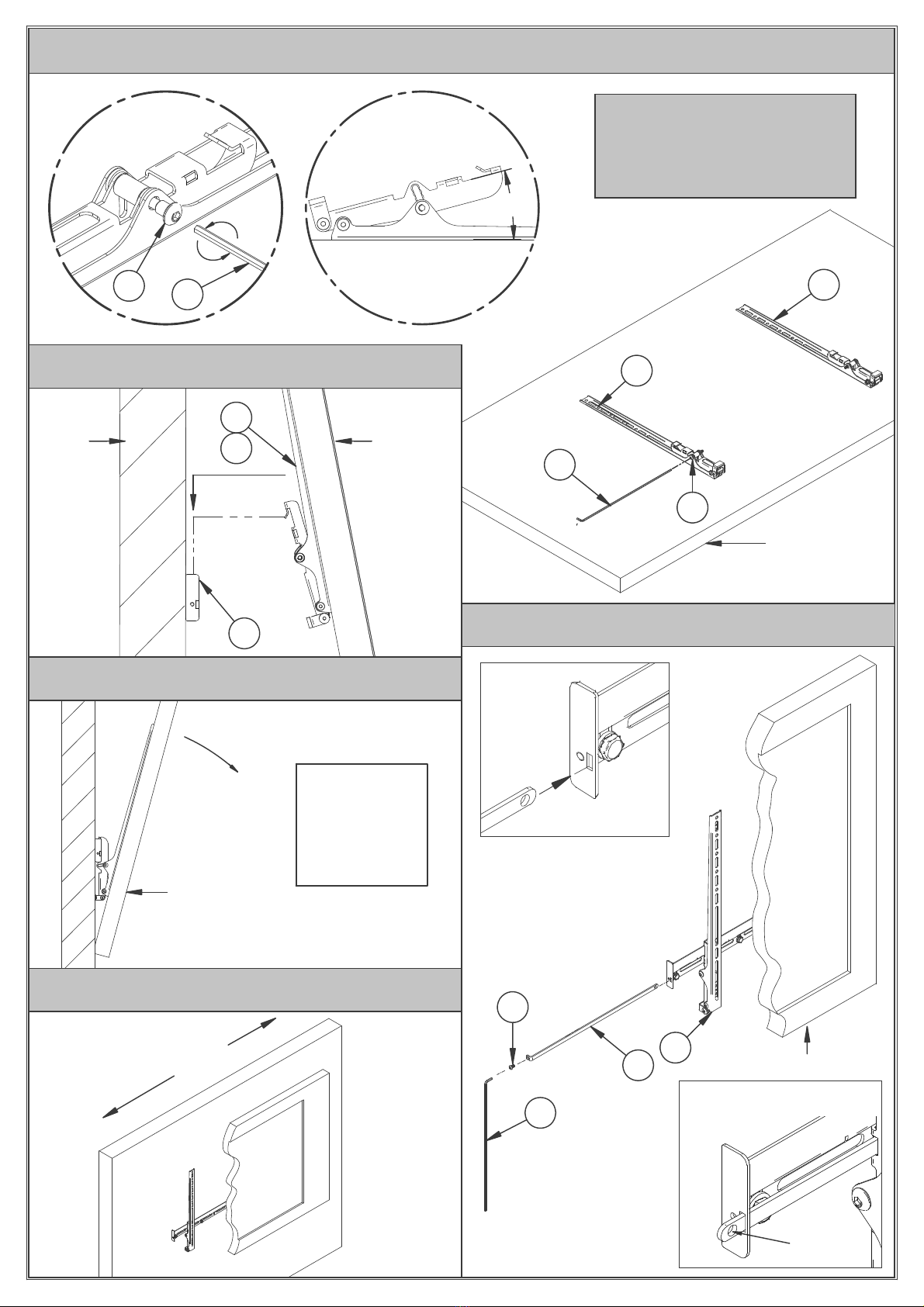

1. Attach wall plate to either a concrete or stud wall.

2. Attach interface arms to flat screen.

M

2

3

JKL

MULTIWASHER

PART M

1

A1

A2

i. Concrete wall ii. Stud wall

1

A1

A2

32"

MAX

A3

A/B

C/D

E/F

BOTTOM

TOP

G/H/I

FLAT

SCREEN

A-I

3. Adjust and lock tilt.

5. Tilt adjustment.

7. Insert locking bar.

6. Lateral adjustment.

ADJUST

TILT

47

MAXIMUM

TILT

15°

IMPORTANT

Must be tilted to attach

the arms to the wall plate

4. Hook mount onto wall plate.

7

3

2

4

FLAT

SCREEN

TOP

BOTTOM

+15°

FLAT

SCREEN

To adjust tilt,

repeat steps

3&4.

Optional

Secure with padlock (not supplied)

HOLE FOR

PADLOCK

WALL FLAT

SCREEN

1

3

2

LATERAL

ADJUSTMENT

3

FLAT SCREEN

7

6

5

BTV521

PARTS LIST

PLEASE KEEP THIS PARTS LIST FOR FUTURE REFERENCE

7

Suitable for loads up to 70Kg (154lbs)

No. INTERFACE KIT QTY

A M4 X 12mm SCREW 4

B M4 X 25mm SCREW 4

C M5 X 16mm SCREW 4

D M5 X 25mm SCREW 4

E M6 X 16mm SCREW 4

F M6 X 25mm SCREW 4

G M8 X 16mm SCREW 4

H M8 X 25mm SCREW 4

I M8 X 40mm SCREW 4

J M6 X 12mm SPACER (FOR PARTS B, D & F) 4

K M8 X 13mm SPACER (FOR PART H) 4

L M8 X 24mm SPACER (FOR PART I) 4

M MULTIWASHER (FOR PARTS A – I) 4

B

A

F

E

D

C

I

HG

JKL

M

A1 A3

A2

3

2

1

4

4

5

6

No. PART NAME QTY

1 WALL PLATE 1

2 INTERFACE ARM A 1

3 INTERFACE ARM B 1

4 M6 TILT ADJUSTMENT SCREW 2

5 LOCKING BAR 1

6 M6 SCREW 1

7 4mm HEX KEY (FOR PARTS 4 & 6) 1

FIXING KIT

A1 M8 X 50mm COACH SCREW 5

A2 M8 METAL WASHER 5

A3 NO.10 WALL PLUG 5


