GUIDE D’INSTALLATION / INSTALLATION GUIDE
Robinet de lavabo monotrou
Single hole lavatory faucet
BL06.06
30
Ruban d’étanchéité
Sealant tape
*CE PLAN D’INSTALLATION PEUT SERVIR POUR PLUSIEURS MODÈLES.
*THIS INSTALLATION PLAN MAY APPLY TO SEVERAL MODELS.
GUIDE D’INSTALLATION / INSTALLATION GUIDE
Ɣ
Lire attentivement le présent guide avant l’installation.
Ɣ
Baril se réserve le droit d’apporter toute modification au design du produit et ceci sans préavis.
Ɣ
Read this guide before proceeding with the installation.
Ɣ
Baril reserves the right to make any changes to the design of the product, without notice.
Conseils, astuces et précautions avant de
commencer
- Veuillez vous informer des différentes règles et exigences du code de plomberie en vigueur dans
votre région avant l’installation.
- Il est recommandé de faire appel à un plombier professionnel pour tous les travaux d’installation
et de réparation.
- Toujours enlever la cartouche lors de l’installation. Remettre la cartouche après que la purge de
la tuyauterie a été effectuée.
- Le Code national de la plomberie du Canada exige l’installation d’anti-bélier, afin d’amortir les
coups de bélier dans la tuyauterie.
- Nous insistons sur l’utilisation d’un tuyau de cuivre pour raccorder la valve au bec et à la tête de
douche du bain. Les adapteurs de tuyau Poly-B ou Pex peuvent causer une restriction de débit
au bec de bain causant un retour à la tête de douche.
- Ne jamais essayer d’arrêter l’égouttement en utilisant une force excessive pour fermer la valve.
- Il est essentiel d’avoir un panneau d’accès. La plupart des codes du bâtiment exigent
l’installation d’un panneau d’accès d’un minimum de 30 cm x 55 cm (12’’ x 22’’) pour l’entretien
du robinet.
- Il est recommandé de laver les produits à l’aide d’un savon doux liquide non-abrasif, de l’eau
tiède et d’un chiffon doux. Ne jamais utiliser de produits abrasifs, chimiques, corrosifs, en poudre
ou très forts incluant dentifrices, détergents, récurants, nettoyants pour vitre et désinfectants.
Tips, tricks and warnings before you begin
- Take note of the different standards and rules your local and municipal plumbing codes have in
effect before installing.
- We recommend the use of services offered by a professional plumber for any installation or repair
work.
- Always remove the cartridge during installation. Once the purge of the pipes is completed, place
back the cartridge.
- The National Plumbing Code of Canada requires the installation of air chambers or surge
arresting devices to eliminate water hammers.
- We insist on the use of copper pipes to connect tub spout and shower head. Poly-B or Pex pipe
adapters can cause flow restriction to the tub spout thus creating a backflow to the shower
head.
- At no time attempt to stop dripping by applying extreme force when closing the valve.
- An access panel is mandatory. Most building codes require that there must be an access panel
30 cm x 55 cm (12’’ x 22’’) minimum in order to service the faucet.
- We recommend that products be cleaned with a mild, non-abrasive liquid soap, warm water and
soft cloth. Never use abrasive products, chemicals, corrosives that are very strong or in powder
form, including toothpaste, detergents, scouring products, window cleaners and desinfectants.
1
Max
Ø 1 3/8”
Ø 35mm
Avant de l’évier / Front of the sink
2
Veuillez noter que sur certains modèles, la tige letée peut se trouver sur le devant
du robinet.
Please note that on certain models, the threaded rod can be found on the front of the
faucet.
Pièces
Parts

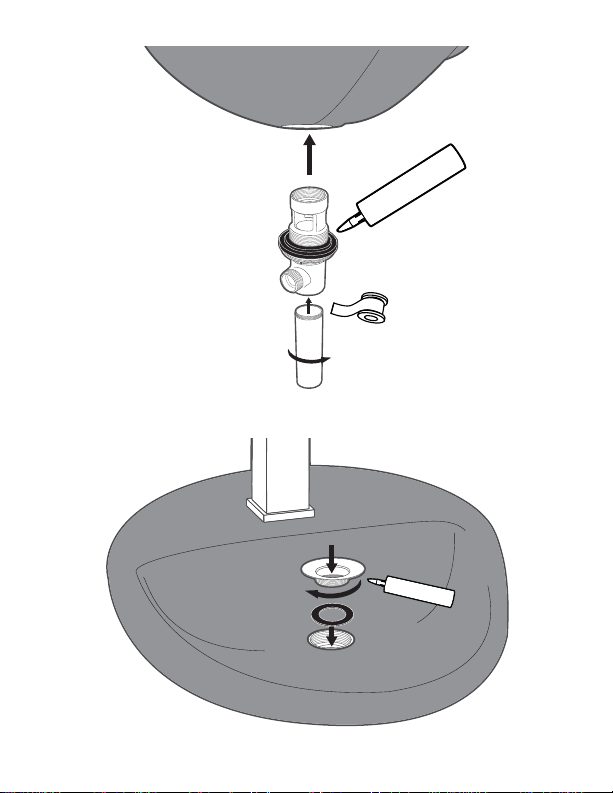

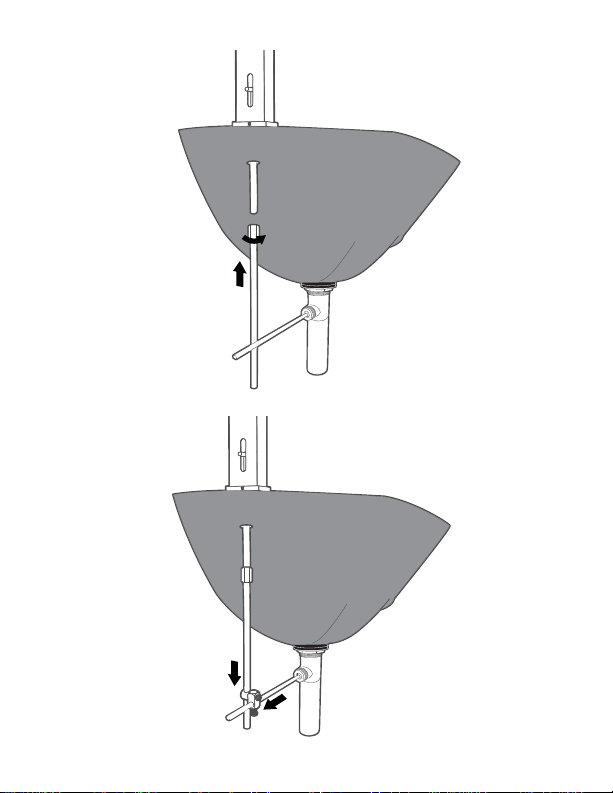

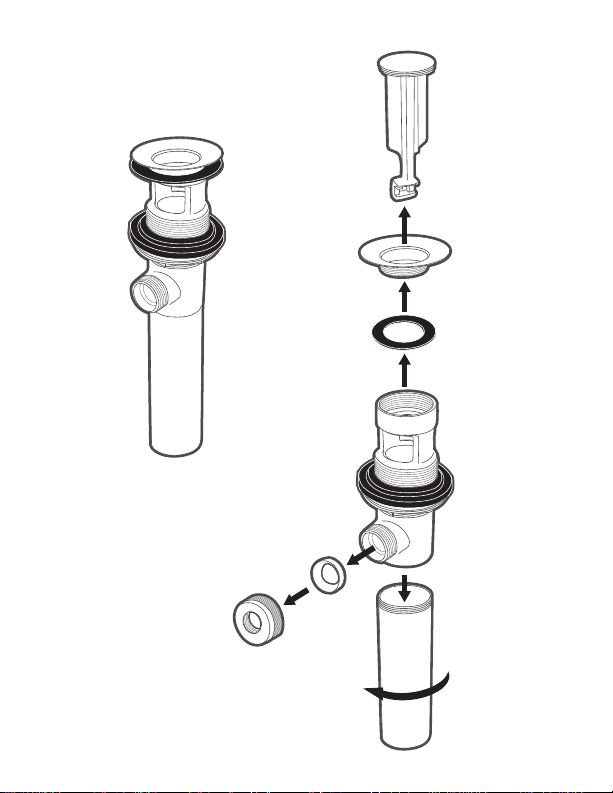

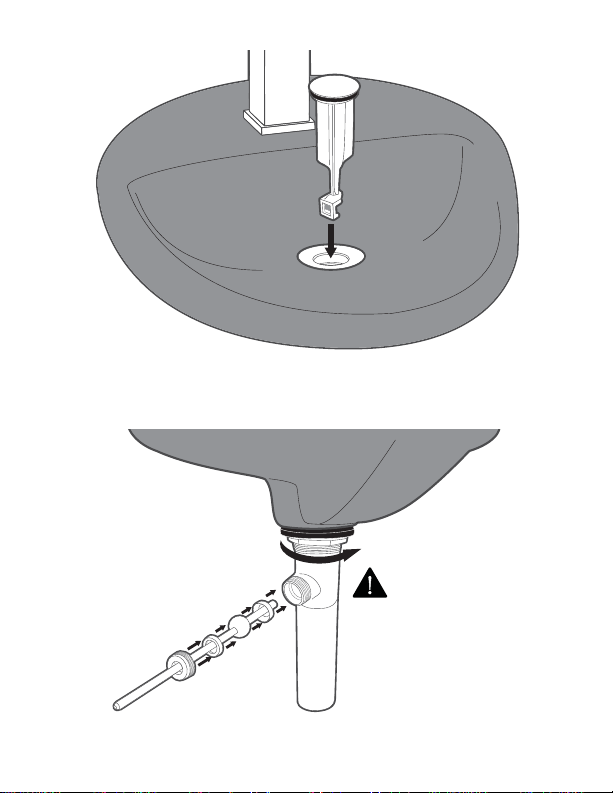

Étapes pour installer un renvoi mécanique.
Steps to install a mechanical drain.
Il se peut que le produit acheté n’inclue pas de renvoi, dans ce cas,
l’information ci-dessous ne s’applique pas.
The purchased product may not include a drain, in this case, the
information below does not apply.
1
2
3
R
S
4
5

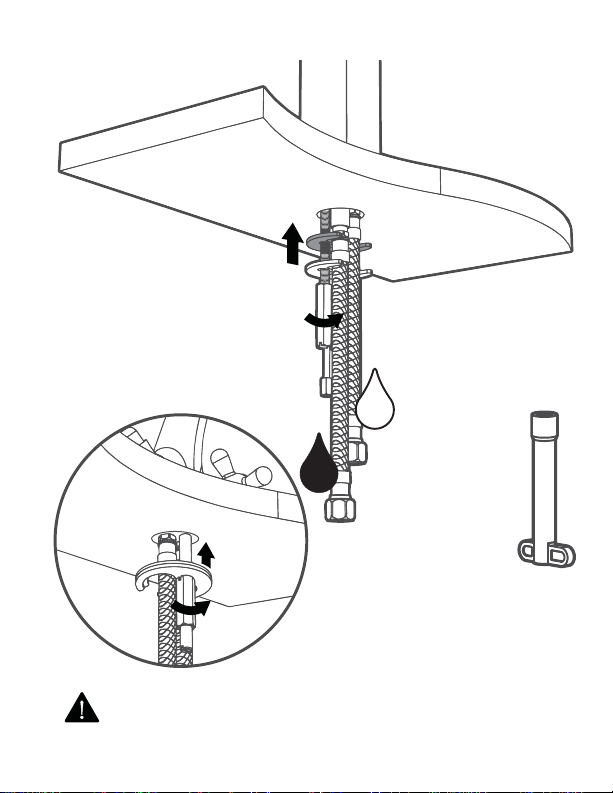

Serrez à la main, puis tourner
un 1/4 de tour supplémentaire
avec une clé.
Tighten by hand, and then
turn an extra 1/4 turn with a
wrench.
7
6
