Becker VASF 2.80/1-1.AC230 Bedienungsanleitung
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
INSTRUCTIONS DE SERVICE
ISTRUZIONI D’USO
HANDLEIDING
INSTRUCCIONES PARA EL MANEJO
MANUAL DE INSTRUÇÕES
NAUDOJIMOSI INSTRUKCIJA
KASUTUSJUHEND
LIETOŠANAS INSTRUKCIJA
DRIFTSINSTRUKS
DRIFTSINSTRUKTIONER
DRIFTSVEJLEDNING
INSTRUKCJA OBSŁUGI
KEZELÉSI ÚTMUTATÓ
NÁVOD K OBSLUZE
NAVODILO ZA UPORABO
NÁVOD NA OBSLUHU
UPUTE ZA RAD
MANUAL DE OPERATII
TREORACHA OIBRIÚCHÁIN
ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ
EL KITABI
ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
取扱説明書
사용설명서
使用说明书
VASF 2.80/1-1.AC230
VASF 2.80/2-1.AC230
MAKE IT BECKER.
2 I VASF 2.80/X-1.AC230
Type 1
FC integrated or separately
Convertisseur de fréquence intégré ou séparément
Type 2
1
A
i
k
j
Type 1
14.0 kg
30.9 lbs
Type 2
12.0 kg
26.5 lbs
4.4 kg
8.7 lbs
fe
g
bh
da
h
d
g
f
e
AIR
INERT GAS
c
OUT
IN
Type 1
Type 2

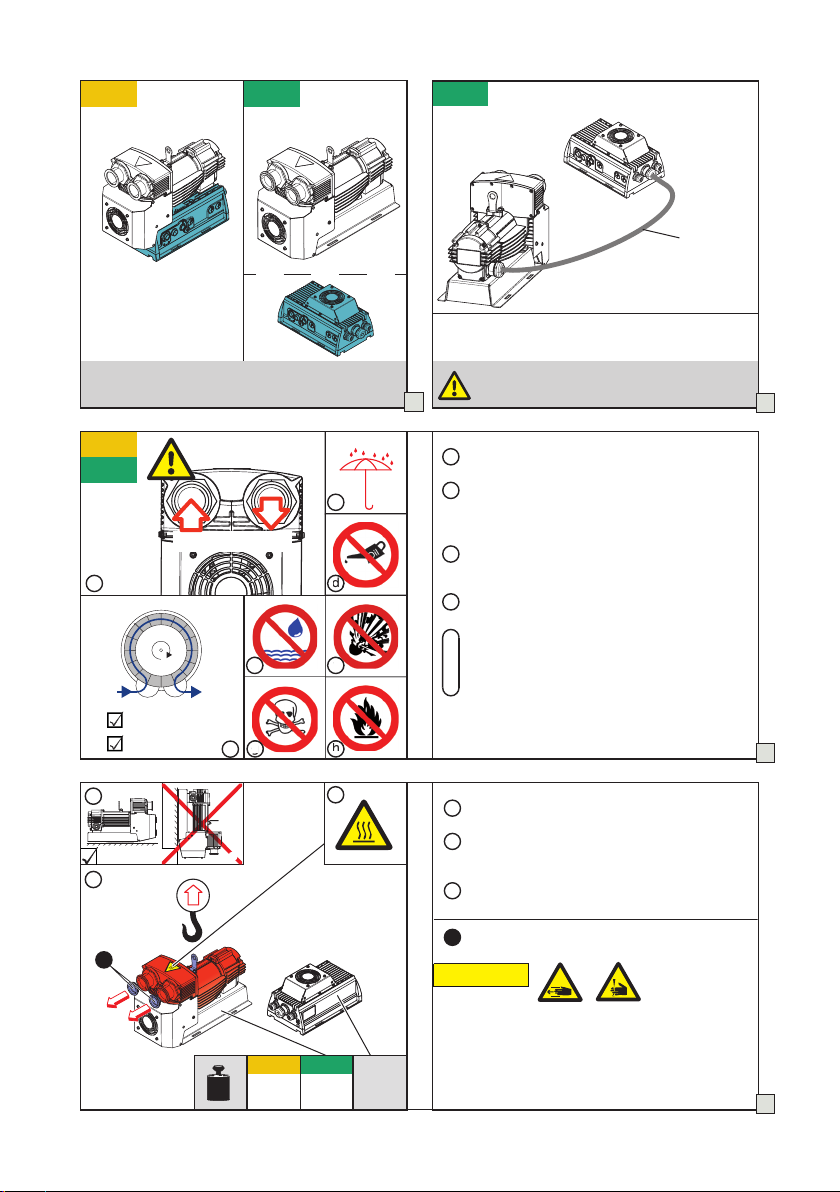

Mounting position - permitted only horizontally
Position de montage - uniquement à l'horizontale
Some parts can get hot. Do not touch!
Quelques pièces peuvent devenir brûlantes.
Ne pas toucher la machine!
Transport - Use the eyelet!
Transport - Utilisez l'œillet!
Remove protective cap
s
Retirer les capuchons de protection
Risk by suction and rotating parts!
Do not reach into the openings.
Risque par aspiration et pièces en rotation!
Ne pas mettre les mains dans les ouvertures.
j
i
k
A
Caution
!
The pump is used for generating vacuum or pressure.
Cette pompe sert à générer du vide ou de la pression.
Operation is exclusively intended for normal atmospheric
air and inert gas.
L'utilisation est prévue uniquement pour de l'air
atmosphérique normal et de gaz inerte.
Store in a dry place. Protect against splash water.
À remiser dans un endroit sec. À protéger contre les
éclaboussures d'eau.
The pump operates oil-free.
La pompe fonctionne sans huile.
A feeding of fluids, toxic, flammable or explosive media
is not permitted.
Il est interdit d'alimenter la machine avec des liquides
toxiques, inflammables ou explosifs.
b
a
c
d
e
f
g
h
4
3
max. 3m
Type 2
4G4+(2x1)+(2x22AWG) / C
Connect the braided cable shield on both sides
Connectez le blindage du câble tressé des deux côtés
Connection VASF FC
Optional cable - Item No:
Câble optionnel - Numéro d'article:
74202640000
2
VASF 2.80/X-1.AC230 I 3
+p
-p
Oil
PRESSURE
PRESSION
VACUUM
VIDE
DN 40 ISO-KF
DIN 28403
45°C/113°F 45°C/113°F
0°C/32°F
INLET GAS
0°C/32°F
max. 90%
%
o
800m
max.
n
l m
p
A> 100mm
A> 4"
A
Type 2
Type 1
Type 2
A
1~200V -10% ... 230V +10%
7.4A
1.1/1.5kW/hp
50/60Hz (input)
10A
5kA
NEMA 12
LpA=59dB(A)
Voltage Tension:
Current FLA Courant:
Power required
Puissance requise:
Frequency Fréquence:
Protection fuse
Fusible de prot.:
SCCR:
Type Rating
Classification:
Noise level
Niveau sonore:
Additional details refer to type plate
Pour plus de détails, se reporter à la plaque signalétique

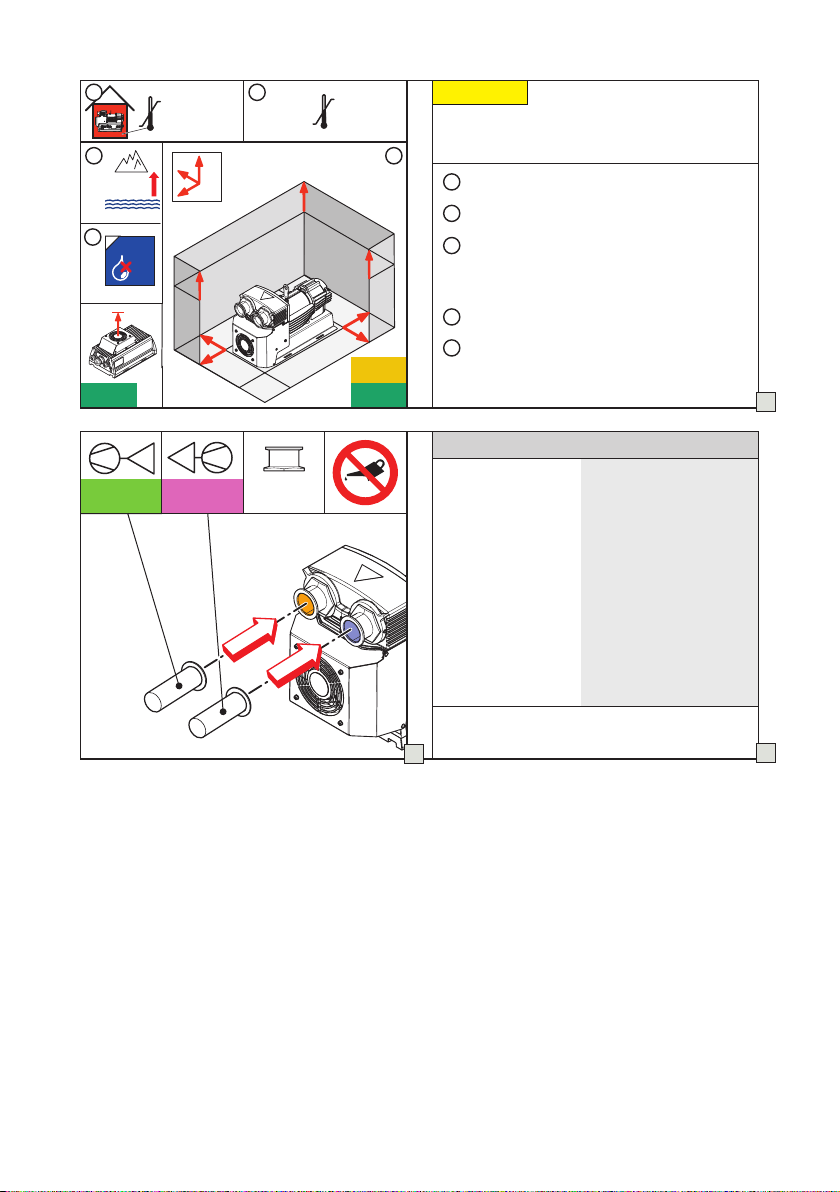

Technical data Données techniques
Caution
!
Ambient temperature: 0-45°C / 32-113°F
Température ambiante : 0-45 °C/32-113 °F
Air/Inert gas temperature: 0-45°C / 32-113°F
Température de l'air/gaz inerte : 0-45 °C/32-113 °F
The characteristics depend on the installation site and are
valid up to an elevation of 800 meters above sea level.
Les caractéristiques dépendent du site d'installation et sont
valides jusqu'à une altitude de 800 mètres au-dessus du niveau
de la mer.
Humidity: maximum 90%, non-condensing
Taux d'humidité : 90 % maximum, non condensée
Clearance should be no less than 100mm / 4" to ensure
sucient air flow for cooling.
La distance ne devrait pas être inférieur à 100mm/ 4" afin
d'assurer un débit d'air susant pour le refroidissement.
m
l
o
n
p
To reduce the risk of electric shock or injury use indoors only
Pour réduire le risque de choc électrique ou de blessure, utiliser
à l'intérieur seulement
5
7
6
4 I VASF 2.80/X-1.AC230
i+
VAU 1.1/1-AC
WARNING
!
Electrical con-
nection only by
professional
electrician!
Le raccordement
électrique ne doit être
eectué que par un
électricien professionnel !
Install a main
switch according
to UL489.
Installer un interrupteur
principal conformément
à la directive UL489.
OFF
O
For details, refer to
the inverter manual
Pour plus d'infor-
mations, reportez-vous
au manuel du convertis-
seur

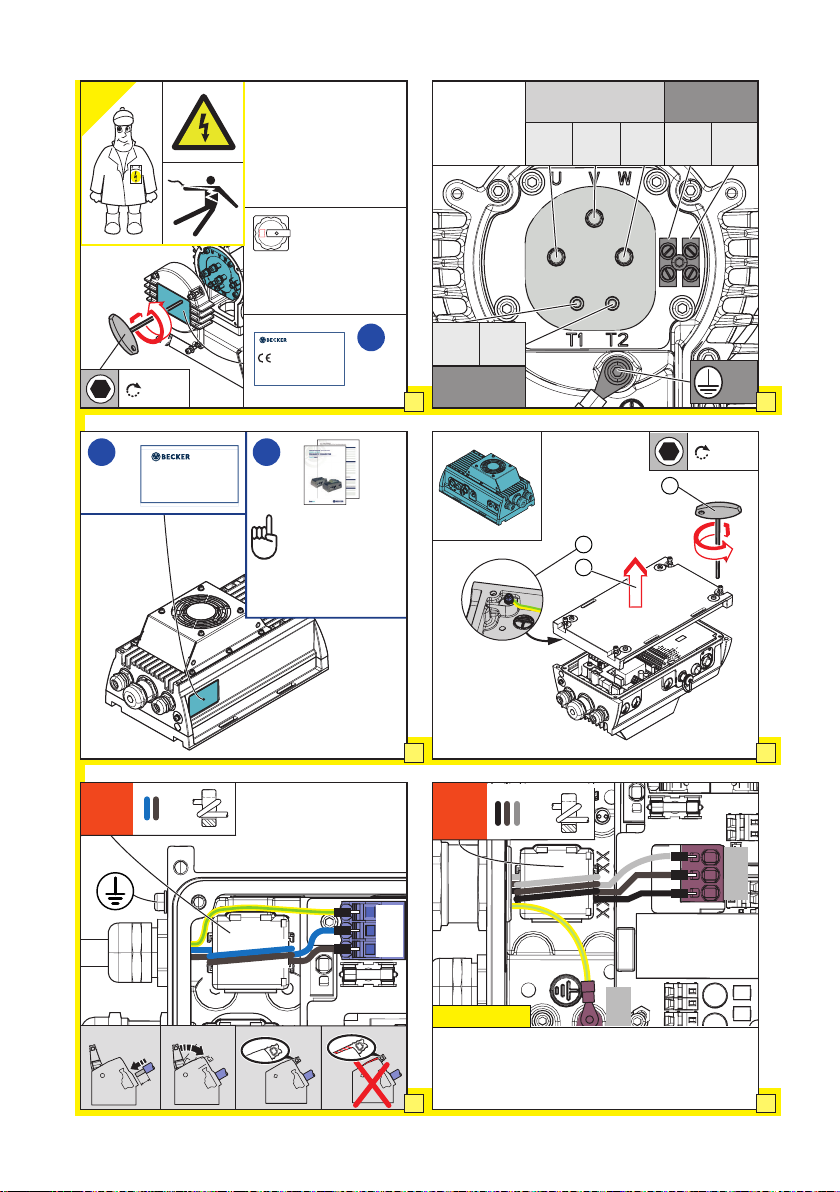

Type 1 fFigure 10-12
Type 2 fFigure 13-18
3.
2.
1.
6.5Nm
4
PE
8
10 11
PE
N
L1
2x
FE
12
12
ON
OFF
0
I
ON (I)
MAX 10x/h12
≥30s
OFF (0)
Input
ANALOG_IN
fmin
fmax
2,0V
250Hz
50Hz
0 10V
Speed set mode
if f < fmin → VASF 2 stops!
9
VASF 2.80/X-1.AC230 I 5
PE
N
L1
2x
FE
12
L
[[[[[[[
[[[[[[[
[[[[[[[
[[[[[[[
[[[[[[[
[[[[[[[
[[[[[[[
[[[[[[[
For details, refer to
the inverter manual
Pour plus d'infor-
mations, reportez-vous
au manuel du convertis-
seur
L
Install a main
switch according
to UL489.
Installer un interrupteur
principal conformément
à la directive UL489.
OFF
O
Electrical connection
only by professional
electrician!
Le raccordement
électrique ne doit être
eectué que par un
électricien professionnel !
3.5Nm
3
D-42279 Wuppertal
www.becker-international.com
year
Made in Germany
No
type
speed min
-1
power required kW / hp
inlet capacity m³/h / cf
m
pressure ratio
current FLA A
V
voltage
protection fuse / SCCR A / kA
A
mpere
V
olt, ...
L
W
V
U
PE
2x
FE
Caution
!
For supply connection use wires acceptable for at least 90°C/194°F
Pour la connexion d'alimentation, utiliser des fils acceptables pour
au moins 90°C/194°F.
For connection of PTC and fan Inverter manual
Pour la connexion PTC et ventilateur Manuel du convertisseur
3.
2.
1.
6.5Nm
4
PE
VU
POWER SUPPLY FAN
+-W
PE
PTC
T1 T2
13
15
17
14
16
18

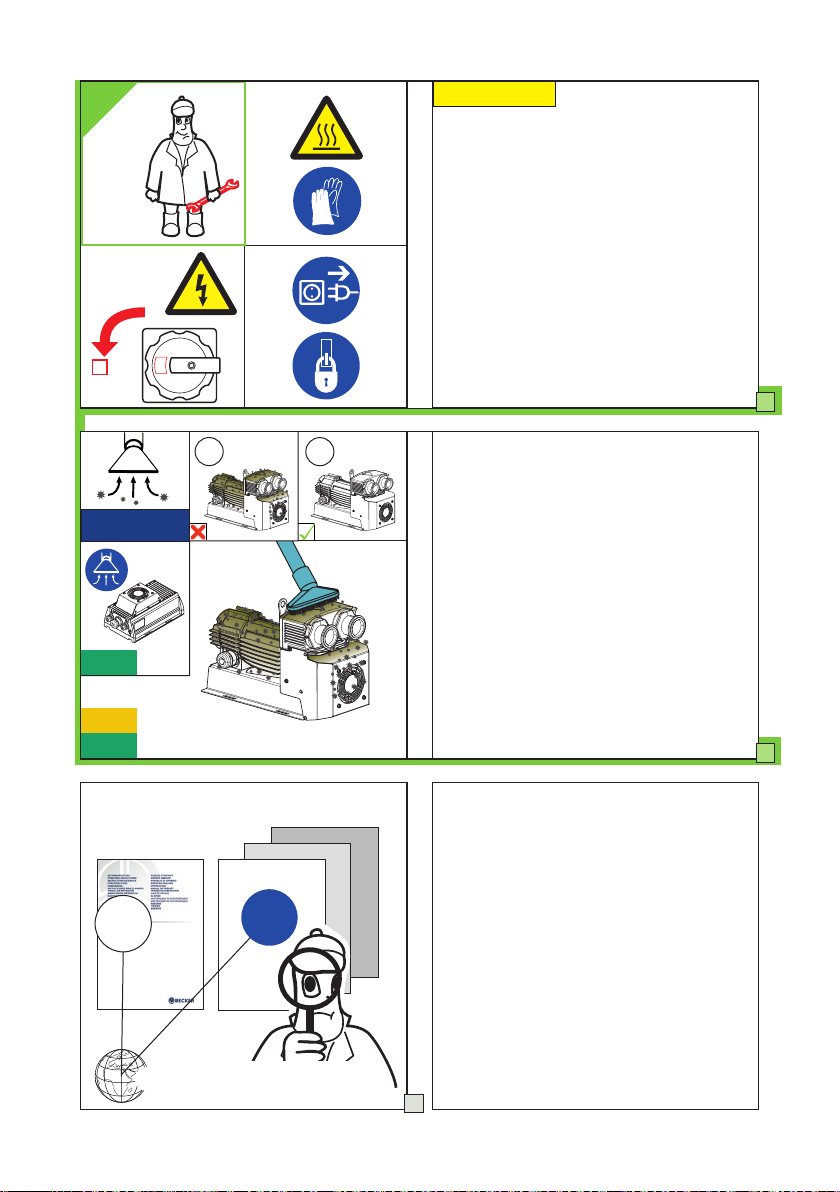

6 I VASF 2.80/X-1.AC230
?
AJ
www.becker-international.com
More information, please visit our website
Pour plus d'informations, veuillez consulter notre
site en ligne
i+
Type 1
Type 2
Type 2
min. 2x/year
2.
1.
+
Maintenance
Maintenance
Maintenance
OFF
O
0
=OFF
I
O
Depending on the dust load
(at least twice a year), remove the dirt
from the pump.
En fonction de la charge de poussière
(au moins deux fois par an), retirez la
saleté de la pompe.
21
20
Caution
!
Before commencing maintenance, follow
lock out procedure to avoid unintentional
restarting.
Some parts may be hot.
Do not touch / let it cool down!
Avant la maintenance, suivez la procédure
pour éviter le redémarrage involontaire.
Certaines parties peuvent être chaudes.
Ne pas toucher / Tout d'abord, laisser
refroidir
19
VASF 2.80/X-1.AC230 I 7
WWW.BECKER-INTERNATIONAL-SHOP.COM
Gebr. Becker GmbH
Hoelker Feld 29-31
42279 WUPPERT
AL
28100032720
|
2020-08-13
|
All rights reserved
MAKE IT BECKER.
www.becker-international.com
