BEDIENUNGSANLEITUNG DT 150 - DT 190

Sie haben sich für den dynamischen Studiokopfhörer DT 150

bzw. für die dynamische Hör-Sprechgarnitur DT 190 von

beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Äußerste

Präzision bei der Fertigung und eine strenge Qualitätskontrolle

garantieren die Zuverlässigkeit und den hohen Komfort, die Sie

von beyerdynamic-Produkten erwarten dürfen.

Charakteristik

DT 150

Der geschlossene Studiohörer DT 150 bietet eine gute Isolation

von Außengeräuschen. Er ist daher ideal für Tonstudios, bei

Rundfunk, Film und Fernsehen.

Auswechselbare, weiche Ohr- und Kopfpolster bieten einen

hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-

Magnetsystem sorgt für eine hohe Wiedergabepräzision und ein

ausgewogenes, weiträumiges Klangbild. Die Anschlusskabel zu

den Hörmuscheln sind geschützt im Kopfbügel geführt. Das

Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 190

Wie DT 150, jedoch mit dem dynamischen Mikrofon DM 190 in

Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 190 können

Sie für Reportageeinsätze bei Rundfunk und Fernsehen sowie als

Kommunikationseinheit an Fernsehkameras oder in Intercom-

systemen bei Konzertveranstaltungen einsetzen.

Anschluss

Der Studiohörer DT 150 und die Hör-Sprechgarnitur DT 190 werden

standardmäßig ohne Anschlusskabel geliefert. Die lieferbaren

Kabel sind unter „Optionales Zubehör “ Seite 7 aufgeführt.

Wenn Sie bei dem Lahnleiterkabel K 100.00 die Stecker selbst

montieren möchten, empfehlen wir, die Litzen mit Aderendhülsen

zu versehen und diese dann vorsichtig an die Steckerstifte zu

löten, sonst kann der Nylonfaden beim Löten leicht schmelzen und

brüchig werden. Stecker sollten deshalb nur vom Fachmann

angelötet werden. Bei allen anderen Kabeln mit freien Enden

können die Stecker direkt an das Kabel gelötet werden

(Anschlussbelegung siehe „Schaltbilder“, Seite 8-9).

Anwendung

Schließen Sie den Studiohörer DT 150 bzw. die Hör-

Sprechgarnitur DT 190 an hochwertige Geräte mit der ent-

spre

chenden Impedanz und Belastbarkeit an. Genaue

Informationen

finden Sie in den „Technischen Daten“.

deutsch

Der verstellbare Kopfbügel kann jeder Kopfgröße angepasst wer-

den. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk links

montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im

Kopfbügel geführt. Bei Bedarf können Sie die Mikrofonhalterung

ummontieren, so dass Sie das Mikrofon auch rechts tragen

können.

DT 190

Wird der Kopfhörer im Stereobetrieb benutzt, sollten im Stecker

die Anschlussdrähte für links und rechts getauscht werden, d.h.

braun/orange (links) gegen rot/blau (rechts). Außerdem können

die Deckel für L + R Kennzeichnung getauscht werden. Das

Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem

Mundwinkel platzieren. So werden Poppgeräusche minimiert.

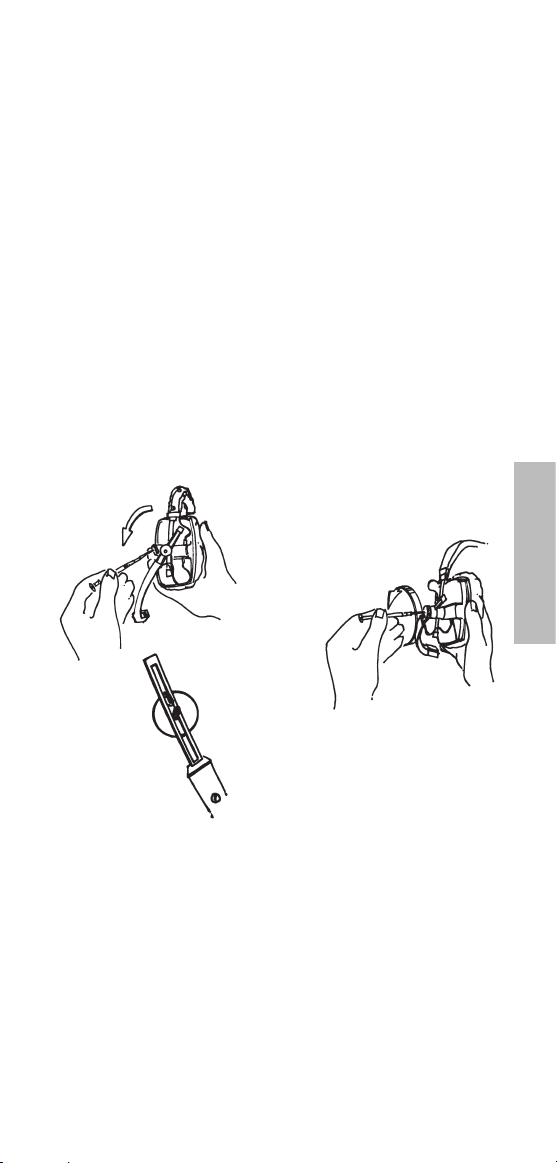

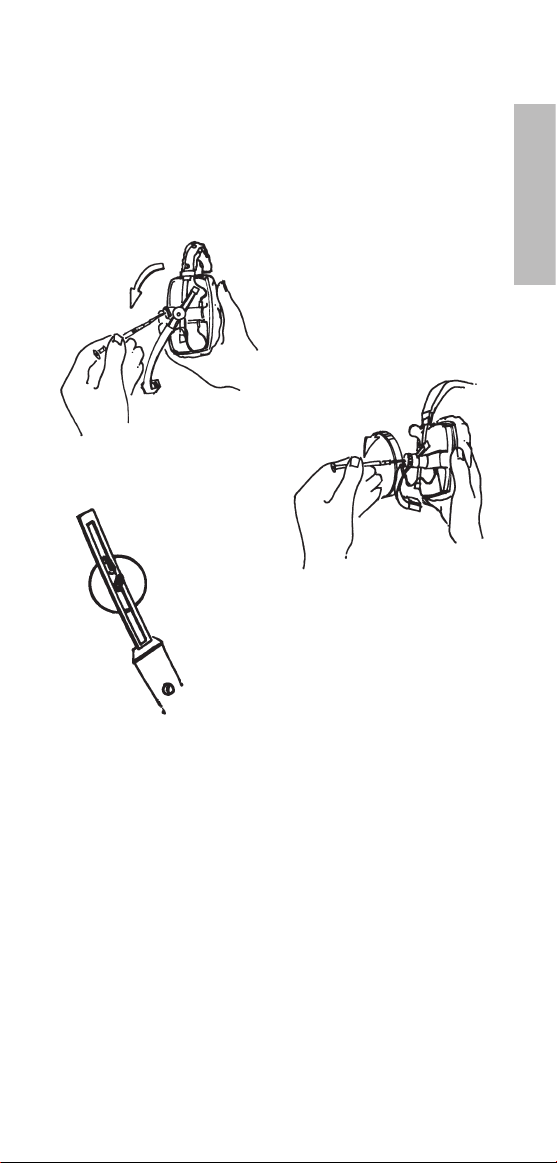

1. Kappe mit kleinem

Schraubendreher abheben.

2. Schraube lösen.

3. Scheibe um 180° drehen. Nase der

Scheibe zeigt zum oberen Ende des

Schwenkarms.

4. Schraube fest anziehen und Kappe auf Drehkopf

aufstecken.

Pflege

Aus hygenischen Gründen sollten Sie den Kopfhörer von Zeit zu

Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie

nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall

lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in

den Wandler läuft. Bei der Hör-Sprechgarnitur DT 190 können Sie

den Poppschutz im warmen Wasser spülen. Achten Sie beim

Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der

Poppschutz vollständig trocken ist.

Die modulare Bauweise von DT 150 und DT 190 ist besonders

servicefreundlich, denn alle Teile können leicht ausgewechselt

werden.

Die Ersatzteile finden Sie mit der dazugehörigen Bestellnummer

unter „Ersatzteile“.

Sicherheit

Wenn Sie den Studiohörer DT 150 oder die Hör-Sprechgarnitur

DT 190 an Ihren Verstärker anschließen, achten Sie darauf, dass

die Lautstärke (Volume) zunächst auf Minimum gedreht ist.

Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit

Lautsprechern. Hohe Lautstärken können, sofern sie über längere

Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen.

Schonen Sie Ihr gesundes Ohr - auch bei niedriger Lautstärke

haben beyerdynamic-Kopfhörer Ihren vollen Klang.

Ausführungen

DT 150 Studio-Kopfhörer, 250 Ω, schwarz, mit

Kabel K 100.07 (Stereoklinke 6,35 mm),

Länge 3 m, steckbar . . . . . . . . . Best.-Nr. 455.970

DT 190 Hör-Sprechgarnitur, 200/250 Ω, schwarz,

mit Kabel K 190.00 (freie Enden),

Länge 1,5 m. . . . . . . . . . . . . . . Best.-Nr. 455.830

Ersatzteile für DT 150 - DT 190

BN 59-58/A Kopfpolster . . . . . . . . . . . . . . . Best.-Nr. 377.163

EDT 150 S Ohrmuschelsatz, Softskin . . . . . Best.-Nr. 931.532

Lieferzubehör

BN 56-79/A Poppschutz (für DT 190). . . . . . Best.-Nr. 108.677

deutsch

Optionales Zubehör

DT 150

K 100.00 - 3,0 M

Gestrecktes Kabel , 3 m,

mit freien Enden. . . . . . . . . . . . Best.-Nr. 101.710

K 100.07 - 3,0 M

wie K 100.00, jedoch

mit Stereo-Klinkenstecker . . . . . Best.-Nr. 101.753

WK 100.00 Wendel-Anschlusskabel , 3 m,

mit freien Enden. . . . . . . . . . . . Best.-Nr. 101.788

WK 100.07 wie WK 100.00, jedoch

mit Stereo-Klinkenstecker . . . . . Best.-Nr. 101.826

DT 190

K 190.00 - 1,5 M

Anschlusskabel, 1,5 m,

mit freien Enden. . . . . . . . . . . . Best.-Nr. 431.575

K 190.00 - 3,0 M

Anschlusskabel, 3 m,

mit freien Enden. . . . . . . . . . . . Best.-Nr. 441.937

K 190.28 - 1,5 M

Anschlusskabel, 1,5 m,

mit 4-pol. XLR-Buchse . . . . . . . Best.-Nr. 445.304

K 190.40 - 1,5 M

Anschlusskabel, 1,5 m,

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke. . . . . . . Best.-Nr. 445.894

K 190.40 - 3,0 M

Anschlusskabel, 3 m,

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke. . . . . . . Best.-Nr. 446.750

K 190.41 - 1,5 M

Anschlusskabel, 1,5 m,

mit 5-pol. XLR-Stecker . . . . . . . Best.-Nr. 445.312

WK 190.00 Wendel-Anschlusskabel, 3 m,

mit freien Enden. . . . . . . . . . . . Best.-Nr. 448.176

Technische Daten

DT 150 - DT 190

Hörer

Wandlerprinzip . . . . . . . . . . Dynamisch

Arbeitsprinzip . . . . . . . . . . . Geschlossen

Übertragungsbereich. . . . . . 5 - 30.000 Hz

Nennimpedanz . . . . . . . . . . 250 Ω

Kennschalldruckpegel

bei 1 kHz. . . . . . . . . . . . . . . 97 dB SPL bei 1 mW =

0,5 V an 250 Ω

Nennbelastbarkeit . . . . . . . . 100 mW 117 dB =

5 V an 250 Ω

Isolierung von

Außengeräuschen . . . . . . . . ca. 20 dBA

Andruckkraft. . . . . . . . . . . . 4,5 N

Gewicht (ohne Kabel) . . . . . 250 g

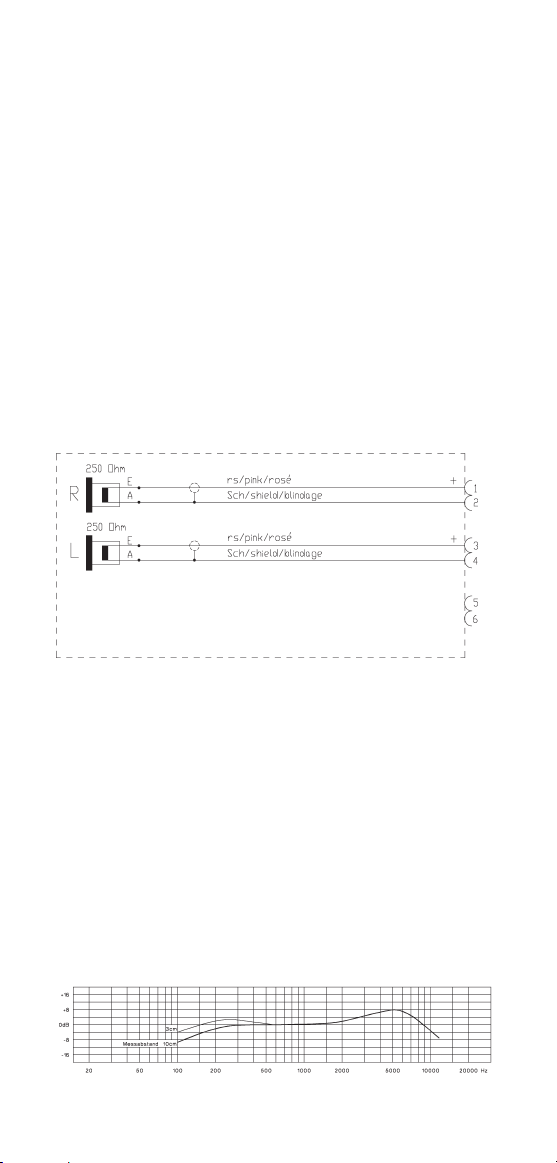

Schaltbild DT 150

DT 190

Mikrofon

Wandlerprinzip . . . . . . . . . . . . . dynamisch

Übertragungsbereich . . . . . . . . . 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . Hyperniere

Störschallauslöschung . . . . . . . . 30 dB

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung . . . . . . . . . . . . 3 mV

Nennimpedanz . . . . . . . . . . . . . ca. 200 Ω

Gewicht. . . . . . . . . . . . . . . . . . . 100 g

Frequenzkurve

Schaltbild

Richtdiagramm

deutsch

OPERATING INSTRUCTIONS DT 150 - DT 190

Thank you for selecting the DT 150 professional studio head-

phone or the DT 190 professional headset. They have been made

in Germany from high-grade materials and assembled under

stringent quality and performance tests to provide you with a

professional communications tool. Please take some time to read

through this instruction sheet to give you an idea of the design

criterion and some information on connection, use and

maintenance.

Design Features

DT 150

The DT 150 is a closed dynamic studio headphone and it is

configured for use in broadcasting, film and recording studios.

The headphone is fully modular for easy servicing. A multi-

conductor cable is used to connect the DT 150 to external sources

and destinations via a custom connector assembly. Spare cables

for the DT 150 are available as straight or coiled. The headband

and earphone cushioning systems have been carefully designed

for maximum comfort and serviceability as we appreciate that the

DT 150 will be used for long periods of time.

DT 190

Same as the DT 150, but featuring the dynamic hyper-

cardioid microphone DM 190 on a fully adjustable boom arm. It

is configured for use with commentators at sports events and

other situations which require precise audio performance from an

integrated headset. It is one of the DT 100 family of headphone

products which are renown throughout the world as the definitive

standard for monitoring and communications.

Connection

The studio headphone DT 150 and the headset DT 190 are

delivered without connecting cable. For the connecting cables

available refer to “Optional Accessories” (page 13).

The connecting cable K 100.00 is constructed using a tinsel-

conductor cord. This type of conductor resists repetitive bending

without breaking, but special care must be taken when making

solder joints to connectors. Where possible it is recommended to

fit crimped brass sleeves to the conductors and then solder the

sleeve to the connector. If direct solder connections have to be

made, use a high-temperature solder-pot to tin the tinsel

conductors before making the solder joint to the connector, but

be careful that the nylon thread does not melt. Direct solder

connections can be made to all other cables with free ends (for

cable connection refer to “Wiring Diagram” pages 14-15). On

request, the necessary plugs can be mounted at the factory.

english

Operation

The DT 150 and DT 190 are of a professional standard. It

important that the external equipment they will be connec

ted to

are of good quality and of the correct impedance and power

ratings to get the best performance from them. Please refer to

the “Technical Specifications” for detailed information.

The headphone is fully adjustable and should be positioned for

the best fit over the ears. This will give maximum long-term

comfort and will minimise sound leakage or spill.

Convention states that with the DT 190 the boom is placed over

the left ear and the earphones of the DT 190 are identified:

L and R (left and right). The microphone can be used from the

right ear, but if true L and R status should be maintained, or split

feeds are in operation, it may be necessary to make a custom

lead with the headphone connections reversed. The L&R nomen-

clature plates of the DT 190 can also be swapped to reflect these

changes.

DT 190

The microphone should be positioned to the side of the mouth,

about 20 - 30 mm forward. This will keep it within the direct

sound path but out of the breath stream, therefore minimising

any ‘pop’ sounds. Of course every user will be different and a

degree of experimentation will be necessary to achieve the

preferred result. Professional users should note that it is

recommended practise that headsets are issued on an individual

user basis to preclude any possible health risks.

1. Lift cap with small screwdriver.

2. Loosen flat screw.

3. Turn disc 180°. Nose of the

disc points to the upper end of

the boom arm.

4. Tighten flat screw and put cap on turning knob.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Beyerdynamic Kopfhörer Handbücher

Beyerdynamic

Beyerdynamic DT 900 PRO X Bedienungsanleitung

Beyerdynamic

Beyerdynamic XELENTO REMOTE Bedienungsanleitung

Beyerdynamic

Beyerdynamic XELENTO REMOTE Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 900 PRO X Bedienungsanleitung

Beyerdynamic

Beyerdynamic SOUL BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic AVENTHO WIRED Bedienungsanleitung

Beyerdynamic

Beyerdynamic XELENTO REMOTE Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT900 PROX Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 770 M Bedienungsanleitung

Beyerdynamic

Beyerdynamic FREE BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 990 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 250 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 770 M Bedienungsanleitung

Beyerdynamic

Beyerdynamic LAGOON ANC Bedienungsanleitung

Beyerdynamic

Beyerdynamic SOUL BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 880 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 990 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic LAGOON ANC Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 1990 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic BLUE BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 109 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 990 Edition Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 250 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 880 PRO Bedienungsanleitung

Beliebte Kopfhörer Handbücher anderer Marken

Sony

Sony MDR-NC8 Bedienungsanleitung

AUSounds

AUSounds AU-Stream Bedienungsanleitung

ENERGY SISTEM

ENERGY SISTEM Style 7 Bedienungsanleitung

Philips

Philips SHE3622 Bedienungsanleitung

Insignia

Insignia NS-CAHBTSPORT Bedienungsanleitung

Movie Vision

Movie Vision HP-400 Bedienungsanleitung

MobiFren

MobiFren SM Pro Bedienungsanleitung

Motorola solutions

Motorola solutions PMLN8120 Bedienungsanleitung

Jaybird

Jaybird freedom Installationsanleitung

Sony

Sony MDR-ED12LP Bedienungsanleitung

HiFuture

HiFuture Tidy Buds Pro Bedienungsanleitung

Creative

Creative CB2530 Bedienungsanleitung

Renkforce

Renkforce RF FTVK-100 Bedienungsanleitung

Philips

Philips SHQ3000 Bedienungsanleitung

Sennheiser

Sennheiser 500371 Bedienungsanleitung

Califone

Califone 2924AV Bedienungsanleitung

Philips

Philips EARGEAR HE205 Series Bedienungsanleitung

Technics

Technics EAH-AZ80 Bedienungsanleitung
