Biral A 802 Bedienungsanleitung

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

Mehr als Pumpen

Biral Umwälzpumpen

Montage- und Betriebsanleitung

Seite 5

Biral Circulation Pumps

Installation and Operating Instructions

Page 27

Pompy obiegowe Biral

Instrukcja montażu i eksploatacji

Strona 49

Pompe de circulaţie Biral

Instrucţiuni de montaj şi exploatare

Pagina 71

Циркуляционные насосы Biral

Инструкции по установке и эксплуатации

Страница 93

Библиотека СОК 

Konformitäts-Erklärung DE

Wir Biral AG erklären in alleiniger Verantwortung,

dass die Produkte

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

auf die sich diese Erklärung bezieht, mit folgenden

Richtlinien des Rates zur Angleichung

der Rechtsvorschriften der EG Mitgliedstaaten

übereinstimmen:

– Maschinen (2006/42/EG)

Norm: EN 12100-1

– Elektrische Betriebsmittel zur Verwendung innerhalb

bestimmter Spannungsgrenzen (2006/95/EG)

Normen: EN 60335-1:2002, EN 60335-2-51:2003

– Elektromagnetische Verträglichkeit (2004/108/EG)

Normen: EN 61000-6-2, EN 61000-6-3

Declaration of Conformity EN

We Biral AG declare under our sole responsibility

that the products

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

to which this declaration relates, are in conformity

with the Council Directives on the approximation

of the laws of the EC Member States relating to:

– Machinery (2006/42/EC)

Standard: EN12100-1

– Electrical equipment designed for use

within certain voltage limits (2006/95/EC)

Standards: EN 60335-1:2002, EN 60335-2-

51:2003

– Electromagnetic compatibility (2004/108/EC)

Standards: EN 61000-6-2, EN 61000-6-3

Münsingen, 1st September 2010

Biral AG, Südstrasse 10, CH-3110 Münsingen

Phone: +41(0) 31 720 90 00, Fax +41 (0) 31 720 94 42

Mail: [email protected], www.biral.ch

Authorized representative for the completion

of the technical documentation:

Adrian Hunziker

Südstr. 10, CH-3110 Münsingen/Schweiz

Peter Gyger

Technical Director

Deklaracja zgodności PL

My - firma Biral - oświadczamy na własną

odpowiedzialność, że wyroby

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

do których odnosi się niniejsza deklaracja,

są zgodne z dyrektywami Rady w sprawie

zbliżenia ustawodawstw Państw Członkowskich:

– Dyrektywa maszynowa UE (2006/42/EG)

Norma: EN12100-1

– Sprzęt elektryczny przewidziany do stosowania

w określonych granicach napięcia (2006/95/EG)

Normy: EN 60335-1:2002, EN 60335-2-51:2003

– Kompatybilność elektromagnetyczna (2004/108/EG)

Normy: EN 61000-6-2, EN 61000-6-3

Декларация соответствия РУС

Мы, компания Biral AG, принимая на себя полную

ответственность, заявляем, что продукция

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

к которой относится данное заявление,

удовлетворяет требованиям Директивы Совета

ЕС по согласованию правового регулирования

государств-членов ЕС относительно:

– Механизмов (2006/42/EC)

Стандарта: РУС12100-1

– Электрическое оборудование, предназначенное

для использования в рамках определенных

пределов напряжения (2006/95/EC)

Стандартов: РУС 60335-1:2002,

РУС 60335-2-51:2003

– Электромагнитная совместимость (2004/108/EC)

Стандартов: РУС 61000-6-2, РУС 61000-6-3

Declaraţie de conformitate RO

Noi, Biral AG, declarăm pe proprie răspundere

că produsele

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

la care se referă această declaraţie corespund

cu următoarele Directive ale Consiliului pentru

armonizarea prevederilor legale ale statelor

membre CE:

– Utilaje (2006/42/CE)

Norma: EN 12100-1

– Echipamente electrice pentru utilizarea în cadrul

anumitor limite de tensiune (2006/95/CE)

Normele: EN 60335-1:2002, EN 60335-2-51:2003

– Compatibilitate electromagnetică (2004/108/CE)

Normele: EN 61000-6-2, EN 61000-6-3

A 802 A 802 A 1002 A 1002 A 802 KW A 802 KW A 1002 KW A 1002 KW

PN 6 PN 10 PN 6 PN 10 PN 6 PN 10 PN 6 PN 10

DN 80 80 100 100 80 80 100 100

L1 360 360 450 450 360 360 450 450

B1 132 132 135 135 132 132 135 135

B2 100 100 100 100 100 100 100 100

D200 200 220 220 200 200 220 220

k1 150 160 170 180 150 160 170 180

k2 160 – – – 160 – – –

T1 506 506 530 530 506 506 530 530

T2 97 97 120 120 97 97 120 120

T3 403 403 410 410 403 403 410 410

Abmessungen Typenreihe

Dimensions Series

Wymiary Typoszereg

Dimensiuni Seria

Размеры Типовой ряд

A 802

A 1002

kg 32 32 35 35 32 32 35 35

B2B1

196

T2 T3

250

961335_00

PN 10PN 6

AD 802 AD 802 AD 802 KW AD 802 KW

PN 6 PN 10 PN 6 PN 10

Abmessungen Typenreihe

Dimensions Series

Wymiary Typoszereg

Dimensiuni Seria

Размеры Типовой ряд

AD 802

120 120121 118

479

160

40097

497

360

250

961334_00

150

128

200

160

128

200

PN 10PN 6

kg 65 65 65 65

Inhaltsverzeichnis

1. Sicherheitshinweise Seite 7

1.1 Allgemeines 7

1.2 Kennzeichnung von Hinweisen 7

1.3 Personalqualifikation und -schulung 7

1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise 7

1.5 Sicherheitsbewusstes Arbeiten 8

1.6 Sicherheitshinweise für den Betreiber/Bediener 8

1.7 Sicherheitshinweise für Montage-,

Wartungs- und Inspektionsarbeiten 8

1.8 Eigenmächtiger Umbau und Ersatzteilherstellung 8

1.9 Unzulässige Betriebsweisen 8

2. Transport/Lagerung 8

3. Verwendungszweck 9

3.1 Anforderungen an das Fördermedium 9

3.2 Betriebstemperatur/Betriebsdruck 9

4. Montage 10

4.1

Durchspülen der Heizungsanlage (bei ausgebauter Pumpe)

4.2 Frostschutzmittel (sofern erforderlich) 10

4.3 Einbau 10

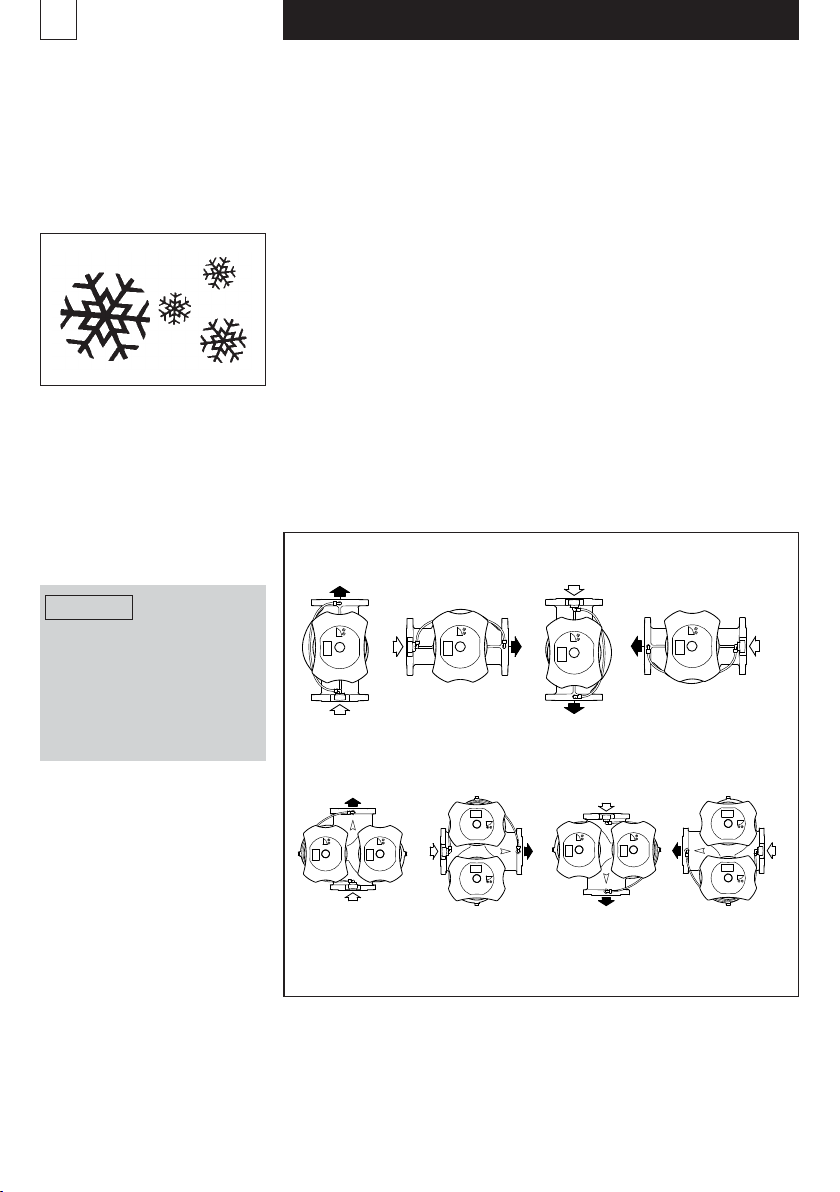

4.4 Montageposition 10

4.5 Anbauen des Drucksensors 11

4.6 Rückschlagventil 12

4.7 Mindestdruck 12

5. Elektrischer Anschluss 13

5.1 Anschlussklemmen 14

5.2 Anschlussschema 14

6. Inbetriebnahme/Betriebskontrolle 15

6.1 Allgemeines 15

6.2 Entlüften 15

6.3 Betriebskontrolle 15

6.4 Isolationswiderstandsprüfung 16

6.4.1 Isolationswiderstandsprüfung

der Pumpe A 802, AD 802, A 1002 16

6.4.2 Hochspannungsprüfung

der Pumpe A 802, AD 802, A 1002 16

7. Einstellungen 17

7.1 Bedienfeld 17

7.2 Einstellung der Regelungsart (A1) 18

7.3 Einstellung der Förderhöhe (A2) 18

7.4 Förderhöhe, Fördermenge 18

7.5 Weitere Leuchtsymbol (A3) 19

7.6 Werkseitige Einstellung der Pumpe 19

8. Weitere Funktionen 20

8.1 Betrieb mit Min und Max Kennlinie 20

8.2 Externe Störmeldung 20

8.3 Regelung über ein externes Analogsignal 0–10 V 21

8.4 Externe Zwangssteuerung 21

8.5 Fernbedienung 21

9. Wartung, Service 21

10. Störungsübersicht 23

11. Zubehör 25

11.1 Sensor komplett 25

11.2 Wärmedämmschalen 25

11. Technische Daten 26

12. Entsorgung 26

deutsch

Dieses Symbol steht für Warnung vor

gefährlicher elektrischer Spannung.

«Sicherheitszeichen nach DIN 4844-W8».

Die in dieser Montage- und Betriebsanleitung

enthaltenen Sicherheitshinweise, die bei

Nicht-

beachtung Gefährdungen für Personen

hervor-

rufen können, sind mit allgemeinem Gefahren-

symbol «Sicherheitszeichen nach DIN 4844-W9»

besonders gekennzeichnet.

1. Sicherheitshinweise

1.1 Allgemeines

Diese Montage- und Betriebsanleitung enthält grundlegende

Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten

sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme

vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu

lesen. Sie muss ständig am Einsatzort der Anlage verfügbar sein.

Es sind nicht nur die unter diesem Abschnitt «Sicherheitshinweise»

aufgeführten, allgemeinen Sicherheitshinweise zu beachten,

sondern auch die unter den anderen Ab

schnitten eingefügten,

speziellen Sicherheits

hinweise.

1.2 Kennzeichnung von Hinweisen

Dieses Symbol finden Sie bei Sicherheits-

hinweisen, deren Nichtbeachtung Gefahren

für die Maschine und deren Funktionen

hervorrufen kann.

Achtung

Direkt an der Anlage angebrachte Hinweise wie zum Beispiel

– Durchflussrichtung

– Kennzeichen für Fluidanschlüsse

müssen unbedingt beachtet und in vollständig lesbarem Zustand

gehalten werden.

1.3 Personalqualifikation und -schulung

Das Personal für Montage, Bedienung, Wartung und

Inspektion

muss die entsprechende Qualifikation für diese

Arbeiten

aufweisen. Verantwortungsbereich, Zuständigkeit und die

Überwachung des Personals müssen durch den Betreiber genau

geregelt sein.

1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine

Gefährdung für Personen als auch für die Umwelt und Anlage

zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise

kann zum Verlust jeglicher Schadenersatzansprüche führen.

deutsch

Im einzelnen kann Nichtbeachtung beispielsweise folgende

Gefährdungen nach sich ziehen:

– Versagen wichtiger Funktionen in der Anlage

– Versagen vorgeschriebener Methoden

zur Wartung und Instandhaltung

– Gefährdung von Personen durch elektrische

und mechanische Einwirkungen

1.5 Sicherheitsbewusstes Arbeiten

Die in dieser Montage- und Betriebsanleitung aufgeführten

Sicherheitshinweise, die bestehenden nationalen Vorschriften

zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs-

und Sicherheitsvorschriften des Betreibers, sind zu beachten.

1.6 Sicherheitshinweise für den Betreiber/Bediener

Gefährdungen durch elektrische Energie sind auszuschliessen

(Einzelheiten hierzu siehe zumBeispiel in den Vorschriften

des NIN (CENELEC) und der örtlichen Energieversorgungs-

unternehmen).

1.7 Sicherheitshinweise für Montage-, Wartungs-

und Inspektionsarbeiten

Der Betreiber hat dafür zu sorgen, dass alle Montage-, Wartungs-

und Inspektionsarbeiten von autorisiertem und qualifiziertem

Fachpersonal ausgeführt werden, das sich durch eingehendes

Studium der Montage- und Betriebsanleitung ausreichend

informiert hat.

Grundsätzlich sind Arbeiten an der Anlage nur im Stillstand

durchzuführen.

Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits-

und Schutzeinrichtungen wieder angebracht bzw. in Funktion

gesetzt werden.

Vor der Wiederinbetriebnahme sind die im Abschnitt

«Elektrischer Anschluss» aufgeführten Punkte zu beachten.

1.8 Eigenmächtiger Umbau und Ersatzteilherstellung

Umbau oder Veränderungen an Pumpen sind nur nach Absprache

mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller

autorisiertes Zubehör dienen der Sicherheit.

Die Verwendung anderer Teile kann die Haftung für die daraus

entstehenden Folgen aufheben.

1.9 Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Pumpen ist nur bei

bestimmungsgemässer Verwendung entsprechend Abschnitt

«Verwendungszweck» der Montage- und Betriebsanleitung

gewährleistet. Die in den technischen Daten angegebenen

Grenzwerte dürfen auf keinen Fall überschritten werden.

deutsch

2. Transport/Lagerung

Die Pumpen werden vom Werk in einer zweckmässigen Verpackung

geliefert.

deutsch

3. Verwendungszweck

Die Biral-Umwälzpumpen der Typenreihe

A 802, AD 802, A 1002

A 802 KW, AD 802 KW, A 1002 KW

werden verwendet zur Förderung von Flüssigkeiten

in geschlossenen Umwälzsystemen

– in Heizungsanlagen: Typenreihe A…

– in Kühl-, Klima- und Kälteanlagen: Typenreihe A…KW

Alle Typen eignen sich zur Verwendung in Anlagen mit

– variablen Förderströmen (im geregelten Betrieb)

– konstanten Förderströmen

(mit optimaler Einstellungsmöglichkeit des Betriebspunktes)

– externer Drehzahlvorgabe

3.1 Anforderungen an das Fördermedium

– Heizungswasser mit üblicher Wasserqualität (z.B. VDI 2035)

– Wasser-/Glykol-Gemisch mit max. 50% Glykolanteil

– reines, dünnflüssiges, nicht explosives Medium

– Wasserhärte unter 25 °fH (14 °dH)

Darüber empfehlen wir Trockenläufer-Pumpen

– ohne feste oder langfasrige Bestandteile oder Beimengung

von mineralischen Ölen

3.2 Betriebstemperatur/Betriebsdruck

Zulässige Mediumtemperatur:

– Typenreihe A…: +15 °C bis +110 °C

– Typenreihe A…KW: –10 °C bis +110 °C

Zulässiger Betriebsdruck: max. 10 bar

Umgebungstemperatur: max. 40 °C

Weitere Angaben siehe Kapitel 12

Die Pumpe darf nicht für die Förderung

von feuergefährlichen Medien wie z.B. Dieselöl

und Brennstoff eingesetzt werden.

4.4 Montageposition

Lieferzustand ist Position A

Vor der Montage der Pumpe

kann der Klemmenkasten um

jeweils 90° gedreht werden.

Hierzu die 4 Schrauben

des Gehäuses lösen und den

Motorkopf in die zulässige

Klemmenkasten-Position

drehen. Dichtung zwischen

Motor- und Pumpengehäuse

nicht verschieben oder

beschädigen. Nach dem

Einsetzen der Schrauben

diese übers Kreuz anziehen.

deutsch

961336_00

4. Montage

4.1 Durchspülen der Heizungsanlage (bei ausgebauter Pumpe)

Um unliebsame Betriebsunterbrüche und das Nichtanlaufen

der Pumpe nach längeren Stillstandzeiten zu vermeiden,

empfehlen wir, bei einer neu installierten oder umgebauten Heizung

die Anlage nach dem ersten Aufheizen zu entleeren,

gut durchzuspülen und wieder zu füllen.

4.2 Frostschutzmittel (sofern erforderlich)

Wichtig: Spülen Sie das Leitungsnetz besonders gut durch,

bevor das Frostschutz-Gemisch eingefüllt wird. Befolgen Sie

die Anweisungen des Frostschutzlieferanten in Bezug auf Mischen

und Einfüllen sowie Materialwahl im Leitungs- und Apparatenetz

(Korrosionsschutz beachten!).

Wasser-/Glykol-Gemisch bis 50% Glykolanteil zulässig.

Ab 10% Glykolanteil Förderdaten der Pumpen entsprechend

korrigieren.

4.3 Einbau

Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten

an der Anlage.

Tropfwasser auf dem Pumpenmotor, speziell auf der Elektronik

unbedingt vermeiden.

Das Pumpengehäuse spannungsfrei in die Anlage einbauen.

Der Klemmenkasten

darf nur in den gezeigten

Positionen angeordnet

werden.

Die Pfeile zeigen die

zulässigen Durchfluss-

richtungen an.

Hinweis

Die beiden Pumpen laufen abwechselnd.

Die Umschaltung erfolgt alle 24 Betriebsstunden.

A 802, A 1002

AD 802

P1 P2

P1 P2 P1

961337_00

P2P1

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Biral Wasserpumpe Handbücher

Biral

Biral PrimAX RED T2 Bedienungsanleitung

Biral

Biral VariA-E Bedienungsanleitung

Biral

Biral A Series Bedienungsanleitung

Biral

Biral WX Series Bedienungsanleitung

Biral

Biral AX 12 Bedienungsanleitung

Biral

Biral SUB4X Bedienungsanleitung

Biral

Biral SW Series Bedienungsanleitung

Biral

Biral ModulA RED Series Bedienungsanleitung

Biral

Biral AX RED Series Bedienungsanleitung

Biral

Biral ModulA RED Series Bedienungsanleitung

Biral

Biral A 402 V2 Bedienungsanleitung

Biral

Biral PrimAX RED Series Bedienungsanleitung

Biral

Biral AX 10 Bedienungsanleitung

Biral

Biral EBZ-E Bedienungsanleitung

Biral

Biral EBZ-V Series Bedienungsanleitung

Biral

Biral VariA Bedienungsanleitung

Biral

Biral CompAX BLUE Series Bedienungsanleitung

Biral

Biral MX 10 Bedienungsanleitung

Biral

Biral NT Series Handbuch

Biral

Biral ModulA RED Series Bedienungsanleitung

Biral

Biral PrimAX RED T2 Bedienungsanleitung

Biral

Biral HP 95 Bedienungsanleitung

Biral

Biral PrimAX 15-3 130 RED Bedienungsanleitung

Biral

Biral Birox 80 Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
